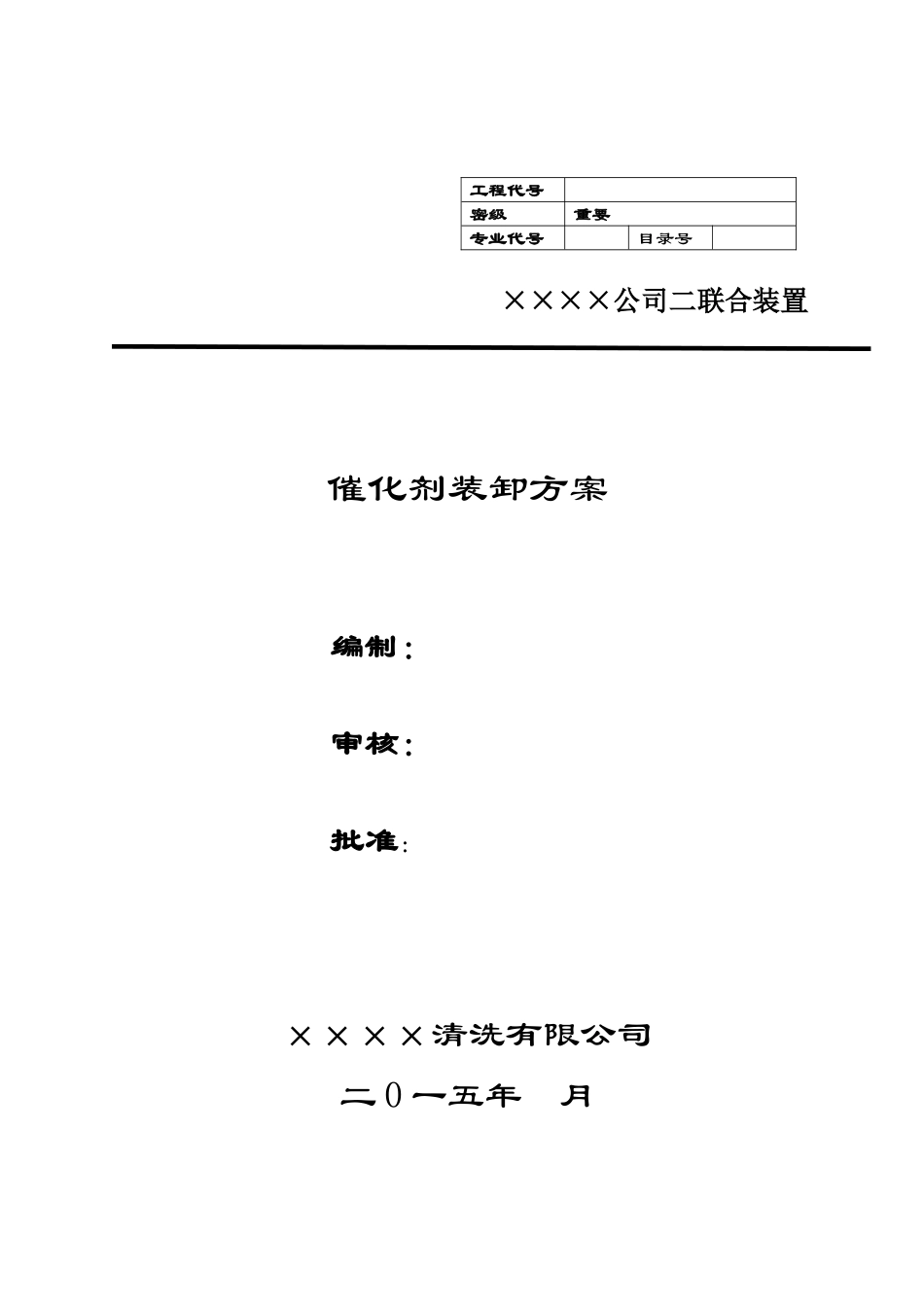

××××公司二联合装置催化剂装卸方案编制：审核：批准：××××清洗有限公司二0一五年月工程代号密级重要专业代号目录号××××公司××装置催化剂卸装方案目录1．工程概况------------------------------------32．编制依据------------------------------------43．施工前的准备--------------------------------44．卸剂----------------------------------------65．装剂前的准备工作----------------------------86．施工要求及注意事项--------------------------97．吸附剂的装填-------------------------------108．技术管理及质量管理-------------------------119．施工进度计划-------------------------------1110．安全保证措施-------------------------------1211．甲方配合要求-------------------------------1212．其它事项-----------------------------------12××××清洗有限公司地址：邮编：电话：传真：2××××公司××装置催化剂卸装方案一、工程概况1、简单介绍××××公司（下称甲方）××车间重整、二加氢、三加氢装置是属于高温高压有毒装置。原有催化剂在设备内已运行数年，根据生产及工艺需要，××公司委托我公司对该项目反应器内的催化剂进行撇剂、卸剂、内构件拆装及催化剂回装等工作。工程计划于2015年月开工。施工过程在无氧有毒环境中作业，为保证该工程安全、顺利、高质、按期完成，特制定本方案。2、工程量介绍检修项目名称所属装置检修内容装卸剂量备注R101.R202.R203.R204重整R101为撇头处理保护剂GSK-193T撇头需无氧作业R201.R202.R203.R204内构件及催化剂卸装R201PRT-C1780Kg卸剂不需无氧作业，装剂需无氧作业R202PRT-C2660KgR203PRT-D4240Kg××××清洗有限公司地址：邮编：电话：传真：3××××公司××装置催化剂卸装方案R204PRT-D9345KgR2501二加氢内构件拆装及催化剂卸装RS-1000催化剂82.1tRG-1保护剂3.5t瓷球16.2t上、中部卸剂需无氧作业，下部卸剂不需无氧作业，装剂需无氧作业R19201三加氢内构件拆装及催化剂卸装RGO-26.3t瓷球3.6t卸剂不需无氧作业，装剂需无氧作业R19202三加氢内构件拆装及催化剂卸装瓷球8.375tRGO-21.5tRSDS-2113.44tRSDS-222.73t上部卸剂需无氧作业，下部卸剂不需无氧作业，装剂需无氧作业二、编制依据本方案依据××公司提供的招标文件以及相关标准、规范而编制。××××清洗有限公司地址：邮编：电话：传真：4××××公司××装置催化剂卸装方案三、施工前的准备1、施工机具的准备。工程开工以前需准备好下列器具，并仔细检查，确保所用机具完好。2、需甲方提供的机具序号名称数量单位备注1氮气用临时气管//按需要2反应器法兰保护胶垫1块3仪表风或氮气//按需要4反应器平台上电源380V、220V5编织袋或铁桶装废瓷球等6消防设施按需要7干冰按需要8器内备件按需要3、乙方提供的器具序号名称数量单位备注1专用板手1套2帆布管按需要3抽吸机1台××××清洗有限公司地址：邮编：电话：传真：5××××公司××装置催化剂卸装方案4照明设施（12V）//按需要5软梯//按需要6空压机2台7卷尺2把30m10m各一8抹布/9防尘工作服20套10彩条布/12催化剂装料木靶2把13氧浓度计1只14带通气管面罩/按需要15带氧气瓶面罩（急救用）/按需要16防尘面具/按需要17护目镜/按需要18通讯设备（步话机）4个19起重卷扬机2台20水平仪1只21钢丝刷5个22清洁工具1套××××清洗有限公司地址：邮编：电话：传真：6××××公司××装置催化剂卸装方案23集装箱100个暂定24吊车1辆25叉车2辆4、施工人员的准备人员入场前须进行三级安全教育，对本次工程施工方案认真学习，掌握要领。装卸剂过程中，催化剂粉尘对人体损害较严重，须准备好作业人员全封闭劳动保护用品。器内作业人员进入反应器前必须进行必要的体格检查。5、施工现场的准备卸剂前的准备工作1、根据HSE体系要求布置好现场。2、抽吸机的安装调试工作。3、做好平台与地面及平台与器内的通讯安装调试工作。4、做好生命维持系统的安装调试工作。5、做好现场操作人员有毒有害气体的防护工作，与施工无关人员不得进入施工现场。6、装置停止生产，设备经氮气、空气置换合格，系...
