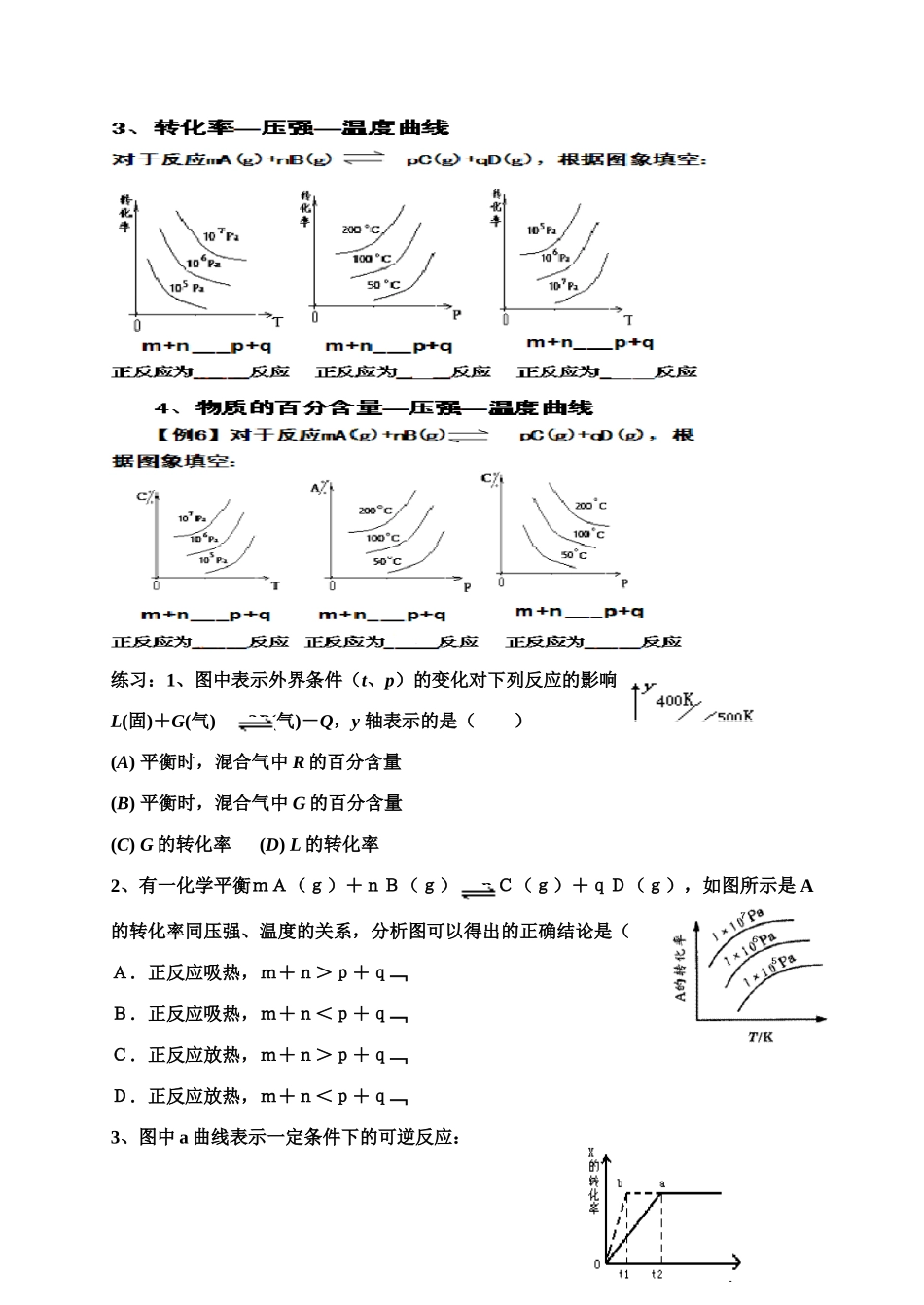

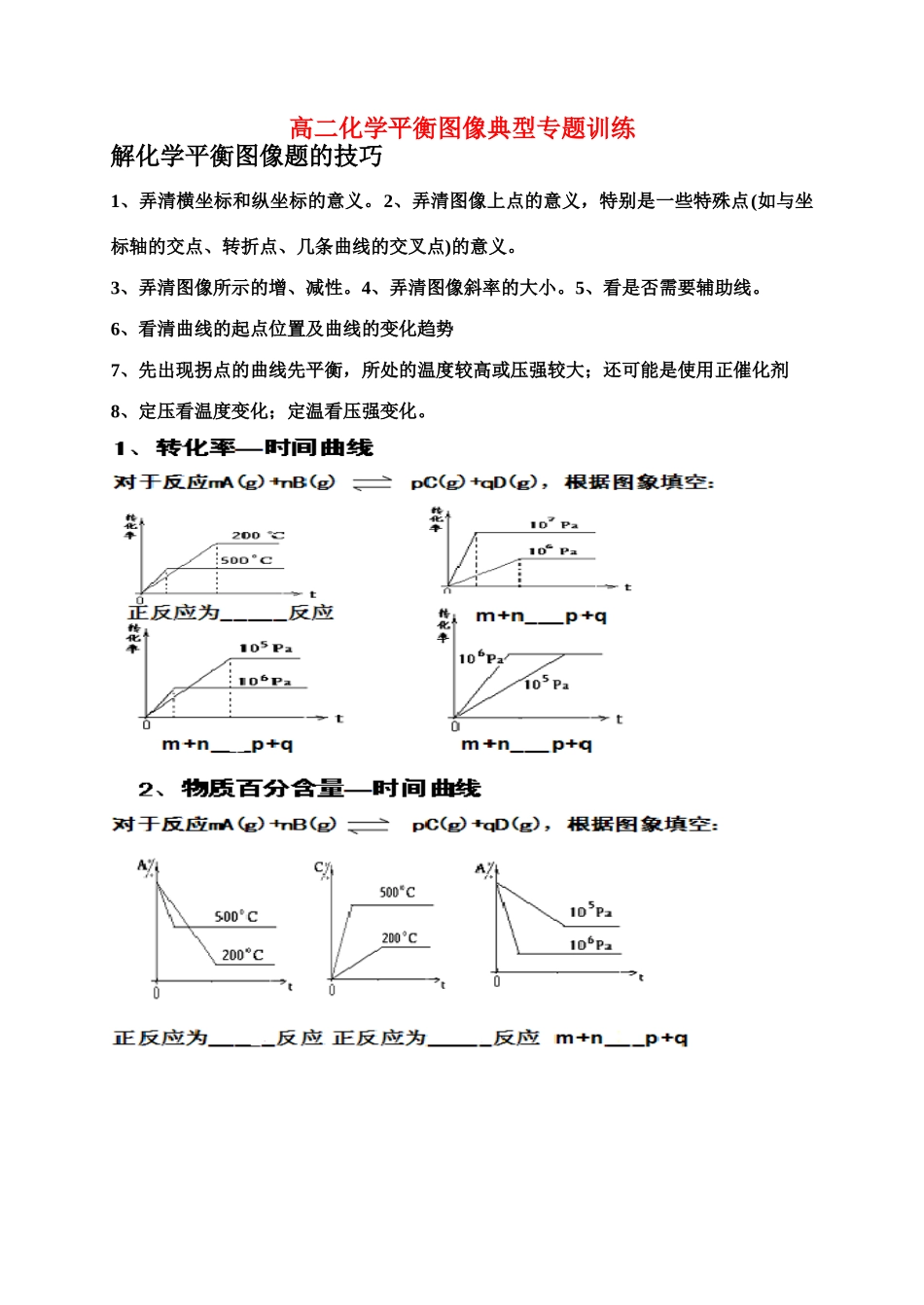

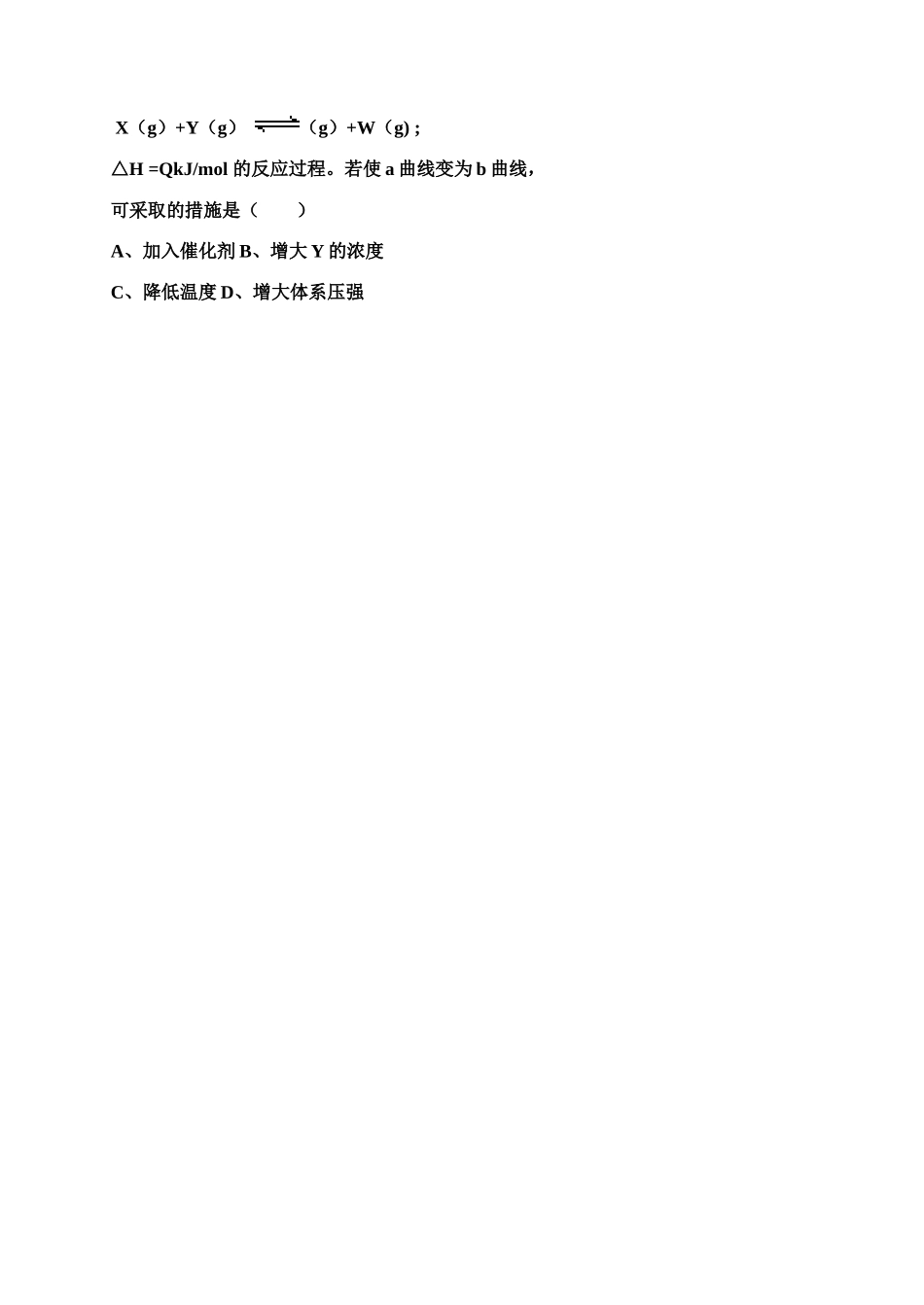

高二化学平衡图像典型专题训练解化学平衡图像题的技巧1、弄清横坐标和纵坐标的意义。2、弄清图像上点的意义，特别是一些特殊点(如与坐标轴的交点、转折点、几条曲线的交叉点)的意义。3、弄清图像所示的增、减性。4、弄清图像斜率的大小。5、看是否需要辅助线。6、看清曲线的起点位置及曲线的变化趋势7、先出现拐点的曲线先平衡，所处的温度较高或压强较大；还可能是使用正催化剂8、定压看温度变化；定温看压强变化。练习：1、图中表示外界条件（t、p）的变化对下列反应的影响：L(固)＋G(气)2R(气)－Q，y轴表示的是（）(A)平衡时，混合气中R的百分含量(B)平衡时，混合气中G的百分含量(C)G的转化率(D)L的转化率2、有一化学平衡ｍＡ（ｇ）＋ｎＢ（ｇ）pＣ（ｇ）＋ｑＤ（ｇ），如图所示是A的转化率同压强、温度的关系，分析图可以得出的正确结论是（）。Ａ．正反应吸热，ｍ＋ｎ＞ｐ＋ｑＢ．正反应吸热，ｍ＋ｎ＜ｐ＋ｑＣ．正反应放热，ｍ＋ｎ＞ｐ＋ｑＤ．正反应放热，ｍ＋ｎ＜ｐ＋ｑ3、图中a曲线表示一定条件下的可逆反应：X（g）+Y（g）2Z（g）+W（g);△H=QkJ/mol的反应过程。若使a曲线变为b曲线，可采取的措施是（）A、加入催化剂B、增大Y的浓度C、降低温度D、增大体系压强
