全站仪数据传输与数据导入CASS软件教程VIP免费

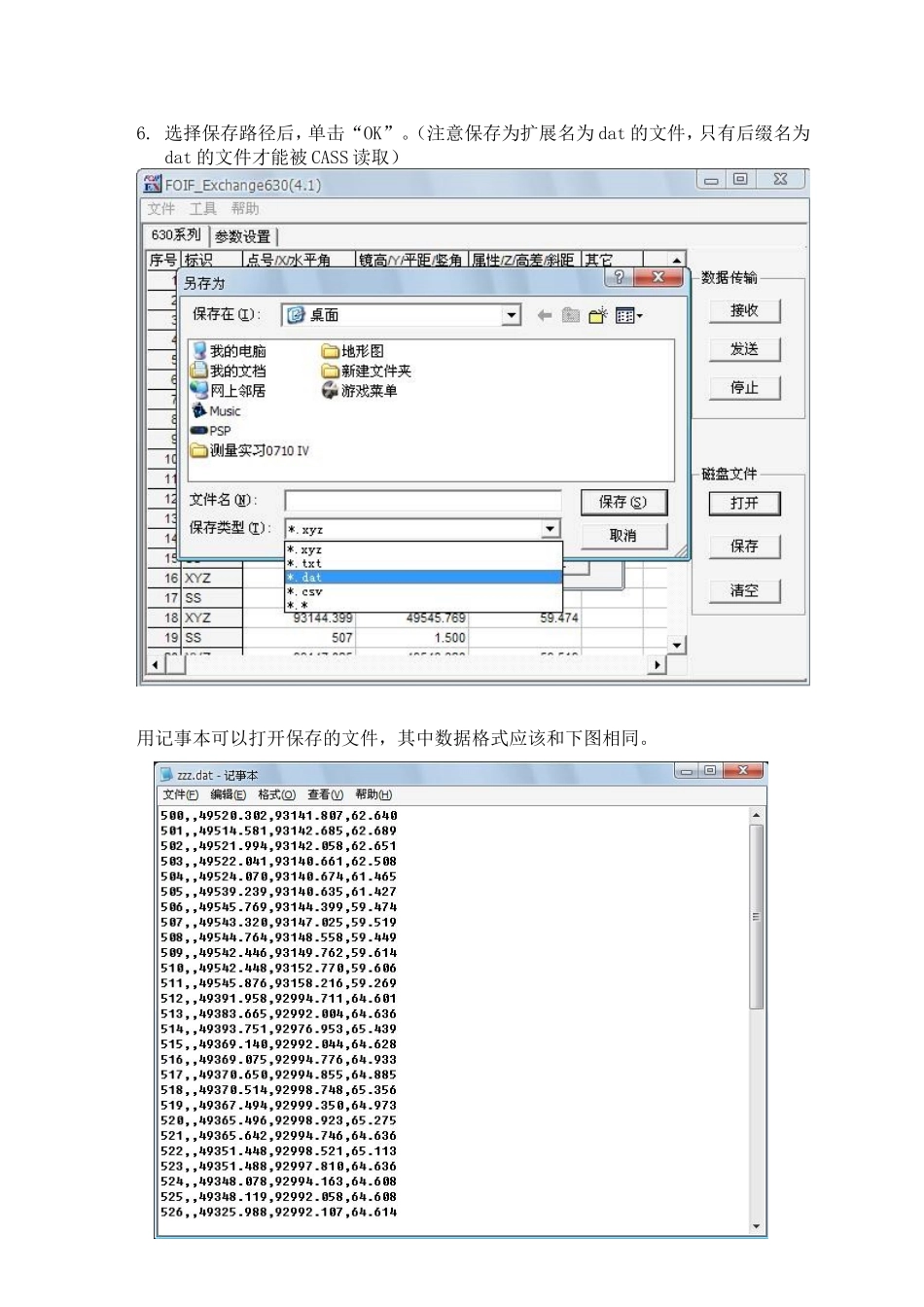

全站仪数据传输与数据导入CASS软件教程本教程适用于图示全站仪，其他型号未做测试。数据传输：首先请确定电脑已配备R232接口，且可正常使用（较新的电脑一般都取消了对该接口的支持）。1.安装FOIF_Exchange630数据传输软件。（没有的可以去苏州一光官网下载http://www.syg.com.cn/downlod.asp?listid=2）2.用数据线连接电脑。（请确保接口连接正常）。3.运行FOIF_Exchange630软件，调整参数设置使其与全站仪参数设置相同。（全站仪参数设置详见说明书）若通信不成功，改变串口号再试。（一般是1或2）4.单击“接收”（部分版本显示为“下载”）后，显示图示画面，选择保存路径后单击“OK”，此时再操作全站仪发送数据。5.接收完毕后，在数据列表中右击弹出的快捷菜单中选择“测量文件——导出为数据坐标”，选择图示目标数据格式。（因为CASS中采用数学坐标系非测量坐标系，所以此处将X,Y坐标顺序调换）6.选择保存路径后，单击“OK”。（注意保存为扩展名为dat的文件，只有后缀名为dat的文件才能被CASS读取）用记事本可以打开保存的文件，其中数据格式应该和下图相同。CASS软件操作：1.打开CASS软件，选择“绘图处理——展野外测点点号”导入刚才保存的dat文件。（由于CASS破解补丁的问题，可能要点2次才有反应，会同时跳出2个对话框，导入一次即可）导入后可能一时不能看到点号，用放大、缩小功能加上左右移动窗口就可以看到了。在后面的工作中会需要导入高程点，方法同上，选择“展高程点”即可（还是导入测点的那个dat文件，其中已经包含了高程）。导入的数据会跟之前的导入点号重合，此时将测点点号图层（ZDH图层）关闭即可。高程点中高程小数位数可通过“文件——CASS参数设置”调整。2.CASS软件使用中的一点技巧。1CASS是基于AutoCAD开发的软件，操作方法和AutoCAD相同。2在工具栏上右击弹出的快捷菜单中可调出各种工具栏。3窗口右侧为图例和图案填充的菜单。如果被关闭，可从“显示——地物绘制菜单”调出。4在填充图案时，采用“绘制区域边界”方式填充时遇到曲线可以采用“跟踪”的方式绘制边界。（采用“查找封闭区域”方式时，提示“找不到封闭区域”属正常情况，电脑只能找到最简单的封闭图形）5填充图案时时，如果需要删去个别图例或者边界线，可先将填充的图案选中，再用“分解（炸开实体）”命令，再删除不需要的元素即可。（如果填充区域标注文字，奖文字处的填充图案删去）6绘制等高线。①单击“等高线——增加三角形”②依次点击高程点，将其连成一个三角形。（只有3个点全点完后才会显示出三角形）③画完一个后，继续增加三角形，直至将所需的高程点全部连入三角形中，形成三角网。（三角形最好三条边长度相近）④单击“等高线——绘制等高线”，调整好参数后单击“确定”即可绘制等高线。（如果等高线出现突然中断，表明该处高程有错）7比例尺调整，图示位置选择即可。（默认是1：500，修改比例尺后显示的图形可能会发生曲线变成直线的状况，不用担心，打印出来还是曲线，只是屏幕显示的问题）8如果打开CASS软件后看不到十字光标的话，大部分情况是因为十字光标的颜色和背景颜色相同造成的。在“文件——AutoCAD系统配置”的“显示“选项卡中的”颜色“中可以更改光标颜色。9图框问题。在图示位置选择“标准图幅（50×50cm）”即可，在弹出的对话框中调好所需资料后单击“确定”。作者：土木0710韦鹏程
