全自动IC烧录机作业指导书-A0VIP免费

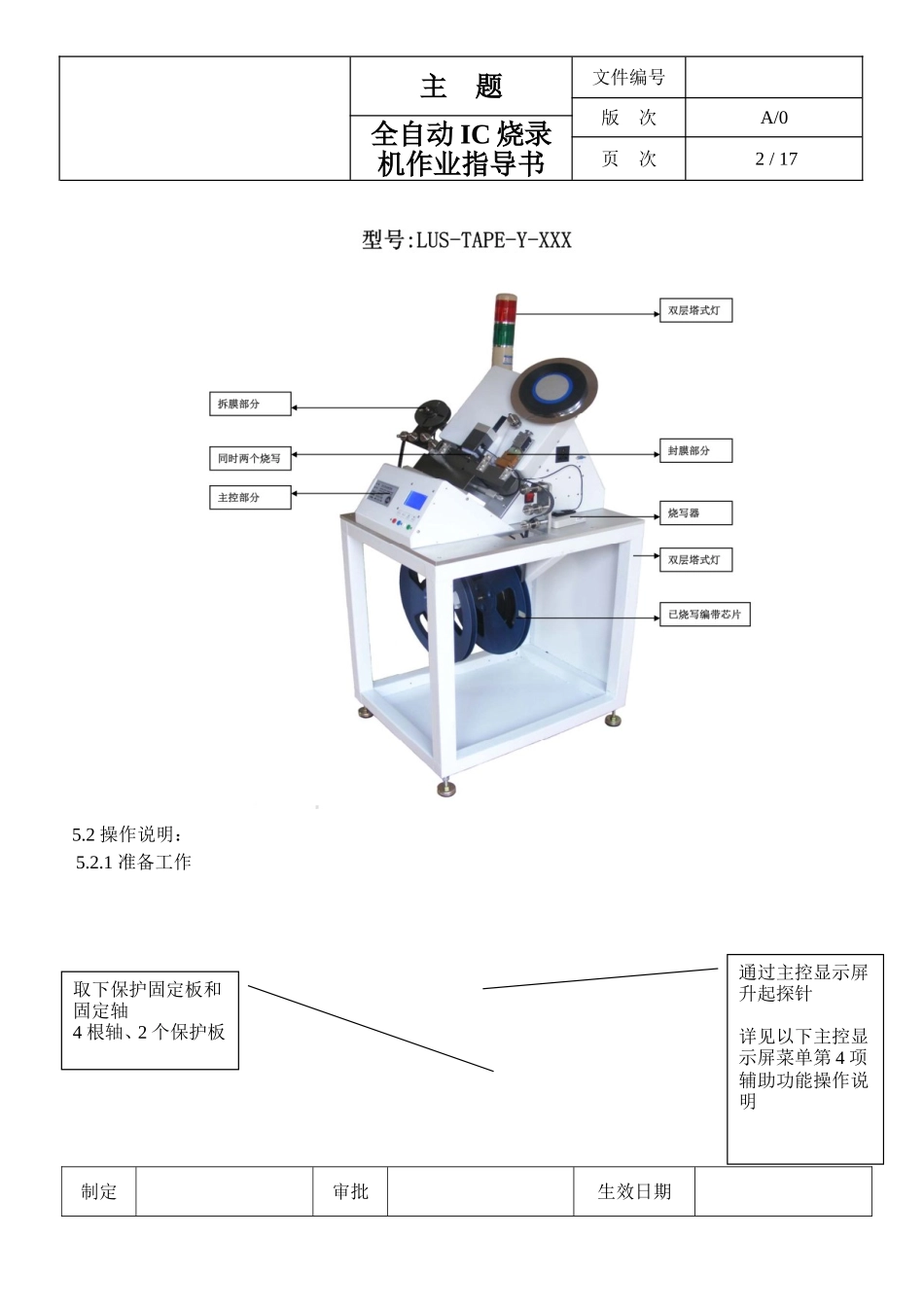

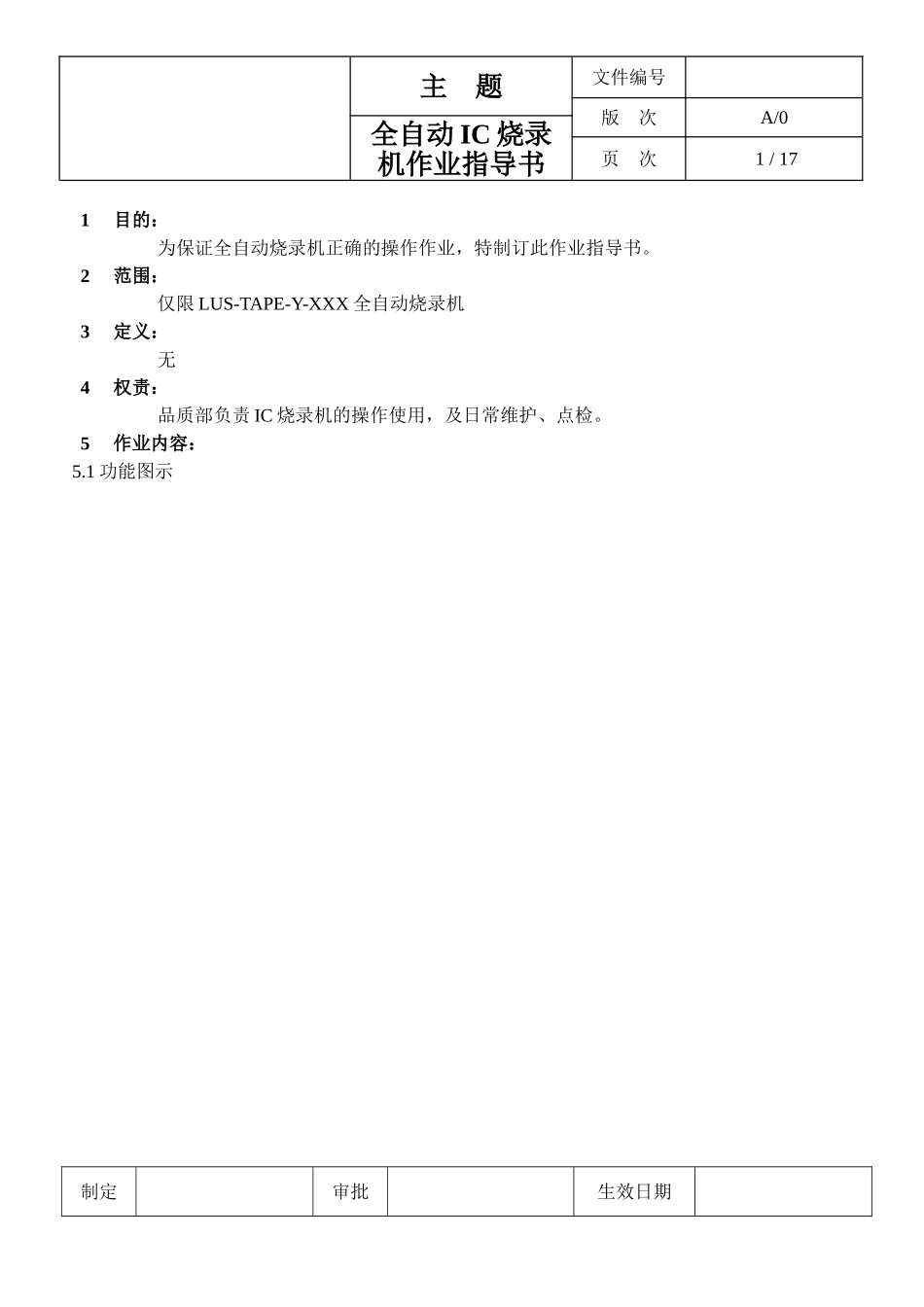

1目的：为保证全自动烧录机正确的操作作业，特制订此作业指导书。2范围：仅限LUS-TAPE-Y-XXX全自动烧录机3定义：无4权责：品质部负责IC烧录机的操作使用，及日常维护、点检。5作业内容：5.1功能图示制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次1/175.2操作说明：5.2.1准备工作制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次2/17取下保护固定板和固定轴4根轴、2个保护板通过主控显示屏升起探针详见以下主控显示屏菜单第4项辅助功能操作说明制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次3/17将未烧写料盘装在此处；料盘背面朝外，编带方向顺时针安装将已烧写好料盘装在此处；料盘背面朝外制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次4/17编带经过固定滚轴的位置制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次5/17编带经过固定滚轴的位置制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次6/17编带经过固定轴的位置编带头部装进此处固定轴内固定注：此编带保护膜一定要与编带对齐贴合制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次7/17编带保护膜撕开固定在拆膜盘上将保护固定板和固定轴装上制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次8/17通过电脑将程序拷入烧写器内，然后将烧写器和电源装上，如图制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次9/17打开烧录机背面开关电源，开始在主控显示屏设置烧录参数5.2.2主控显示屏参数设置1、按红色菜单键2、输入密码101（按白色键1次再按1此绿色键按蓝色确认键）制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次10/17输入密码后进入6、进入模式选择7、选择正常烧写模式8、选择后，按菜单键返回主菜单制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次11/17制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次12/179、进入参数设置10、选择压膜参数设置11、查看当前温度12、当温度达标至140度后才可进行IC烧录。13、按菜单键返回开始烧录制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次13/171、进入辅助功能2、按绿色键向下移动3、选择探针上升4、按确认键开始上升制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次14/171、如右图所示，显示屏出现烧录失败提示“N”“Y”表示OK“O”表示待烧录制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次15/171、当烧录NG、错误的时候，请将右图槽内IC取出，更换已烧录OK的IC放进槽内，再盖上保护盖，继续烧录。备注：为了有烧录好的IC可以更换，请提前用电脑手动烧录。制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次16/17制定审批生效日期主题文件编号版次A/0全自动IC烧录机作业指导书页次17/17
