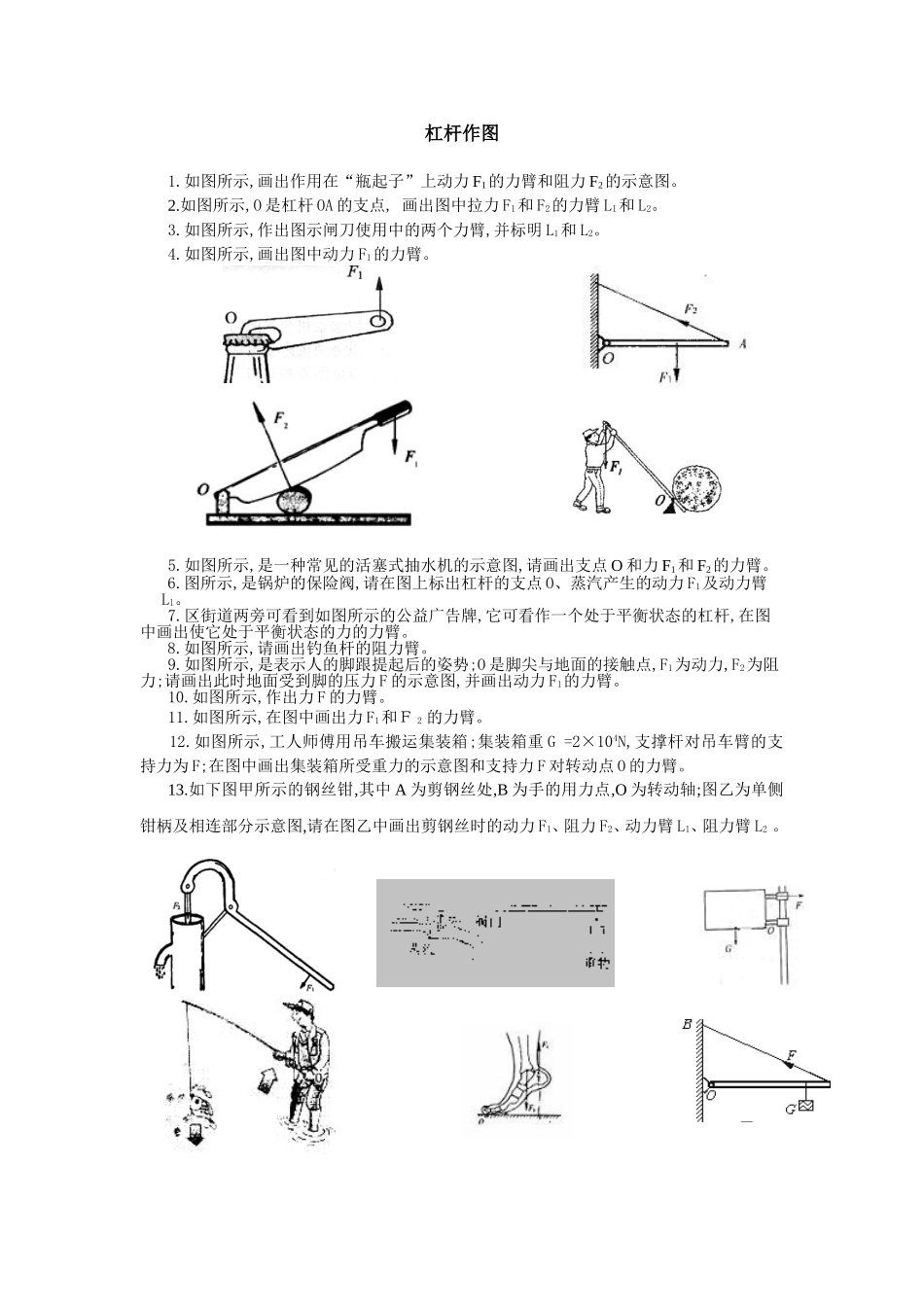

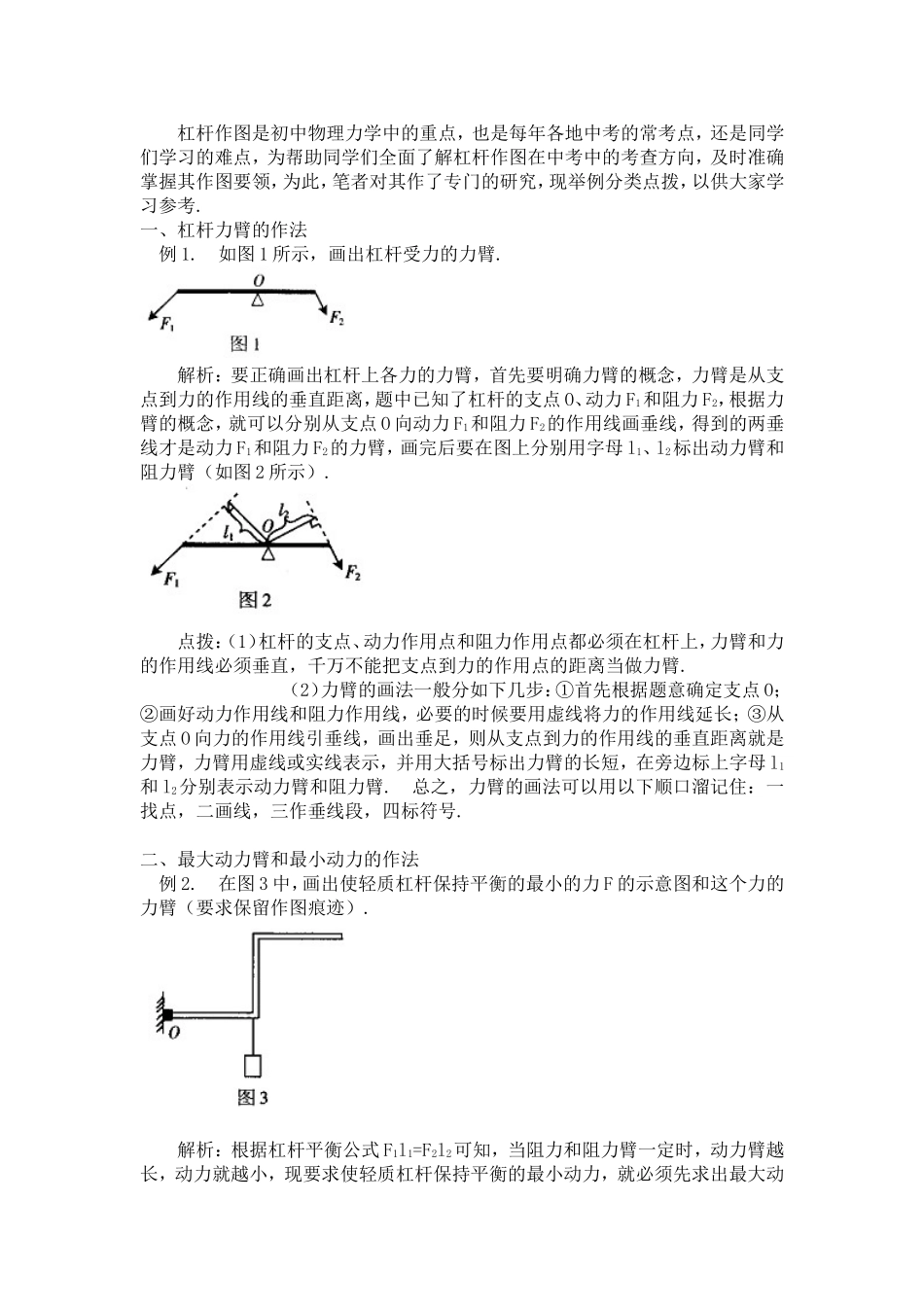

杠杆作图1.如图所示,画出作用在“瓶起子”上动力F1的力臂和阻力F2的示意图。2.如图所示,O是杠杆OA的支点,画出图中拉力F1和F2的力臂L1和L2。3.如图所示,作出图示闸刀使用中的两个力臂,并标明L1和L2。4.如图所示,画出图中动力F1的力臂。5.如图所示,是一种常见的活塞式抽水机的示意图,请画出支点O和力F1和F2的力臂。6.图所示,是锅炉的保险阀,请在图上标出杠杆的支点O、蒸汽产生的动力F1及动力臂Ll。7.区街道两旁可看到如图所示的公益广告牌,它可看作一个处于平衡状态的杠杆,在图中画出使它处于平衡状态的力的力臂。8.如图所示,请画出钓鱼杆的阻力臂。9.如图所示,是表示人的脚跟提起后的姿势;O是脚尖与地面的接触点,F1为动力,F2为阻力;请画出此时地面受到脚的压力F的示意图,并画出动力F1的力臂。10.如图所示,作出力F的力臂。11.如图所示,在图中画出力F1和Ｆ2的力臂。12.如图所示,工人师傅用吊车搬运集装箱;集装箱重G=2×104N,支撑杆对吊车臂的支持力为F;在图中画出集装箱所受重力的示意图和支持力F对转动点O的力臂。13.如下图甲所示的钢丝钳,其中A为剪钢丝处,B为手的用力点,O为转动轴;图乙为单侧钳柄及相连部分示意图,请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂L1、阻力臂L2。14.画出使杠杆AB在图示位置静止时,所施最小力F的作用点及方向。15.如图所示,用一根硬棒撬一个大石块,棒的上端Ａ是动力作用点。⑴在图上标出:当动力方向向上时,杠杆的支点ａ;当动力方向向下时,杠杆的支点ｂ。⑵在图上画出:撬动石块所需动力Ｆ为最小值时其方向。附加思考:工人剪铁皮时,有时用两根铁管套在剪刀柄上（如图所示）,这是什么道理？专题十杠杆作图题杠杆作图是初中物理力学中的重点，也是每年各地中考的常考点，还是同学们学习的难点，为帮助同学们全面了解杠杆作图在中考中的考查方向，及时准确掌握其作图要领，为此，笔者对其作了专门的研究，现举例分类点拨，以供大家学习参考.一、杠杆力臂的作法例1.如图1所示，画出杠杆受力的力臂.解析：要正确画出杠杆上各力的力臂，首先要明确力臂的概念，力臂是从支点到力的作用线的垂直距离，题中已知了杠杆的支点O、动力F1和阻力F2，根据力臂的概念，就可以分别从支点O向动力F1和阻力F2的作用线画垂线，得到的两垂线才是动力F1和阻力F2的力臂，画完后要在图上分别用字母l1、l2标出动力臂和阻力臂（如图2所示）.点拨：（1）杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直，千万不能把支点到力的作用点的距离当做力臂.（2）力臂的画法一般分如下几步：①首先根据题意确定支点O；②画好动力作用线和阻力作用线，必要的时候要用虚线将力的作用线延长；③从支点O向力的作用线引垂线，画出垂足，则从支点到力的作用线的垂直距离就是力臂，力臂用虚线或实线表示，并用大括号标出力臂的长短，在旁边标上字母l1和l2分别表示动力臂和阻力臂.总之，力臂的画法可以用以下顺口溜记住：一找点，二画线，三作垂线段，四标符号.二、最大动力臂和最小动力的作法例2.在图3中，画出使轻质杠杆保持平衡的最小的力F的示意图和这个力的力臂（要求保留作图痕迹）.解析：根据杠杆平衡公式F1l1=F2l2可知，当阻力和阻力臂一定时，动力臂越长，动力就越小，现要求使轻质杠杆保持平衡的最小动力，就必须先求出最大动力臂.根据力臂的定义，结合图3可以看出，从支点O到杠杆的各点的距离中只有到A点的距离OA最长，即l就是所求的力F的力臂，故A点就是动力的作用点，所以过A点向上作OA的垂线就是最小的动力F，最后标上箭头（如图4所示）.点拨：根据杠杆平衡公式F1l1=F2l2可知，当阻力和阻力臂一定时，动力臂越长，动力就越小，现要求使轻质杠杆保持平衡的最小动力，就必须先求出最大动力臂.（1）寻找最大动力臂的方法：①动力的作用点确定了的时候，则支点到动力作用点之间的线段长即为最大动力臂；②动力的作用点没有确定时，应观察杠杆上哪一点离支点最远，则这一点到支点的距离即为最大动力臂.（2）作最小动力的方法：①找出最大动力臂后过动力作用点作动力臂的垂线②根据杠杆平衡的实际情况确定动力的方向，最后标上箭头和字母F或F1.三、根据力臂画力...
