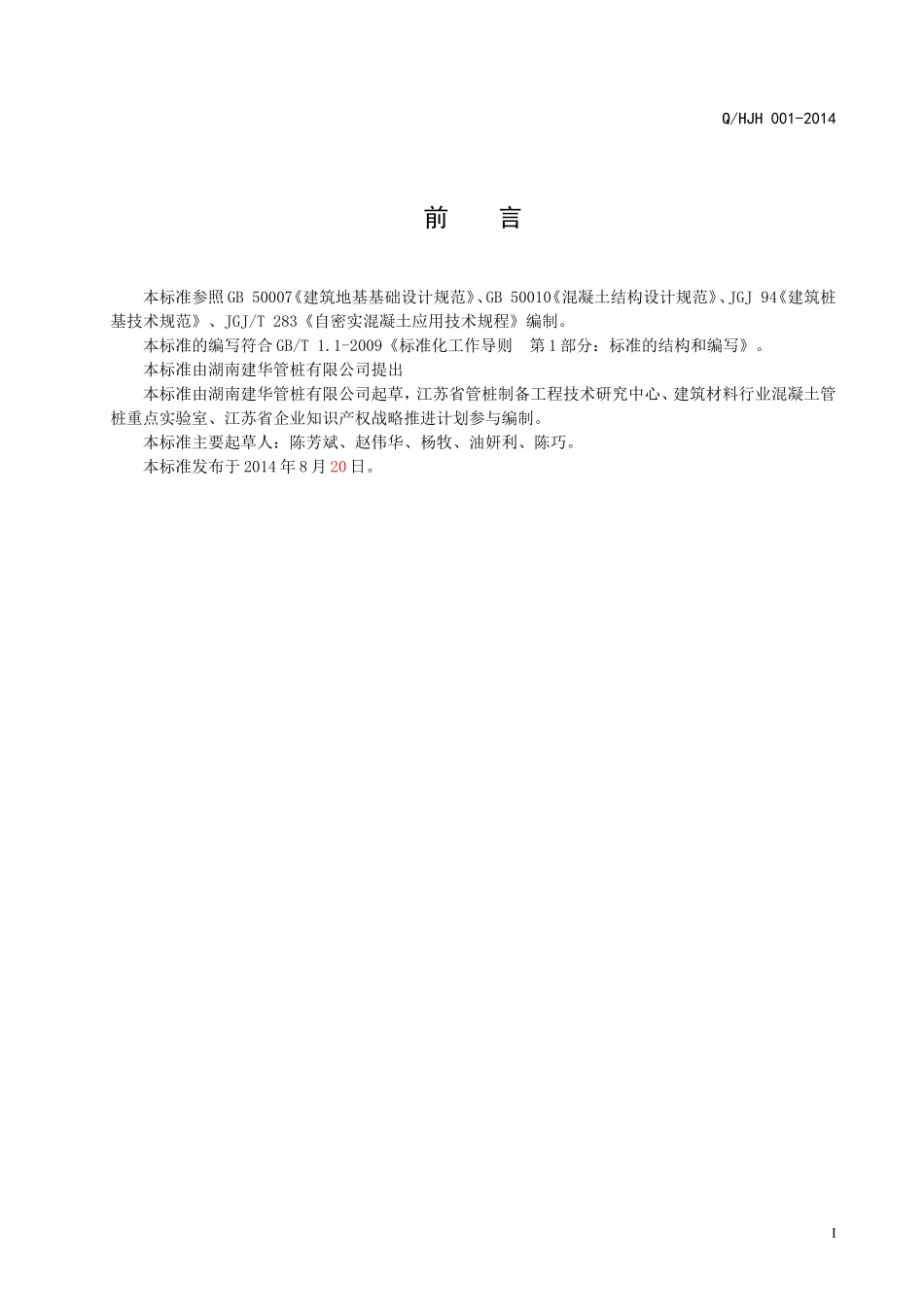

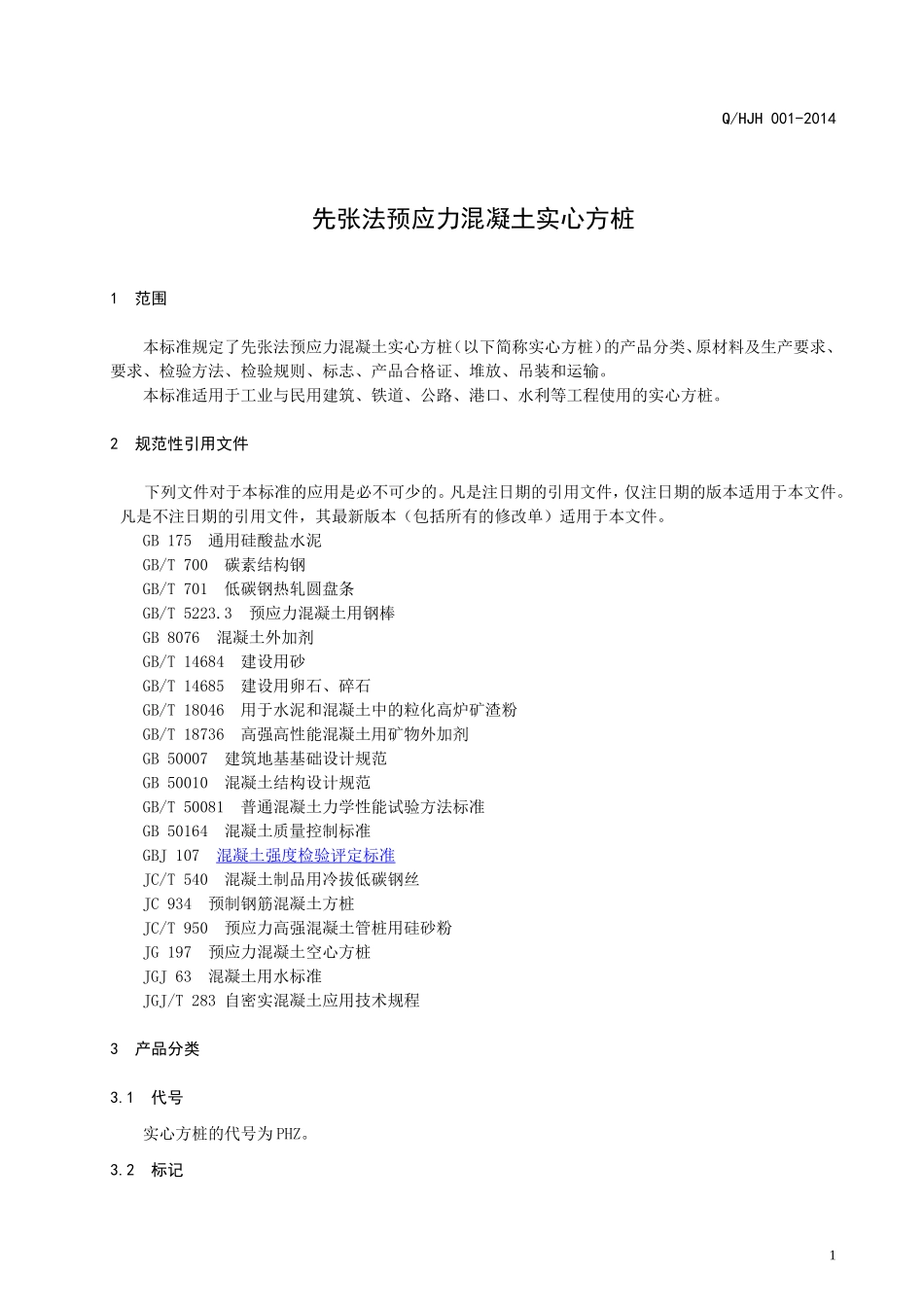

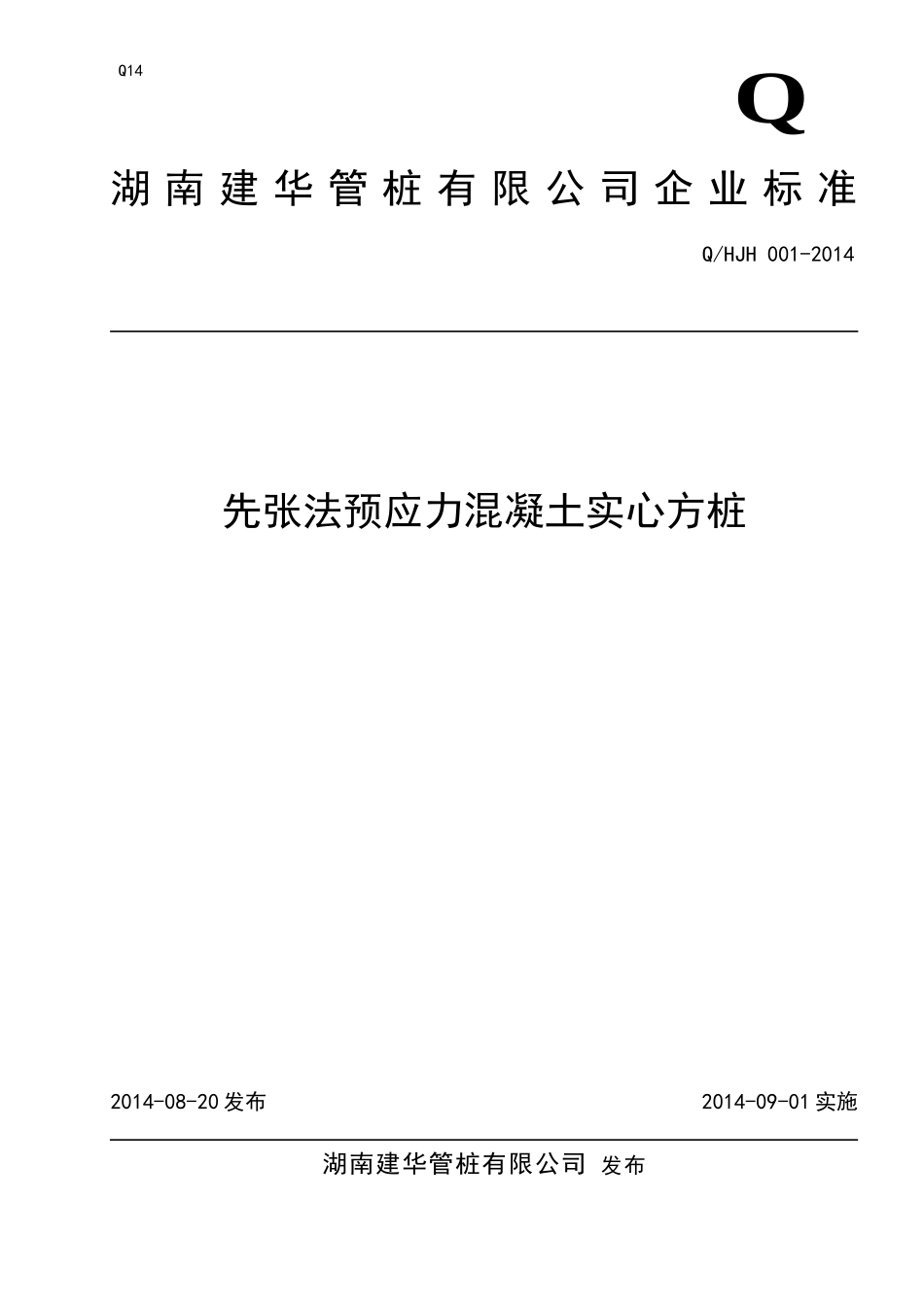

Q先张法预应力混凝土实心方桩湖南建华管桩有限公司发布湖南建华管桩有限公司企业标准Q14Q/HJH001-20142014-08-20发布2014-09-01实施Q/HJH001-2014前言本标准参照GB50007《建筑地基基础设计规范》、GB50010《混凝土结构设计规范》、JGJ94《建筑桩基技术规范》、JGJ/T283《自密实混凝土应用技术规程》编制。本标准的编写符合GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》。本标准由湖南建华管桩有限公司提出本标准由湖南建华管桩有限公司起草，江苏省管桩制备工程技术研究中心、建筑材料行业混凝土管桩重点实验室、江苏省企业知识产权战略推进计划参与编制。本标准主要起草人：陈芳斌、赵伟华、杨牧、油妍利、陈巧。本标准发布于2014年8月20日。IQ/HJH001-2014先张法预应力混凝土实心方桩1范围本标准规定了先张法预应力混凝土实心方桩（以下简称实心方桩）的产品分类、原材料及生产要求、要求、检验方法、检验规则、标志、产品合格证、堆放、吊装和运输。本标准适用于工业与民用建筑、铁道、公路、港口、水利等工程使用的实心方桩。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥GB/T700碳素结构钢GB/T701低碳钢热轧圆盘条GB/T5223.3预应力混凝土用钢棒GB8076混凝土外加剂GB/T14684建设用砂GB/T14685建设用卵石、碎石GB/T18046用于水泥和混凝土中的粒化高炉矿渣粉GB/T18736高强高性能混凝土用矿物外加剂GB50007建筑地基基础设计规范GB50010混凝土结构设计规范GB/T50081普通混凝土力学性能试验方法标准GB50164混凝土质量控制标准GBJ107混凝土强度检验评定标准JC/T540混凝土制品用冷拔低碳钢丝JC934预制钢筋混凝土方桩JC/T950预应力高强混凝土管桩用硅砂粉JG197预应力混凝土空心方桩JGJ63混凝土用水标准JGJ/T283自密实混凝土应用技术规程3产品分类3.1代号实心方桩的代号为PHZ。3.2标记1Q/HJH001-2014PHZ—□—□—□—□Q/HJH003-2014混凝土强度等级长度L（以m为单位）型号（A、B）边长D（以mm为单位）实心方桩代号示例：边长500mm、自密实混凝土强度等级为C60、长度12m的A型预应力混凝土实心方桩的标记为：PHZ—500—A—12—C60Q/HJH001-20143.3规格实心方桩的常用规格按外边长300mm、350mm、400mm、450mm、500mm、550mm、600mm分为7种规格。3.4型号3.4.1实心方桩根据有效预压应力的大小分为A型和B型。其中，A型的有效预压应力不得小于4Mpa，B型的有效预压应力不得小于6Mpa。3.4.2实心方桩混凝土强度等级不得低于C40。3.5尺寸3.5.1实心方桩的基本几何尺寸见图1和表1，配筋和端板要求见附录A。图1实心方桩的图示2D—边长；L—长度。Q/HJH001-2014表1实心方桩的基本几何尺寸边长D(mm)长度L(m)300≤10350≤10400≤11450≤12500≤12550≤13600≤133.5.2实心方桩的长度应包括桩身和接头，不包括桩尖等附加配件。桩尖的几何尺寸见附录C。4原材料及构造4.1原材料4.1.1水泥应采用强度等级不低于42.5的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥，其质量应符合GB175的规定。4.1.2骨料4.1.2.1细骨料：采用洁净的天然硬质中粗砂或人工砂，细度模数为2.5-3.2，采用人工砂时，细度模数可为2.5～3.5，质量应符合GB/T14684的规定，且砂的含泥量不大于1%，氯离子含量不大于0.01%，硫化物及硫酸盐含量不大于0.5%。当采用自密实混凝土生产工艺时，细骨料采用洁净的硬质Ⅱ区中砂，其中，天然砂的含泥量和泥块含量、机制砂的石粉含量，应符合JGJ/T283和GB/T14684的规定。4.1.2.2粗骨料：采用碎石或破碎的卵石，其最大粒径不宜大于25mm，不超过钢筋净距的3/4，其质量应符合GB/T14685的规定，且石的含泥量不大于0.5%，硫化物及硫酸盐含量不大于0.5%，针片状颗粒含量不得大于5%。当采用自密实混凝土生产工艺时，粗骨料采用碎石或破碎的卵石，级配采用连续级配或两个级配合理搭配使用，其最大公称粒径不宜大于20mm，钢筋密度有特殊要求时，粗骨料最大公称粒径不大于16mm。粗骨料的针片状含量不得大于5%，含泥量不大于0.5%。4.1.2.3对于有...
