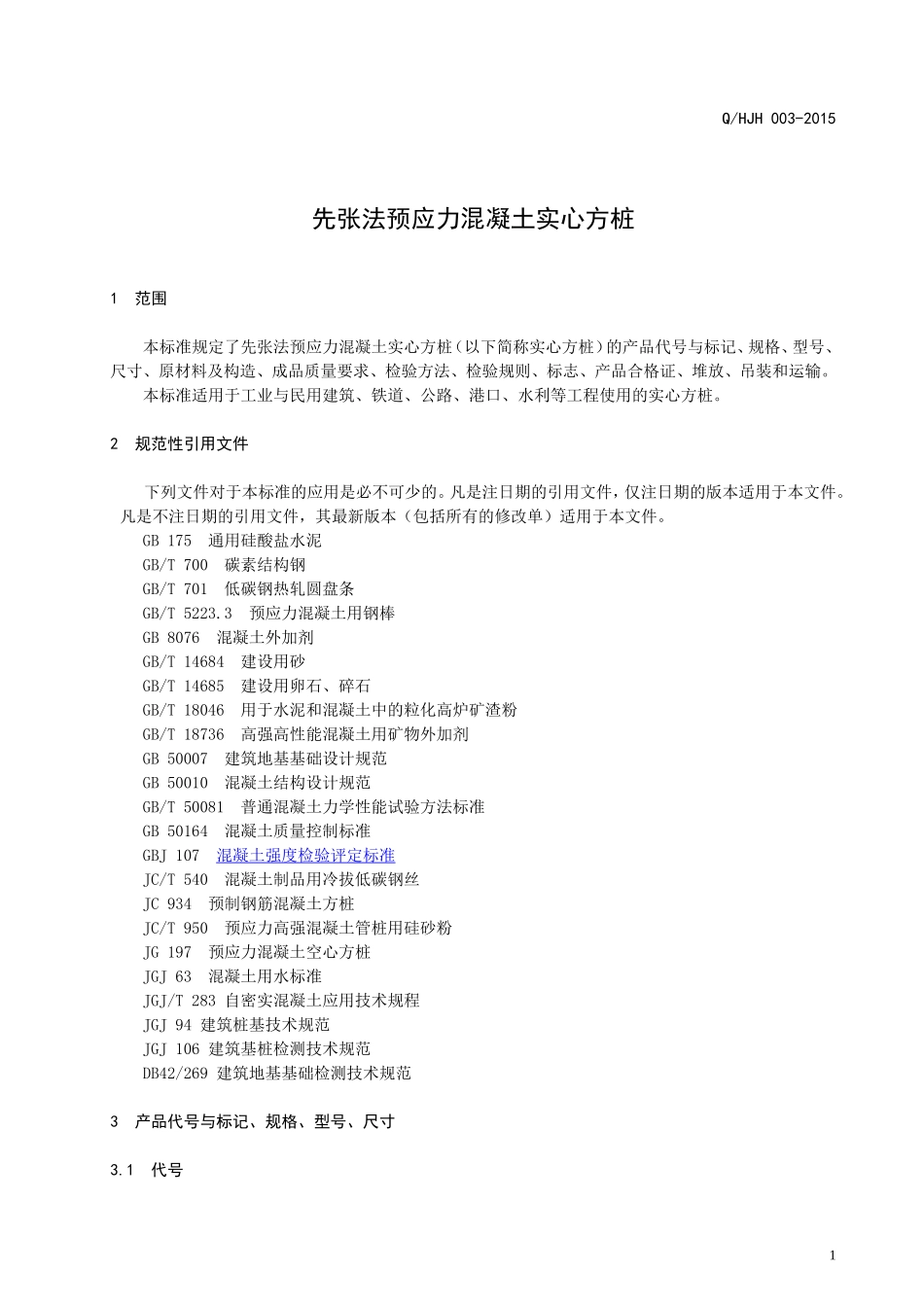

Q/HJH003-2015先张法预应力混凝土实心方桩1范围本标准规定了先张法预应力混凝土实心方桩（以下简称实心方桩）的产品代号与标记、规格、型号、尺寸、原材料及构造、成品质量要求、检验方法、检验规则、标志、产品合格证、堆放、吊装和运输。本标准适用于工业与民用建筑、铁道、公路、港口、水利等工程使用的实心方桩。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥GB/T700碳素结构钢GB/T701低碳钢热轧圆盘条GB/T5223.3预应力混凝土用钢棒GB8076混凝土外加剂GB/T14684建设用砂GB/T14685建设用卵石、碎石GB/T18046用于水泥和混凝土中的粒化高炉矿渣粉GB/T18736高强高性能混凝土用矿物外加剂GB50007建筑地基基础设计规范GB50010混凝土结构设计规范GB/T50081普通混凝土力学性能试验方法标准GB50164混凝土质量控制标准GBJ107混凝土强度检验评定标准JC/T540混凝土制品用冷拔低碳钢丝JC934预制钢筋混凝土方桩JC/T950预应力高强混凝土管桩用硅砂粉JG197预应力混凝土空心方桩JGJ63混凝土用水标准JGJ/T283自密实混凝土应用技术规程JGJ94建筑桩基技术规范JGJ106建筑基桩检测技术规范DB42/269建筑地基基础检测技术规范3产品代号与标记、规格、型号、尺寸3.1代号1Q/HJH003-2015实心方桩的代号为PHZ。3.2标记PHZ—□—□—□—FQ/HJH003-2014带附筋，不带则不注长度L（以m为单位）型号（A、B）边长D（以mm为单位）实心方桩代号示例：边长500mm、长度12m、带附筋的A型预应力混凝土实心方桩的标记为：PHZ—500—A—12—FQ/HJH003-20143.3规格实心方桩的常用规格按外边长400mm、450mm、500mm、550mm、600mm分为5种规格。3.4型号3.4.1实心方桩根据有效预压应力的大小分为A型和B型。其中，A型的有效预压应力不得小于4MPa，B型的有效预压应力不得小于6MPa。3.4.2实心方桩混凝土强度等级不得低于C60。3.5尺寸3.5.1实心方桩的基本几何尺寸见图1和表1，配筋和端板要求见附录A。2Q/HJH003-2015图1实心方桩的图示表1实心方桩的基本几何尺寸3D—边长；L—长度。Q/HJH003-2015边长D(mm)长度L(m)400≤14450≤14500≤15550≤15600≤153.5.2实心方桩的长度应包括桩身和接头，不包括桩尖等附加配件。桩尖的几何尺寸见附录C。4原材料及构造4.1原材料4.1.1水泥应采用强度等级不低于42.5的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥，其质量应符合GB175的规定。4.1.2骨料4.1.2.1细骨料：采用洁净的天然硬质中粗砂或人工砂，细度模数为2.5-3.2，采用人工砂时，细度模数可为2.5～3.5，质量应符合GB/T14684的规定，且砂的含泥量不大于1%，氯离子含量不大于0.01%，硫化物及硫酸盐含量不大于0.5%。当采用自密实混凝土生产工艺时，细骨料采用洁净的硬质Ⅱ区中砂，其中，天然砂的含泥量和泥块含量、机制砂的石粉含量，应符合JGJ/T283和GB/T14684的规定。4.1.2.2粗骨料：采用碎石或破碎的卵石，其最大粒径不宜大于25mm，不超过钢筋净距的3/4，其质量应符合GB/T14685的规定，且石的含泥量不大于0.5%，硫化物及硫酸盐含量不大于0.5%，针片状颗粒含量不得大于5%。4.1.2.3对于有抗冻、抗渗或其他特殊要求的方桩，其所使用的骨料应符合相关标准的有关规定。4.1.3钢材4.1.3.1预应力钢筋采用预应力混凝土用钢棒，其质量符合GB/T5223.3中低松弛螺旋槽钢棒的规定，且抗拉强度不小于1420MPa、规定非比例延伸强度不小于1280MPa，断后伸长率应大于GB/T5223.3表3中延性35级的规定要求。4.1.3.2箍筋采用低碳钢热轧圆盘条、混凝土制品用冷拔低碳钢丝，其质量分别符合GB/T701、JC/T540的有关规定。4.1.3.3端板材质不低于Q235B钢，不得采用材质低于Q235B的铸造类及离心工艺成型的端板。端板内外表面应平整，不得有蜂窝、空洞及开裂等现象。端板厚度应不小于表A.2的规定。4.1.3.4抱箍板材质不低于Q235B钢，其质量应符合GB/T700中Q235B的规定。4.1.3.5吊环采用HPB300级以上的钢筋制作，严禁采用冷加工钢材。4.1.3.6附筋、锚固钢筋采用HRB400级钢材。4.1.4水混凝土拌合用水的质量符合JGJ63...
