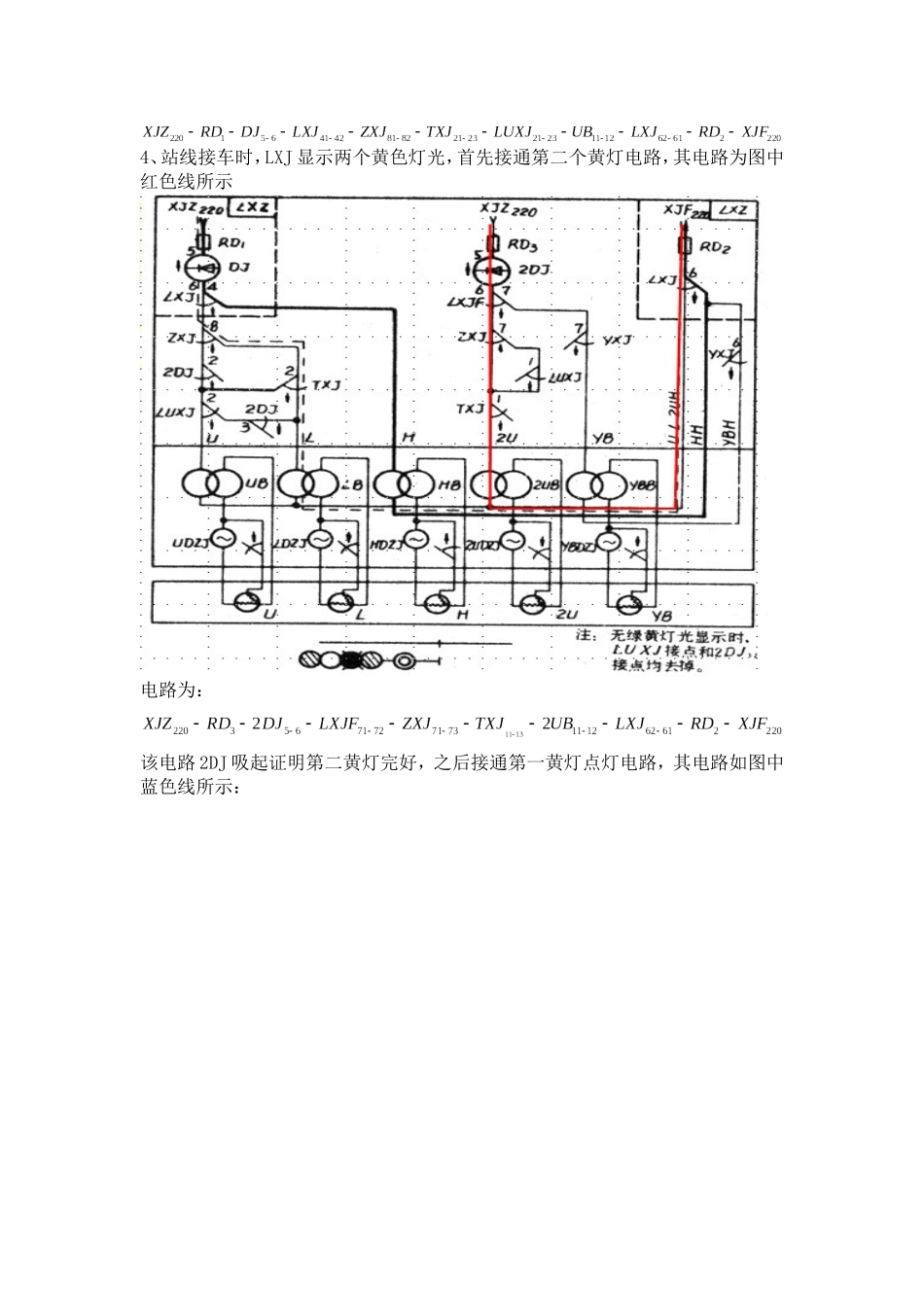

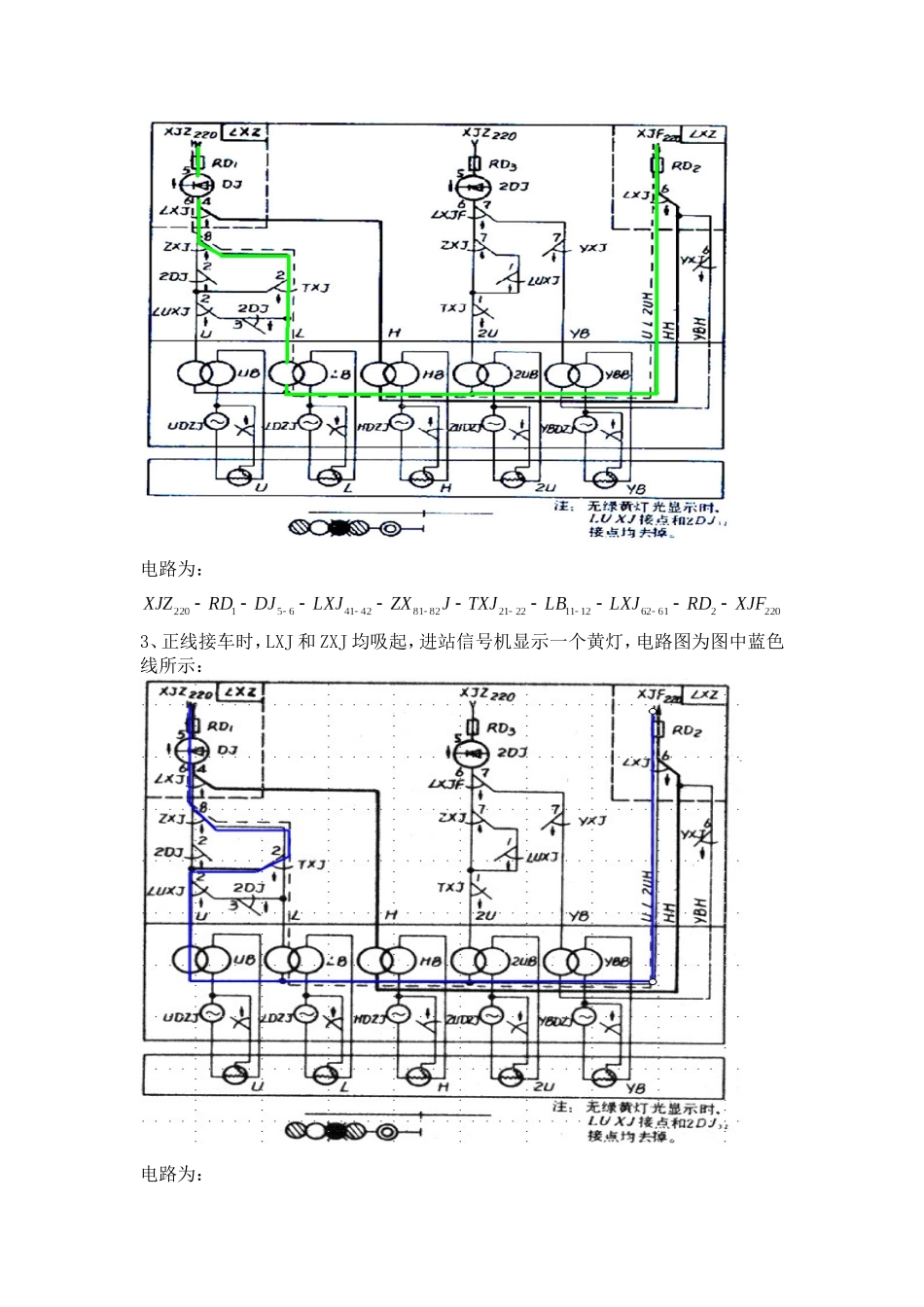

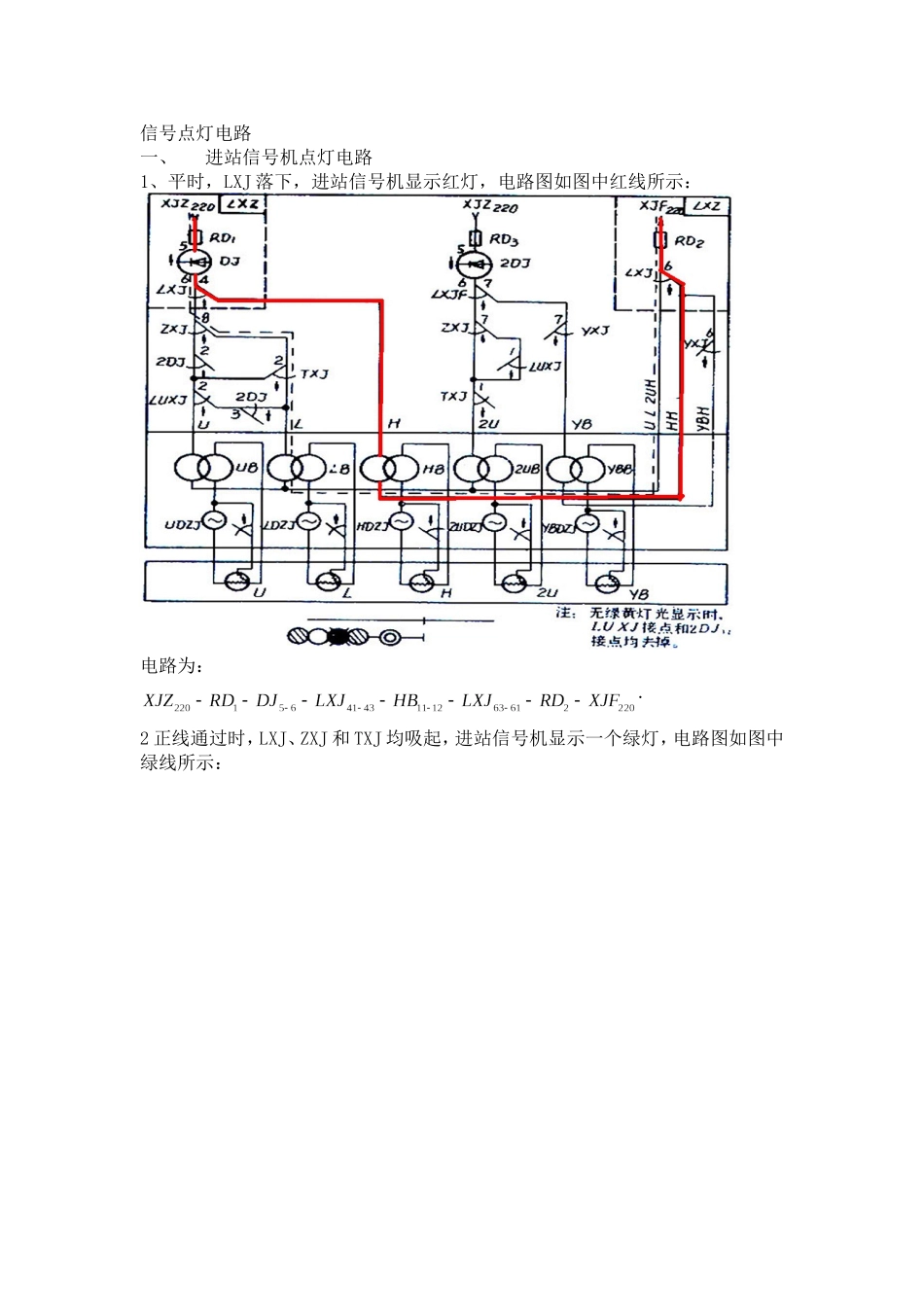

信号点灯电路一、进站信号机点灯电路1、平时，LXJ落下，进站信号机显示红灯，电路图如图中红线所示：电路为：.2正线通过时，LXJ、ZXJ和TXJ均吸起，进站信号机显示一个绿灯，电路图如图中绿线所示：电路为：3、正线接车时，LXJ和ZXJ均吸起，进站信号机显示一个黄灯，电路图为图中蓝色线所示：电路为：4、站线接车时，LXJ显示两个黄色灯光，首先接通第二个黄灯电路，其电路为图中红色线所示电路为：该电路2DJ吸起证明第二黄灯完好，之后接通第一黄灯点灯电路，其电路如图中蓝色线所示：电路为：5、建立通过第一个车场到下一个车场去时：由于ZXJ和LUXJ励磁吸起，TXJ都失磁落下，所以接通的是LB绿灯和2UB黄灯电路，该点灯电路先接通第二黄灯电路，后接通绿灯电路，其第二黄灯电路为如图中蓝色线所示：电路为：该电路2DJ吸起证明第二黄灯完好，然后接通绿灯点灯电路，其电路为图中蓝色线所示：其电路为：6、引导接车：LXJ失磁落下，而引导信号继电器YXJ励磁吸起，因此，这时接通的是HB红灯电路和YBB月白灯电路，红灯电路为图中红线所示：电路为：.月白灯电路为图中蓝色线所示：其电路为：7、经18#及其以上道岔侧向位置时，进站信号机显示黄闪和黄色灯光，先接通二黄灯电路，后接通黄灯闪光电路。黄闪电路为：电路为：二、出站兼调车信号机点灯电路（一）两方向出站兼调车信号机点灯电路1、信号机设置机构：、位于正线上方的出站兼调车信号机采用高柱信号机，设有三个信号机构5个灯位。灯光由上至下排列为、、、和。、到发线出站兼调车信号机设置为矮柱型信号机，用两个信号机构，并拍设置。靠近线路侧用一个两显示信号机构，从上至下灯光为、；并排设置；另一个三显示信号机构，从上至下灯光为、、和。1、两方向出站兼调车信号机点灯电路原理图用主信号继电器的接点来区分点一个绿灯或两个绿灯的作用：用于反应区间第二离去区段占用或出清情况的用来区分一绿和一黄。2、出站兼调车信号机在各种情况下接通的点灯电路如下：（1）、平时，和均落下，出站兼调车信号机显示红灯，其电路为：(2)、向主要方向发车，前面有两个以上的闭塞分区空闲时，、和均吸起，出站兼调车信号机显示一个绿灯，其电路为：(3)、向主要方向发车，前面有一个闭塞分区时，和均吸起，落下，出站兼调车信号机显示一个黄灯，其电路为：(4)、向次要方向发车，吸起，落下，出站兼调车信号机显示两个绿灯。灯电路为：当灯亮灯、吸起后，接通灯电路，其电路为：(5)、办理调车进路时，吸起，出站兼调车信号显示月白灯光。其电路为：（二）三方向出站兼调车信号机点灯电路1、正方向发车二离去有车占用：2LQJ落下，出站信号机亮黄灯，电路如图蓝色线所示：电路为：二离去空闲，三离去被占用，3LQJ落下出站信号机点亮绿黄灯，绿灯电路如下图图中蓝色线所示：电路为：黄灯如下图蓝色线所示：电路为：二三离去均空闲出站信号机点亮绿灯，锦路表示器的B-A白灯点亮，电路图如图中蓝色线所示：绿灯电路为：复视器接通电路为：2、反方向发车反方向发车时，主信号继电器ZXJ落下，区间反方向继电器QFJ吸起，进路表示器的B-B白灯亮灯指示反向发车，电路如图中蓝色线所示：XJZ220—DJ5-6—LXJ41-42—ZXJ81-83—3DJ11-12—F—L—LUH—F—LXJ62-61—XJF220复视器接通电路：XJZ220—3DJ5-6—LXJF61-62—ZXJ11-13—QFJ11-12—F-—B-B—B-H—F—LXJF82-81—XJF2203、向东郊方面发车向东郊方向发车，主信号继电器ZXJ落下，3DJ吸起接通绿灯电路，进路表示器的B-C白灯亮灯，电路如图中蓝色线所示：绿灯电路为：XJZ220—DJ5-6—LXJ41-42—ZXJ81-83—3DJ11-12—F—L—LUH—F—LXJ62-61—XJF220复视器接通电路为：XJZ220—3DJ5-6—LXJF61-62—ZXJ11-13—QFJ11-13—F-—B-C—B-H—F—LXJF82-81—XJF220三、调车信号机点灯电路当XJ的吸起，点亮月白灯（允许调车，用蓝色线表示）电路为：当XJ的落下，点亮蓝灯（禁止调车，用蓝色线表示）。电路为：
