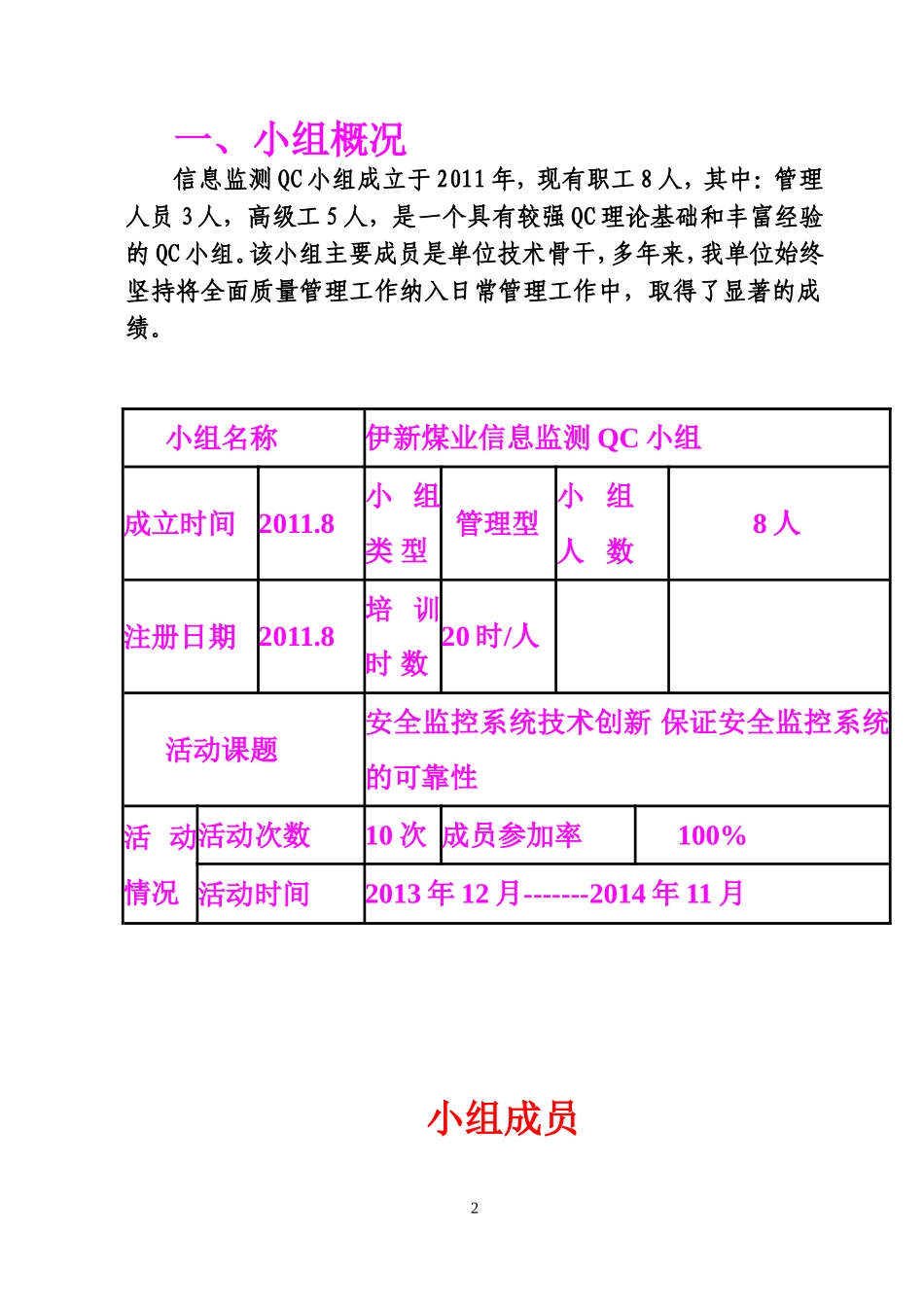

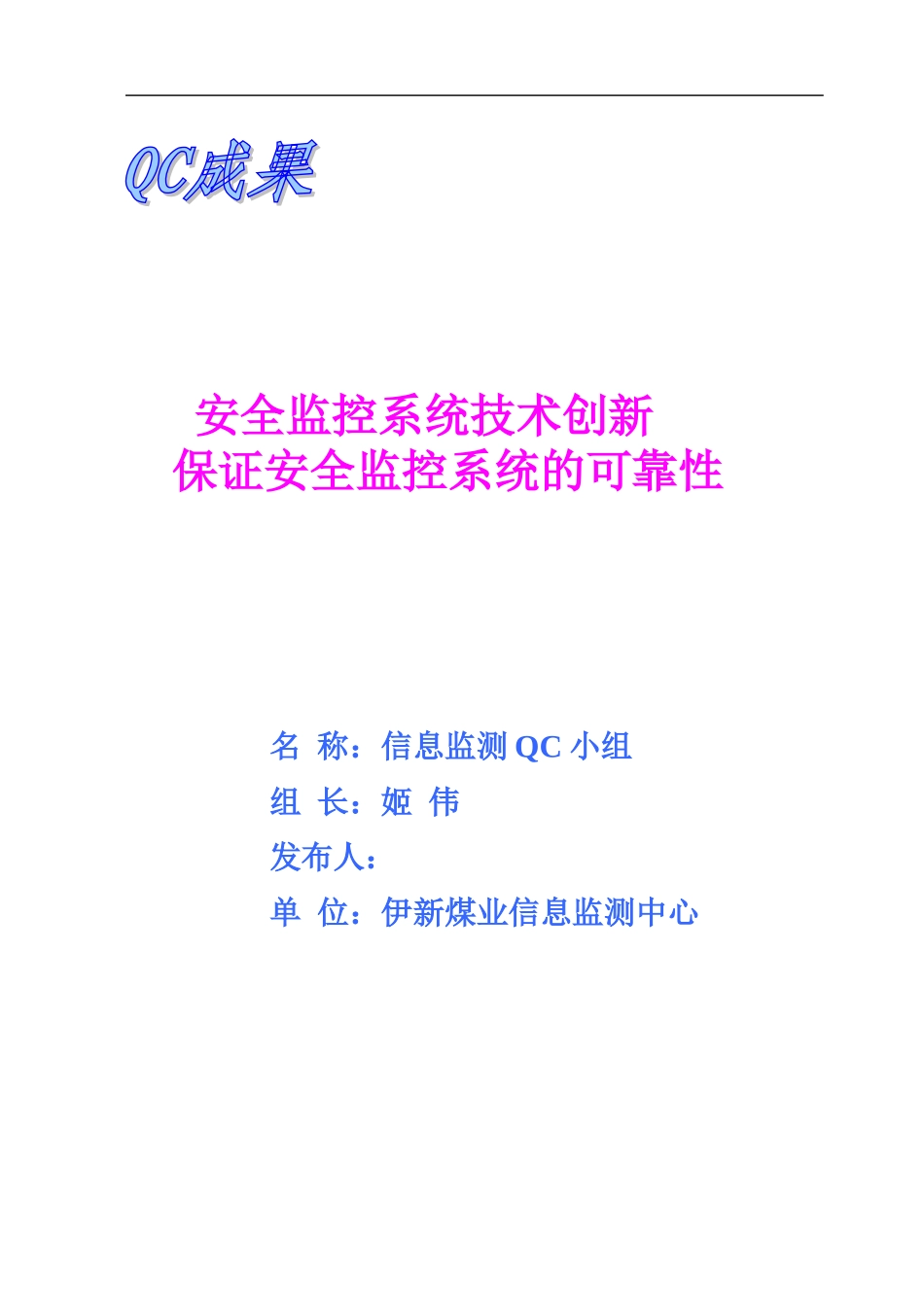

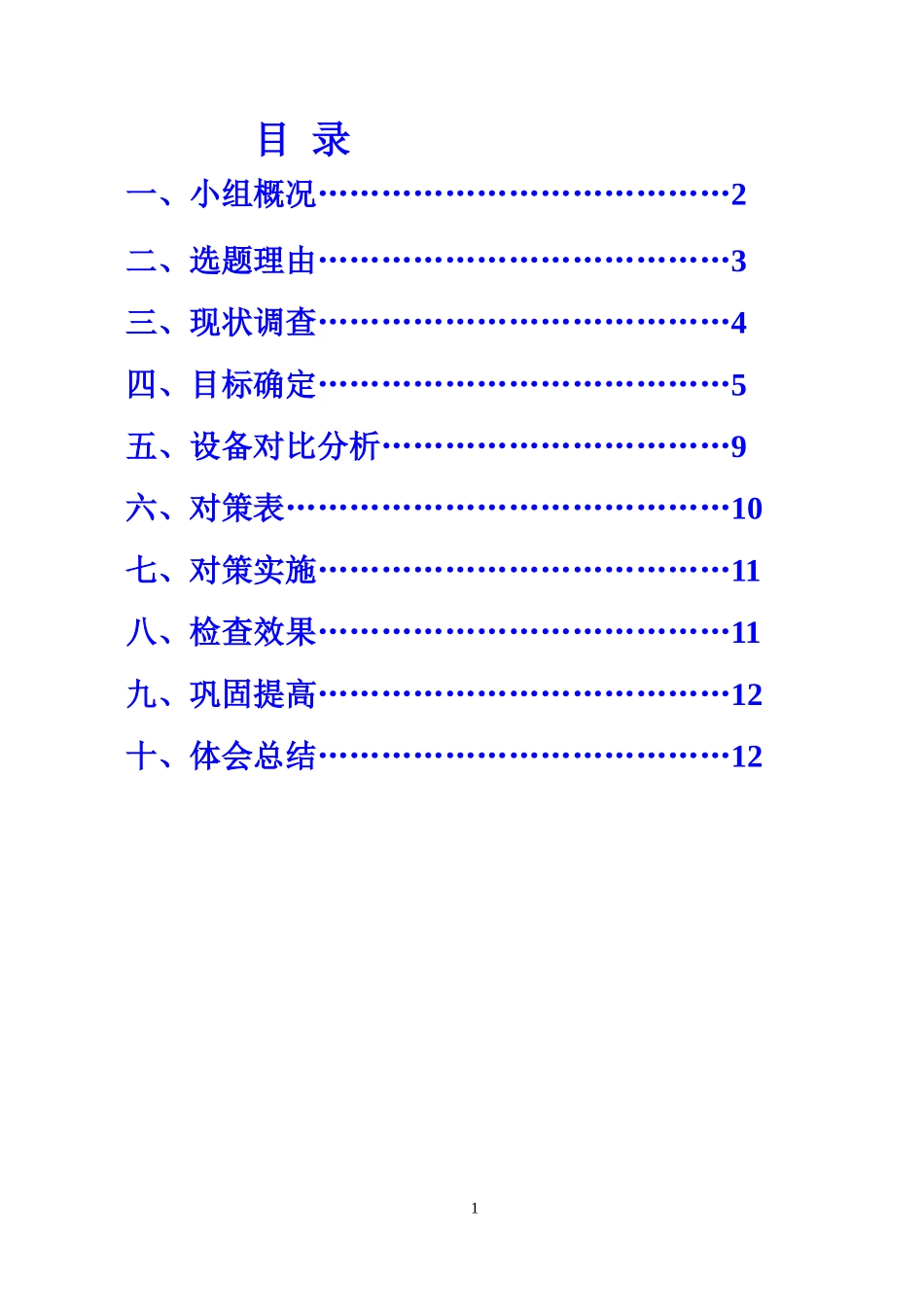

安全监控系统技术创新保证安全监控系统的可靠性名称：信息监测QC小组组长：姬伟发布人：单位：伊新煤业信息监测中心目录一、小组概况…………………………………2二、选题理由…………………………………3三、现状调查…………………………………4四、目标确定…………………………………5五、设备对比分析……………………………9六、对策表……………………………………10七、对策实施…………………………………11八、检查效果…………………………………11九、巩固提高…………………………………12十、体会总结…………………………………121一、小组概况信息监测QC小组成立于2011年，现有职工8人，其中：管理人员3人，高级工5人，是一个具有较强QC理论基础和丰富经验的QC小组。该小组主要成员是单位技术骨干，多年来，我单位始终坚持将全面质量管理工作纳入日常管理工作中，取得了显著的成绩。小组名称伊新煤业信息监测QC小组成立时间2011.8小组类型管理型小组人数8人注册日期2011.8培训时数20时/人活动课题安全监控系统技术创新保证安全监控系统的可靠性活动情况活动次数10次成员参加率100%活动时间2013年12月-------2014年11月小组成员2序号姓名性别年龄文化程度职务组内职务1姬伟男32大学队长组长2张树桥男38大学副队长成员3易川山男29本科副队长成员4苏红义男32大专班长成员5马天贵男36大专监测工成员6查玉鹏男32大专监测工成员7孙鹏男28大专监测工成员8郎鑫男29本科监测工成员二、选题理由目前我单位承担我矿井下安全监测监控系统的安装及维护工作，安全监测系统是一种自动采集数据、处理数据并进行控制的系统，它的正常运行对于保障矿井安全，提高矿井“一通三防”管理水平，增强矿井防灾抗灾能力具有非常重要的作用。1、我公司的监测监控系统因分站的安装地点不同电源供电有不稳定的情况，经常性引起分站故障，造成传输中断，不能24小时对井下的有毒有害气体进行实时监控，对矿井的生产造成了一定的不安全因素。2、2012年根据《煤矿安全规程》规定，井下采掘工作面传感器吊挂应距顶板300mm、距巷道侧壁不得小于200mm。由于有些巷道断面比较大，给传感器标校带来许多不便。3、在巷道迎头设置的甲烷传感器必须随着生产进度进行前移，因生产迎头生产设备多，现场总是出现“脏、乱、差”的现象，为此对现场传感器的前移及质量信息标准化造成了诸多不便及影响。4、排水系统是煤矿管理中重之重，排水泵如果不能正常运3行，会危及整个矿井的安全生产，甚至造成特大事故的发生，所以要求安全监控系统液位传感器必须灵敏可靠。三、现状调查我们QC小组对2013年12月～2014年11月单位因上述原因造成的影响统计如下：1、2013年12月-2014年8月，因井下分站供电电源停电时间超过两个小时，造成分站故障次数达到12次。2、2013年12月-2014年6月，井下采掘工作面传感器吊挂较高，每次安装吊挂及标校必须带梯子登高，增大了工人的工作难度，因登高问题给工人施工造成了诸多不安全因素。3、2013年12月-2014年6月，井下采掘工作面迎头出现电缆吊挂不整齐，甚至出现传感器距迎头距离过远的现象，不能有效的监测到迎头的有毒有害气体。4、矿井安全监控配套的液位传感器只能单一的反应水仓液位的高度，不能更加直观形象的反应水仓水位实时动态及有声报警功能。四、目标确定根据以上调查情况和统计结果，我们QC小组确定了本次活动目标：1、在监控分站电源箱内部安设小型继电器对分站电源的供电进行实时监测。为此我们小组在不失爆的原则下通过使JQX-10F型继电器对电源继电器箱进行了技术创新。将继电器的1、3#触点与电池电源箱内部变压器的127V输出端口连接，将2、10#触点与监控分站的信号输入端连接，在变压器正常供电的情况下形成常闭点，在变压器供电断电的情况下形成常开点。通过继电器常闭、常开的动作经监控分站信息采集将信号传输至调度室对电池电源箱供电实现实时监测。42、为解决传感器吊挂过高造成工人施工不方便的情况，结合现场实际我单位研制出了升降式传感器吊挂装置，利用控制箱、钢丝绳、转角环、顶座、横杆组成吊挂架。其工作原理是：控制箱运转牵引钢丝通过转角环、顶座带动...
