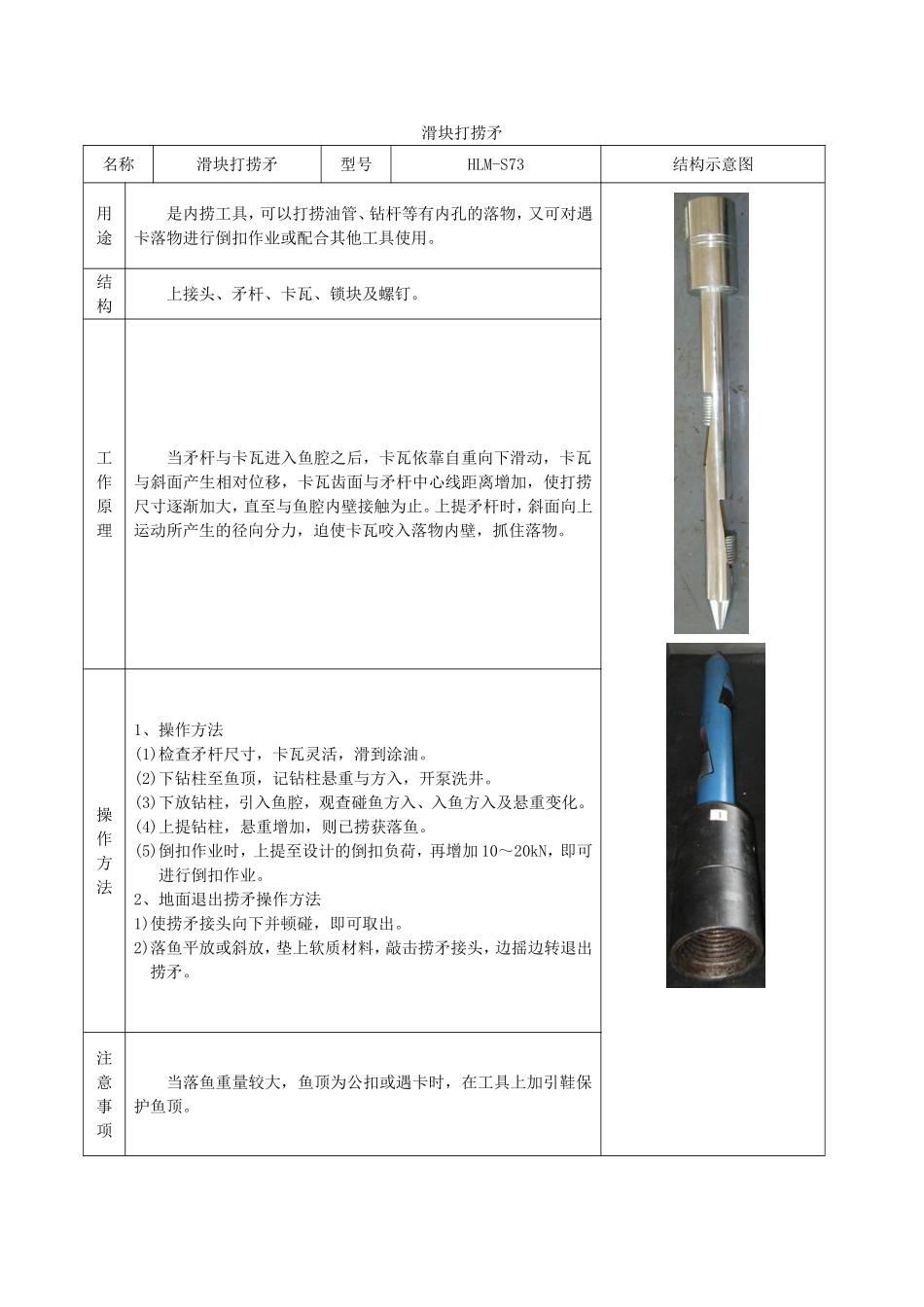

滑块打捞矛名称滑块打捞矛型号HLM-S73结构示意图用途是内捞工具，可以打捞油管、钻杆等有内孔的落物，又可对遇卡落物进行倒扣作业或配合其他工具使用。结构上接头、矛杆、卡瓦、锁块及螺钉。工作原理当矛杆与卡瓦进入鱼腔之后，卡瓦依靠自重向下滑动，卡瓦与斜面产生相对位移，卡瓦齿面与矛杆中心线距离增加，使打捞尺寸逐渐加大，直至与鱼腔内壁接触为止。上提矛杆时，斜面向上运动所产生的径向分力，迫使卡瓦咬入落物内壁，抓住落物。操作方法1、操作方法(1)检查矛杆尺寸，卡瓦灵活，滑到涂油。(2)下钻柱至鱼顶，记钻柱悬重与方入，开泵洗井。(3)下放钻柱，引入鱼腔，观查碰鱼方入、入鱼方入及悬重变化。(4)上提钻柱，悬重增加，则已捞获落鱼。(5)倒扣作业时，上提至设计的倒扣负荷，再增加10～20kN，即可进行倒扣作业。2、地面退出捞矛操作方法1)使捞矛接头向下并顿碰，即可取出。2)落鱼平放或斜放，垫上软质材料，敲击捞矛接头，边摇边转退出捞矛。注意事项当落鱼重量较大，鱼顶为公扣或遇卡时，在工具上加引鞋保护鱼顶。一把抓名称一把抓型号YBZ-116结构示意图用途打捞井底不规则的小件落物如钢球，螺栓等。结构由上接头与带抓齿的筒身焊接而成。工作原理一把抓下至井底后，将井底落鱼罩入抓齿之内或抓齿缝隙之间，依靠钻柱重量所产生的压力，将各抓齿压弯变形，再使钻柱旋转，将已经压弯变形的抓齿按其旋转方向形成螺旋状齿形，落鱼被抱紧或卡死而捞获。操作方法下至井底以上1～2m，冲净鱼顶停泵。下放钻柱，观察指重表，多次上提转动下放，找出最大方入下放钻柱，加钻压20～30kN，转动钻具3～4圈（井深时可增加1-2圈），指重表悬重恢复后，再加压10kN，转动钻柱5～7圈。操作完毕提离井底，转动钻柱离开旋转后的位置，再下放加压20～30kN，将变形抓齿顿死，提钻。注意事项1、齿形根据落物种类选择或设计，材料应选低碳钢。2、轻提轻放，不允许敲打钻柱。油管接箍捞矛名称油管接箍捞矛型号JKLM107结构示意图用途捞取鱼顶为接箍的工具。结构上接头、锁紧螺母、导向螺钉、芯轴、卡瓦、冲砂管等。工作原理接箍捞矛实质上是内外螺纹的对扣打捞。为了接箍捞矛进入接箍，卡瓦沿纵向开了若干个槽，每个槽间是一个卡瓦片，依其弹性变形进入接箍母螺纹中。又靠芯轴和卡瓦内外锥面贴合后的径向胀力，保持对扣后的连接性能，从而抓住落鱼。操作方法(1)根据井内鱼顶的接箍规格，选用捞矛及卡瓦。(2)将工具拧紧在打捞管柱最下端，下至距鱼顶1～2m处，开泵循环冲洗鱼顶，循环正常后停泵，入鱼。(3)悬重回降停止下放，慢慢上提，悬重增加打捞成功。(4)起钻。注意事项(1)被捞接箍必须是完好的。(2)出井后反转卡瓦即可退出工具。可退式打捞矛名称可退式打捞矛型号LM-T73结构示意图用途是从鱼腔内孔进行打捞的工具。可抓捞自由状态和遇卡管柱，还可与安全接头、上击器、加速器、管子割刀等组合使用。结构芯轴、圆卡瓦、释放环、引鞋。工作原理1.打捞井自由状态下，圆卡瓦外径略大于落物内径。工具入鱼后，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴紧落物内壁。随芯轴上行和提拉力的逐渐增加，芯轴、卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。2.退出：落鱼卡死，需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯齿形螺纹脱开，再正转钻具2～3圈，圆卡瓦沿芯轴锯齿形螺纹向下运动，直至紧贴释放环上端面，上提钻具退出落鱼。操作方法(1)根据落鱼内径尺寸，选用相适应的可退式打捞矛。(2)检查卡瓦串动量，工具处于自由状态。(3)接好钻具下钻至鱼顶以上2m，开泵循环慢探鱼顶；(4)探准鱼顶后，试提记录悬重。(5)正式打捞，捞矛入鱼，悬重下降时，反转钻具1～2圈，芯轴上行，卡瓦卡住落鱼。(6)上提钻具，悬重增加捞获，可起钻；悬重不增加，重复操作直至捞获。(7)退鱼时下击芯轴，正转钻具2～3圈上提即可退出工具。注意事项1、缓慢下放严禁猛顿。2、不能超负荷使用。可退式打捞筒名称篮式可退式打捞筒螺旋可退式打捞筒型号LT-03TALT-03TB结构示意图用途从管子外部进行打捞的工具，可打捞不同尺寸的油管、钻杆等鱼顶为圆柱形的落物，并可与震击类工具配合...
