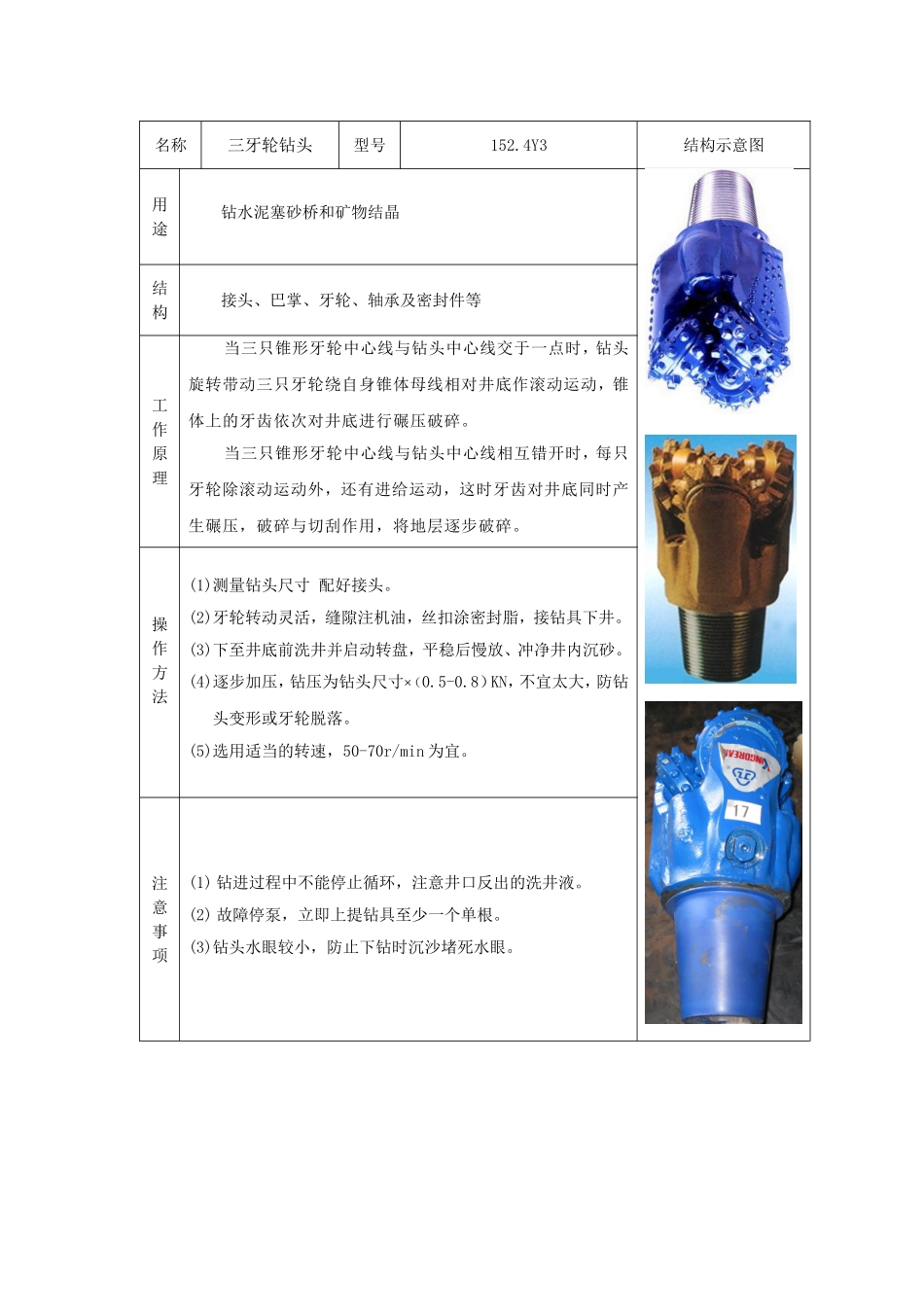

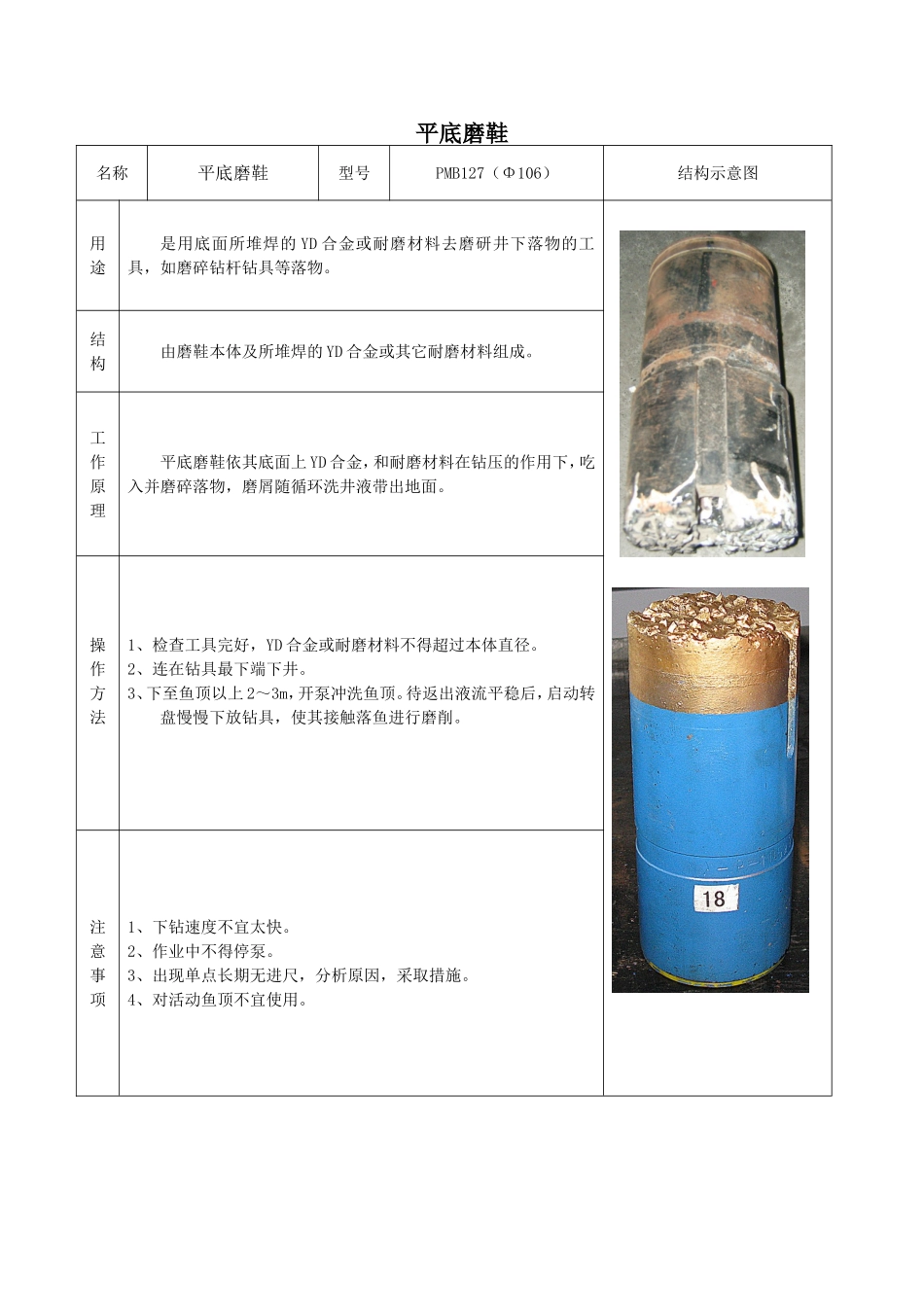

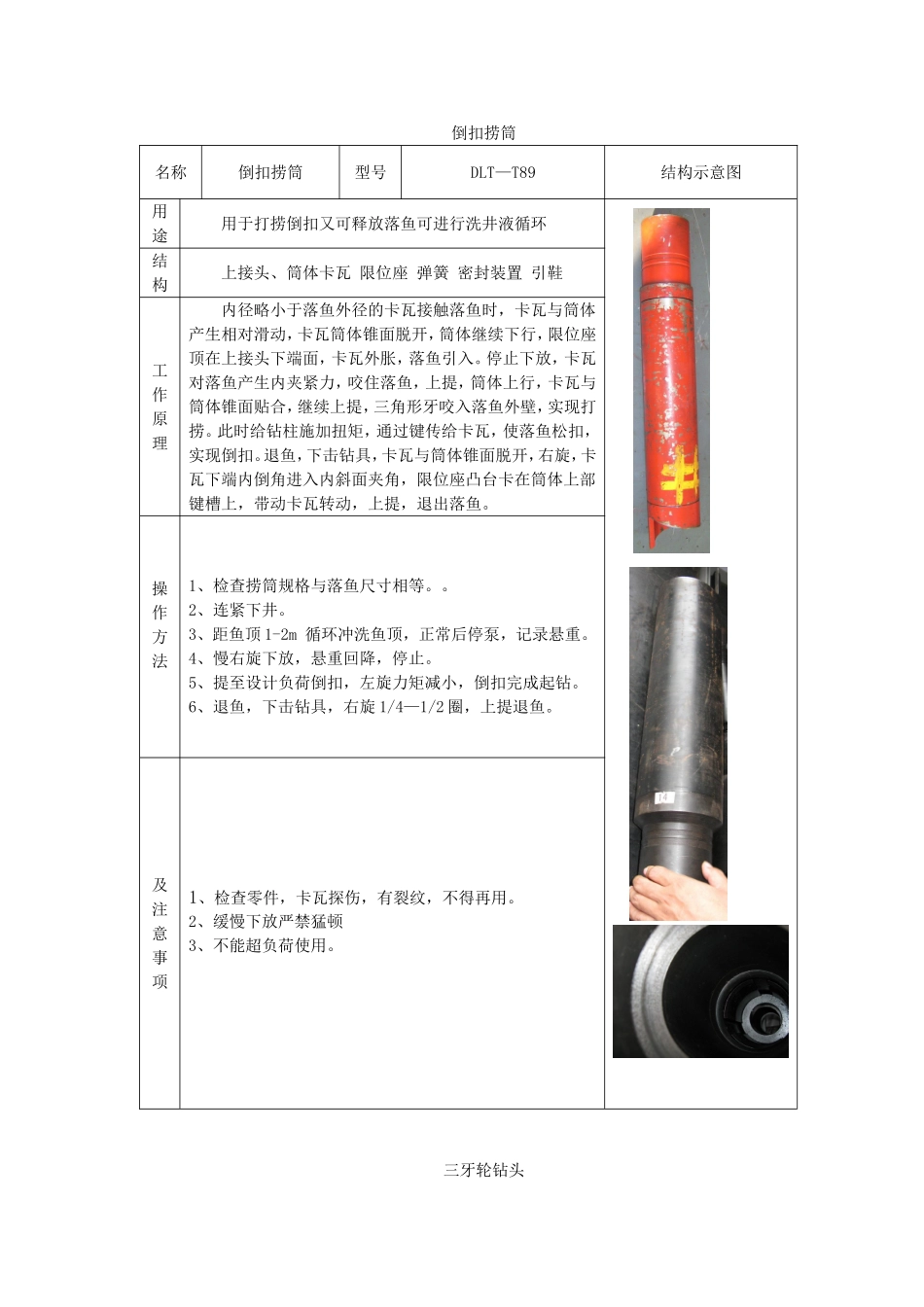

倒扣捞筒名称倒扣捞筒型号DLT—T89结构示意图用途用于打捞倒扣又可释放落鱼可进行洗井液循环结构上接头、筒体卡瓦限位座弹簧密封装置引鞋工作原理内径略小于落鱼外径的卡瓦接触落鱼时，卡瓦与筒体产生相对滑动，卡瓦筒体锥面脱开，筒体继续下行，限位座顶在上接头下端面，卡瓦外胀，落鱼引入。停止下放，卡瓦对落鱼产生内夹紧力，咬住落鱼，上提，筒体上行，卡瓦与筒体锥面贴合，继续上提，三角形牙咬入落鱼外壁，实现打捞。此时给钻柱施加扭矩，通过键传给卡瓦，使落鱼松扣，实现倒扣。退鱼，下击钻具，卡瓦与筒体锥面脱开，右旋，卡瓦下端内倒角进入内斜面夹角，限位座凸台卡在筒体上部键槽上，带动卡瓦转动，上提，退出落鱼。操作方法1、检查捞筒规格与落鱼尺寸相等。。2、连紧下井。3、距鱼顶1-2m循环冲洗鱼顶，正常后停泵，记录悬重。4、慢右旋下放，悬重回降，停止。5、提至设计负荷倒扣，左旋力矩减小，倒扣完成起钻。6、退鱼，下击钻具，右旋1/4—1/2圈，上提退鱼。及注意事项1、检查零件，卡瓦探伤，有裂纹，不得再用。2、缓慢下放严禁猛顿3、不能超负荷使用。三牙轮钻头名称三牙轮钻头型号152.4Y3结构示意图用途钻水泥塞砂桥和矿物结晶结构接头、巴掌、牙轮、轴承及密封件等工作原理当三只锥形牙轮中心线与钻头中心线交于一点时，钻头旋转带动三只牙轮绕自身锥体母线相对井底作滚动运动，锥体上的牙齿依次对井底进行碾压破碎。当三只锥形牙轮中心线与钻头中心线相互错开时，每只牙轮除滚动运动外，还有进给运动，这时牙齿对井底同时产生碾压，破碎与切刮作用，将地层逐步破碎。操作方法(1)测量钻头尺寸配好接头。(2)牙轮转动灵活，缝隙注机油，丝扣涂密封脂，接钻具下井。(3)下至井底前洗井并启动转盘，平稳后慢放、冲净井内沉砂。(4)逐步加压，钻压为钻头尺寸×（0.5-0.8）KN，不宜太大，防钻头变形或牙轮脱落。(5)选用适当的转速，50-70r/min为宜。注意事项(1)钻进过程中不能停止循环，注意井口反出的洗井液。(2)故障停泵，立即上提钻具至少一个单根。(3)钻头水眼较小，防止下钻时沉沙堵死水眼。平底磨鞋名称平底磨鞋型号PMB127（Φ106）结构示意图用途是用底面所堆焊的YD合金或耐磨材料去磨研井下落物的工具，如磨碎钻杆钻具等落物。结构由磨鞋本体及所堆焊的YD合金或其它耐磨材料组成。工作原理平底磨鞋依其底面上YD合金，和耐磨材料在钻压的作用下，吃入并磨碎落物，磨屑随循环洗井液带出地面。操作方法1、检查工具完好，YD合金或耐磨材料不得超过本体直径。2、连在钻具最下端下井。3、下至鱼顶以上2～3m，开泵冲洗鱼顶。待返出液流平稳后，启动转盘慢慢下放钻具，使其接触落鱼进行磨削。注意事项1、下钻速度不宜太快。2、作业中不得停泵。3、出现单点长期无进尺，分析原因，采取措施。4、对活动鱼顶不宜使用。领眼磨鞋名称领眼磨鞋型号LYMX140（Φ116）结构示意图用途用于磨削有内孔，且在井下处于不定而晃动的落物。结构领眼磨鞋由磨鞋体，领眼锥体或圆柱体两部分组成。工作原理领眼磨鞋主要是靠进入落物内的锥体或圆柱体将落物定位，然后随着钻具旋转，焊有YD合金的磨鞋磨削落物，磨削下的铁屑被洗井液带到地面。操作方法(1)下井前检查钻杆丝扣完好，水眼是否畅通，YD合金或耐磨材料不得超过本体直径。(2)将平底磨鞋连接在工具最下端下井。(3)下至鱼顶以上2～3m，开泵冲洗鱼顶。待井口返出洗井液流平稳之后，启动转盘慢慢下放钻具，使其接触落鱼进行磨削。注意事项(1)使用前清理水眼。每下入200～300m时，洗井一次。(2)在下入斜井中时，下钻速度应慢。(3)遇到落物内孔堵死或部分堵死，除洗井外，还需用焊有YD合金的锥体或圆柱体磨削。Y341封隔器名称Y341封隔器型号Y341-148结构示意图用途用于分层注水、酸化和挤堵。结构主要由座封部分、密封部分、洗井部分组成。上、下接头、缸套、上、下缸套、活塞、浮动活塞、上、下活塞、锁环座、锁环套、中心管、胶筒、隔环、锁块、剪钉。工作原理座封：从油管内加液压，通过连接头的小孔作用在上下活塞上，使活塞推动锁套和密封环上行，压缩胶筒，直径变大封隔油套环空。洗井：套管内加液压，打开反洗井活塞，胶筒上下联通...
