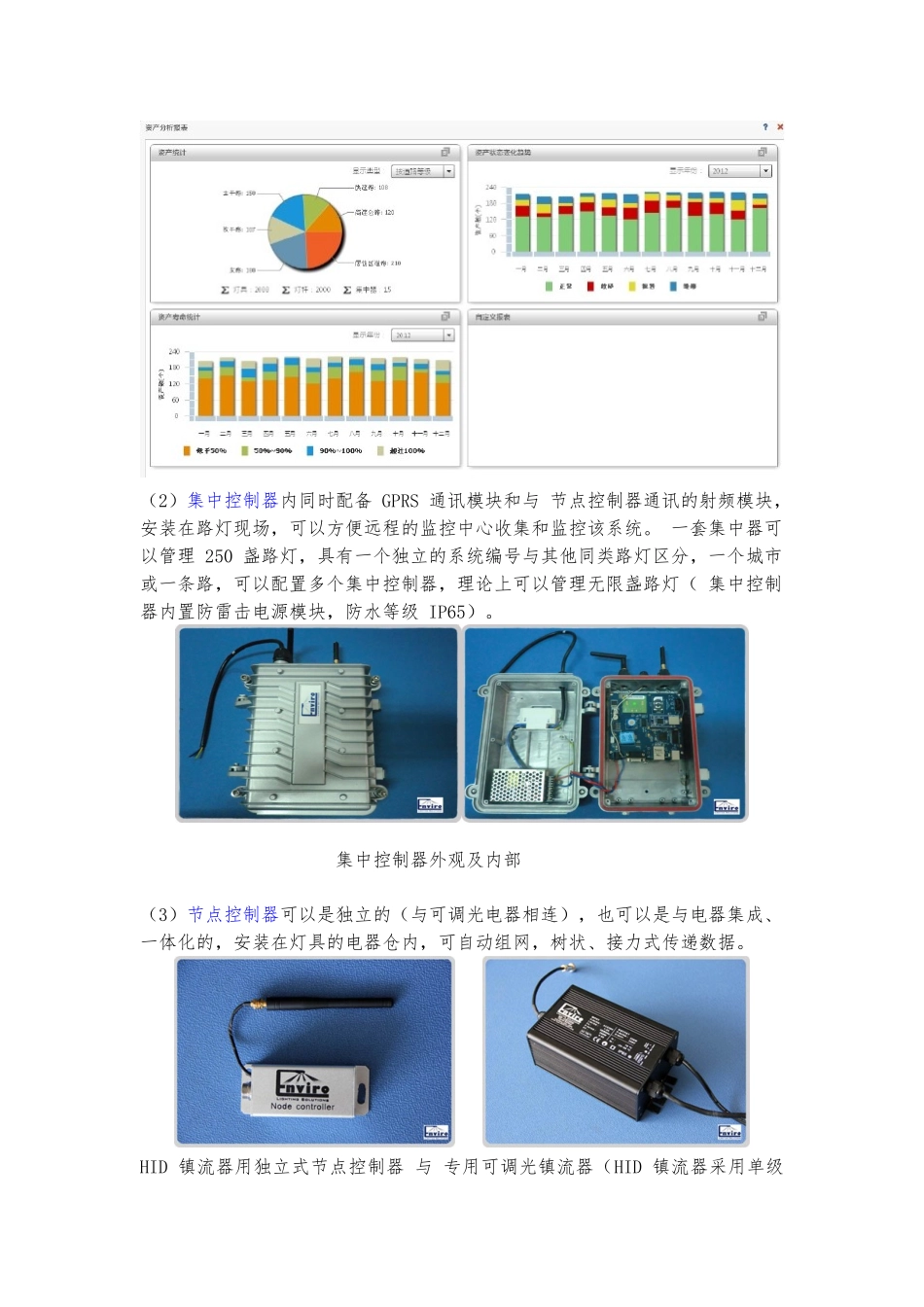

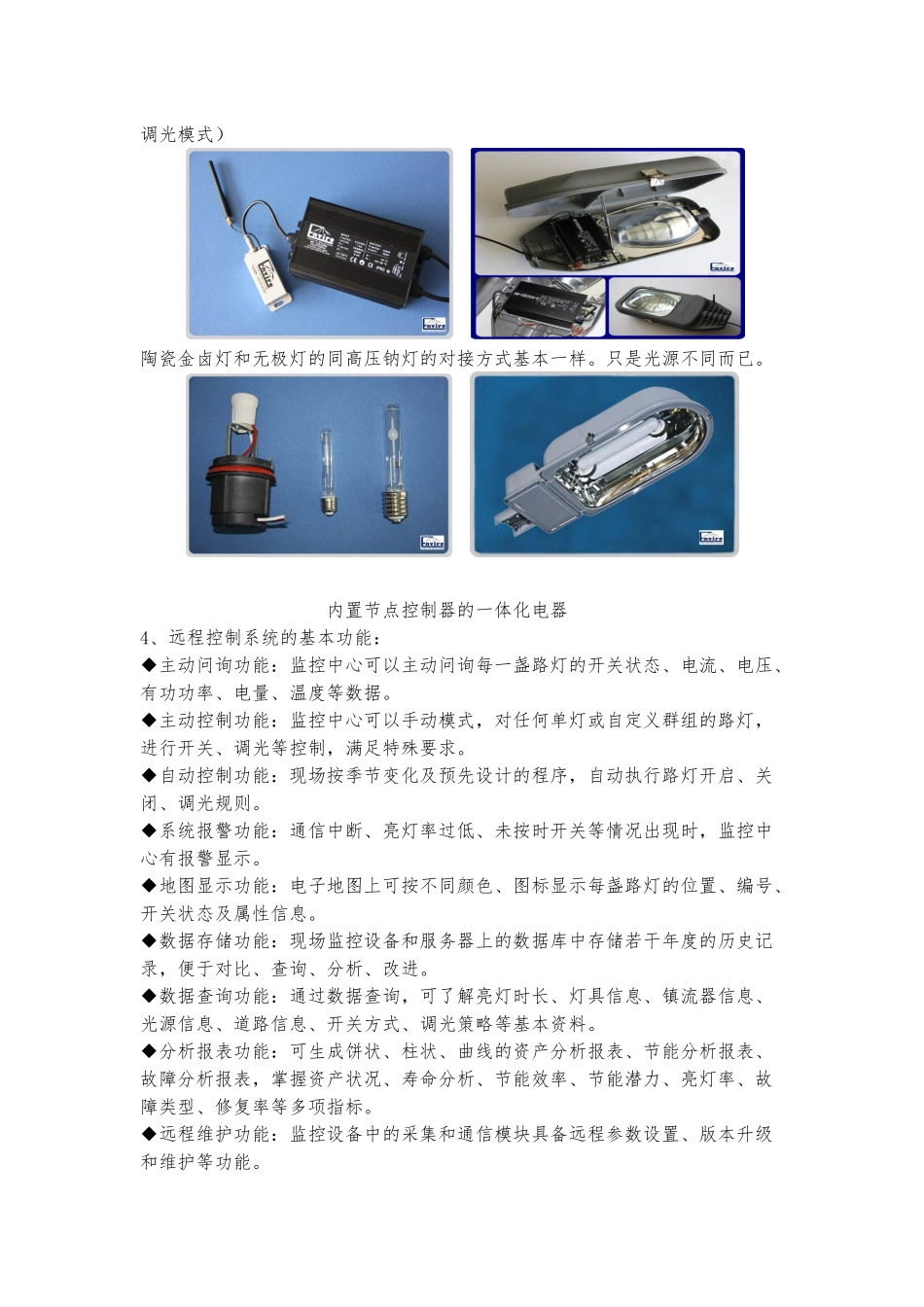

伊万诺-物联网远程无线路灯控制系统介绍1、远程控制系统描述道路照明远程控制系统,是通过一台已连接互联网的电脑终端,与远程数据中心通讯,实现对部署在任何范围内的路灯,进行远程单灯或多灯的开关、调光、检测、管理等控制,达到高效运营、节约成本、降低能耗、人性化管理等目的。该系统采取无线射频、电力载波相结合,以路灯为单位组成低功率的网状网络,实现对高压钠灯、LED、陶瓷金卤灯、无极灯等多种光源的集群化管理。通过终端的节点控制器,可对路灯亮度调节和开关控制,同时采集路灯的电压、电流、温度等信息,为远程灯状态诊断、故障报警等提供依据。2、远程控制系统的工作原理及运行结构3、远程控制系统的组成该系统可分为监控中心、集中控制器、节点控制器三部份:(1)监控中心至少配备一台已连入互联网的电脑,通过监控软件与专用服务器通讯(服务器有条件的可以自备),用来监视现场路灯状态,控制单灯、一组或多组路灯的开关或调整功率。控制方式可以是人为操作,随时控制,也可以设定规则,自动执行。该系统可实现人性化、智能化管理,按照明需要调整路灯功率和照明时间,从而节约能源消耗减少现场巡视成本。(内置Google免费地图,可在地图上标注路灯位置,通过颜色可以区分不同状态)(2)集中控制器内同时配备GPRS通讯模块和与节点控制器通讯的射频模块,安装在路灯现场,可以方便远程的监控中心收集和监控该系统。一套集中器可以管理250盏路灯,具有一个独立的系统编号与其他同类路灯区分,一个城市或一条路,可以配置多个集中控制器,理论上可以管理无限盏路灯(集中控制器内置防雷击电源模块,防水等级IP65)。集中控制器外观及内部(3)节点控制器可以是独立的(与可调光电器相连),也可以是与电器集成、一体化的,安装在灯具的电器仓内,可自动组网,树状、接力式传递数据。HID镇流器用独立式节点控制器与专用可调光镇流器(HID镇流器采用单级调光模式)陶瓷金卤灯和无极灯的同高压钠灯的对接方式基本一样。只是光源不同而已。内置节点控制器的一体化电器4、远程控制系统的基本功能:◆主动问询功能:监控中心可以主动问询每一盏路灯的开关状态、电流、电压、有功功率、电量、温度等数据。◆主动控制功能:监控中心可以手动模式,对任何单灯或自定义群组的路灯,进行开关、调光等控制,满足特殊要求。◆自动控制功能:现场按季节变化及预先设计的程序,自动执行路灯开启、关闭、调光规则。◆系统报警功能:通信中断、亮灯率过低、未按时开关等情况出现时,监控中心有报警显示。◆地图显示功能:电子地图上可按不同颜色、图标显示每盏路灯的位置、编号、开关状态及属性信息。◆数据存储功能:现场监控设备和服务器上的数据库中存储若干年度的历史记录,便于对比、查询、分析、改进。◆数据查询功能:通过数据查询,可了解亮灯时长、灯具信息、镇流器信息、光源信息、道路信息、开关方式、调光策略等基本资料。◆分析报表功能:可生成饼状、柱状、曲线的资产分析报表、节能分析报表、故障分析报表,掌握资产状况、寿命分析、节能效率、节能潜力、亮灯率、故障类型、修复率等多项指标。◆远程维护功能:监控设备中的采集和通信模块具备远程参数设置、版本升级和维护等功能。◆系统拓展功能:系统可在允许范围,自由增减终端设备的数量;还可以扩展、接纳其他电子设备,如远程抄表、交通监控、气候监测、电子开关等。◆防盗监测功能:可防止线路盗电、线路破损、线缆切断、故障点监测。5、远程管理平台的优势(1)真正的按需照明照明的首要目的是保障道路交通的安全;车流、人流、天气、环境光照、位置、亮化美观等因素都是实现按需照明需要综合考虑的因素(2)可持续挖掘的节能潜力更精细、更科学的能耗计量手段是可持续挖掘节能潜力的必要手段;窃电的危害;过度照明、无效照明、黄昏黎明、误亮灯、开灯巡检等等都是可以借由新的技术手段予以规避;(3)巡查和维修的效率人工巡查耗时耗力;设施的工作状态、寿命状况无法有效快速获得,没有更先进的手段来提升管理水平;没有有效手段合理规划维修的备品准备,路径规划;(4)基于云平台的专业服务稳定、...
