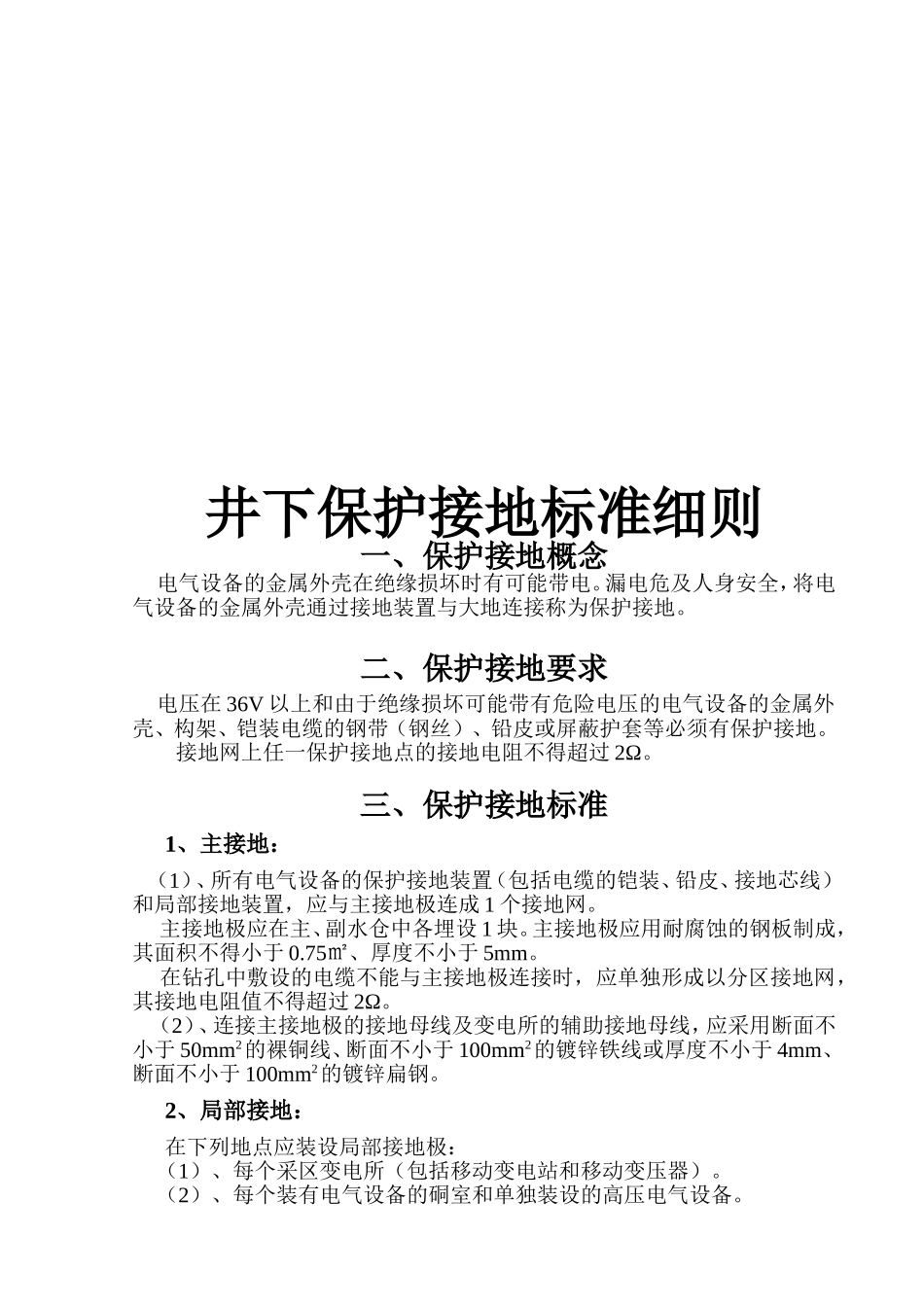

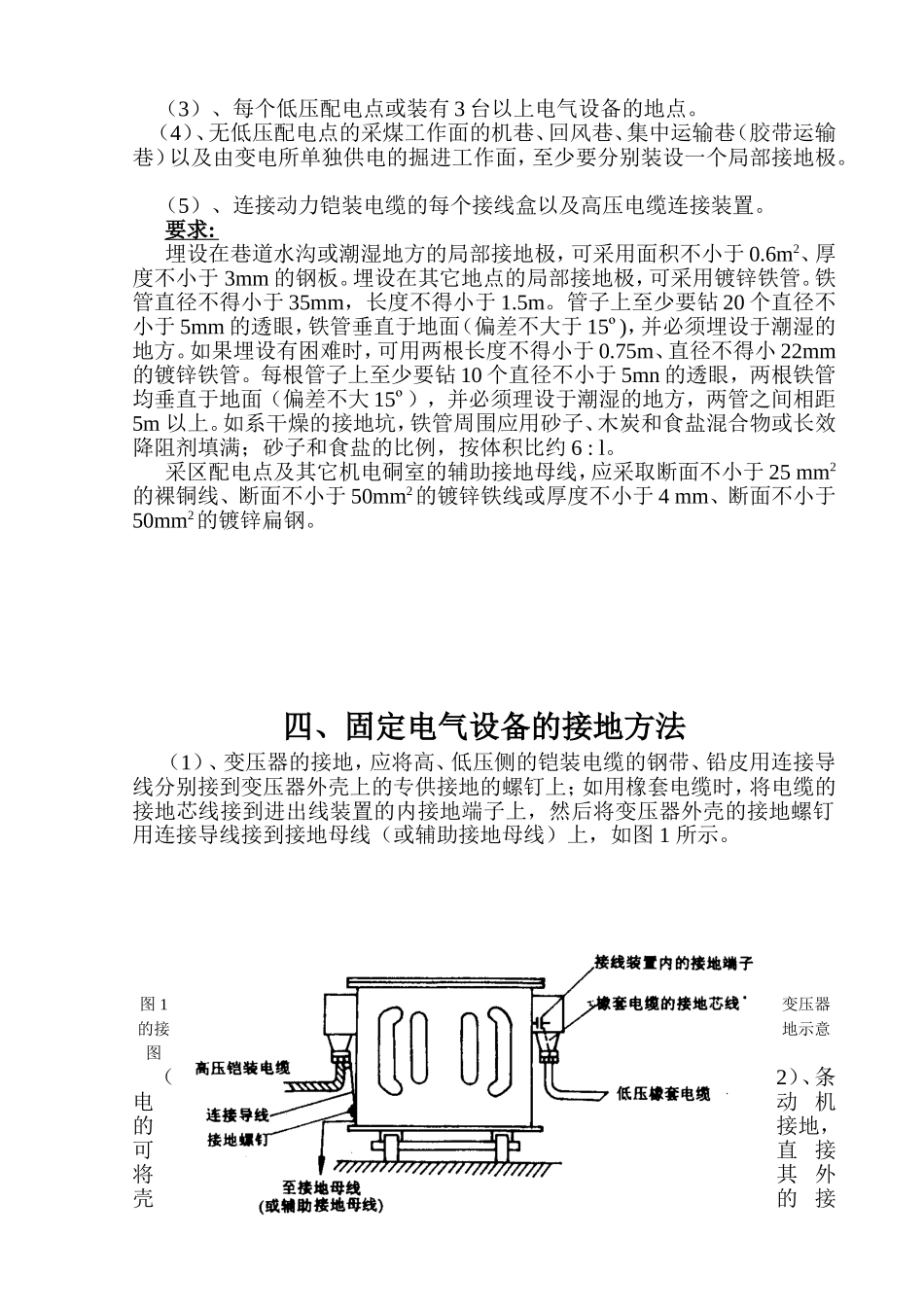

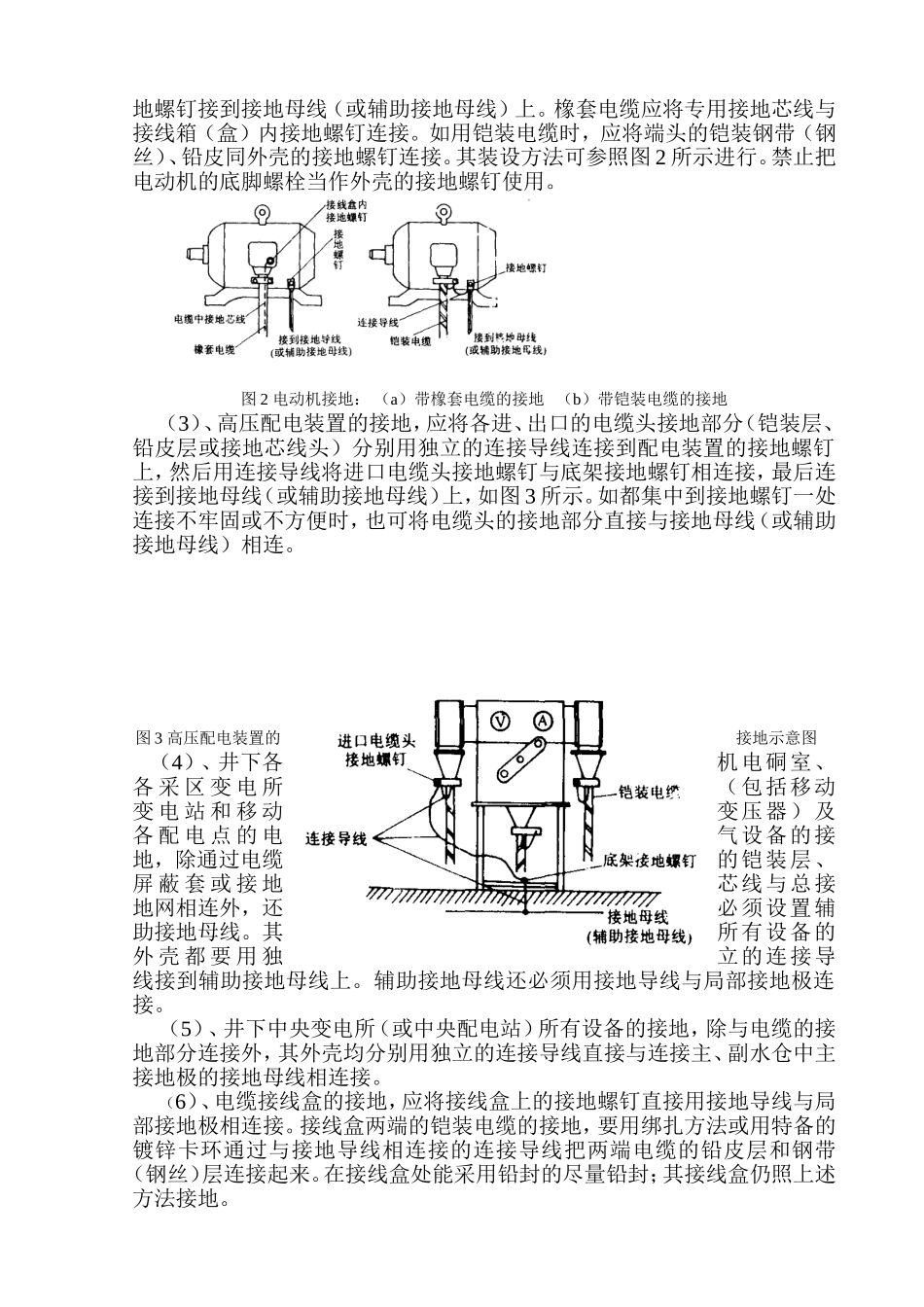

井下保护接地标准细则一、保护接地概念电气设备的金属外壳在绝缘损坏时有可能带电。漏电危及人身安全，将电气设备的金属外壳通过接地装置与大地连接称为保护接地。二、保护接地要求电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（钢丝）、铅皮或屏蔽护套等必须有保护接地。接地网上任一保护接地点的接地电阻不得超过2Ω。三、保护接地标准1、主接地：（1）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连成1个接地网。主接地极应在主、副水仓中各埋设1块。主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75㎡、厚度不小于5mm。在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过2Ω。（2）、连接主接地极的接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。2、局部接地：在下列地点应装设局部接地极：（1）、每个采区变电所（包括移动变电站和移动变压器）。（2）、每个装有电气设备的硐室和单独装设的高压电气设备。（3）、每个低压配电点或装有3台以上电气设备的地点。（4）、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。（5）、连接动力铠装电缆的每个接线盒以及高压电缆连接装置。要求:埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m2、厚度不小于3mm的钢板。埋设在其它地点的局部接地极，可采用镀锌铁管。铁管直径不得小于35mm，长度不得小于1.5m。管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面（偏差不大于15º)，并必须埋设于潮湿的地方。如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小22mm的镀锌铁管。每根管子上至少要钻10个直径不小于5mn的透眼，两根铁管均垂直于地面（偏差不大15º），并必须理设于潮湿的地方，两管之间相距5m以上。如系干燥的接地坑，铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满；砂子和食盐的比例，按体积比约6:l。采区配电点及其它机电硐室的辅助接地母线，应采取断面不小于25mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4mm、断面不小于50mm2的镀锌扁钢。四、固定电气设备的接地方法（1）、变压器的接地，应将高、低压侧的铠装电缆的钢带、铅皮用连接导线分别接到变压器外壳上的专供接地的螺钉上；如用橡套电缆时，将电缆的接地芯线接到进出线装置的内接地端子上，然后将变压器外壳的接地螺钉用连接导线接到接地母线（或辅助接地母线）上，如图1所示。图1变压器的接地示意图（2）、条电动机的接地，可直接将其外壳的接地螺钉接到接地母线（或辅助接地母线）上。橡套电缆应将专用接地芯线与接线箱（盒）内接地螺钉连接。如用铠装电缆时，应将端头的铠装钢带（钢丝）、铅皮同外壳的接地螺钉连接。其装设方法可参照图2所示进行。禁止把电动机的底脚螺栓当作外壳的接地螺钉使用。图2电动机接地：（a）带橡套电缆的接地（b）带铠装电缆的接地（3）、高压配电装置的接地，应将各进、出口的电缆头接地部分（铠装层、铅皮层或接地芯线头）分别用独立的连接导线连接到配电装置的接地螺钉上，然后用连接导线将进口电缆头接地螺钉与底架接地螺钉相连接，最后连接到接地母线（或辅助接地母线）上，如图3所示。如都集中到接地螺钉一处连接不牢固或不方便时，也可将电缆头的接地部分直接与接地母线（或辅助接地母线）相连。图3高压配电装置的接地示意图（4）、井下各机电硐室、各采区变电所（包括移动变电站和移动变压器）及各配电点的电气设备的接地，除通过电缆的铠装层、屏蔽套或接地芯线与总接地网相连外，还必须设置辅助接地母线。其所有设备的外壳都要用独立的连接导线接到辅助接地母线上。辅助接地母线还必须用接地导线与局部接地极连接。（5）、井下中央变电所（或中央配电站）所有设备的接地，除与电缆的接地部分连接外，其外壳均分别用独立的连接导线直接与连接主、副水仓中...
