ESPRIT2013 线切割手册VIP免费

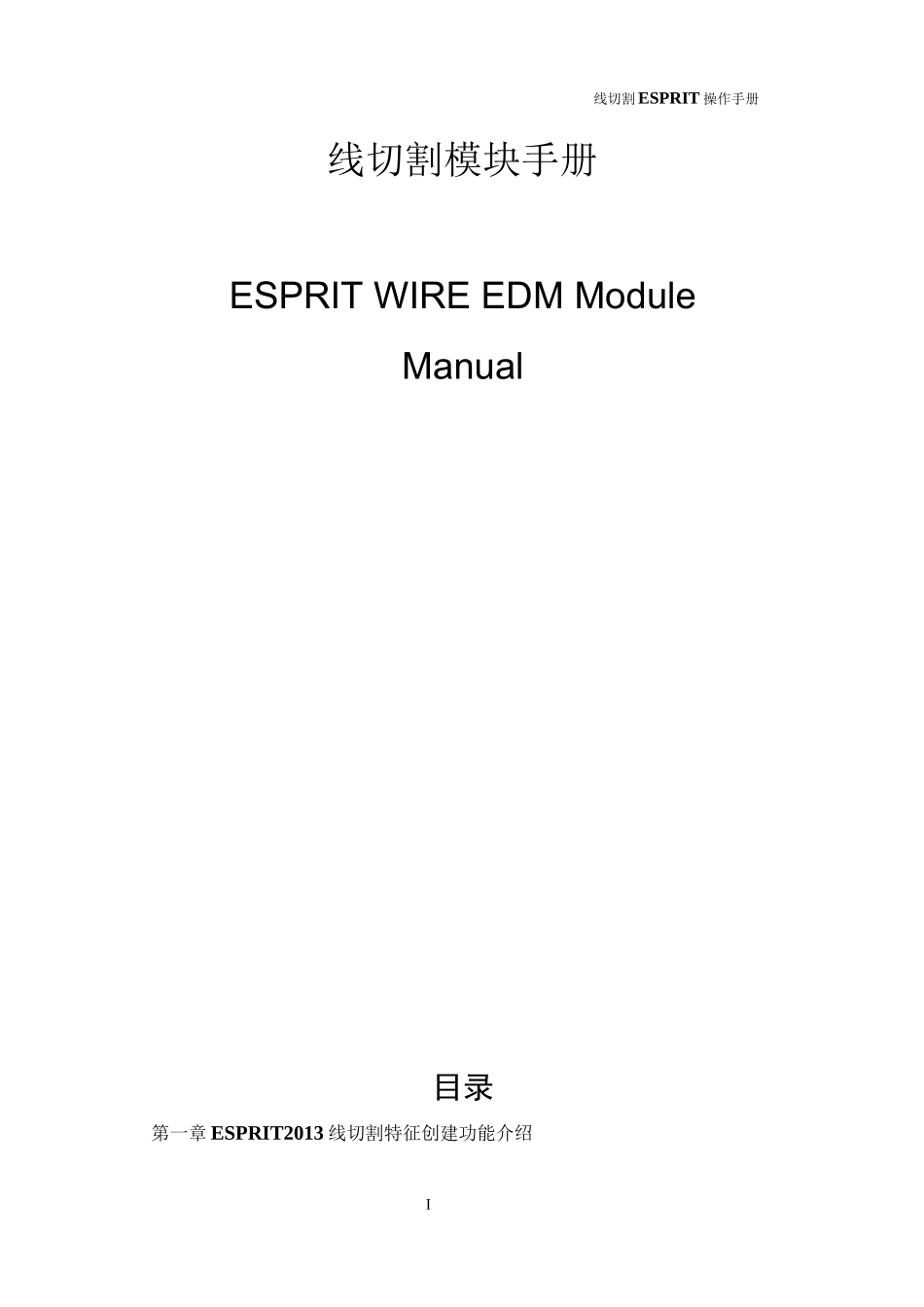

ESPRIT2013 线切割手册_第1页
1/61

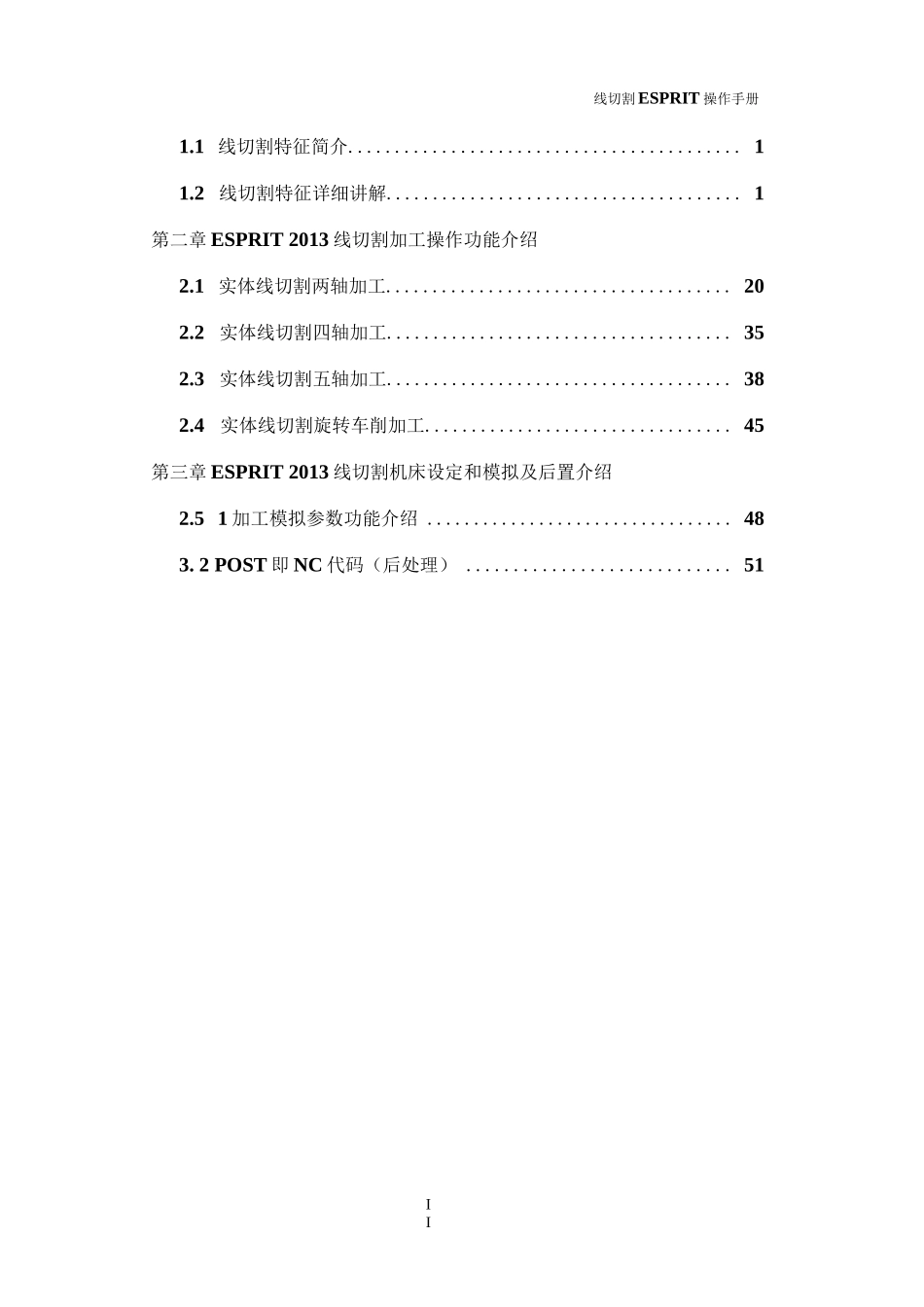

ESPRIT2013 线切割手册_第2页
2/61
ESPRIT2013 线切割手册_第3页
3/61
I线切割ESPRIT操作手册线切割模块手册ESPRITWIREEDMModuleManual目录第一章ESPRIT2013线切割特征创建功能介绍II线切割ESPRIT操作手册1.1线切割特征简介..........................................11.2线切割特征详细讲解......................................1第二章ESPRIT2013线切割加工操作功能介绍2.1实体线切割两轴加工.....................................202.2实体线切割四轴加工.....................................352.3实体线切割五轴加工.....................................382.4实体线切割旋转车削加工.................................45第三章ESPRIT2013线切割机床设定和模拟及后置介绍2.51加工模拟参数功能介绍.................................483.2POST即NC代码(后处理)............................511线切割ESPRIT操作手册第一章ESPRIT2013线切割特征创建功能介绍1.1线切割特征简介电手动链特征一一点选起始点后,依次点选下一个点位置及图素建立特征,结束时,点击"循环停止”图标■;生自动链特征一一点选起始点后,再点选下一个连接的图素,然后点选结束点来建立特征,结束时,点击“循环停止”图标■;■特征抓取识别一一通过选取实体、编组的几何线框、实体面自动创建2轴,4轴或5轴定位加工特征;P零件轮廓——针对实体,NURB曲面或组件进行剖面产生零件轮廓或投影实体,NURB曲面或组件获取最大外轮廓;5规则特征规则特征是针对5轴联动线切割加工开发,通过选择实体面的连续侧壁提取出规则特征。1.2线切割特征详细讲解ESPRiT是基于特征的加工软件,一个优化的特征可以为加工减少编程和机器的加工时间。下面将详细对特征的创建进行说明。I忆■:n力尊今D■◎/焱各I◎⑥图1」ζj手动连接特征“ManualChainn操作步骤:1.点击3图标,如图1.1所示,选择开始点;2.依次选择其它的点;3•点击■图标,结束选择,生成特征。依次选择其它点图1.2选择开始点结束选择创建特征2线切割ESPRIT操作手册自拔模特征创建‘BaftFeature"步骤:1)选取需要加工的实体、线框或实体面;2)点击自【拔模特征】图标,系统弹出对话框,如图L5所示;3)在对话框内揄入合适的参数;4)点击“确定"按钮,特征和穿丝点自动产生。选择图形点出现对话框做好特征图1.51)点击图标噌2)在绘图区域选择开始点;3)选择下一个图素(如果是线段选取线段本身,如果是圆弧则选取圆弧);4)选择结束点生成特征,结果如图所示。PS:开始点和结束点为同一个点方法二:步骤:图1.3速方式);2)点击电图标,自动生成特征。1)选择需要生成特征的图素/图形(可以通过一次性框选或其它快方法一:步骤:里自动连接构征"AutoChain"有两种创建方法。选择结束点特征自动生成选取图素3线切割ESPRIT操作手册③平面高度W120.OOOOOOIfeJXY∣δ?000000拨模特征属性:零件类型:设定需要加工的类型A.冲块Punch(凸模):一般用在闭合的图形中。加工的补偿方向是从特征的外侧。B.凹模Die:一般用在闭合的图形中。凹模的补偿方向是从特征的内侧。C.打开左侧OPenIeft:一般用在不闭合的图形中。在特征方向补偿为左侧。D.打开右侧OPenright:一般用在不闭合的图形中。在特征方向补偿为右侧E.孔:只用于圆孔几何上F.左车削轮廓:用在旋转面加工和旋转轮廓加工G.右车削轮廓:用在旋转面加工和旋转轮廓加工优先:H.仅圆锥拔模角:生成直伸或带锥度特征,产生的特征只能够适合2轴轮廓加工。I.圆锥拔模角后直纹:软件根据图形自动生成直伸、锥度、锥度加直伸(刀口)或者4轴特征。J.仅直纹特征:只生成4轴特征。K.轮廓生成位置:当零件类型为左车削轮廓或右车削轮廓时请选择顶部或底部作为加工位置。自动创建对应线:L.没有:依照所选择的线与曲面连接线生成匹配线M.一对一:针对上下轮廓的每一图素或曲面自动生成匹配线最大穿线孔直径:当穿线点使用圆表示时,软件避开穿线点(圆)的最大直径。孔:设定当零件类型为【孔】时,搜索孔的大小范围。最大直径:最小直径:开始点:进刀类型:设定进刀类型N.法向:以垂直直线为进退刀方式,切入点所在的边通过角度控制。O.中间:以直线中点为进退刀方式,切入点所在的边通过...
