余热锅炉安装作业指导书VIP免费

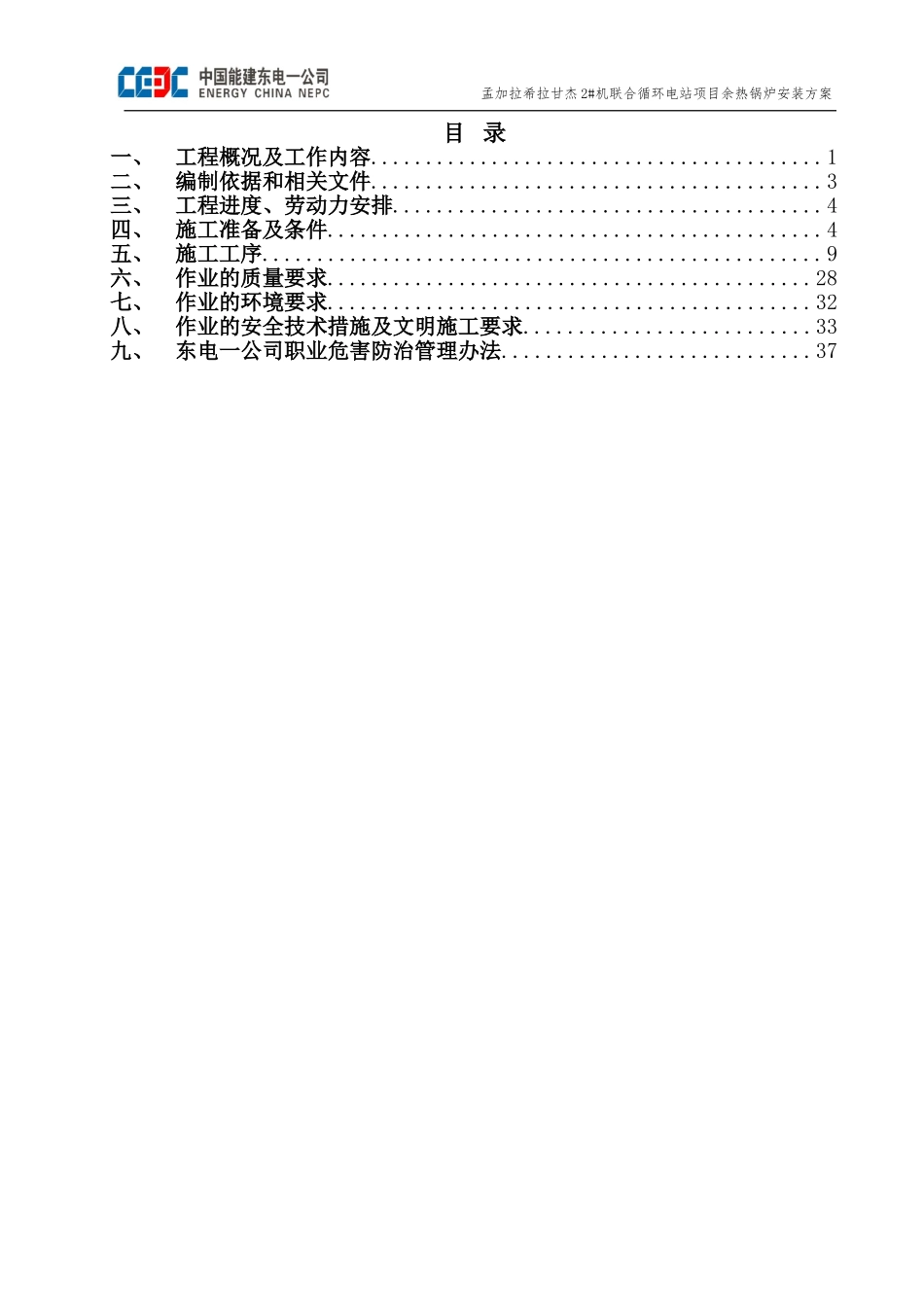

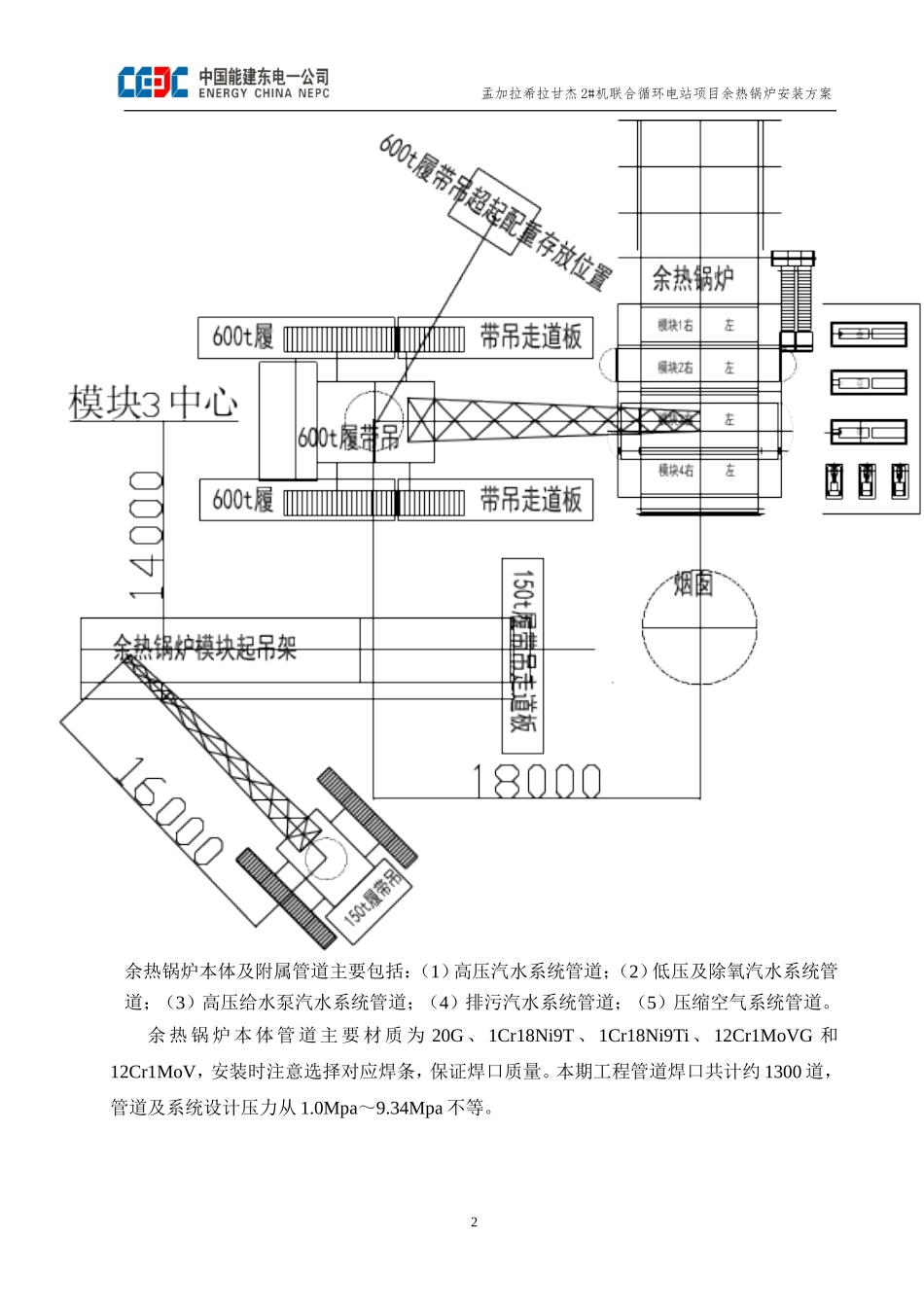

孟加拉希拉甘杰2#机联合循环电站项目余热锅炉安装方案目录一、工程概况及工作内容.........................................1二、编制依据和相关文件.........................................3三、工程进度、劳动力安排.......................................4四、施工准备及条件.............................................4五、施工工序...................................................9六、作业的质量要求............................................28七、作业的环境要求............................................32八、作业的安全技术措施及文明施工要求..........................33九、东电一公司职业危害防治管理办法............................371孟加拉希拉甘杰2#机联合循环电站项目余热锅炉安装方案一、工程概况及工作内容1.1工程概况孟加拉希拉甘杰225MW联合循环电厂（2号机）余热锅炉总图工程中的余热锅炉是由杭州锅炉集团股份有限公司设计生产，本方案为燃气—蒸汽联合循环电站中自然循环余热锅炉的安装而编制。1.2工程内容余热锅炉设备主要包括入口烟道，钢架，护板，模块，高压锅筒，低压锅筒，除氧器，出口烟道，平台梯子，炉顶雨罩，本体及附属管道等组成。余热锅炉钢架共分A、B两排，1-9轴，共计18根钢架立柱和18根钢梁（顶梁和底梁各9根）10轴为烟囱中心。1轴到4轴之间为余热锅炉入口烟道，5轴到9轴之间为余热锅炉模块，9轴到10轴之间为余热锅炉出口烟道。余热锅炉钢架总尺寸为：长度为24.40米，宽度为10.13米，钢架最高处的高度为24.25m。余热锅炉钢架采用的是钢架梁柱和护板结合为一体、带有内保温的墙板结构，钢架和护板即作为承受所有受热面模块、汽包等部件的吊挂和支承，又是燃机排气和受热面热交换的气密封的烟气通道。余热锅炉模块共计8件：1#模块为高温过热器（高过2和高过1）2件总重93t；2#模块为高压蒸发器，2件总重234t；3#模块为高压省煤器，低压过热器，低压蒸发器，2件总重352t；4#模块为低压省煤器，2件总重为166t。1#模块安装至5-6轴之间，2#模块安装至6-7轴至之间，3#模块安装至7-8轴之间，4#模块安装至8-9轴之间。受热面模块由多个管屏加相应的炉顶护板、吊挂装置、吊挂梁、顶部部分连接管、挡烟板、管道及上下部联箱、疏水管道等组成。余热锅炉吊装以CC2800-1/600t履带吊和QUY150A(C)/150t履带吊为主要吊装机械，QY50K/50t汽车吊和25t拖车为辅助运输吊装机械。600t履带吊车主要参数选取主臂长72m，余热锅炉钢架组合件最重小于30t，600ｔ履带吊主吊钩及副吊钩的重量合计为15t，组合件起吊重量小于45ｔ，3#模块为余热锅炉最重组合件。3#模块组合件352ｔ共二组，单组重176ｔ,模块安装起吊架26ｔ，600ｔ履带吊主吊钩及副吊钩的重量合计为15t总计组合件起吊重量小于218ｔ。600t履带吊无超起配重，作业半径为选用18m，吊装重量为133t，加100ｔ超起配重吊装重量234ｔ详见吊车性能表。下图为模块吊装机械平面布置图2孟加拉希拉甘杰2#机联合循环电站项目余热锅炉安装方案余热锅炉本体及附属管道主要包括：（1）高压汽水系统管道；（2）低压及除氧汽水系统管道；（3）高压给水泵汽水系统管道；（4）排污汽水系统管道；（5）压缩空气系统管道。余热锅炉本体管道主要材质为20G、1Cr18Ni9T、1Cr18Ni9Ti、12Cr1MoVG和12Cr1MoV，安装时注意选择对应焊条，保证焊口质量。本期工程管道焊口共计约1300道，管道及系统设计压力从1.0Mpa～9.34Mpa不等。3孟加拉希拉甘杰2#机联合循环电站项目余热锅炉安装方案上图为1期锅炉本体管道示意图，２期锅炉本体管道布置与１期相对称二、编制依据和相关文件2.1《电力建设安全工作规程》（DL5009.1-2014）2.2《电力建设安全健康环境管理工作规定》2.3《电力建设施工及技术规范》（第二部分：锅炉机组DL5190—2012）2.4《电力建设施工质量验收及评价规程》（第二部分：锅炉机组，DL/T5210-2012）2.5杭州锅炉厂图纸及技术文件三、工程进度、劳动力安排3.1施工进度4孟加拉希拉甘杰2#机联合循环电站项目余热锅炉安装方案余热锅炉设备安装施工计划:于2016年11月15日开工至2017年2月20日止完成。3.2劳动力...
