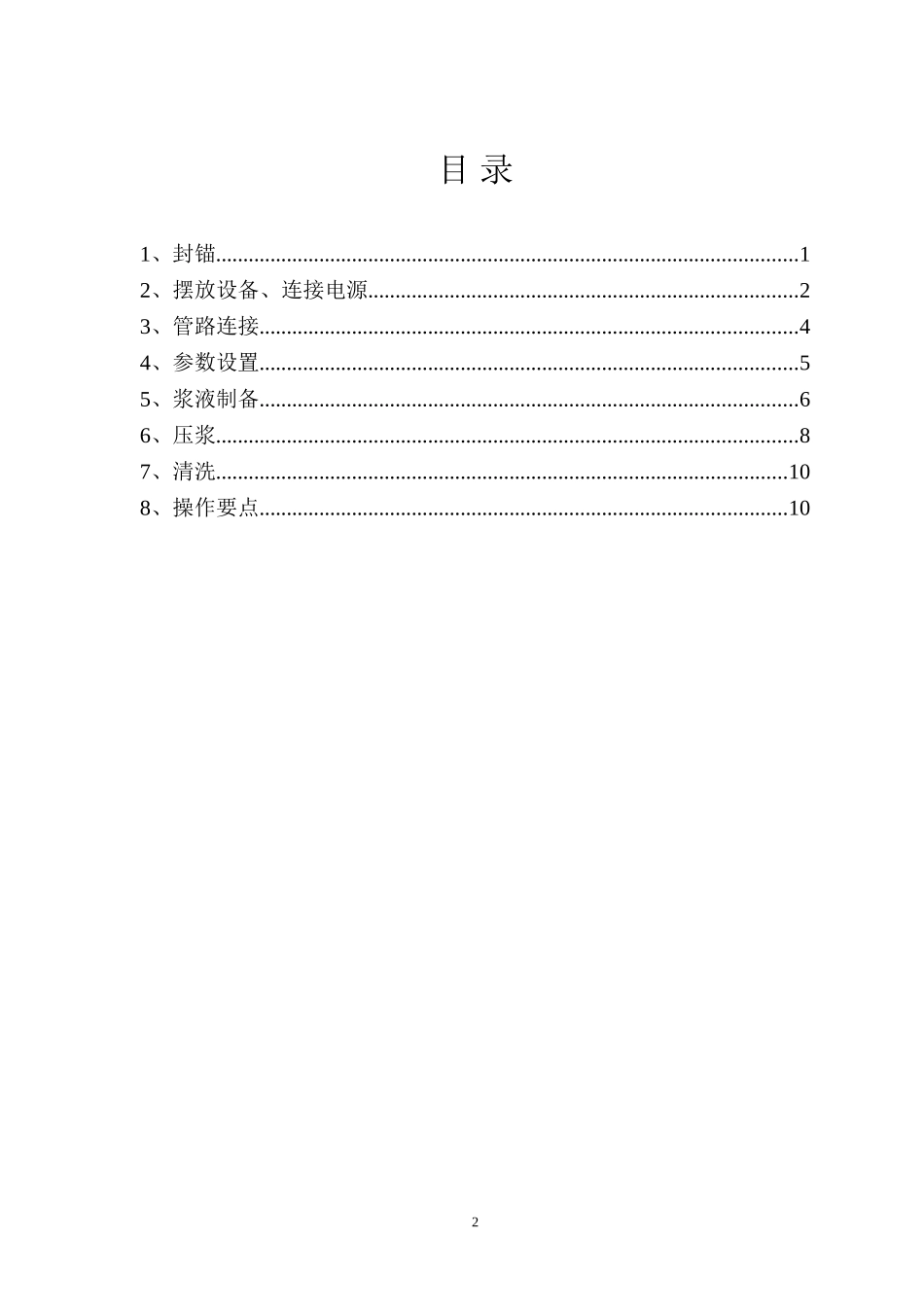

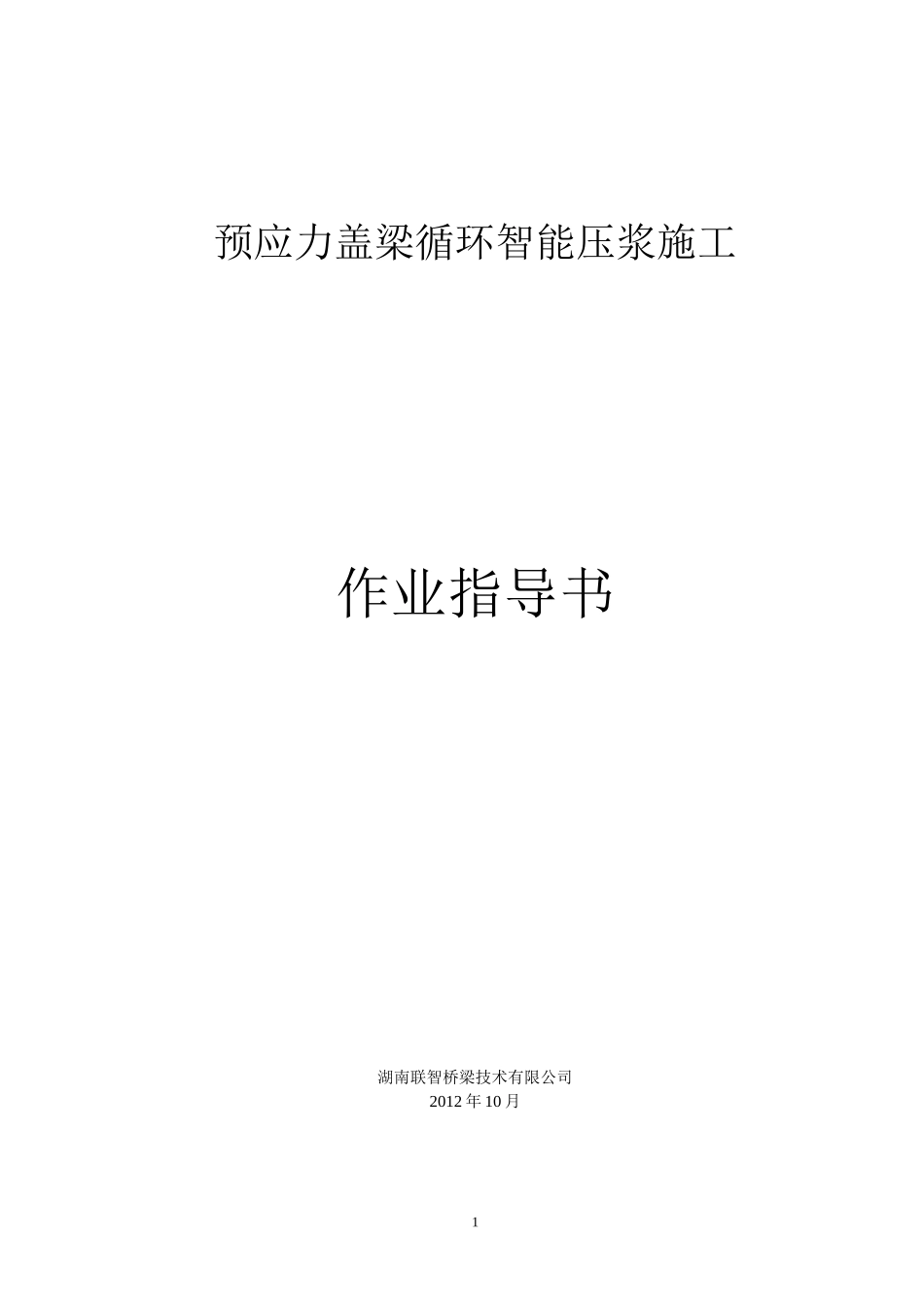

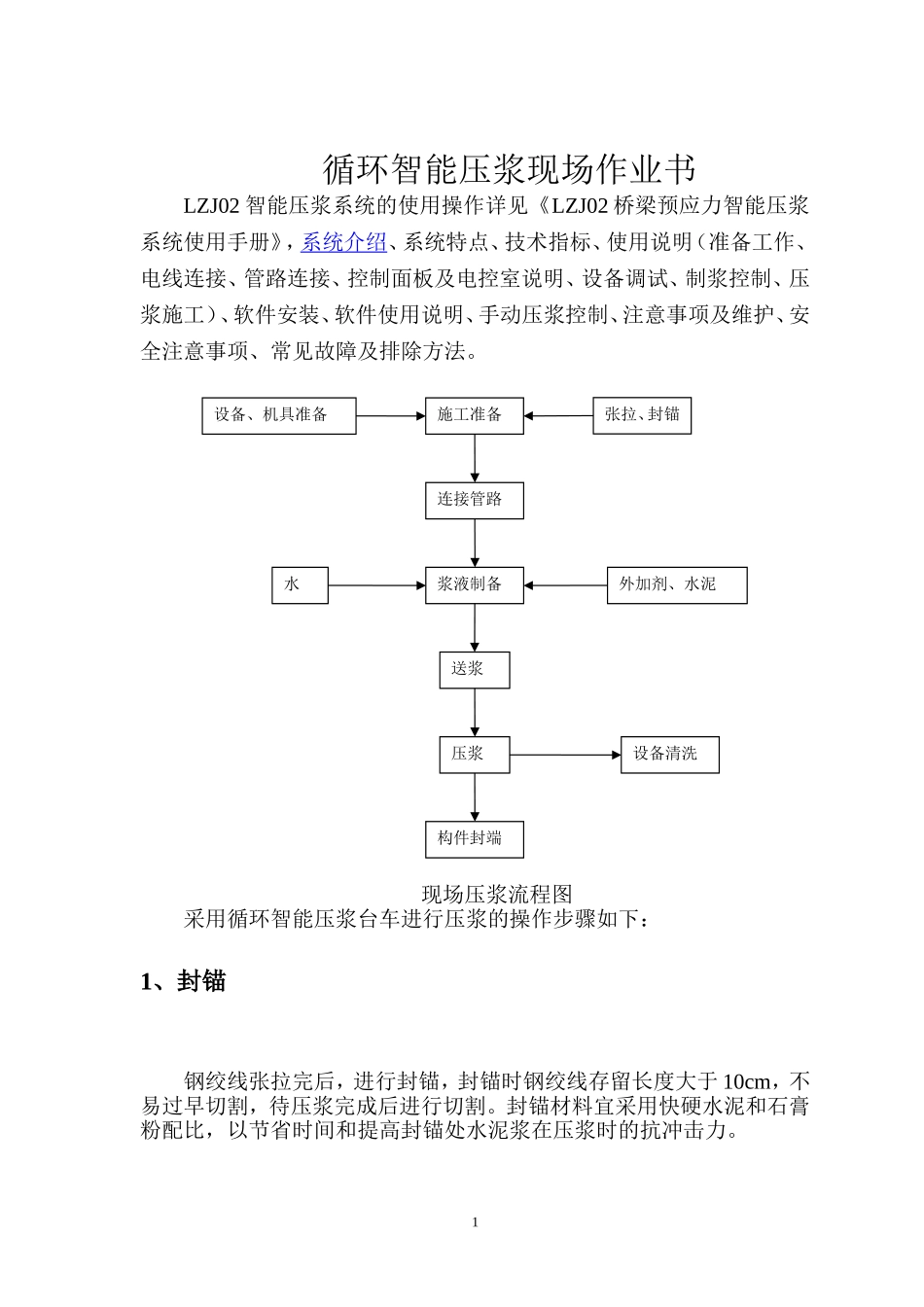

预应力盖梁循环智能压浆施工作业指导书湖南联智桥梁技术有限公司2012年10月1目录1、封锚...........................................................................................................12、摆放设备、连接电源...............................................................................23、管路连接...................................................................................................44、参数设置...................................................................................................55、浆液制备...................................................................................................66、压浆...........................................................................................................87、清洗.........................................................................................................108、操作要点.................................................................................................102循环智能压浆现场作业书LZJ02智能压浆系统的使用操作详见《LZJ02桥梁预应力智能压浆系统使用手册》，系统介绍、系统特点、技术指标、使用说明（准备工作、电线连接、管路连接、控制面板及电控室说明、设备调试、制浆控制、压浆施工）、软件安装、软件使用说明、手动压浆控制、注意事项及维护、安全注意事项、常见故障及排除方法。现场压浆流程图采用循环智能压浆台车进行压浆的操作步骤如下：1、封锚钢绞线张拉完后，进行封锚，封锚时钢绞线存留长度大于10cm，不易过早切割，待压浆完成后进行切割。封锚材料宜采用快硬水泥和石膏粉配比，以节省时间和提高封锚处水泥浆在压浆时的抗冲击力。施工准备设备、机具准备张拉、封锚连接管路浆液制备水外加剂、水泥送浆构件封端压浆设备清洗1封锚现场照片2、摆放设备、连接电源设备的摆放位置以能较方便的进行压浆为宜，尽量在梁体预应力孔道的端头，这样设备与进浆口之间的管道长度就不会很长，一般为5m左右为宜。遇到特殊情景时，设备的摆放以安全、管理最短，并能完成压浆过程为宜，例如盖梁的压浆，设备不宜摆放在盖梁端头的正下方，以利于安全，防止高空坠物。2日常使用时，先接好电源（三相四线制，切记一定不要将火线和零线接反），上电以后压浆仪上面的报警器响三声表示正常（如果长时间不停的报警，表示三相电源错相或缺相，需要我们重新检查电源线是否接正确，保证电源连接正常）。特别注意：应将电源的空气开关打下来，零线做好标记。343、管路连接在预应力管道的进口安装压浆咀，如果压浆咀的丝口与锚垫板的丝口对不上，可以在压浆咀上缠上生胶带或者用专业的清丝工具清理。插入后用管钳拧紧。压浆咀连接好后，先把进浆，返浆，梁孔跨接管路接好，保证在压浆压力较大时不易冲开管路接头。确认管路畅通（特别注意：压浆时进浆是从下往上压，进浆管必须接下面反浆接上面，各手动阀处于开启状态）。，54、参数设置打开控制柜外门，将控制柜里面的电源开关合起开始连接电脑，连接正常后，确认系统设置是否正确。6•参数设置如下•循环时间：60秒；控制精度：建议值为0.05-0.10MPa；•保护压力：建议值为1.5MPa；溢流阀最小开度：建议值为10%-15%；•循环控制压力：可不做设置；循环溢流阀最小开度：可不做设置；•调压目标值：建议设置值为0.50-0.8MPa，单孔压浆以进口压力为调压目标值•稳压时间：不少于180s；•进浆压力零点：一般为0.00；返浆压力零点：一般为0.00；7•进浆压力量程：根据传感器量程选择5MPa或10MPa；•返浆压力量程：根据传感器量程选择5MPa或10MPa；特别注意：在压浆现场要注意梁的长度，高度，波纹管的大小和钢绞线的根数，去调节阀的开度大小，才能保证压浆的最好效果。5、浆液制备制浆时高速制浆桶每次可制备3～5包水泥（每包水泥质量为50kg），制备浆液时，应先按照试验室给的配合比，在电脑里设置参数，点击“定量加水”按钮，在高速制浆桶内加入量好的水，然后加入压...
