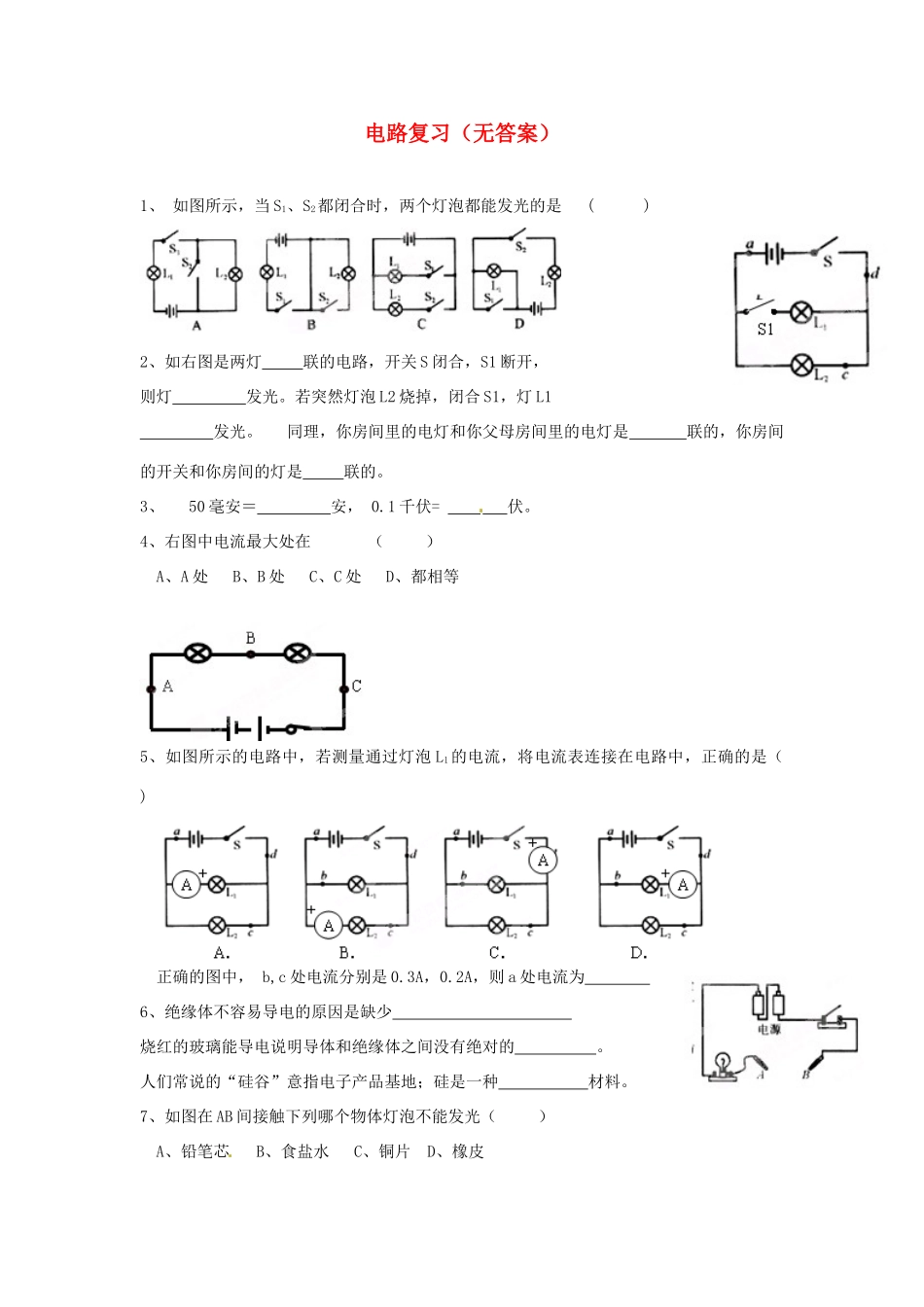

电路复习（无答案）1、如图所示，当S1、S2都闭合时，两个灯泡都能发光的是()2、如右图是两灯联的电路，开关S闭合，S1断开，则灯发光。若突然灯泡L2烧掉，闭合S1，灯L1发光。同理，你房间里的电灯和你父母房间里的电灯是联的，你房间的开关和你房间的灯是联的。3、50毫安＝安，0.1千伏=伏。4、右图中电流最大处在（）A、A处B、B处C、C处D、都相等5、如图所示的电路中，若测量通过灯泡L1的电流，将电流表连接在电路中，正确的是（)正确的图中，b,c处电流分别是0.3A，0.2A，则a处电流为6、绝缘体不容易导电的原因是缺少烧红的玻璃能导电说明导体和绝缘体之间没有绝对的。人们常说的“硅谷”意指电子产品基地；硅是一种材料。7、如图在AB间接触下列哪个物体灯泡不能发光（）A、铅笔芯B、食盐水C、铜片D、橡皮8、在相同的电路中分别接入下列三个材料相同的电阻（B中电阻是A中长度一半，横截面积相同；C中电阻横截面积是A中电阻一半，长度相同），开关闭合后，电流表读数最小的是（）9．在图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（）．10、滑动变阻器铭牌标有“20Ω，1A”的含义是：。11、某同学在实验室里连接一个电路(如右图所示)，她想让小灯泡暗些，则应该将滑动变阻器的滑片P向_______端移动。在这一过程中，连入电路的电阻值逐渐变____________。12．某班同学做“用滑动变阻器改变电流”的实验，（1）连接实物时，开关应当，滑片P应移动最端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是．13、根据实物图画出电路图。14、一节干电池正极和负极之间的电压是伏。对于人体的安全电压是伏。一节蓄电池的电压是伏。照明电路的电压是伏。15、如下图1，电压表2的读数是2伏，电压表3的读数是4伏，则电源电压是伏。如下图2，电压表的读数是2伏，则电源电压是伏。16．实验题：以下是测量小灯泡电阻的实验：(1)测灯泡电阻的原理是。请你用笔画线把下图中的器材正确地连接成实验电路。（1）开始实验前，开关应；滑动变阻器的滑片应移到端。这种方法叫做法测电阻。(2)做第一次实验时，电流表电压表的指示数如下图所示，请把读数记在下表中。(3)处理表中所记录的各次实验数据，得出待测灯泡的平均阻值为欧。（4）实验中发现，电流表指针偏转在零刻度左边，原因是。17、导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比,叫做定律。电压符号：，单位：；电流符号：，单位：；电阻符号：，单位：；功率符号：，单位：；电功符号：，单位：；18、欧姆定律公式：I=，公式变形R=U=20．一个灯泡的灯丝的电阻是4Ω，当它两端的电压是2．8V时，通过灯泡电流是多少？通过一个电阻器的电流是0．4A，电阻器的电阻是90Ω，求它们两端电压是多大？21、串联电路的特点：I总==U总=R总=P1=P总=P总=R1=R2=U总=22、并联电路的特点：I总=U总=R总=P1=P总=23．有一段导体，当两端电压为2V时，通过它的电流为0．5A，这段导体的电阻是＿＿Ω。若所加电压增大到4V时，通过它的电流为＿＿A。若所加的电压为零时，则通过它的电流为A，这段导体的电阻为Ω。24．如右图中，R1的电阻是4欧，电源的电压是1.5伏，电流表的读数是0.2安，求（1）R2两端的电压？（2）R2的电阻值？（3）R2的电功率？25．在右图中，已知电流表A1的示数为0.5A，A2的示数为0.8A，R1为6Ω，求：电源电压是多少？R2的电阻值为多少？整个电路总电功率？26．已知小灯泡正常发光时的电阻为20欧，通过的电流为0.5安，则小灯泡正常发光时两端的电压为多少伏？如果电源的电压为16伏，为使小灯泡正常发光，需要串联一个多少欧的电阻.这个电阻功率多大？9．如图所示电路，灯泡L标有“12V4W”字样，当开关S闭合时，灯泡L正常发光；求①电源电压，求②灯泡L的阻值；当开关S断开时，通过灯泡L的电流为0.25A，求③电阻R的阻值，④灯泡L消耗的实际电功率。10、有“6v3w”的小灯泡L与电阻器R按图中电路连接，闭合开关S灯泡L正常发光，...
