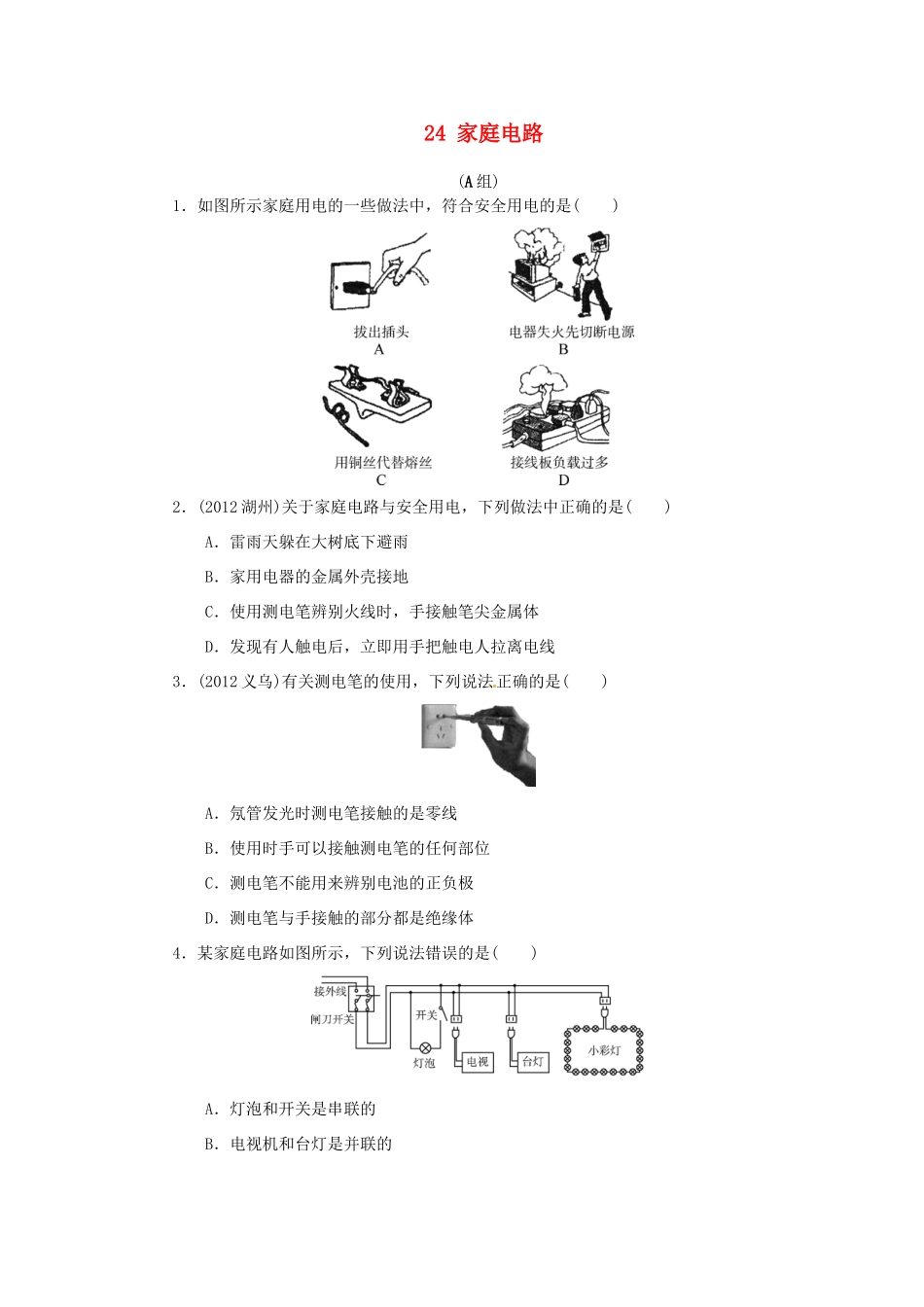

24家庭电路(A组)1．如图所示家庭用电的一些做法中，符合安全用电的是()2．(2012湖州)关于家庭电路与安全用电，下列做法中正确的是()A．雷雨天躲在大树底下避雨B．家用电器的金属外壳接地C．使用测电笔辨别火线时，手接触笔尖金属体D．发现有人触电后，立即用手把触电人拉离电线3．(2012义乌)有关测电笔的使用，下列说法正确的是()A．氖管发光时测电笔接触的是零线B．使用时手可以接触测电笔的任何部位C．测电笔不能用来辨别电池的正负极D．测电笔与手接触的部分都是绝缘体4．某家庭电路如图所示，下列说法错误的是()A．灯泡和开关是串联的B．电视机和台灯是并联的C．单个小彩灯之间是并联的D．灯泡和电视机是并联的5．如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的________线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路________(填“断路”或“短路”)。6．进户线有两根电线，一根叫________，另一根叫________，二者之间有________V的电压，区别它们用________笔。7．在现代家庭电路中，有关断路器的说法不正确的是()A．断路器要接在火线上B．断路器主要替代了保险丝的作用C．断路器在电路过载或短路时起保护作用D．故障排除后，可手动复位8．在下图的家庭电路中A、B两处装上最合适的元件分别是()A．开关；电灯B．电灯；开关C．插座；开关D．插座；电灯9．(2012南京)如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是()(B组)10．下列做法中不会造成触电事故的是()A．靠近高压带电体B．站在地上的人触到裸露的火线C．站在绝缘体上的人两手同时握住同一根裸露的火线D．站在绝缘体上的人两手同时握住裸露的火线和零线11．小强家原来室内的用电器都正常工作，当接通标有“220V2200W”字样的空调时，过一会儿家中所有用电器全部停止工作，小强观察邻居家电灯仍亮着，经检查发现自家断路器断开，发生这一现象的原因可能是()A．用电器总功率过大B．空调插头处短路C．空调插座处短路D．空调内电线烧断12．(2012陕西)小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象。关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是()A．“跳闸”的原因是接线板中的电路发生了断路B．“跳闸”的原因是接线板中的电路发生了短路C．接线板上的多个插座与指示灯串联D．接线板上的开关与指示灯并联13．(2012厦门)下列做法中，符合安全用电要求的是()A．熔断器安装在零线更安全B．更换灯泡时，先断开开关C．发生火灾时，要立即给着火的物体泼冷水D．发现落在地上的高压线，要靠近检查是否带电14．(2011广州)根据表中所提供的数据，可以确定适宜制作保险丝的是()金属铅铜铁钨长1m，横切面积1mm2的导线在20℃时的电阻Ω0.2060.0170.0960.053在标准大气压下的熔点/℃328108315353410A．铅B．铜C．铁D．钨15．小明晚上在书房做功课，把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关跳闸。造成这一现象的原因可能是()A．台灯的灯丝断了B．台灯的功率过大C．台灯内部短路D．插座与台灯插头接触不良16．《电工手册》中列出了白炽灯的常见故障与检修方法，其中灯泡不亮这项故障及其可能的原因如下表所示，则这些可能的原因可以概括为()现象故障可能的原因检修方法灯泡不亮1.灯泡的灯丝断了换新灯泡2.灯头内的电线断了换新线并接好3.开关等处的接线松动检查加固4.保险丝熔断更换保险丝A．电路中出现短路B．电路中出现断路C．并联接成串联D．供电电压偏低17．(2010南昌)如图所示，下列用电器的额定电流最接近4A的是()18．如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可接通或断开)，使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于()选项触点甲触点乙触点丙A接通接通接通B断开接通断开C断开断开接通D接通断开断开19．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观...
