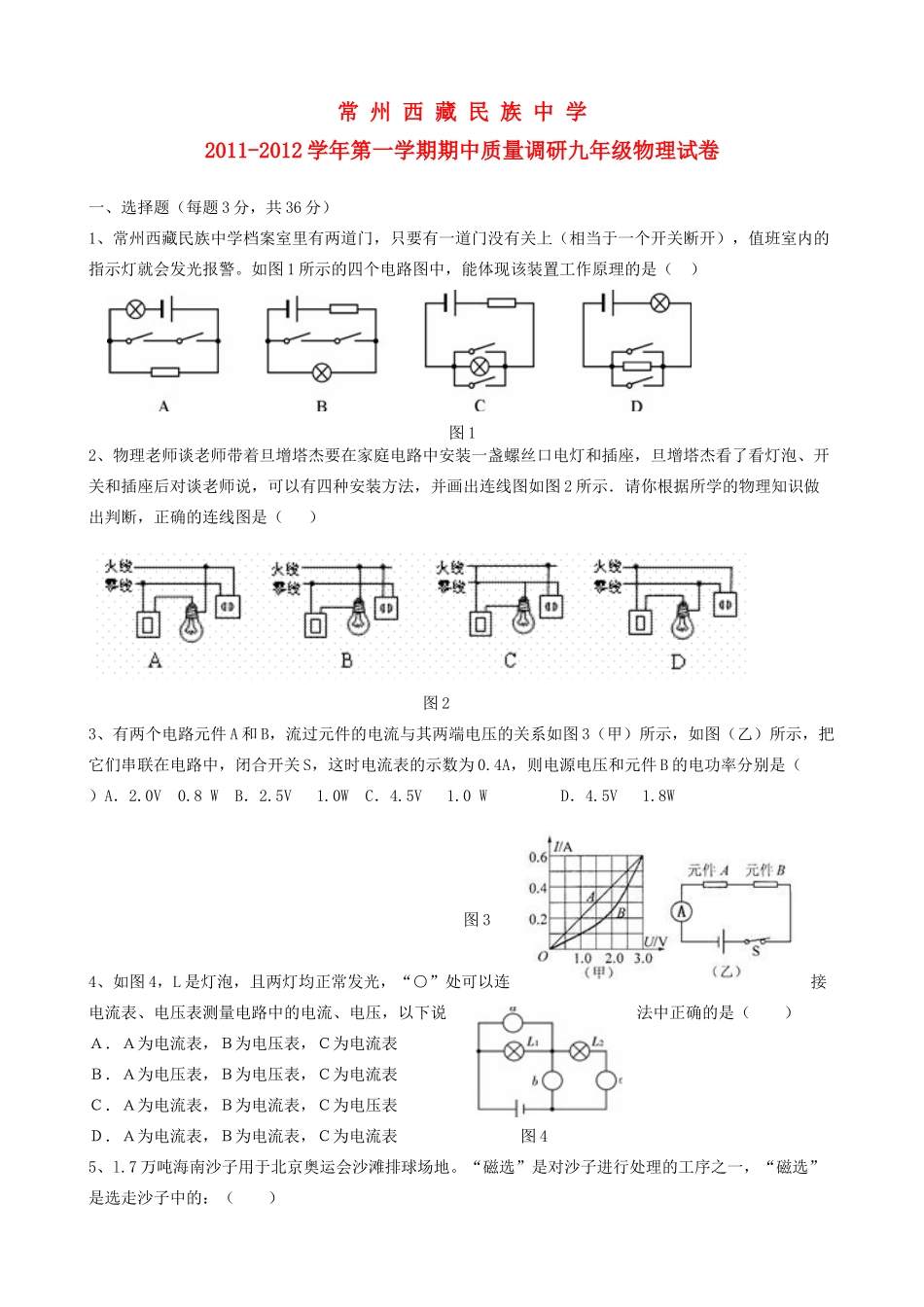

常州西藏民族中学2011-2012学年第一学期期中质量调研九年级物理试卷一、选择题（每题3分，共36分）1、常州西藏民族中学档案室里有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。如图1所示的四个电路图中，能体现该装置工作原理的是（）图12、物理老师谈老师带着旦增塔杰要在家庭电路中安装一盏螺丝口电灯和插座，旦增塔杰看了看灯泡、开关和插座后对谈老师说，可以有四种安装方法，并画出连线图如图2所示．请你根据所学的物理知识做出判断，正确的连线图是（）图23、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图3（甲）所示，如图（乙）所示，把它们串联在电路中，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V0.8WB．2.5V1.0WC．4.5V1.0WD．4.5V1.8W图34、如图4，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（）Ａ．Ａ为电流表，Ｂ为电压表，Ｃ为电流表Ｂ．Ａ为电压表，Ｂ为电压表，Ｃ为电流表Ｃ．Ａ为电流表，Ｂ为电流表，Ｃ为电压表Ｄ．Ａ为电流表，Ｂ为电流表，Ｃ为电流表图45、l.7万吨海南沙子用于北京奥运会沙滩排球场地。“磁选”是对沙子进行处理的工序之一，“磁选”是选走沙子中的：（）A．粗的沙子和小石块;B．铁钉、铁片;C．玻璃和塑料碎片;D．铜、铝碎片.6、如图5所示.将开关S闭合后，向左移动滑动变阻器滑片P,灯的亮度和电压表示数变化情况分别是:（）A.灯变亮,电压表示数变大;B.灯变亮,电压表示数变小;C.灯变暗,电压表示数变大;D.灯变暗,电压表示数变小.图57、将规格都是“220V100W”的一台电风扇、一台电视机和一把电烙铁，分别接入220V的电路中，通电时间相同，电流通过它们产生的热量最多的是：（）A．电烙铁;B．电视机;C．电风扇;D．一样多.8、如图6是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻。可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是（）A．电流表B．电压表C．电流表、电压表都可以D．电流表、电压表都不可以图79、2011年6月9日，持续绕月9个多月的“嫦娥二号”卫星加速以离开月球，并继续进行深空探测，如图所示，A、B为卫星的两个喷气发动机．根据表中指令可知，使“嫦娥二号”卫星加速离月的信号应为（）图8A．0010010001B．0010001110C．1101110001D．110110111010、为探究“什么情况下磁可以生电”，阿旺组装了如图9所示的实验装置，图中ab是一根细铜直导线．闭合开关，当ab沿竖直方向上下运动时，电流表指钎没有发生偏转，下列说法正确的是（）A．感应电流太小，无法使电流表指针发生偏转B．铜直导线太细，应换用较粗的铜棒C．应该把ab改为左右运动D．应该把磁体的N、S极对调图911、2011年3月，日本大地震发生后，我国向日本援助了大量的包括抗震帐篷在内的各种救灾物资，帐篷内标有“220V100W”字样的电灯在日本110V电路电压下的实际电功率为（电灯电阻不变）A．200WB．100WC．50WD．25W12、江南特种玻璃厂生产的电控调光玻璃，具有根据光照强度自动调节玻璃透明度的功能．光照增强，施加于玻璃两端的电压降低，玻璃透明度下降；光照减弱，施加于玻璃两端的电压升高，玻璃透明度上升．已知光敏电阻Rx的阻值随光照的增强而变小，R。是定值电阻，电源电压不变，则下列电路图中符合要求的是（）二、填空题（每空1分，共24分）13、一节干电池的电压为：；照明电路的电压为：；对人体安全的电压为：。14、电功率为40w的灯泡正常连续工作25h，消耗的电能是____J，合_____kwh。某同学家的电能表本月末抄表时的示数如图10所示，若本月应交电费45元，且电价为0.5元/度，则上次抄表时的示数应为kWh；从本电能表面板上你还能看到哪些信息。(只要写出一条即可)。图1015、基地组织的恐怖分子在某宾馆安装了定时炸弹，拆弹专家在拆除恐怖分子设置在宾馆里的爆炸装置，如图11所示。为使爆炸装置停止工作，应拆除的线为__________。图11图1216、如图12为蔬菜大棚使用的一种温度自动报警器，若水银温度计...
