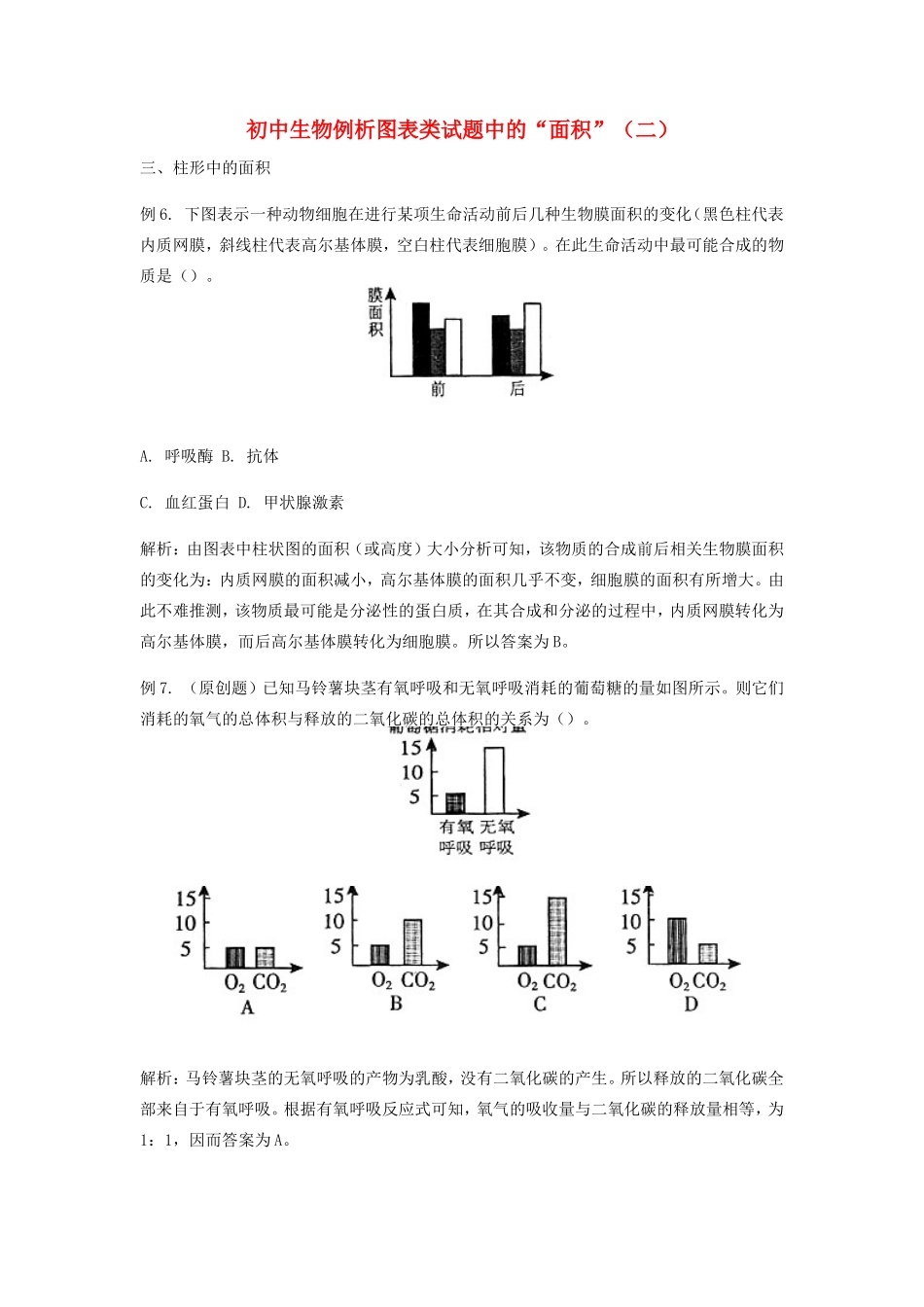

初中生物例析图表类试题中的“面积”（二）三、柱形中的面积例6.下图表示一种动物细胞在进行某项生命活动前后几种生物膜面积的变化（黑色柱代表内质网膜，斜线柱代表高尔基体膜，空白柱代表细胞膜）。在此生命活动中最可能合成的物质是（）。A.呼吸酶B.抗体C.血红蛋白D.甲状腺激素解析：由图表中柱状图的面积（或高度）大小分析可知，该物质的合成前后相关生物膜面积的变化为：内质网膜的面积减小，高尔基体膜的面积几乎不变，细胞膜的面积有所增大。由此不难推测，该物质最可能是分泌性的蛋白质，在其合成和分泌的过程中，内质网膜转化为高尔基体膜，而后高尔基体膜转化为细胞膜。所以答案为B。例7.（原创题）已知马铃薯块茎有氧呼吸和无氧呼吸消耗的葡萄糖的量如图所示。则它们消耗的氧气的总体积与释放的二氧化碳的总体积的关系为（）。解析：马铃薯块茎的无氧呼吸的产物为乳酸，没有二氧化碳的产生。所以释放的二氧化碳全部来自于有氧呼吸。根据有氧呼吸反应式可知，氧气的吸收量与二氧化碳的释放量相等，为1：1，因而答案为A。
