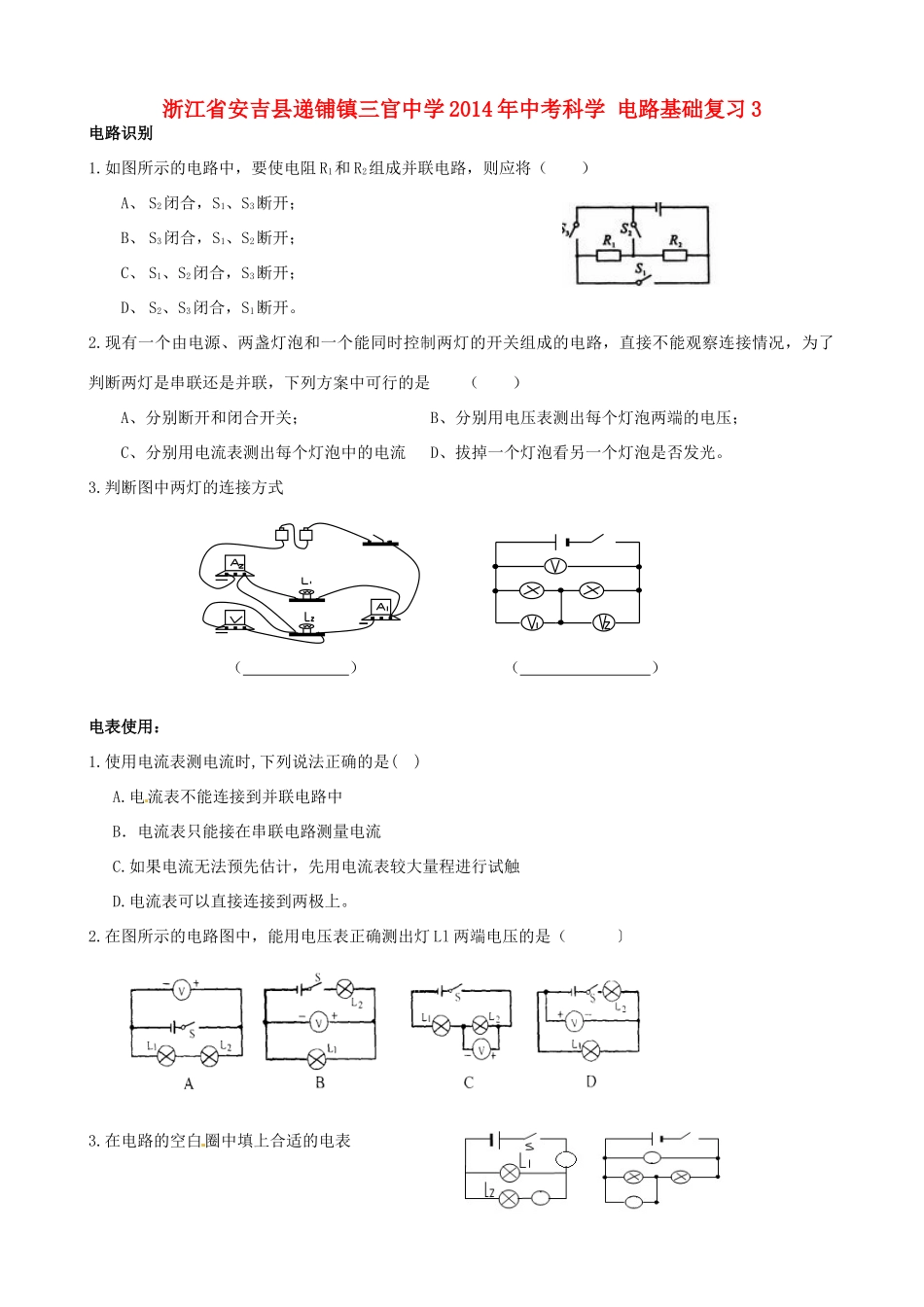

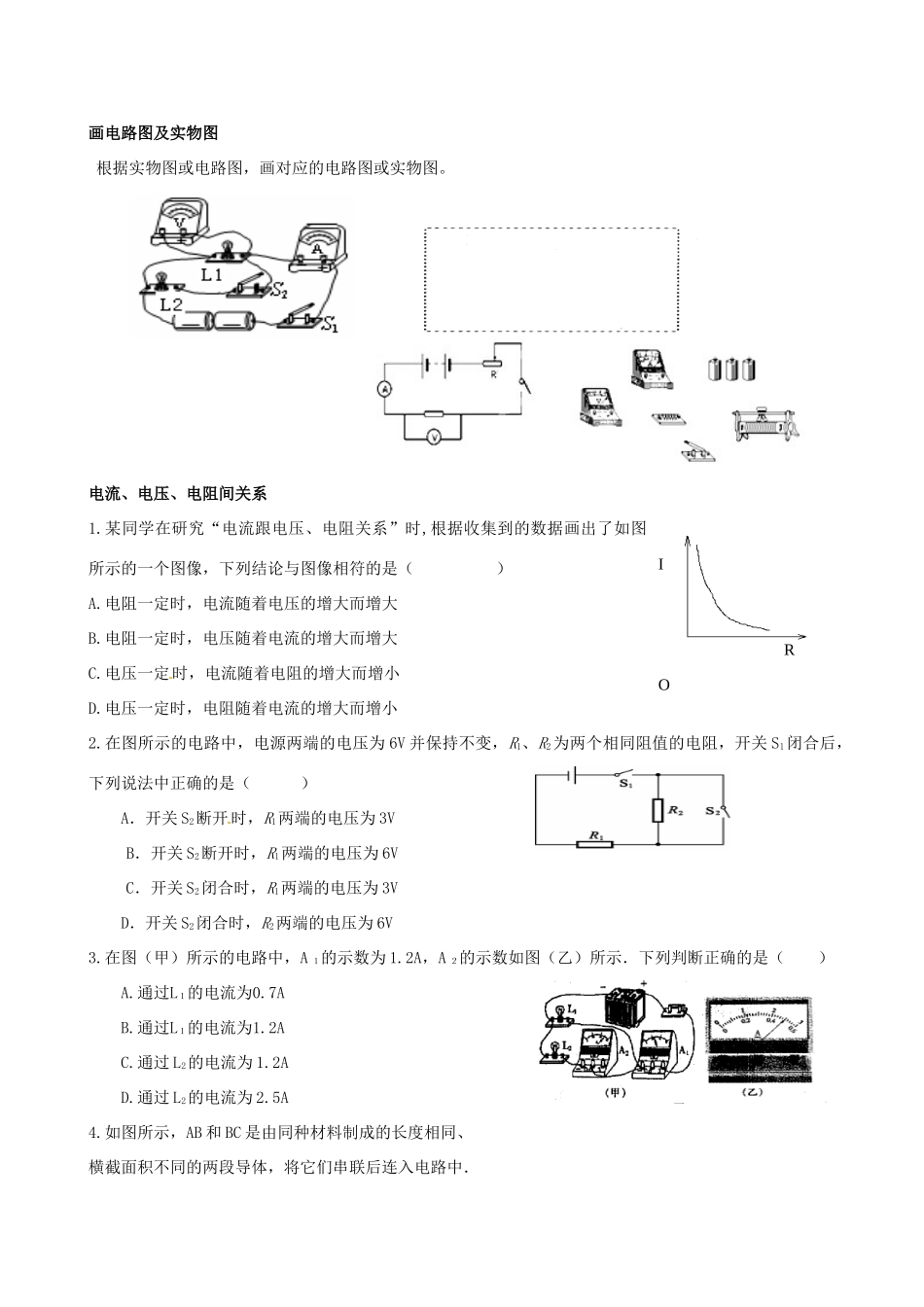

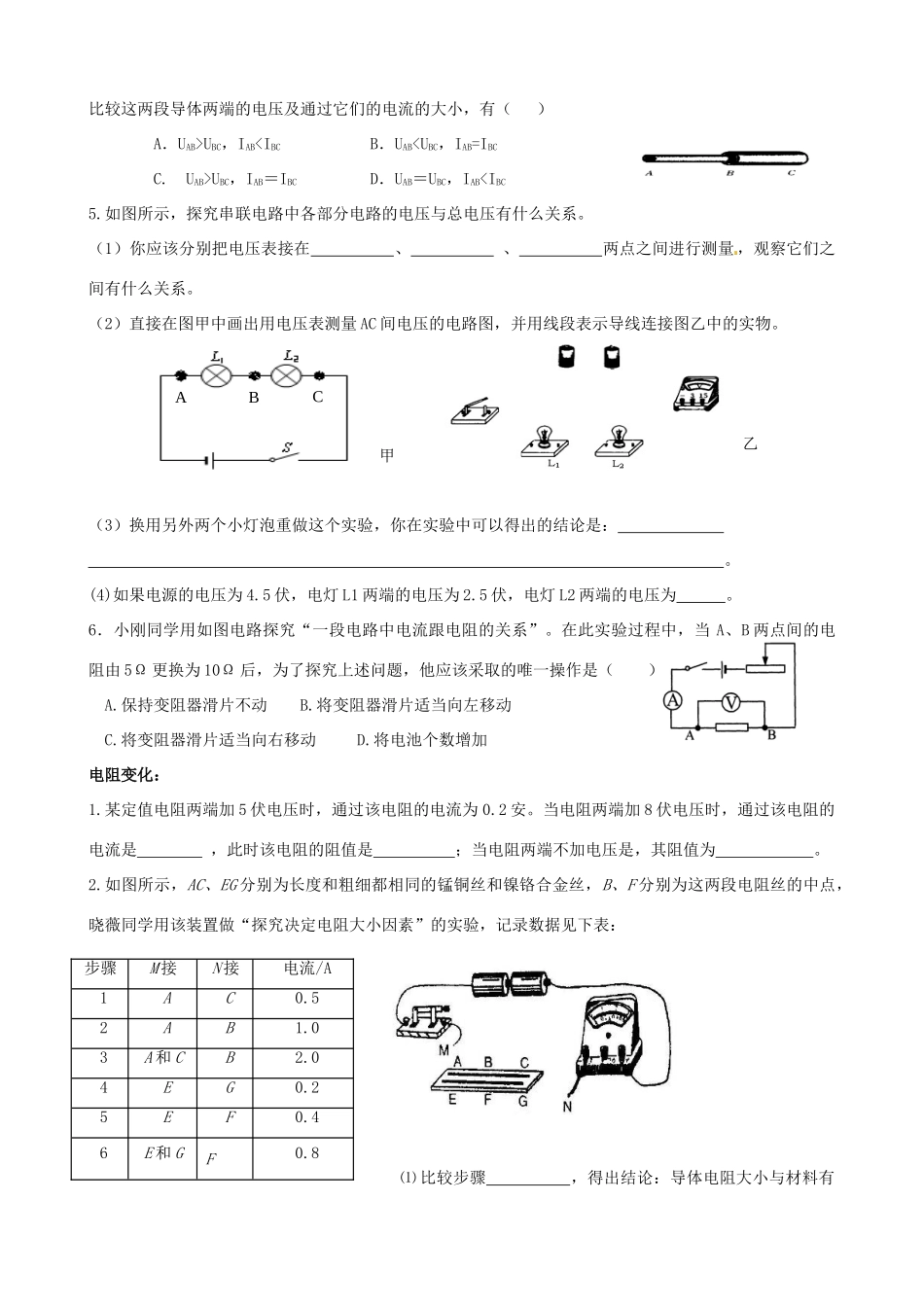

浙江省安吉县递铺镇三官中学2014年中考科学电路基础复习3电路识别1.如图所示的电路中，要使电阻R1和R2组成并联电路，则应将（）A、S2闭合，S1、S3断开；B、S3闭合，S1、S2断开；C、S1、S2闭合，S3断开；D、S2、S3闭合，S1断开。2.现有一个由电源、两盏灯泡和一个能同时控制两灯的开关组成的电路，直接不能观察连接情况，为了判断两灯是串联还是并联，下列方案中可行的是（）A、分别断开和闭合开关；B、分别用电压表测出每个灯泡两端的电压；C、分别用电流表测出每个灯泡中的电流D、拔掉一个灯泡看另一个灯泡是否发光。3.判断图中两灯的连接方式（）（）电表使用：1.使用电流表测电流时,下列说法正确的是()A.电流表不能连接到并联电路中B．电流表只能接在串联电路测量电流C.如果电流无法预先估计，先用电流表较大量程进行试触D.电流表可以直接连接到两极上。2.在图所示的电路图中，能用电压表正确测出灯Ll两端电压的是（〕3.在电路的空白圈中填上合适的电表画电路图及实物图根据实物图或电路图，画对应的电路图或实物图。电流、电压、电阻间关系1.某同学在研究“电流跟电压、电阻关系”时,根据收集到的数据画出了如图所示的一个图像，下列结论与图像相符的是（）A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而增小D.电压一定时，电阻随着电流的增大而增小2.在图所示的电路中，电源两端的电压为6V并保持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的是（）A．开关S2断开时，R1两端的电压为3VB．开关S2断开时，R1两端的电压为6VC．开关S2闭合时，R1两端的电压为3VD．开关S2闭合时，R2两端的电压为6V3.在图（甲）所示的电路中，A１的示数为1.2A，A２的示数如图（乙）所示．下列判断正确的是（）A.通过L１的电流为0.7AB.通过L１的电流为1.2AC.通过L2的电流为1.2AD.通过L2的电流为2.5A4.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．IRO比较这两段导体两端的电压及通过它们的电流的大小，有（）A．UAB>UBC，IABUBC，IAB＝IBCD．UAB＝UBC，IAB
