伏安法测电阻、万用表测电阻、电池电动势和内阻的测量、电表的改装VIP免费

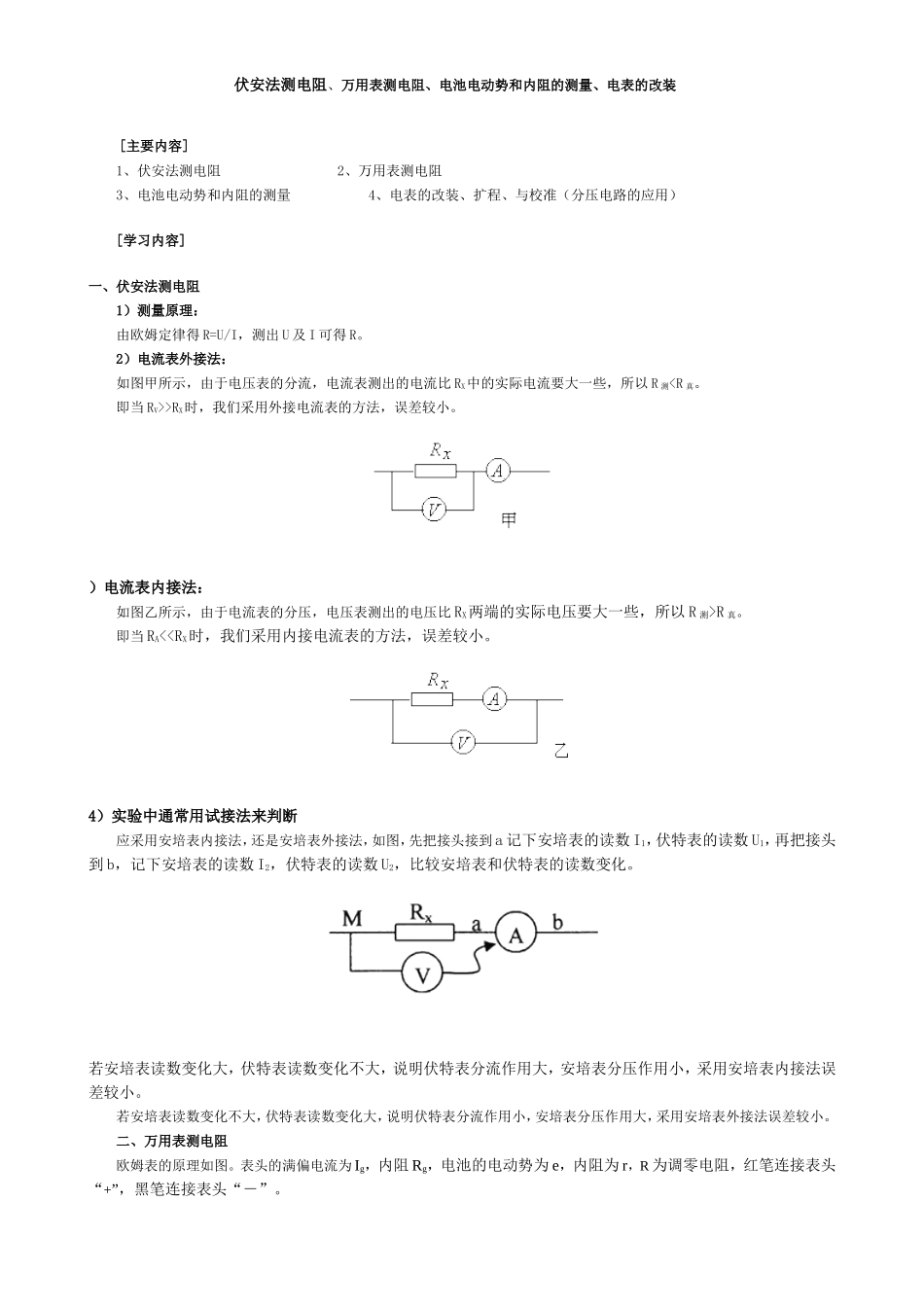

伏安法测电阻、万用表测电阻、电池电动势和内阻的测量、电表的改装_第1页
1/11

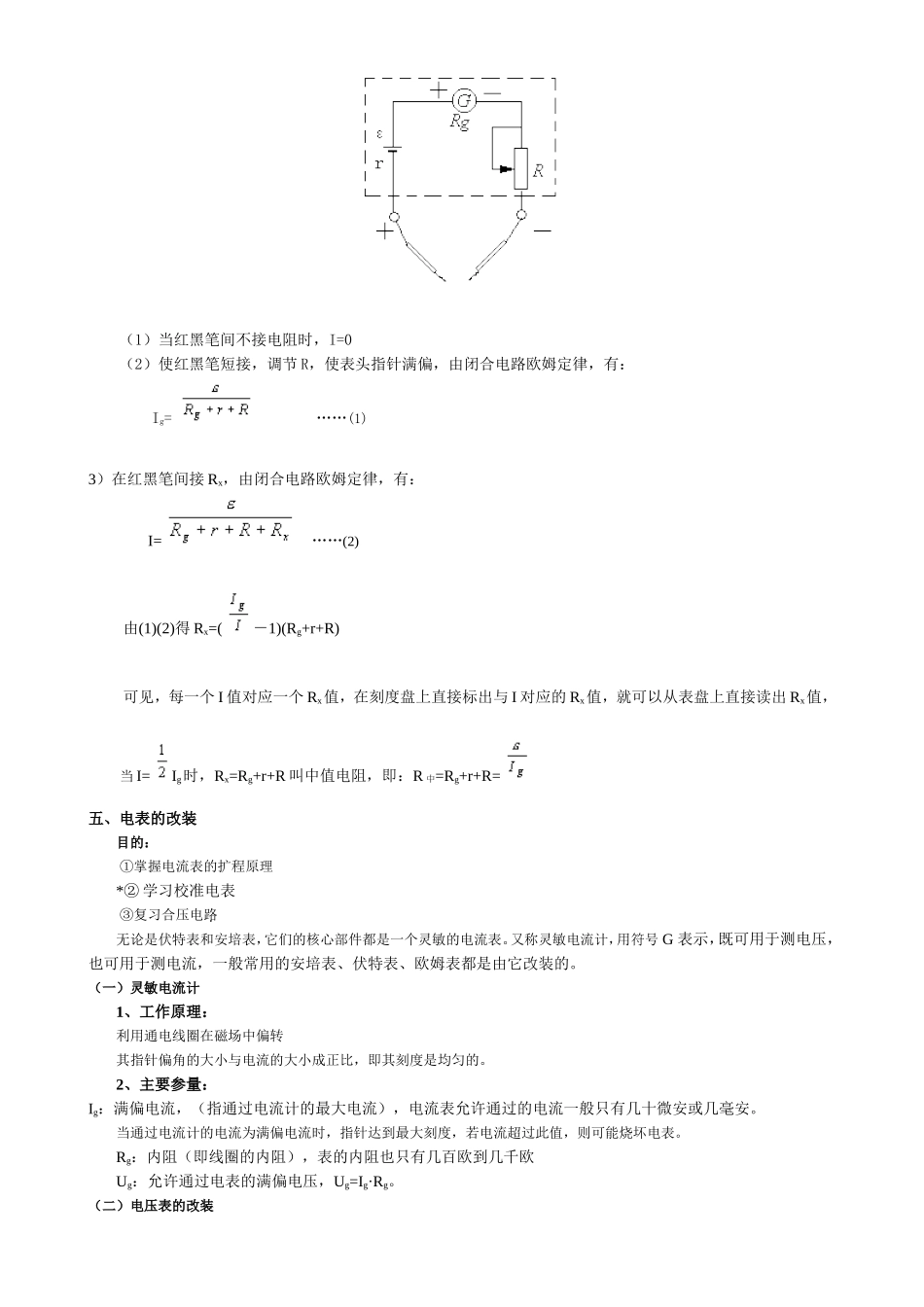

伏安法测电阻、万用表测电阻、电池电动势和内阻的测量、电表的改装_第2页
2/11

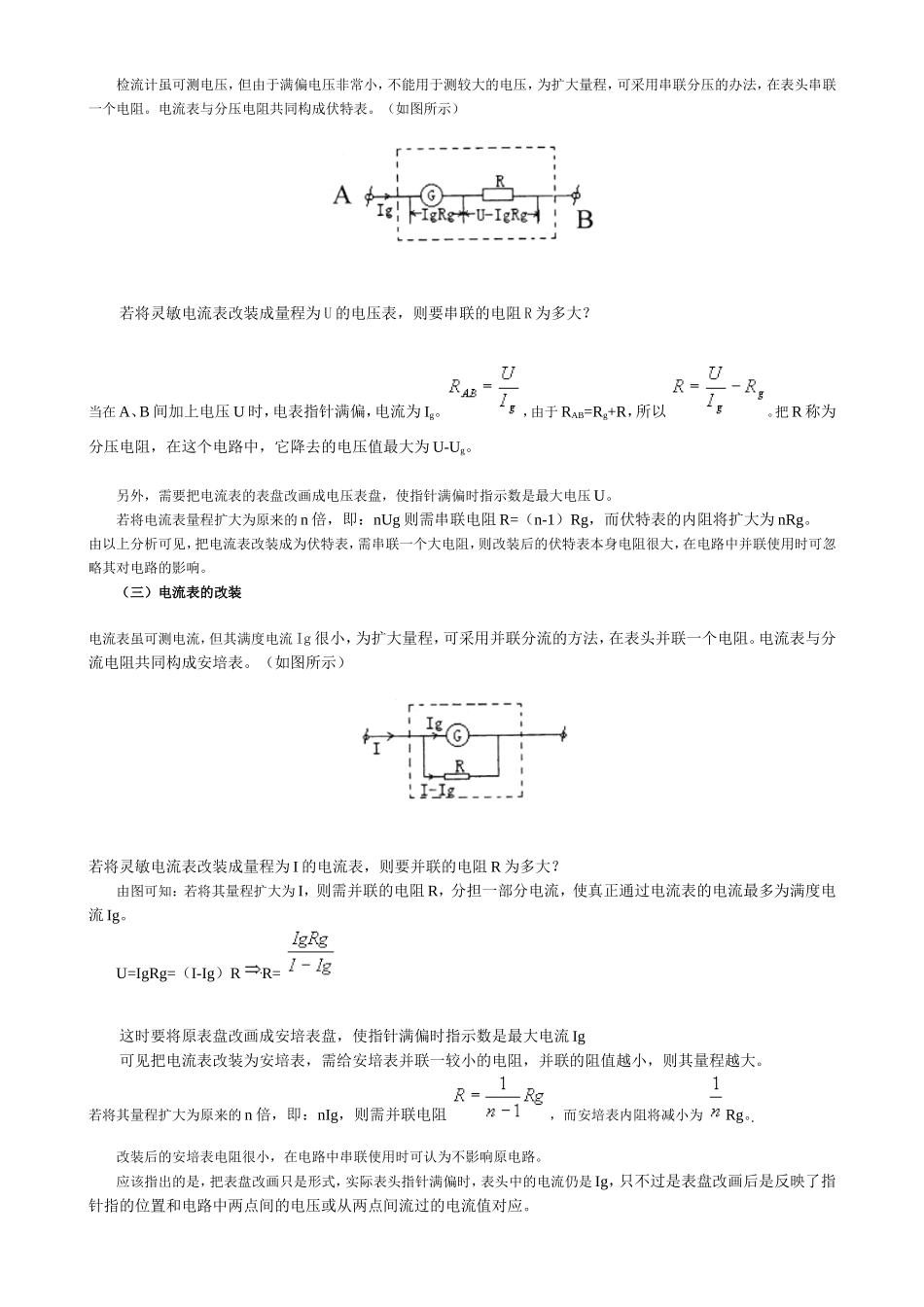

伏安法测电阻、万用表测电阻、电池电动势和内阻的测量、电表的改装_第3页
3/11
伏安法测电阻、万用表测电阻、电池电动势和内阻的测量、电表的改装[主要内容]1、伏安法测电阻2、万用表测电阻3、电池电动势和内阻的测量4、电表的改装、扩程、与校准(分压电路的应用)[学习内容]一、伏安法测电阻1)测量原理:由欧姆定律得R=U/I,测出U及I可得R。2)电流表外接法:如图甲所示,由于电压表的分流,电流表测出的电流比RX中的实际电流要大一些,所以R测>RX时,我们采用外接电流表的方法,误差较小。)电流表内接法:如图乙所示,由于电流表的分压,电压表测出的电压比RX两端的实际电压要大一些,所以R测>R真。即当RA<
