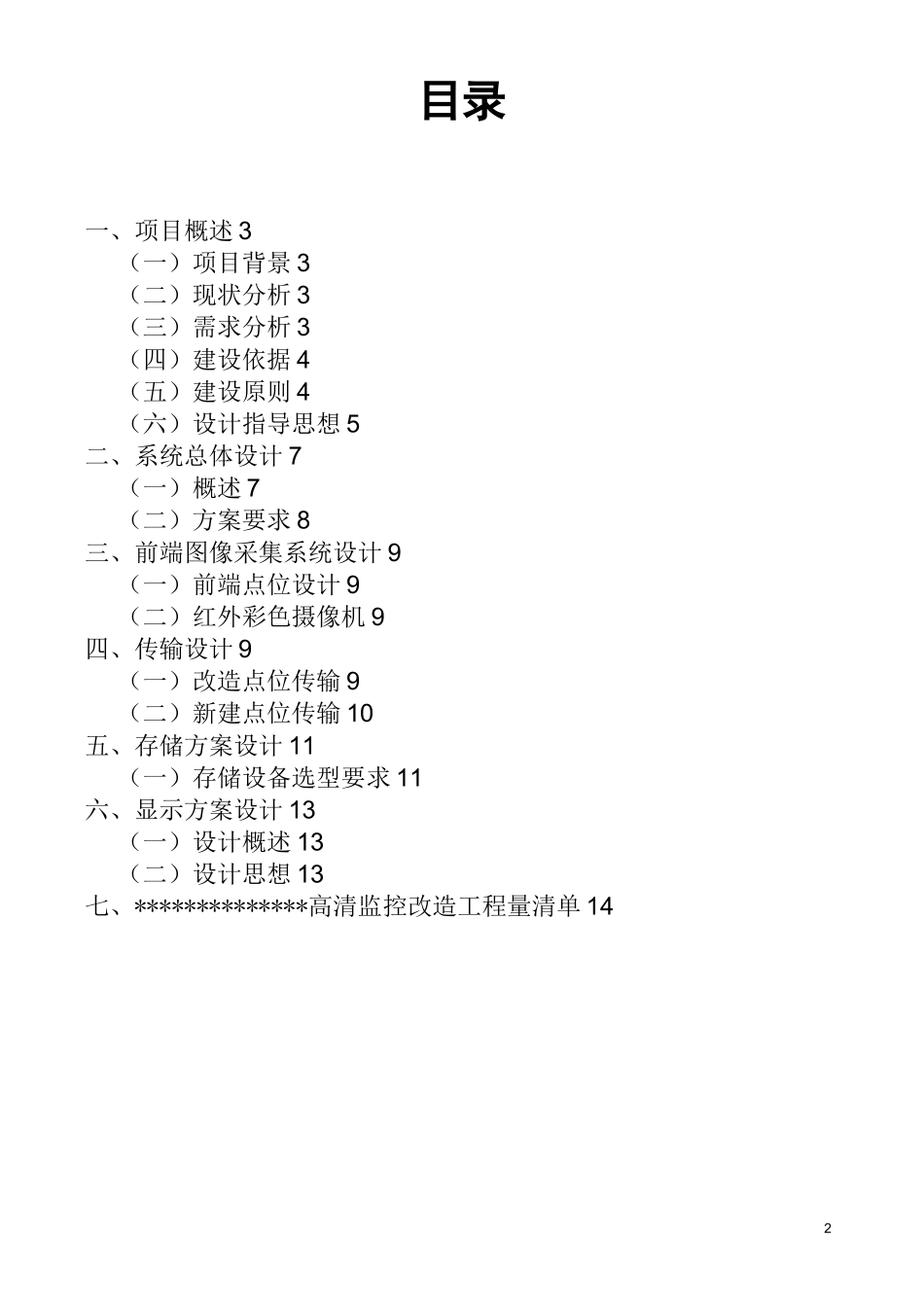

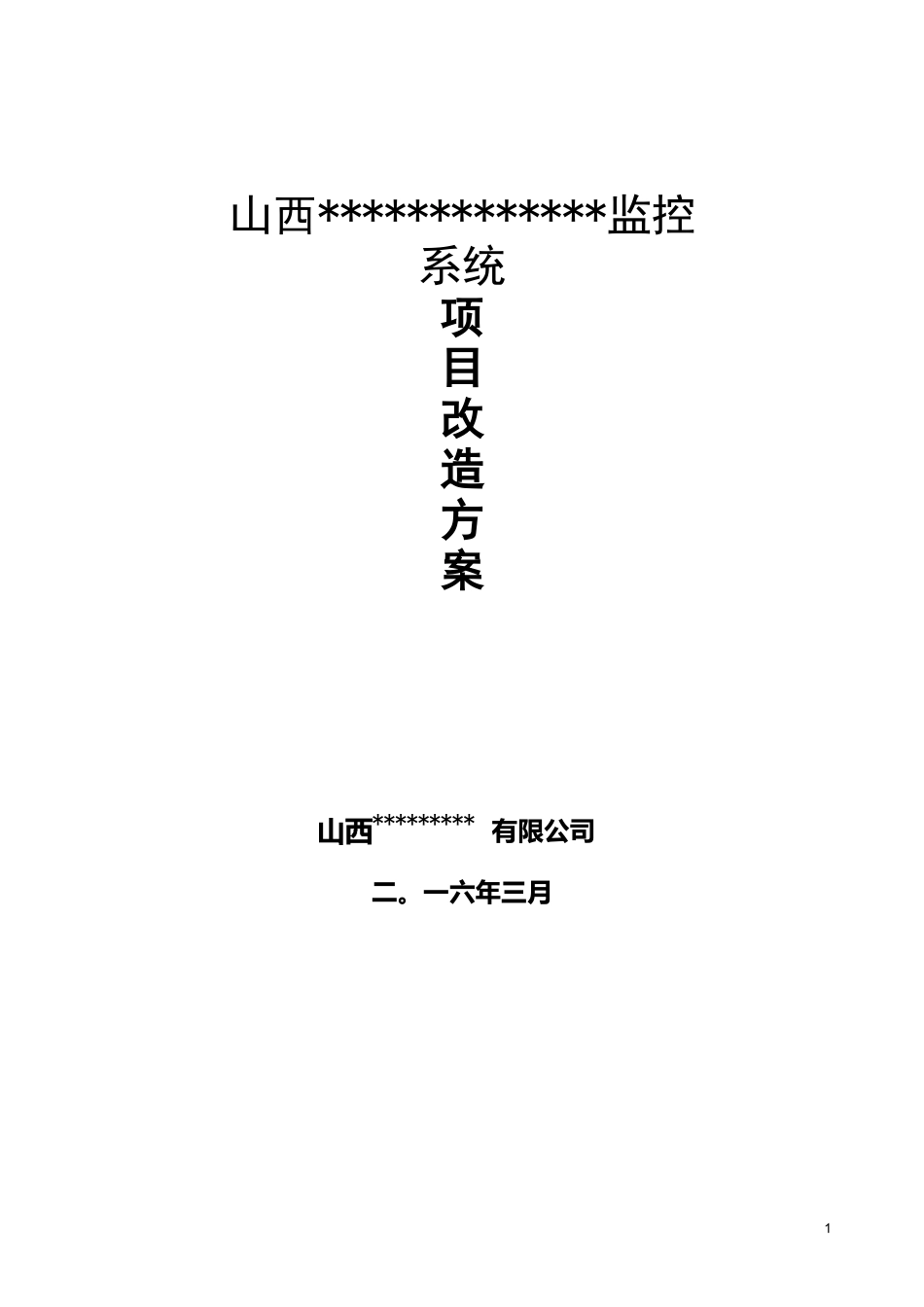

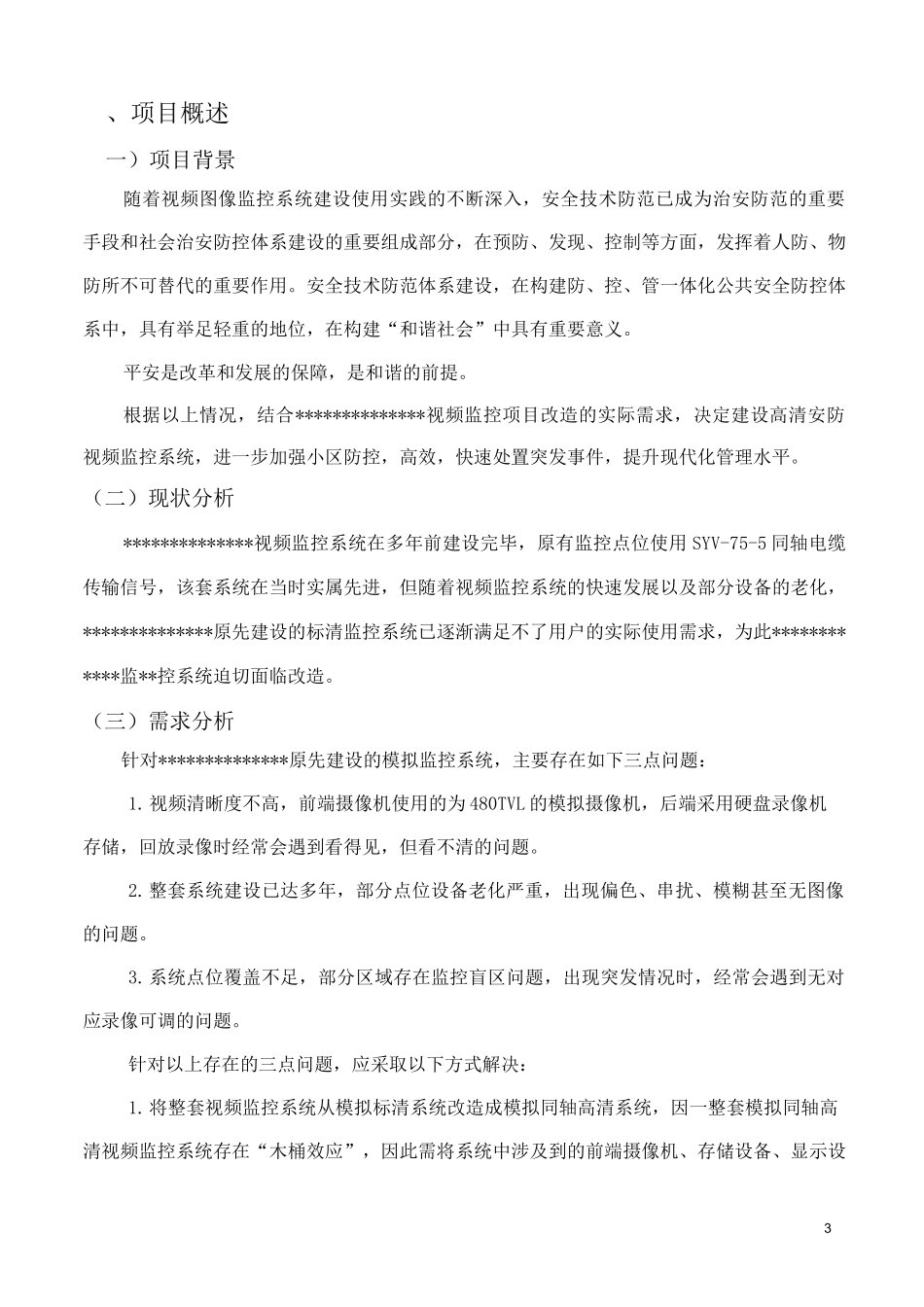

1山西*************监控系统项目改造方案二。一六年三月*********有限公司2目录一、项目概述3（一）项目背景3（二）现状分析3（三）需求分析3（四）建设依据4（五）建设原则4（六）设计指导思想5二、系统总体设计7（一）概述7（二）方案要求8三、前端图像采集系统设计9（一）前端点位设计9（二）红外彩色摄像机9四、传输设计9（一）改造点位传输9（二）新建点位传输10五、存储方案设计11（一）存储设备选型要求11六、显示方案设计13（一）设计概述13（二）设计思想13七、**************高清监控改造工程量清单143、项目概述一）项目背景随着视频图像监控系统建设使用实践的不断深入，安全技术防范已成为治安防范的重要手段和社会治安防控体系建设的重要组成部分，在预防、发现、控制等方面，发挥着人防、物防所不可替代的重要作用。安全技术防范体系建设，在构建防、控、管一体化公共安全防控体系中，具有举足轻重的地位，在构建“和谐社会”中具有重要意义。平安是改革和发展的保障，是和谐的前提。根据以上情况，结合**************视频监控项目改造的实际需求，决定建设高清安防视频监控系统，进一步加强小区防控，高效，快速处置突发事件，提升现代化管理水平。（二）现状分析**************视频监控系统在多年前建设完毕，原有监控点位使用SYV-75-5同轴电缆传输信号，该套系统在当时实属先进，但随着视频监控系统的快速发展以及部分设备的老化，**************原先建设的标清监控系统已逐渐满足不了用户的实际使用需求，为此************监**控系统迫切面临改造。（三）需求分析针对**************原先建设的模拟监控系统，主要存在如下三点问题：1.视频清晰度不高，前端摄像机使用的为480TVL的模拟摄像机，后端采用硬盘录像机存储，回放录像时经常会遇到看得见，但看不清的问题。2.整套系统建设已达多年，部分点位设备老化严重，出现偏色、串扰、模糊甚至无图像的问题。3.系统点位覆盖不足，部分区域存在监控盲区问题，出现突发情况时，经常会遇到无对应录像可调的问题。针对以上存在的三点问题，应采取以下方式解决：1.将整套视频监控系统从模拟标清系统改造成模拟同轴高清系统，因一整套模拟同轴高清视频监控系统存在“木桶效应”，因此需将系统中涉及到的前端摄像机、存储设备、显示设4备等全部更换成高清设备，才能实现高清图像效果。2.针对部分点位存在的监控盲区问题，增加监控点位，实现视频监控系统的无死角、无盲区的覆盖。（四）建设依据整套模拟同轴高清视频监控系统以国家、行业相关规范和标准为设计标准及依据，依据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进行本设计，具体如下：＞《安全防范系统通用图形符号》GA/T74—2000＞《民用闭路电视系统工程技术规范》GB/50198―-98＞《民用建筑电气设计规范》JGJ/T16-92＞《电气装置安装工程工程电气设备交接试验标准》GB50150-90＞《电气装置安装工程电缆线路施工验收规范》GB50168-92＞《安全防范工程程序与要求》GA/T75-94＞《民用闭路监视电视系统工程技术规范》GB02198-94＞《安全防范工程程序与要求》GA/T75-94＞《安全防范工程行业标准》GA/T70-94＞《建筑电气安装工程施工质量验收规范》GB50303-2002＞《安全防范工程费用概预算编制办法》GA/T70-94＞《民用闭路监视电视系统工程技术规范》GB02198-94＞《中国电气装置安装工程施工及验收规范》GBJ232-82（五）建设原则本系统的总体设计根据国家、地方相关法规、技术标准规范的要求，结合**************监控室地点的实际情况，秉着积极消化吸收国内外先进经验和技术，立足国内、安全可靠、节俭实用、便于扩展和管理维护的原则进行。本次项目建设遵循的原则：1、设备兼容:系统基于层次化设计，建立开放的应用调用接口体系，保障第三方产品的接入。52、技术先进：各种设备均需采用技术成熟、稳定且具备先进设计理念的产品，系统在建成后能通过平滑升级保持其先进性，延长生命周期。3、经济实用性：按照实用性的原则，整个系统以实用、操作方便、简洁、性能高效为原则，既满足快速反应的特点，又满足决策层、管理层及时了解各项信息，进行业务...
