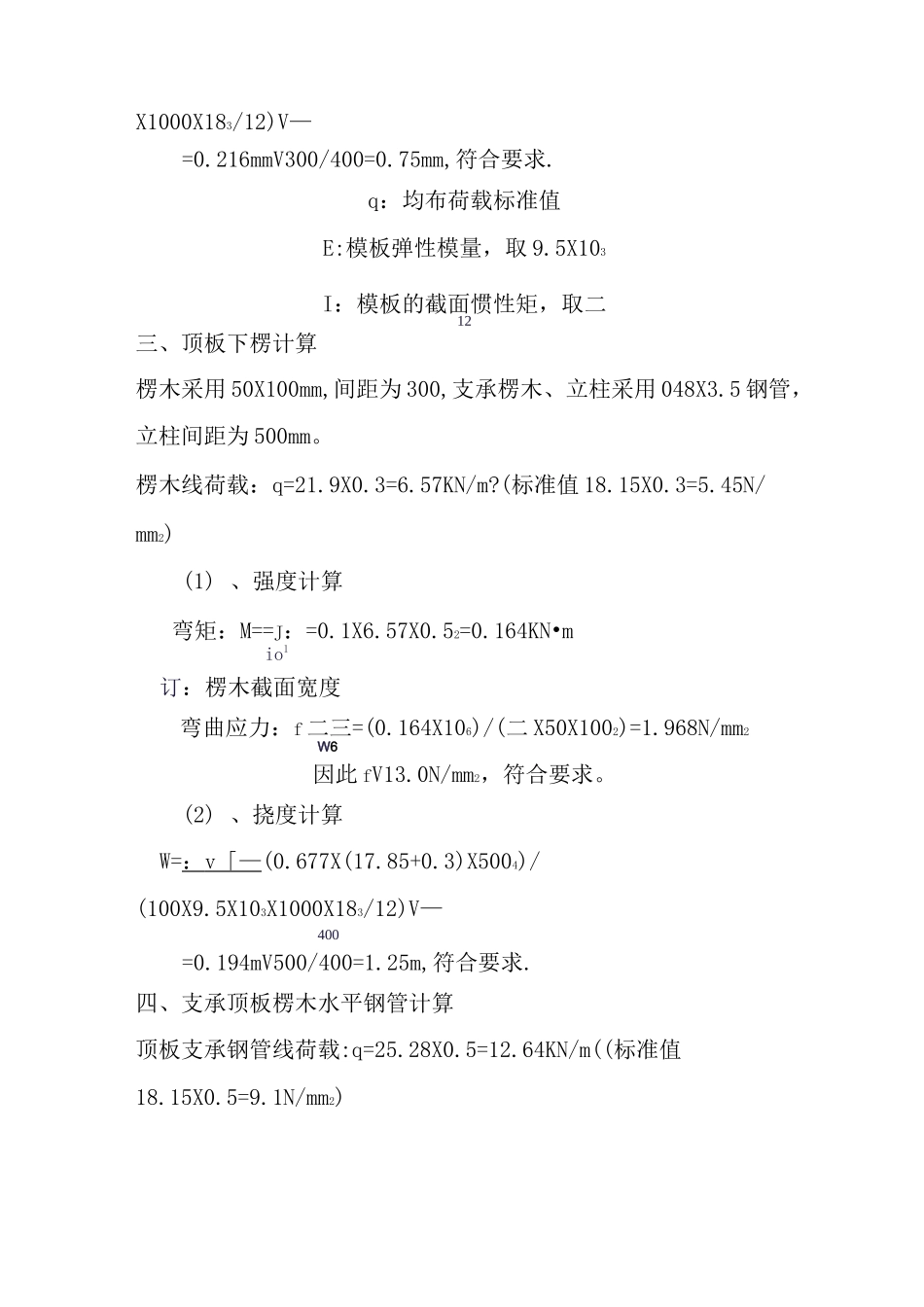

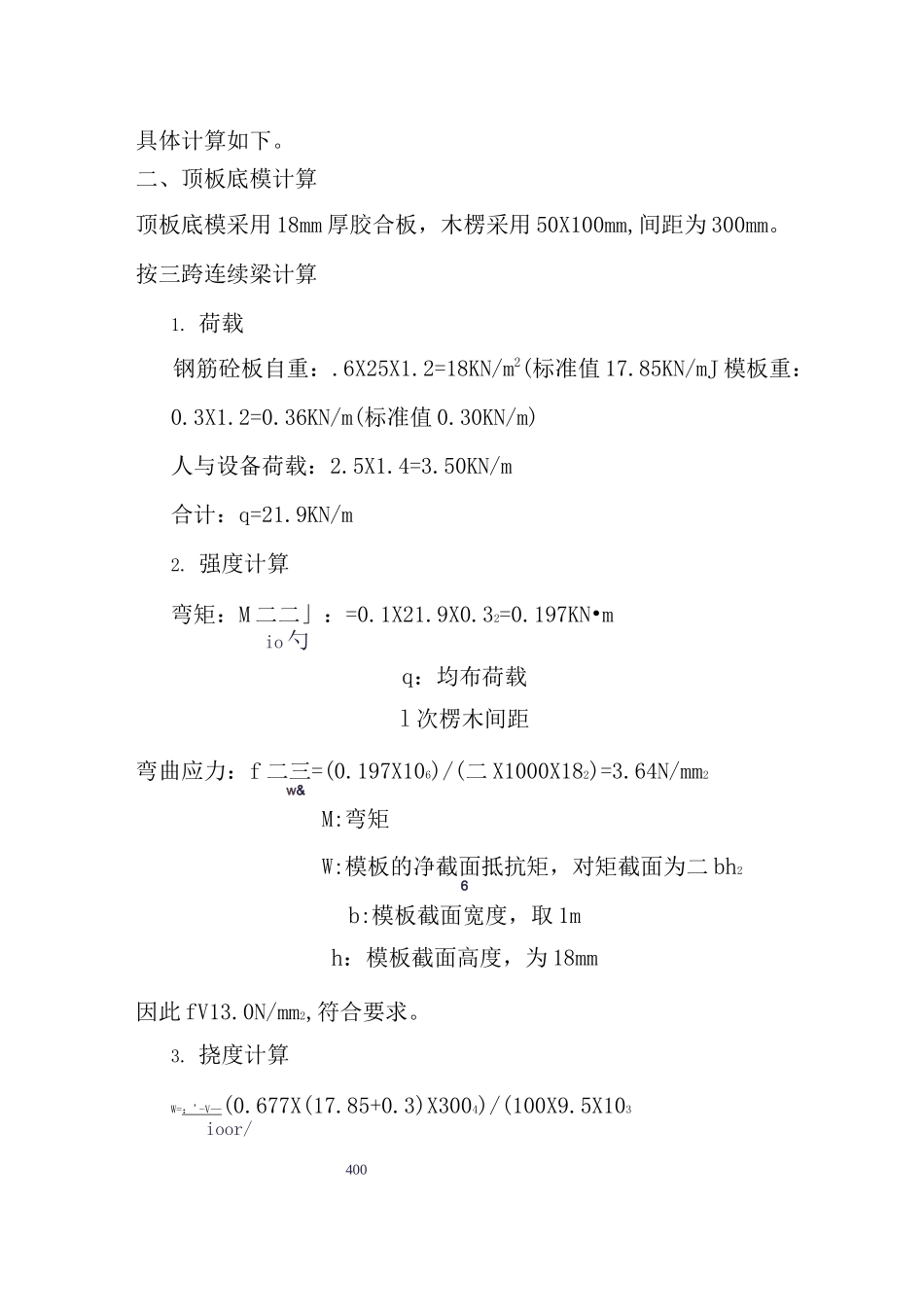

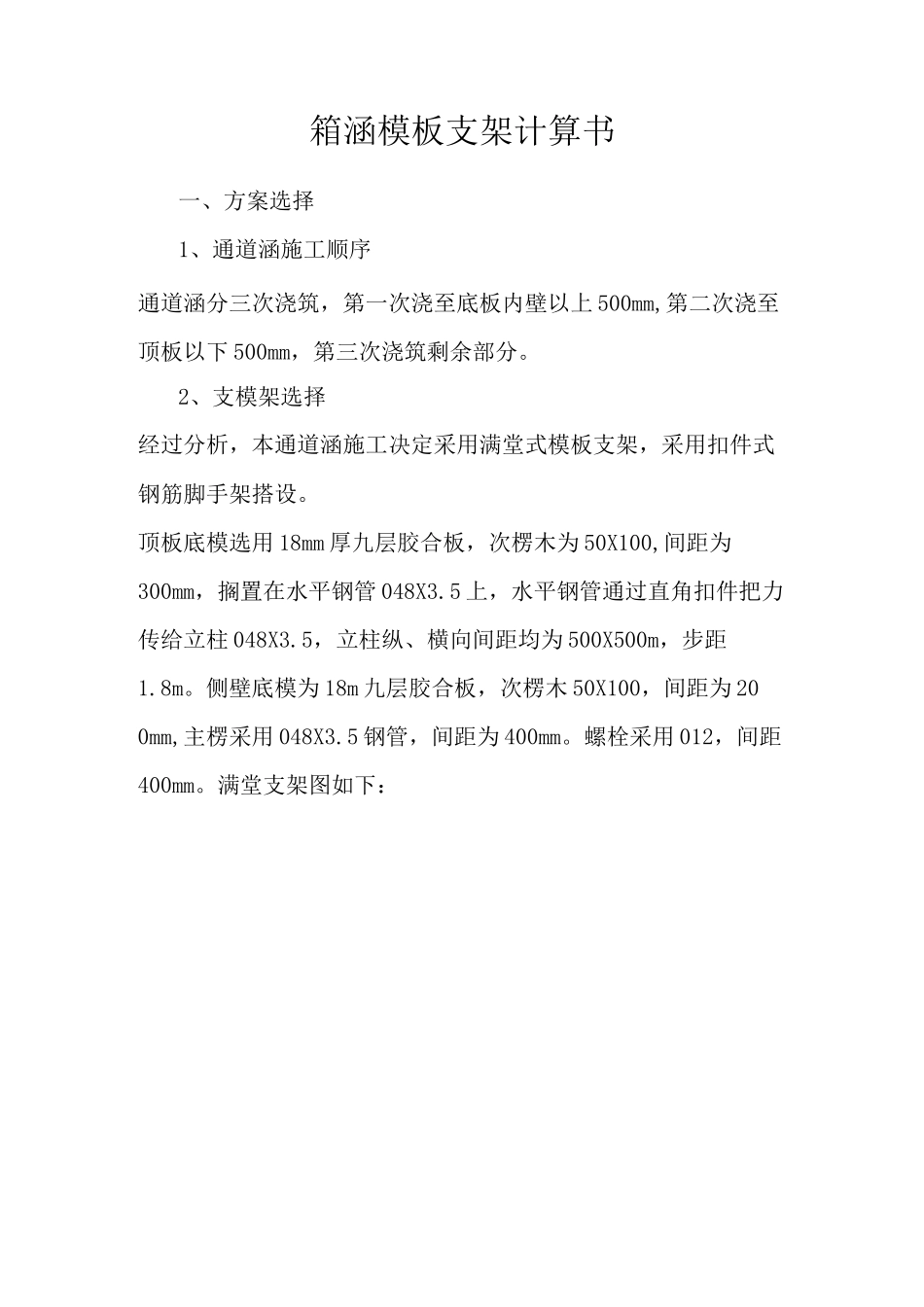

箱涵模板支架计算书一、方案选择1、通道涵施工顺序通道涵分三次浇筑，第一次浇至底板内壁以上500mm,第二次浇至顶板以下500mm，第三次浇筑剩余部分。2、支模架选择经过分析，本通道涵施工决定采用满堂式模板支架，采用扣件式钢筋脚手架搭设。顶板底模选用18mm厚九层胶合板，次楞木为50X100,间距为300mm，搁置在水平钢管048X3.5上，水平钢管通过直角扣件把力传给立柱048X3.5，立柱纵、横向间距均为500X500m，步距1.8m。侧壁底模为18m九层胶合板，次楞木50X100，间距为200mm,主楞采用048X3.5钢管，间距为400mm。螺栓采用012，间距400mm。满堂支架图如下：400具体计算如下。二、顶板底模计算顶板底模采用18mm厚胶合板，木楞采用50X100mm,间距为300mm。按三跨连续梁计算1.荷载钢筋砼板自重：.6X25X1.2=18KN/m2(标准值17.85KN/mJ模板重：0.3X1.2=0.36KN/m(标准值0.30KN/m)人与设备荷载：2.5X1.4=3.50KN/m合计：q=21.9KN/m2.强度计算弯矩：M二二」：=0.1X21.9X0.32=0.197KN•mio勺q：均布荷载l次楞木间距弯曲应力：f二三=(0.197X106)/(二X1000X182)=3.64N/mm2w&M:弯矩W:模板的净截面抵抗矩，对矩截面为二bh26b:模板截面宽度，取1mh：模板截面高度，为18mm因此fV13.0N/mm2,符合要求。3.挠度计算W=：'-V—(0.677X(17.85+0.3)X3004)/(100X9.5X103ioor/X1000X183/12)V—=0.216mmV300/400=0.75mm,符合要求.q：均布荷载标准值E:模板弹性模量，取9.5X103I：模板的截面惯性矩，取二12三、顶板下楞计算楞木采用50X100mm,间距为300,支承楞木、立柱采用048X3.5钢管，立柱间距为500mm。楞木线荷载：q=21.9X0.3=6.57KN/m?(标准值18.15X0.3=5.45N/mm2)(1)、强度计算弯矩：M==J：=0.1X6.57X0.52=0.164KN•mio1订：楞木截面宽度弯曲应力：f二三=(0.164X106)/(二X50X1002)=1.968N/mm2W6因此fV13.0N/mm2，符合要求。(2)、挠度计算W=：v「—(0.677X(17.85+0.3)X5004)/(100X9.5X103X1000X183/12)V—400=0.194mV500/400=1.25m,符合要求.四、支承顶板楞木水平钢管计算顶板支承钢管线荷载:q=25.28X0.5=12.64KN/m((标准值18.15X0.5=9.1N/mm2)400(1)强度计算弯矩：M=0.107X12.64X0.52=0.338KN.m弯曲应力：f=0.338X106/(5.08X103)=66.5N/mm2<205N/mm2,符合要求。(2)挠度计算W=(0.677X9.1X5004)/(100X2.06X105X12.19X104)=0.153mm<500/400=lmm,可以。经计算，模板、楞木及水平支承钢管的强度和挠度均满足要求，下面核算一下扣件的抗滑承载力：立柱纵、横向间距分别为500mm和500mm，则一个扣件承受外力为21.9X0.5X0.5=5.475KN<10KN,安全。施工时保证扣件质量与扣件螺栓拧紧力矩(240Nm,W65Nm)。五、顶板模架立柱强度计算1、立柱所承受荷载上述计算中均未计及满堂架及脚手板的荷载，高5.3m,步距为1.8m,共3步。立柱N：5.3X0.0384X1.2=0.244KN1纵横水平杆取N：(2+1)X2X0.5X0.0384X1.2=0.138KN2剪刀撑N：(5.3X1.414X4)X0.0384X1.2一3二0.460KN3扣件N:[10X2+15/4+15X1.41X2X2/(5X4)+15X1.41X2/4(5X2.5)]X0.0146X1.2=0.549KN脚手板N(2层)：0.5X0.5X2X0.35X1.2=0.21KN5施工活载N(1层)：0.5X0.5X3X1.4=1.05KN6脚手架荷载N：N二N+N+N+N+N+N=2.647KN77123456板传来荷载N：0.5X0.5X21.9=5.475KN8共计：一根立柱底部最大轴向压力N=N+N=2.647+5.475=8.122KN782、立柱稳定性计算立柱步距1.8m，其计算长度1,参照脚手架立柱取用：01=1.155X1.5X180=311.850入=311.85/1.59=196.132总的允许轴向承载压力设计值[N]=18.55KN，大于实有轴向力1N=8.122KN,可以。六、立柱基础计算满堂架立柱支承在600mm厚C30钢筋混凝土底板上。浇筑顶板混凝土时将至少在底板混凝土浇筑后7天。立柱基础能达到要求。七、箱涵侧壁模板计算侧模采用18mm厚胶合板，楞木采用50X100mm，间距200mm,外楞采用048X3.5钢管，对拉螺栓采用012,间距400mm。1、荷载箱涵侧壁模板受侧压力取下列二式的较小值：F=0.22XYX200/（T+15）XBXBX二亍1c12F二Y・H2c式中：Y=24KN/m3（混凝土的重力密度）cT=25°C（砼入模温度）B=1.21B=1.22V=6m/h（砼浇筑速度）H=4.3m（混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度F=0.22X24X200/（25+15）X1.2X1.2^^y=78.83KN/rfF=24X4.3=103.2KN/m2...
