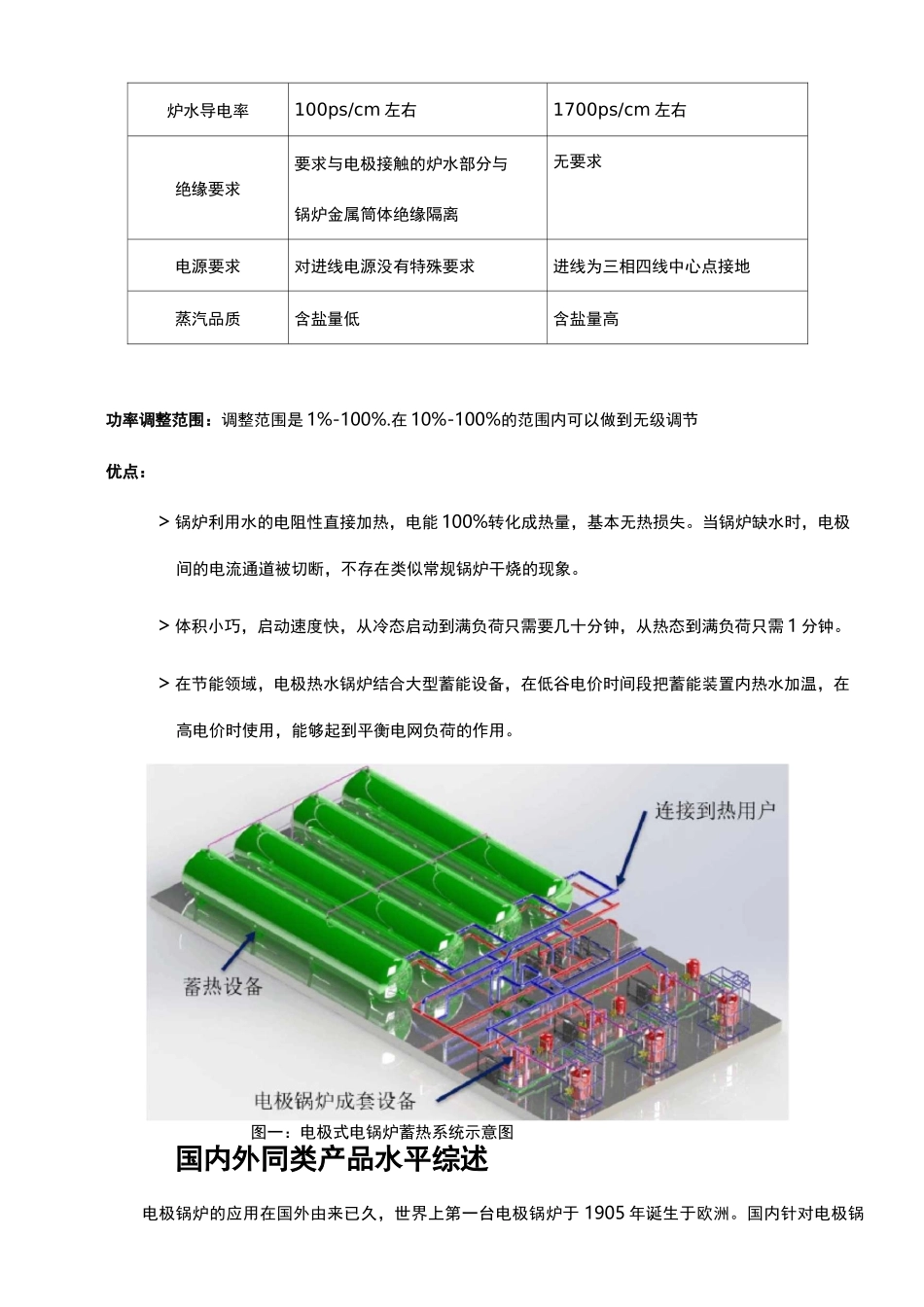

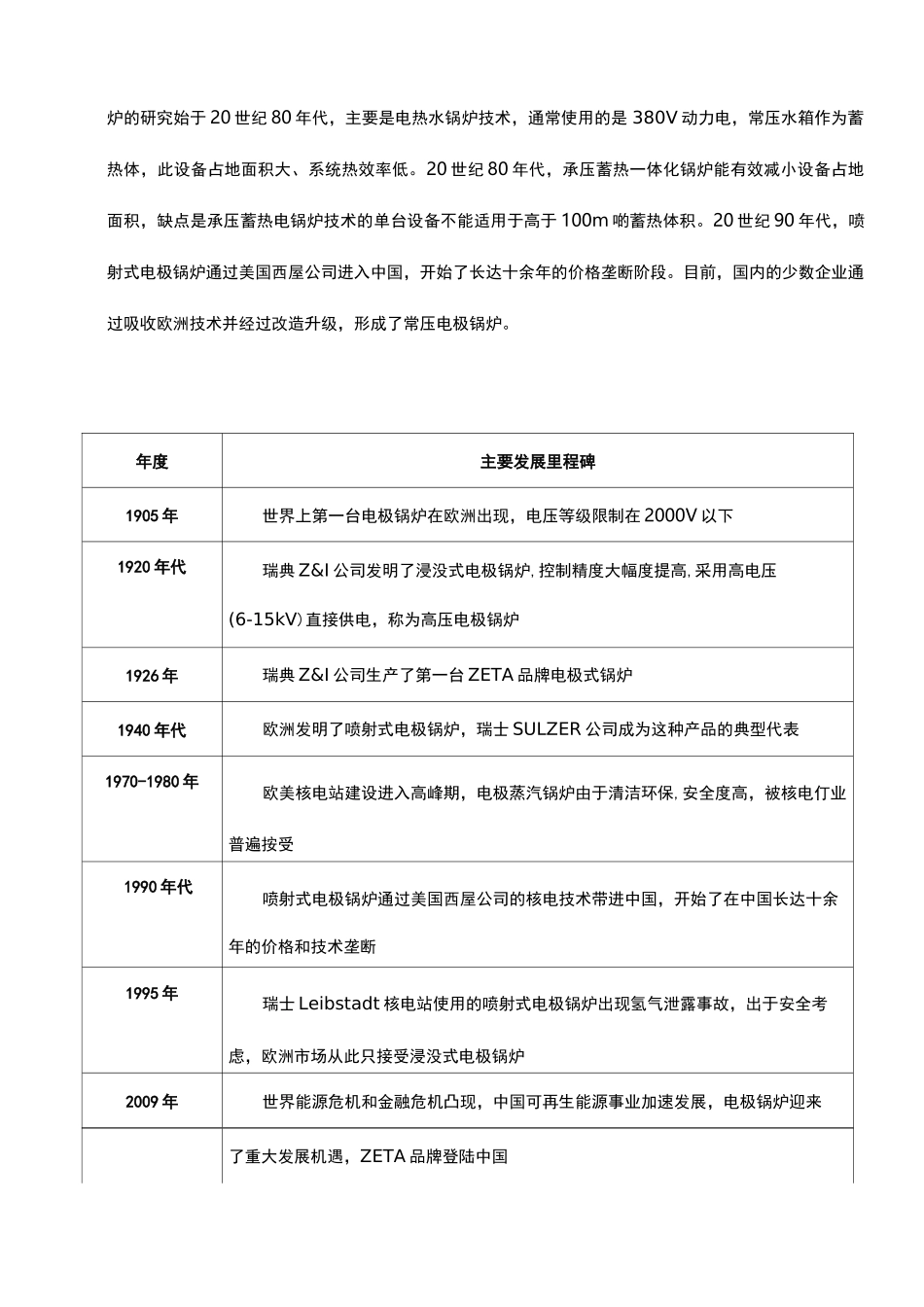

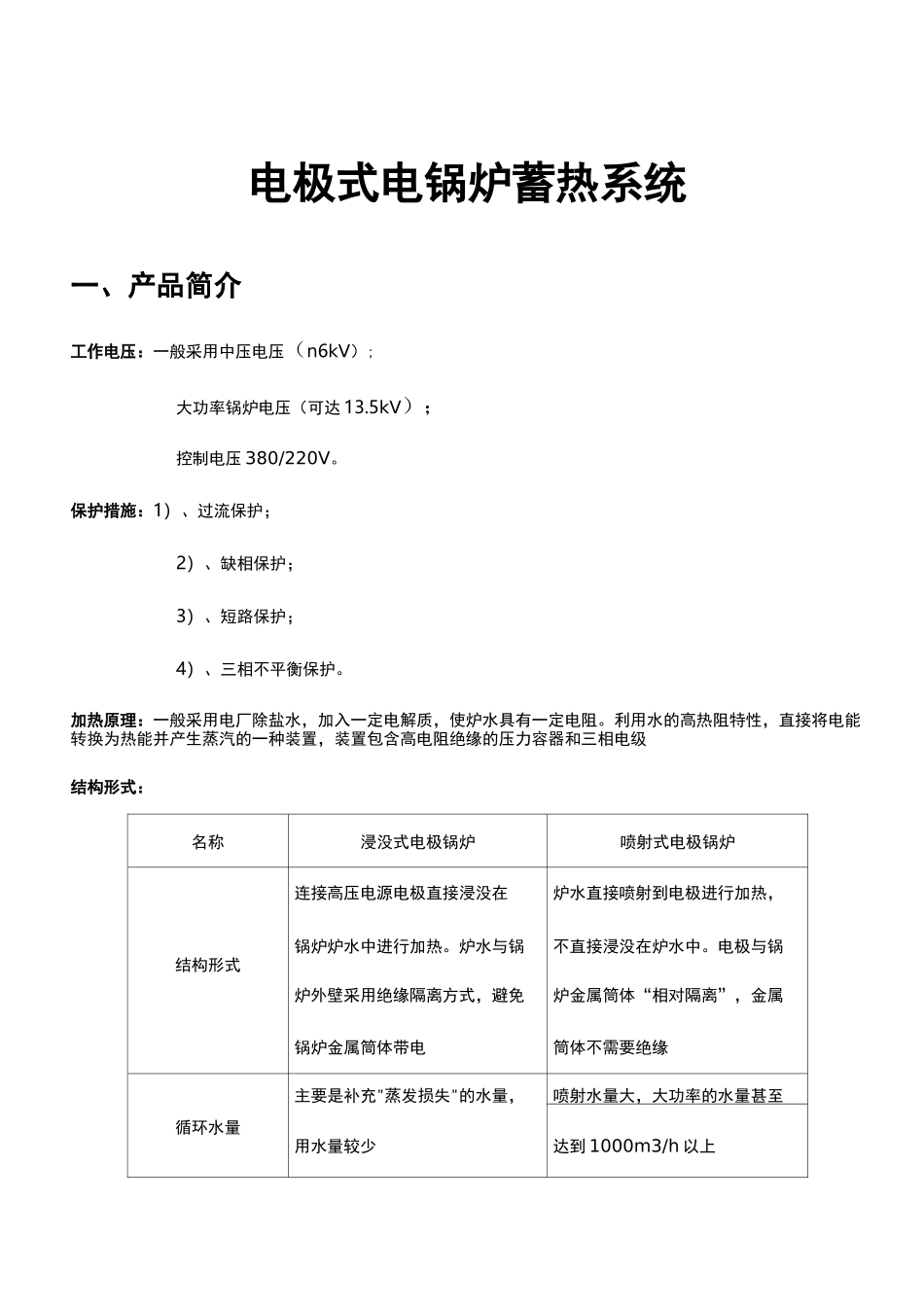

电极式电锅炉蓄热系统一、产品简介工作电压：一般采用中压电压（n6kV）;大功率锅炉电压（可达13.5kV）；控制电压380/220V。保护措施：1）、过流保护；2）、缺相保护；3）、短路保护；4）、三相不平衡保护。加热原理：一般采用电厂除盐水，加入一定电解质，使炉水具有一定电阻。利用水的高热阻特性，直接将电能转换为热能并产生蒸汽的一种装置，装置包含高电阻绝缘的压力容器和三相电级结构形式：名称浸没式电极锅炉喷射式电极锅炉连接高压电源电极直接浸没在炉水直接喷射到电极进行加热，锅炉炉水中进行加热。炉水与锅不直接浸没在炉水中。电极与锅结构形式炉外壁采用绝缘隔离方式，避免炉金属筒体“相对隔离”，金属锅炉金属筒体带电筒体不需要绝缘主要是补充"蒸发损失"的水量，喷射水量大，大功率的水量甚至循环水量用水量较少达到1000m3/h以上炉水导电率100ps/cm左右1700ps/cm左右绝缘要求要求与电极接触的炉水部分与锅炉金属筒体绝缘隔离无要求电源要求对进线电源没有特殊要求进线为三相四线中心点接地蒸汽品质含盐量低含盐量高功率调整范围：调整范围是1%-100%.在10%-100%的范围内可以做到无级调节优点：＞锅炉利用水的电阻性直接加热，电能100%转化成热量，基本无热损失。当锅炉缺水时，电极间的电流通道被切断，不存在类似常规锅炉干烧的现象。＞体积小巧，启动速度快，从冷态启动到满负荷只需要几十分钟，从热态到满负荷只需1分钟。＞在节能领域，电极热水锅炉结合大型蓄能设备，在低谷电价时间段把蓄能装置内热水加温，在高电价时使用，能够起到平衡电网负荷的作用。图一：电极式电锅炉蓄热系统示意图国内外同类产品水平综述电极锅炉的应用在国外由来已久，世界上第一台电极锅炉于1905年诞生于欧洲。国内针对电极锅炉的研究始于20世纪80年代，主要是电热水锅炉技术，通常使用的是380V动力电，常压水箱作为蓄热体，此设备占地面积大、系统热效率低。20世纪80年代，承压蓄热一体化锅炉能有效减小设备占地面积，缺点是承压蓄热电锅炉技术的单台设备不能适用于高于100m啲蓄热体积。20世纪90年代，喷射式电极锅炉通过美国西屋公司进入中国，开始了长达十余年的价格垄断阶段。目前，国内的少数企业通过吸收欧洲技术并经过改造升级，形成了常压电极锅炉。年度主要发展里程碑1905年世界上第一台电极锅炉在欧洲出现，电压等级限制在2000V以下1920年代瑞典Z&I公司发明了浸没式电极锅炉,控制精度大幅度提高,采用高电压(6-15kV)直接供电，称为高压电极锅炉1926年瑞典Z&I公司生产了第一台ZETA品牌电极式锅炉1940年代欧洲发明了喷射式电极锅炉，瑞士SULZER公司成为这种产品的典型代表1970-1980年欧美核电站建设进入高峰期，电极蒸汽锅炉由于清洁环保,安全度高，被核电仃业普遍按受1990年代喷射式电极锅炉通过美国西屋公司的核电技术带进中国，开始了在中国长达十余年的价格和技术垄断1995年瑞士Leibstadt核电站使用的喷射式电极锅炉出现氢气泄露事故，出于安全考虑，欧洲市场从此只接受浸没式电极锅炉2009年世界能源危机和金融危机凸现，中国可再生能源事业加速发展，电极锅炉迎来了重大发展机遇，ZETA品牌登陆中国2012年国内首个米用电极式锅炉的火电灵活性（孤网平衡）项目在山东日照钢钢铁厂完成,对电网的平衡实现了毫秒级的响应。项目中使用了4台40MW的电极式锅炉产品，是目刖为目国内最大的电极式锅炉应用项目。2016年中国市场ZETA电极锅炉使用量超50台,分别应用于风电消纳与区域供热、核电设备启动、电网平衡等领域，同时，ZETA锅炉技术升级到第7代新疆乌鲁木齐高铁项目完成，进入运行，成为目前为止全国最大规模的风电消纳供热项目。项目中使用了6台8MW的电极式锅炉，总容量9277立方米的蓄热水罐。该工程的供热面积为43万平方米。三、经济效益比较3.1投资内容•可研评估费，设计费•设备采购费，安装费•土建施工费•配电系统设计安装费•压力容器监检费（常压系统不需要）3.2投资概算・牛10MW电极锅炉系统，每1kW造价550〜1000元之间・12-40MW电极锅炉系统，每1kW装机造价350~500元之间・45-70MW电极锅炉系统，每1kW装机造价300~350元之间3.3设备价格•相关配套设备：热交换器，...
