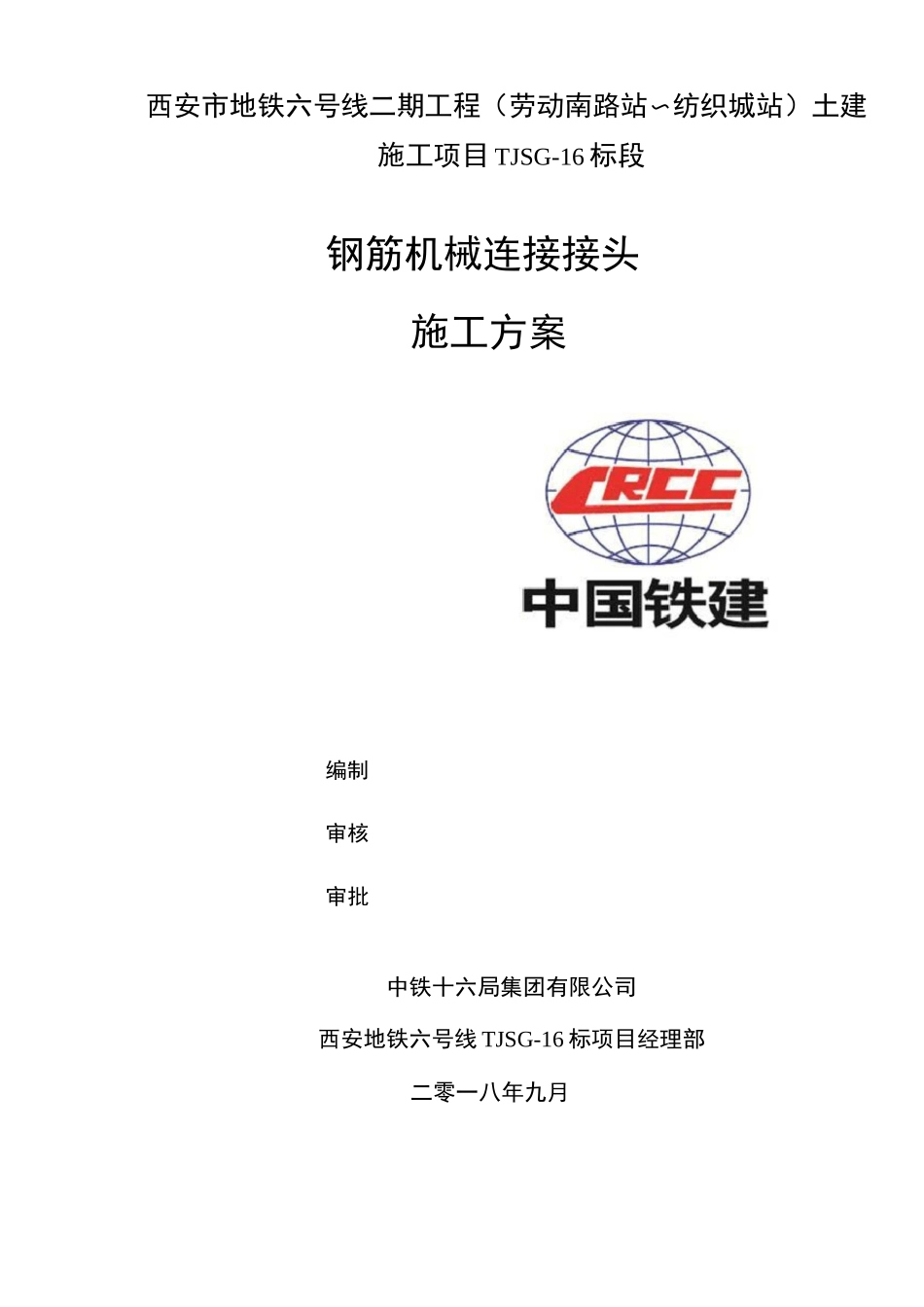

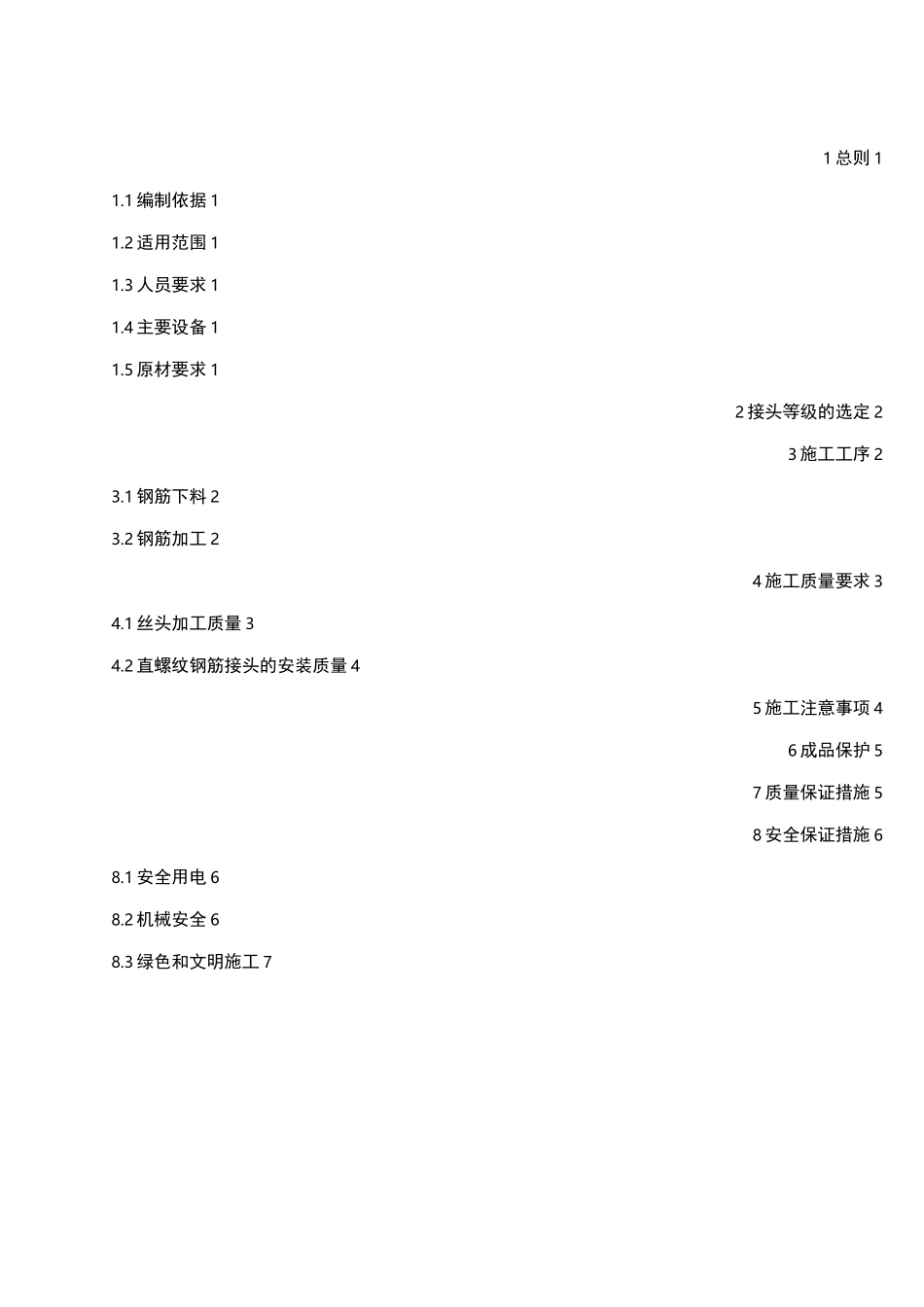

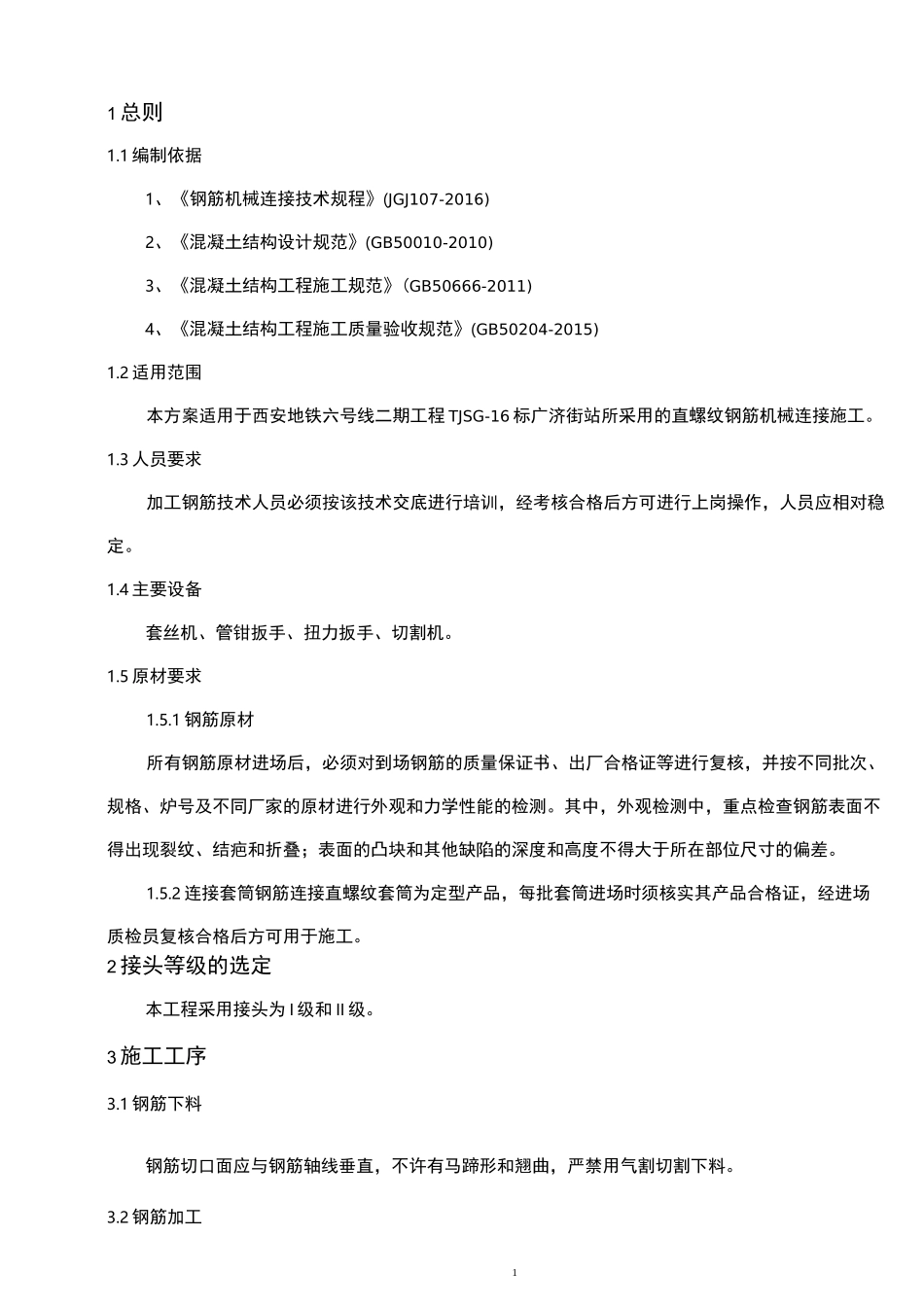

西安市地铁六号线二期工程（劳动南路站〜纺织城站）土建施工项目TJSG-16标段钢筋机械连接接头施工方案编制审核审批中铁十六局集团有限公司西安地铁六号线TJSG-16标项目经理部二零一八年九月1总则11.1编制依据11.2适用范围11.3人员要求11.4主要设备11.5原材要求12接头等级的选定23施工工序23.1钢筋下料23.2钢筋加工24施工质量要求34.1丝头加工质量34.2直螺纹钢筋接头的安装质量45施工注意事项46成品保护57质量保证措施58安全保证措施68.1安全用电68.2机械安全68.3绿色和文明施工711总则1.1编制依据1、《钢筋机械连接技术规程》(JGJ107-2016)2、《混凝土结构设计规范》(GB50010-2010)3、《混凝土结构工程施工规范》(GB50666-2011)4、《混凝土结构工程施工质量验收规范》(GB50204-2015)1.2适用范围本方案适用于西安地铁六号线二期工程TJSG-16标广济街站所采用的直螺纹钢筋机械连接施工。1.3人员要求加工钢筋技术人员必须按该技术交底进行培训，经考核合格后方可进行上岗操作，人员应相对稳定。1.4主要设备套丝机、管钳扳手、扭力扳手、切割机。1.5原材要求1.5.1钢筋原材所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进行复核，并按不同批次、规格、炉号及不同厂家的原材进行外观和力学性能的检测。其中，外观检测中，重点检查钢筋表面不得出现裂纹、结疤和折叠；表面的凸块和其他缺陷的深度和高度不得大于所在部位尺寸的偏差。1.5.2连接套筒钢筋连接直螺纹套筒为定型产品，每批套筒进场时须核实其产品合格证，经进场质检员复核合格后方可用于施工。2接头等级的选定本工程采用接头为I级和II级。3施工工序3.1钢筋下料钢筋切口面应与钢筋轴线垂直，不许有马蹄形和翘曲，严禁用气割切割下料。3.2钢筋加工23.2.1开车前准备检查电源及套丝机安装是否水平，向机床中的减速机注入润滑油，向冷却液箱中注入足量的水溶性切削液。3.2.2试车接通电源检查滚压头旋转方向，当面对滚压头时，滚压头应逆时针方向旋转，检查冷却液泵的旋转方向，冷却液应供应充足，回水通畅。3.2.3套丝机调整安装与待加工钢筋规格相同的滚压头及调整行程块位置的准确性。3.2.4直螺纹丝头加工在定心夹钳内夹卡钢筋，钢筋的轴向装卡位置与滚压头端面平齐，误差应不大于4mm，启动冷却泵及主轴开关，加工中手动沿逆时针转动进给手柄，使滑台向钢筋的方向进给，此时用力应均匀，速度应适中。当钢筋咬合后松开进给手柄。此时，滑台可自动进给，待滑台碰触限位行程块后，自动停止约3秒后滚压头反转，钢筋从滚压头中退出，手动将滑台退回原位，即完成一个钢筋直螺纹丝头的加工。加工中必须使用冷却切削液，以保证加工质量，减少刀具的磨损。3.2.5钢筋连接连接前检查钢筋丝头是否和连接套规格一致，直螺纹牙型是否完好无损、清洁，如发现杂物或锈蚀时用铁刷清除干净，然后用扳手或管钳将直螺纹连接套与一端钢筋拧到位，再将另一端钢筋与连接套拧到位。33.2.6连接示意图图3-1套筒连接示意图3.2.7钢筋机械连接施工工艺流程钢筋机械连接施工工艺流程图如下：图3-2机械连接施工工艺图4施工质量要求4.1丝头加工质量1、用专用的环规检验直螺纹头的有效长度及螺纹中径，如有不符合JGJ107-2016加工质量要求的丝头必须切断重新加工。2、对加工好的直螺纹丝头，检查人员按10%进行外观检查，合格率不得小于95%。合格后方可使用。44.2直螺纹钢筋接头的安装质量4.2.1直螺纹钢筋接头的安装质量要求安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。标准型接头安装后的外露螺纹不宜超过2p；4.2.2套筒质量要求1、套筒表面无裂纹，螺牙饱满，无其他缺陷；2、牙形规检查合格，用直螺纹塞规检查其尺寸精度；3、各种型号和规格的套筒外表面，必须有明显的钢筋级别及规格标记。若套筒为异径的则应在两端分别作出相应的钢筋级别和直径。5施工注意事项1、钢筋在起丝端头必须保证断面平齐，严禁用气割下料。2、采用螺纹套筒连接时，设置在同一构件中纵向受力钢筋的接头相互错开，钢筋机械连接区段长度按35d计算（d为被连接钢筋中的较大直径）。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率不...
