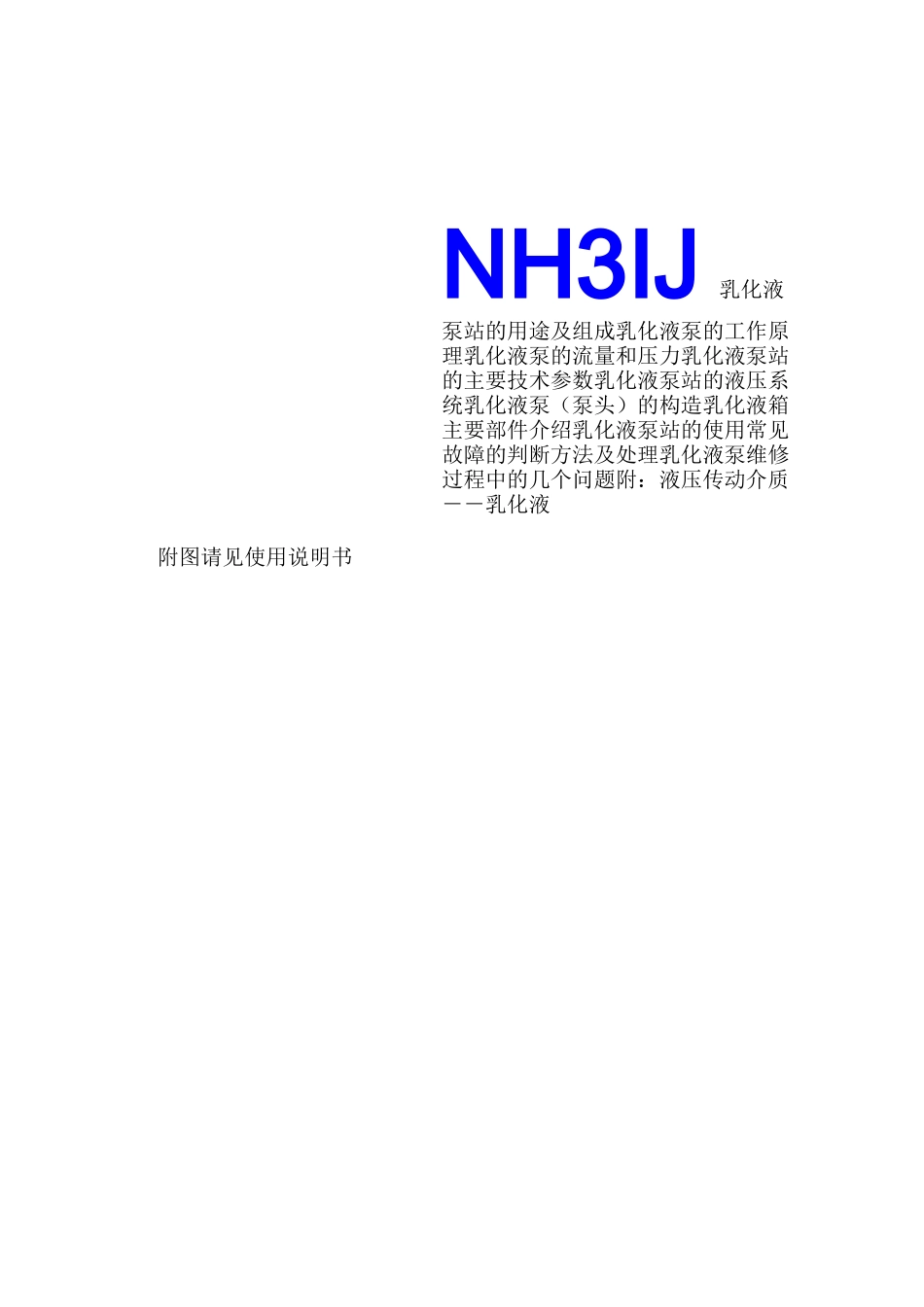

pq.]<•o。QUIJ^sqn^SuiCu^NH3IJ乳化液泵站的用途及组成乳化液泵的工作原理乳化液泵的流量和压力乳化液泵站的主要技术参数乳化液泵站的液压系统乳化液泵（泵头）的构造乳化液箱主要部件介绍乳化液泵站的使用常见故障的判断方法及处理乳化液泵维修过程中的几个问题附：液压传动介质－－乳化液附图请见使用说明书一、产品用途卧式电动往复泵是多缸作用，电力驱动柱塞泵，在常温下输送无腐蚀液体适用于以下几个方面1、用作煤碳开采中的液压支架、支柱及各种液压机械的动力源。2、用于石油矿场的注水工程，煤层注水。3、用于水泥生产、煤碳开采过程中的喷雾灭尘。4、用于机械设备、建筑、管道、船舶的清洗，除锈等。5、用于现代水射流技术的动力源。二、产品型号、内容及特征1、型号意义□□B□□□--□/□IlliIIIIIlliIII1排出压力（MPa）IIIIII1公称流量（L/min）IIIII1电机功率（W）（可省略）IIII1结构形式（卧式：W）III特征（水:S；乳化液:R；喷雾:P）II1泵I电动（可省略）1缸数（可省略）例：PB320/喷雾泵:流量320L/min压力5DSB200-315/：5缸电动水泵，功率200kW，流量315L/min,压力2、产品内容见表1表1PQ2.546.381012.516202531.540506380251.52.2345.57.5111115152230374531.52.2345.57.57.51115152230374555402.235.57.57.511151522303745557550347.57.5111515223037455575906335.57.5111515223037455575901108047.5111515223037455575901101321005.57.51515223037455575901101322001257.51115223030455575751101321602501607.515223037455575751101321602502001118.5303045557575110132160200250152230455575751101321602002503151530455575751101321602002504002230557575110132160200250三、产品结构及原理本厂生产的卧式电动往复泵由以下几部分组成：1、电机，根据使用环境配防爆电机或普通电机。2、泵，泵的系列型式及结构特征见下表2。3、外部控制阀（安全阀、卸载阀、溢流阀等），根据用户不同需求而配置。4、外部附属部件（进水过滤器、蓄能器、压力表、电控柜等），根据用户不同需求而配置。表2泵型45系列80系列125系列160系列200系列400系列一级齿轮减速是是是是是是斜面剖分箱体是十字头球头球头柱销柱销柱销柱销滑块衬套有有滑块钢质钢质铝合金铝合金铝合金铝合金传动端与液力端联接型式分离分离分离分离分离分离液力端整体整体整体整体分体分体缸数3缸3缸3缸3缸5缸5缸最大重量（kg）67313001600200030004000讲口尺寸©40©40©50©50©76©100进口连接方式喉箍喉箍M64x2M64x2M64x2M115x2出口尺寸©25©25©25©25©32©32出口连接方式M33x2KJM25KJM25KJM25KJM32KJM32外形尺寸1550x750x2000x850x2100x850x2300x850x2400x10006508009001100x1000注:上表所列为我公司所生产的主要泵型的基型产品，若实供产品与表中所介绍内容不符时，以随机说明书附图为准。电动往复泵的工作原理：电机通过联轴器，并经过一级齿轮（或不经减速，用6级电机）使曲轴旋转，由曲柄连杆机构，使柱塞在高压缸套中作往复直线运动，在泵头吸排液阀的配液作用下，使工作介质源源不断地吸入与排出，进入执行元件。卸载阀的作用与工作原理：当执行元件的压力为额定压力时，卸载阀使泵卸载，泵出的液体无压地流回吸液口，并可阻止执行元件压力液体地回流。而当执行元件的压力低于额定工作压力的75%时，泵又继续向执行元件供液。高压型（＞10MPa）卸载阀体内有三组阀组成：单向阀、卸载主阀、先导阀。动作顺序为：由执行元件压力控制的先导阀开/闭f卸载主阀开/闭f单向阀闭/开。低压型（W由单向阀和卸载主阀组成。动作顺序为：由执行元件压力控制的阀杆使卸载主阀开/闭f单向阀闭/开。卸载阀的调定卸载压力为额定压力。调整卸载阀弹簧压紧螺母可得到不同的卸载压力。安全阀的作用与工作原理：其基本由阀体、阀芯、阀座、弹簧等零件组成，液体压力通过阀芯由弹簧平衡，通过调整安全阀尾部的螺纹，以得到不同的开启压力，在卸载阀（或溢流阀）不起作用的情况下，泵压达到安全阀的开启压力时，安全阀开启，以保证泵站设备不受损坏。安全阀的开启压力调定为额定压力的110%。进水过滤器的作用与工作原理...
