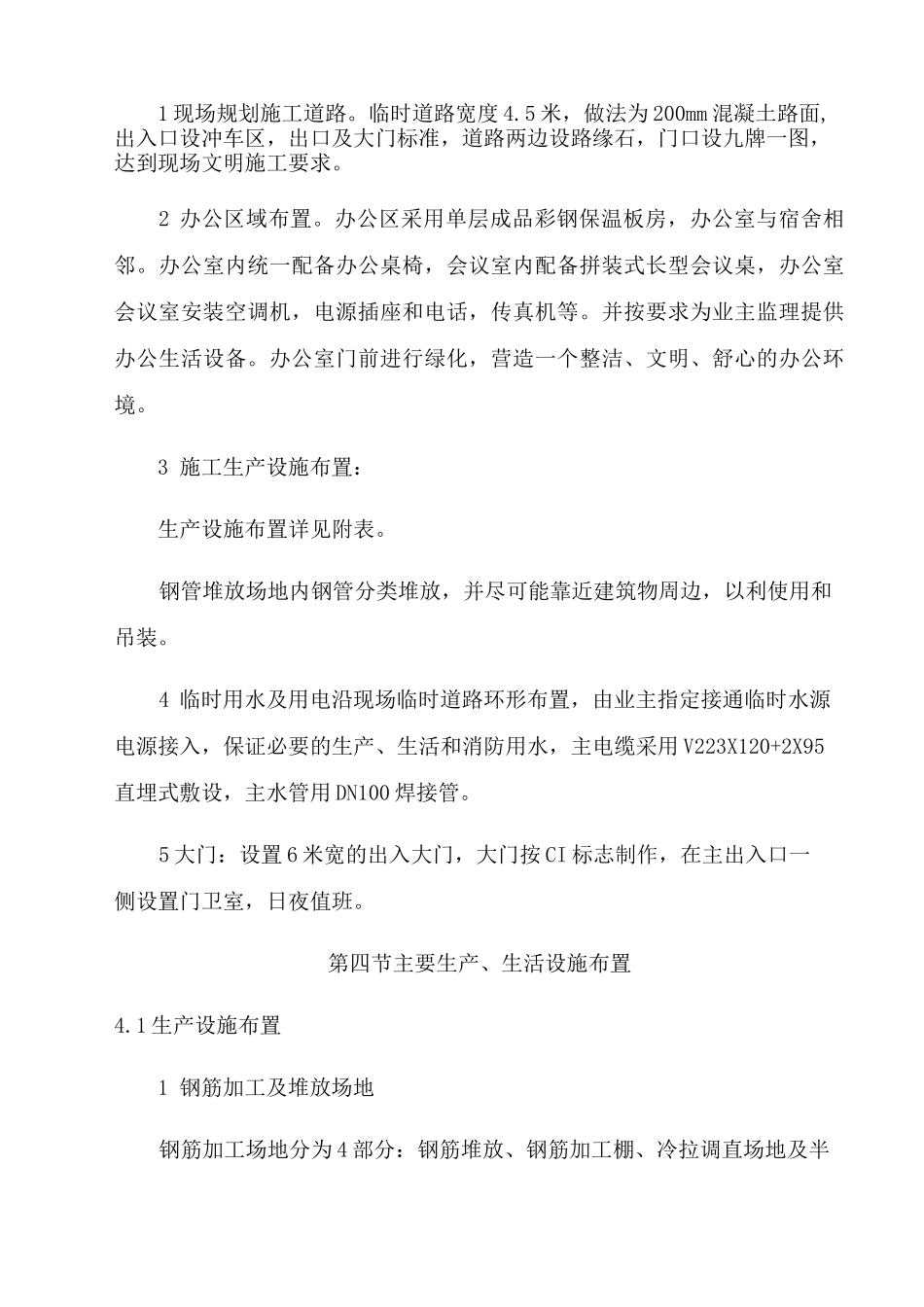

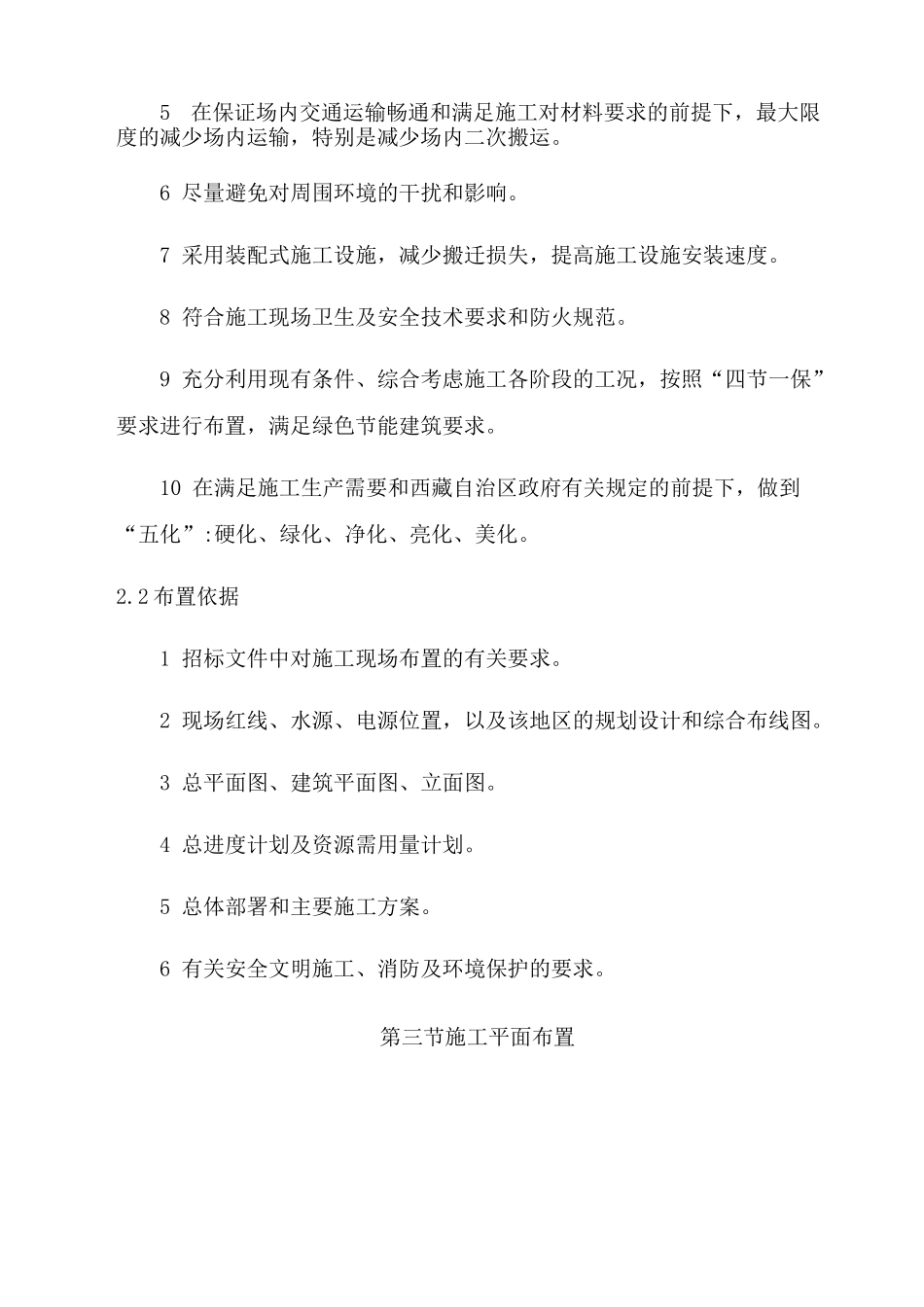

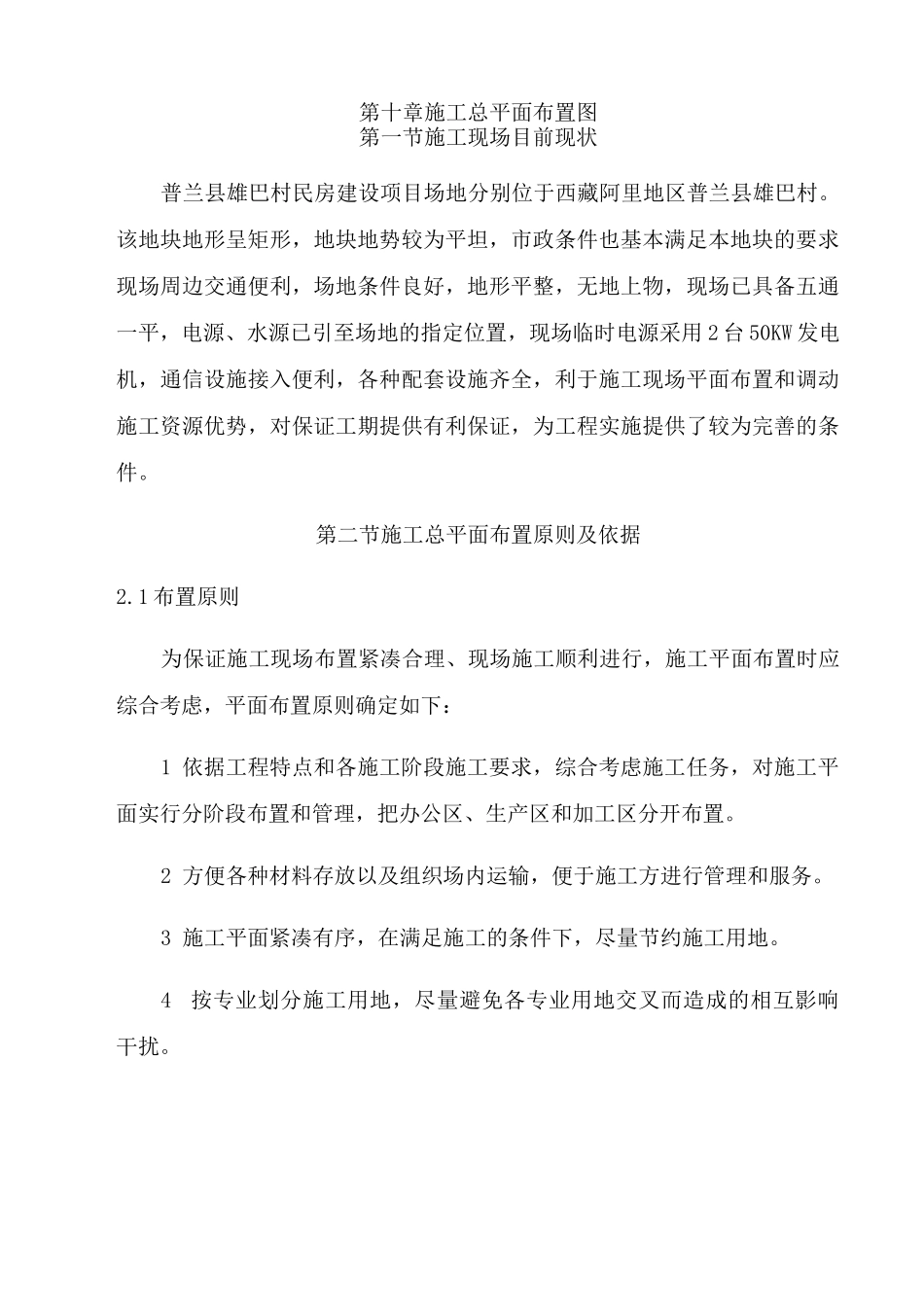

第十章施工总平面布置图第一节施工现场目前现状普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的条件。第二节施工总平面布置原则及依据2.1布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：1依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。2方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。3施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。4按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。5在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。6尽量避免对周围环境的干扰和影响。7采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。8符合施工现场卫生及安全技术要求和防火规范。9充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保”要求进行布置，满足绿色节能建筑要求。10在满足施工生产需要和西藏自治区政府有关规定的前提下，做到“五化”:硬化、绿化、净化、亮化、美化。2.2布置依据1招标文件中对施工现场布置的有关要求。2现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。3总平面图、建筑平面图、立面图。4总进度计划及资源需用量计划。5总体部署和主要施工方案。6有关安全文明施工、消防及环境保护的要求。第三节施工平面布置1现场规划施工道路。临时道路宽度4.5米，做法为200mm混凝土路面,出入口设冲车区，出口及大门标准，道路两边设路缘石，门口设九牌一图，达到现场文明施工要求。2办公区域布置。办公区采用单层成品彩钢保温板房，办公室与宿舍相邻。办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，办公室会议室安装空调机，电源插座和电话，传真机等。并按要求为业主监理提供办公生活设备。办公室门前进行绿化，营造一个整洁、文明、舒心的办公环境。3施工生产设施布置：生产设施布置详见附表。钢管堆放场地内钢管分类堆放，并尽可能靠近建筑物周边，以利使用和吊装。4临时用水及用电沿现场临时道路环形布置，由业主指定接通临时水源电源接入，保证必要的生产、生活和消防用水，主电缆采用V223X120+2X95直埋式敷设，主水管用DN100焊接管。5大门：设置6米宽的出入大门，大门按CI标志制作，在主出入口一侧设置门卫室，日夜值班。第四节主要生产、生活设施布置4.1生产设施布置1钢筋加工及堆放场地钢筋加工场地分为4部分：钢筋堆放、钢筋加工棚、冷拉调直场地及半成品堆场，各类钢材按不同规格型号堆放整齐，设置标识牌和检验状态。2模板加工及木料、钢管堆放场地模板加工、木料堆放场地及钢管堆放场地均需占地面积约150^2。3材料仓库作为安装部分各种管材、配件及其他零星材料的堆放场地。4.2生活设施布置工人生活区布置宿舍、食堂、浴室厕所等，采用双层成品彩钢板房搭建工人宿舍计划面积300，可容纳300人同时住宿；食堂约80^，厕所60浴室60tf。生活区安排专人进行卫生清理，做到干净、整洁、无异味、排水通畅、道路整齐，并进行适当绿化，为工人营造一个整洁、卫生的生活环境。达到文明施工要求。第五节施工现场临时水、临电布置业主也将临水用水、用电接头接入现场。具体见附表五施工总平面图。5.1临时用水布置1消防给水系统室外消防给水系统为低压消防给水系统，沿施工现场临时道路布置DN100消防给水环状管网，每隔120米布置一个临时消火栓。临时消火栓水压由市政管网提供完全可以满足消防要求（最不利点消火栓不小于10m的静压）。室外消防给水管网采用镀锌钢管焊接连接，所有焊口部位进行防腐处理，每个室外临时...
