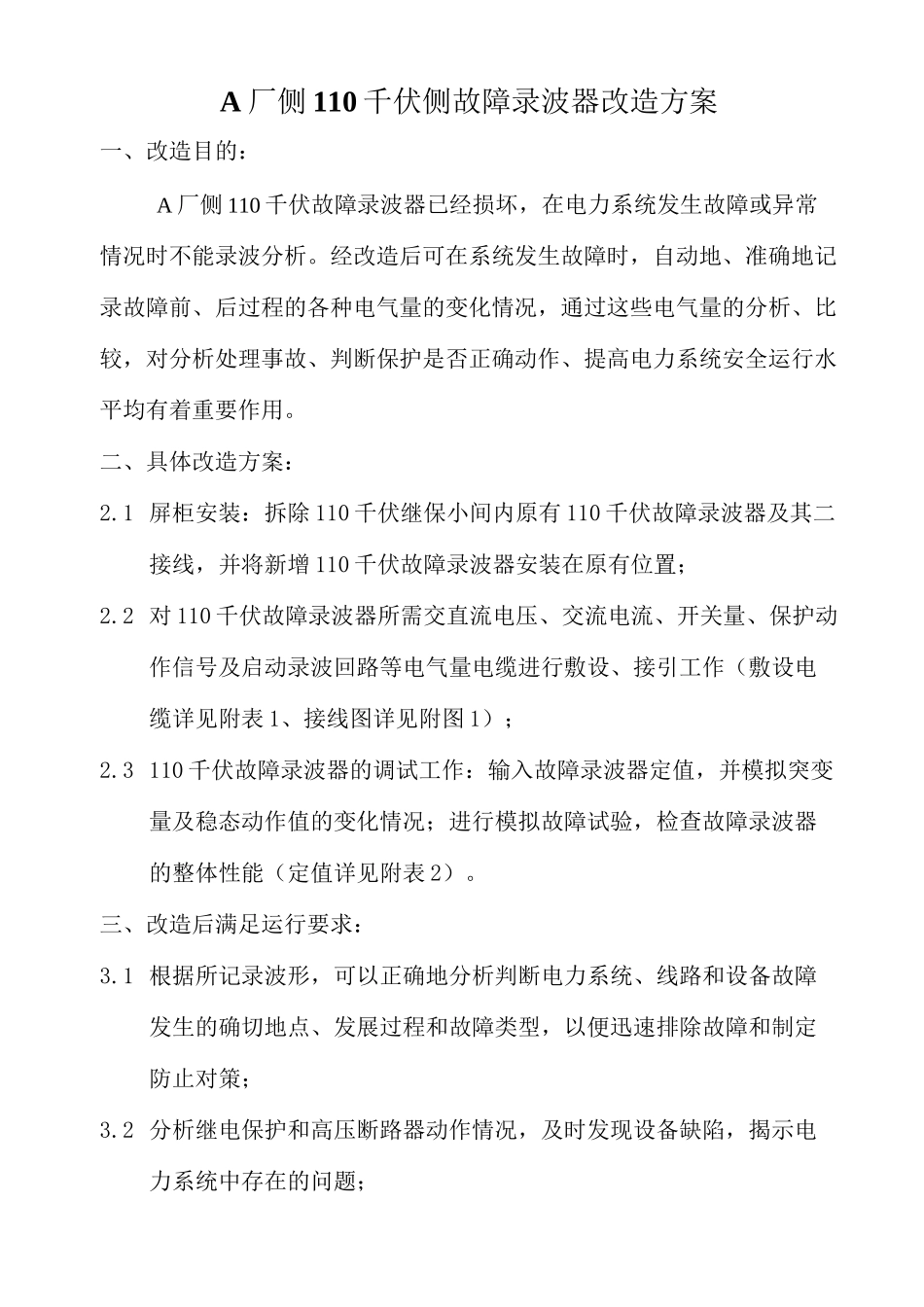

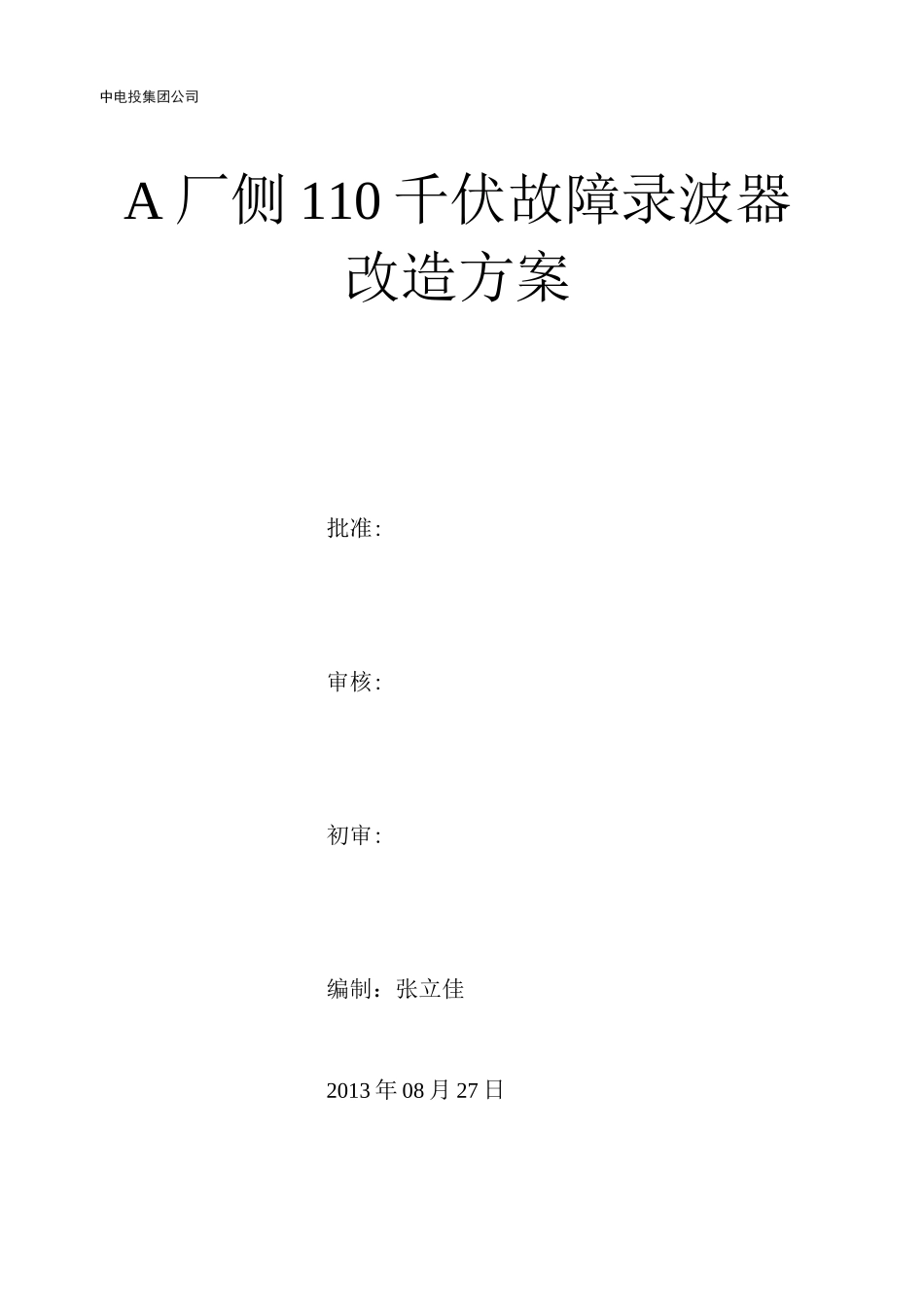

中电投集团公司A厂侧110千伏故障录波器改造方案批准:审核:初审:编制：张立佳2013年08月27日A厂侧110千伏侧故障录波器改造方案一、改造目的：A厂侧110千伏故障录波器已经损坏，在电力系统发生故障或异常情况时不能录波分析。经改造后可在系统发生故障时，自动地、准确地记录故障前、后过程的各种电气量的变化情况，通过这些电气量的分析、比较，对分析处理事故、判断保护是否正确动作、提高电力系统安全运行水平均有着重要作用。二、具体改造方案：2.1屏柜安装：拆除110千伏继保小间内原有110千伏故障录波器及其二接线，并将新增110千伏故障录波器安装在原有位置；2.2对110千伏故障录波器所需交直流电压、交流电流、开关量、保护动作信号及启动录波回路等电气量电缆进行敷设、接引工作（敷设电缆详见附表1、接线图详见附图1）；2.3110千伏故障录波器的调试工作：输入故障录波器定值，并模拟突变量及稳态动作值的变化情况；进行模拟故障试验，检查故障录波器的整体性能（定值详见附表2）。三、改造后满足运行要求：3.1根据所记录波形，可以正确地分析判断电力系统、线路和设备故障发生的确切地点、发展过程和故障类型，以便迅速排除故障和制定防止对策；3.2分析继电保护和高压断路器动作情况，及时发现设备缺陷，揭示电力系统中存在的问题；3.3积累第一手材料，加强对电力系统规律的认识，不断提高电力系统运行水平。四、技术措施及安全措施：4.1技术措施：4.1.1准备好有关的图纸资料及工具材料等；4.1.2作业前应由工作负责人编制继电保护现场作业技术措施票，并经技术负责人审批后严格执行；4.1.3对故障录波器盘的电流电压回路及其接线端子等，必须满足继电保护二次回路质量要求，其接入电流应取自不饱和的保护用的电流互感器的回路；4.1.4作业过程中严防电压互感器二次短路、电流互感器二次开路；4.1.5现场施工前应出具经相关专业或领导审批的现场作业用图纸，并严格按图纸内容进行施工。若存在施工图纸与现场实际不相符的情况，应立即停止工作，重新校核图纸后再进行工作；4.1.6微机型故障录波器应按继电保护回路的绝缘和抗干扰要求进行试验。4.2安全措施：4.2.1认真执行《电业安全工作规程》，严格执行“工作票”制度，防止误触误碰带电回路。4.2.2拆包装箱及安装时应设专人监护和指挥，轻抬、轻放，防止碰撞运行设备，并应有防范措施防止保护屏倾倒的安全措施。4.2.3屏、柜焊接时，应正确使用防护用具以免烫伤。4.2.4电缆敷设前应提前采取电缆沟通风措施，防止造成有害气体伤人的危险；掀、盖电缆盖板时应使用专用工具，轻抬、轻放，防止人员砸伤；在电缆沟道拉引电缆时，使用足够的手电筒，防止因照明不足造成刮伤和跌落事件，应配备对讲机，并保持通讯畅通。4.2.5开工前填写継电保护安全措施卡，作业过程中，一人唱票、一个监护并核对作业人所做措施是否与安全措施卡上一一对应，作业结束后根据继电保护安全措施卡再恢复安全措施。措施拆除和恢复后均须再三确认安全确认是否正确，再进行后序工作。4.2.6二次回路作业要带好线手套，作业组人员要相互提醒，不戴线手套不得进行作业，进入生产现场必须带好安全帽。4.2.7工作结束，应清扫工作现场，做到工完料净场地清。五、施工工艺及工具：5.1施工工艺5.1.1屏、柜安装，应按施工图纸的布置，按顺序将柜放在基础型钢上。单独屏柜只找柜面和侧面的垂直度。5.1.2柜（盘）就位，找正、找平后，除柜体与基础型钢固定。柜体与柜体用镀锌螺丝连接。屏柜底部应按放胶皮，并应用螺丝固定。5.2.3接引开关及刀闸备用辅助节点，需先核对查找备用辅助节点数量电缆管弯管敷设对接焊接，土地及地砖翻起回填平整。5.2.4将每根控制电缆从电缆夹层（电缆沟）至近入盘柜处排好理顺，按照要求剥去每根电缆保护层，理顺二次线芯，套上标志号码管，将多余线芯捆扎好放入柜屏线槽内，待接的线芯按图对号接到相应的端子上，二次回路应固定牢固，排列整齐，回路编号正确、字迹清楚，接线正确。5.2.5接引电流回路时，需破口新增端子排进行接引，未接引前应将破口处进行短接固定牢固，防止造成开路。5.2.6接引电压回路时，需并接端子排进行接引，应测试切换...
