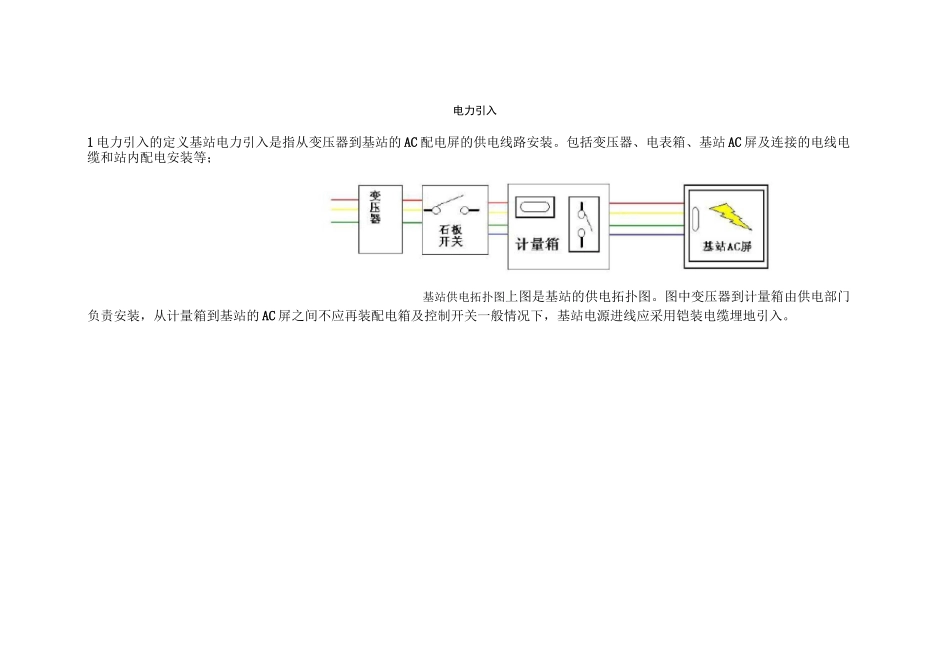

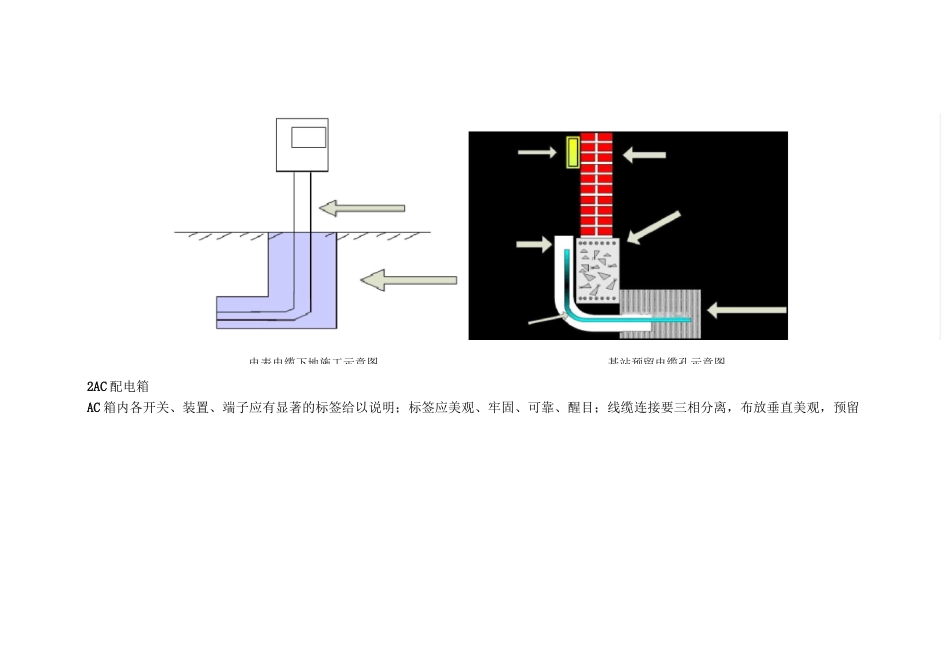

电力引入1电力引入的定义基站电力引入是指从变压器到基站的AC配电屏的供电线路安装。包括变压器、电表箱、基站AC屏及连接的电线电缆和站内配电安装等；基站供电拓扑图上图是基站的供电拓扑图。图中变压器到计量箱由供电部门负责安装，从计量箱到基站的AC屏之间不应再装配电箱及控制开关一般情况下，基站电源进线应采用铠装电缆埋地引入。钢管电表电表电缆下地施工示意图基站预留电缆孔示意图混擬j■亠丄丄•丄％1丄丄2AC配电箱AC箱内各开关、装置、端子应有显著的标签给以说明；标签应美观、牢固、可靠、醒目；线缆连接要三相分离，布放垂直美观，预留空间方便以后线缆接线。线缆要三相分离，布放垂直美观，预留空间AC箱3AC走线槽基站所有走线槽均使用镀锌铁质线管、线槽明装，照明线路采用上走线的安装方式，线槽安装在基站上梁的下方，安装在墙上，正确安装：室内线槽安装在梁底，线槽采用金属线槽与梁底紧贴。如下图错误安装1：安装在下部，使用塑料线槽错误安装2：金属线槽安装在半腰4应急灯线路基站的应急灯安装在机房大门的右边（面向门口），离门边0.2米，高度为1.95米（避免走线架的遮挡）。采用单相插座。如下图5电线使用要求.基站内用电线包括零线、地线必须用阻燃型的铜芯线。三相四线交流进线，视变压器距基站的距离不同而采用相应的线径。规格见下表：距离（米）线径安全载流量塑料套管）三相输送功率电压降低的距离.无法做埋地电缆的基站应尽量采用架空钢芯铝线的做法，铝线的内径应不小于50mm；.若电源引入线与传输光缆同路由布放，光缆需套管，且两者间的水泥保护层厚度不得少于5cm；.铠装电缆埋入地的工艺要求：铠装电缆采用直埋的形式，埋入深度应大于0.8米。为了防止被盗，应用水泥全线进行固封，水泥厚度不小于0.3米；每隔10米左右应建一水泥桩，水泥桩顶部离地面约0.1米；每隔5米应在线沟中打入用钢筋制成的“A”型码,用来固定电缆（注意不要损伤电缆）。地面I7777AVV77777电缆沟米铠装电缆埋地要求埋地电缆沟结构电缆沟开挖深度和水泥包封图片
