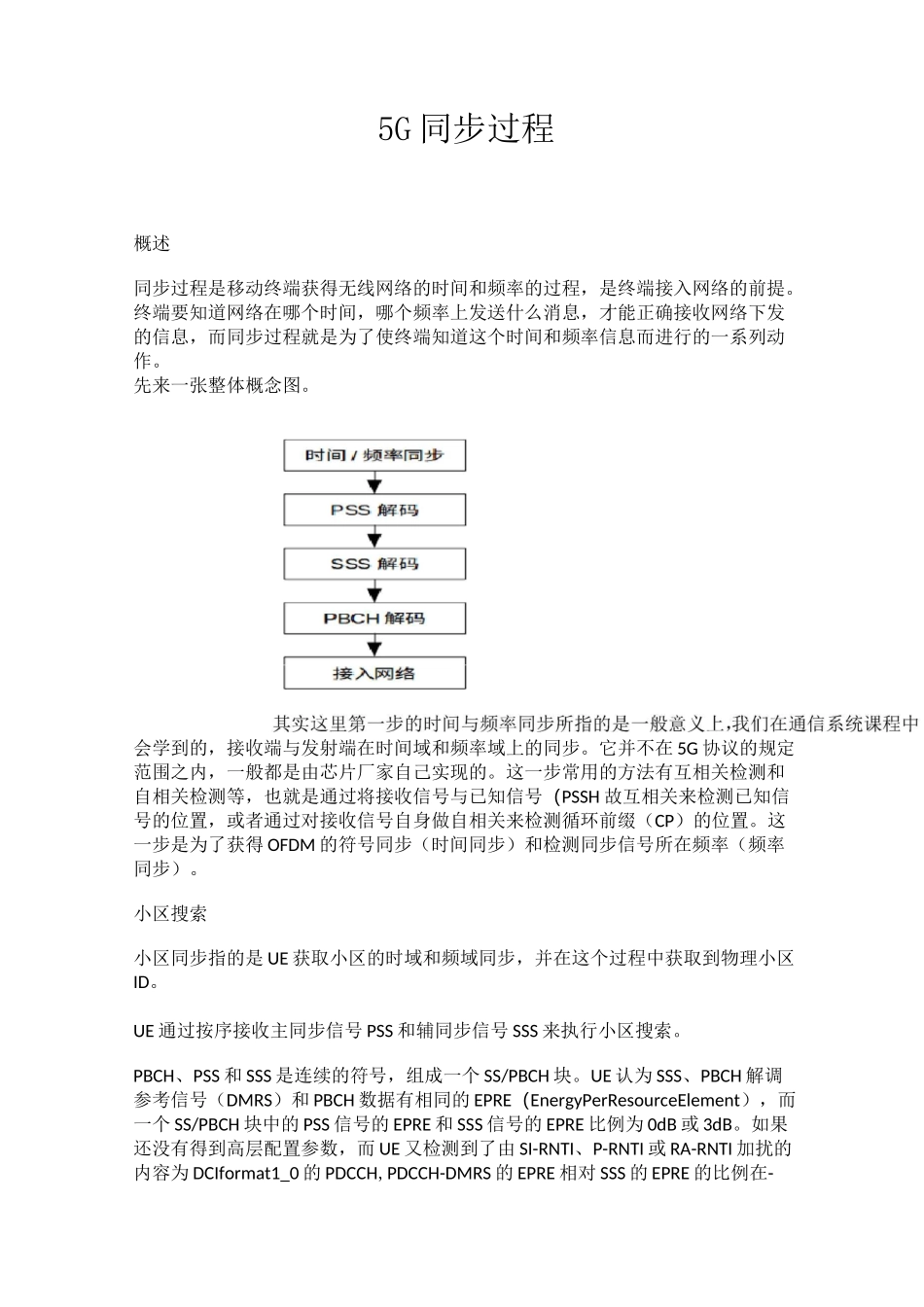

5G同步过程概述同步过程是移动终端获得无线网络的时间和频率的过程，是终端接入网络的前提。终端要知道网络在哪个时间，哪个频率上发送什么消息，才能正确接收网络下发的信息，而同步过程就是为了使终端知道这个时间和频率信息而进行的一系列动作。先来一张整体概念图。会学到的，接收端与发射端在时间域和频率域上的同步。它并不在5G协议的规定范围之内，一般都是由芯片厂家自己实现的。这一步常用的方法有互相关检测和自相关检测等，也就是通过将接收信号与已知信号（PSSH故互相关来检测已知信号的位置，或者通过对接收信号自身做自相关来检测循环前缀（CP）的位置。这一步是为了获得OFDM的符号同步（时间同步）和检测同步信号所在频率（频率同步）。小区搜索小区同步指的是UE获取小区的时域和频域同步，并在这个过程中获取到物理小区ID。UE通过按序接收主同步信号PSS和辅同步信号SSS来执行小区搜索。PBCH、PSS和SSS是连续的符号，组成一个SS/PBCH块。UE认为SSS、PBCH解调参考信号（DMRS）和PBCH数据有相同的EPRE（EnergyPerResourceElement），而一个SS/PBCH块中的PSS信号的EPRE和SSS信号的EPRE比例为0dB或3dB。如果还没有得到高层配置参数，而UE又检测到了由SI-RNTI、P-RNTI或RA-RNTI加扰的内容为DCIformat1_0的PDCCH,PDCCH-DMRS的EPRE相对SSS的EPRE的比例在-8dB到8dB之间。时域资源在一个携带SS/PBCH块的半帧中，有多个候选时刻可以放置SS/PBCH块，这些候选时刻的起始符号索引由子载波间隔scs决定，具体情况如下表所示,符号索引0指的是半帧中的第一个时隙的第一个符号：F］：、心口uon亡yn[.Case15kH心”s}4-14*nCL14>3GHz&&<=6GHzCL1■爲38Case^lOkll](5.20}+2E*讥<=3GHzO4<=6GHz0,18Cas-e他+I4*n0,14>3GHz&&<=6GHzCL1■爲3甘Case120kHxH.8,16,20}4->6GHz0,1,£3«■弓.ftrJ生JILL11■12,IX15PI6?丄7.18Cas-e240kHz佶”】爲L乞2l>+32一3£ir4Ur-14}+56*n>6GHz里乐57.彗64如果还没有通过高层参数subcarrierSpacing配置SS/PBCH块的scs，适用的情况取决于每个小区各自的频带。对于在一个小区集合中配置了载波聚合且频带为FR2的UE,或者在一个小区集合中载波聚合的频率相邻且频带为FR1的UE，这个小区集合的任何一个小区中的subcarrierSpacing应该是一致的。在一个半帧中，候选SS/PBCH块的索引按照时域升序从0到Lmax-1,而SS/PBCH块索引和PBCH的DMRS序列又存在一对一映射关系，因此通过检测PBCH的DMRS序列，UE可以确定SS/PBCH块索引低bit位：对于Lmax=4，确定低2bit,对于Lmax>4，确定低3bit。对于Lmax=64，UE通过PBCH载荷a"A"+5,a"A"+6,a"A"+7\bar{a}_{\bar{A}+5},\bar{a}_{\bar{A}+6},\bar{a}_{\bar{A}+7}a"A"+5,a「A「+6,a「A「+7来确定每个半帧SS/PBCH块索引的高3bit。基站通过高层参数ssbperiodicityServingCell来配置服务小区SS/PBCH块的接收周期，以半帧为单位。如果没有配置这个参数，则假定周期为一个半帧。周期适用于服务小区的所有SS/PBCH块。在初始小区选择时，SS/PBCH块的周期为2帧。在检测到一个SS/PBCH块时，UE从MIB确定用于TypeO-PDCCHCSS集的CORESET是否存在：如果KSSB<23K_{SSB}\leq23KSSB<23且频带为FR1，或者KSSB<11K_{SSB}\leq11KSSB<11且频带为FR2，则CORESET存在；如果KSSB>23K_{SSB}>23KSSB>23且频带为FR1，或者KSSB>11K_{SSB}>11KSSB>11且频带为FR2，CORESET不存在。用于TypeO-PDCCHCSS集的CORESET由PDCCHCofigCommon配置。KSSBK_{SSB}KSSB表示公共资源块NCRBSSBN_{CRB}A{SSB}NCRBSSB中的子载波0相对SS/PBCH块中的子载波O的偏移。不传输SS/PBCH块的服务小区，UE基于接收PCell或PSCell的SS/PBCH块获取与服务小区的时域和频域同步。传输时间调整基站通过高层参数nTimingAdvanceOffset，提供给UE一个值NTA_offsetN_{TA\_offset}NTA_offset作为服务小区的时间调整偏移。如果没有获得nTimingAdvanceOffset，UE为服务小区确定一个默认的NTA_offsetN_{TA\_offset}NTA_offset，取值为25600*Tc25600*T_c25600*Tc，具体可见38.133-Table7.1.2-2。TAG(TimingAdvanceGroup)下的所有服务小区使用相同的上行时间用于PUSCH/SRS/PUCCH传输，所以也使用相同的NTA_offsetN_{TA...
