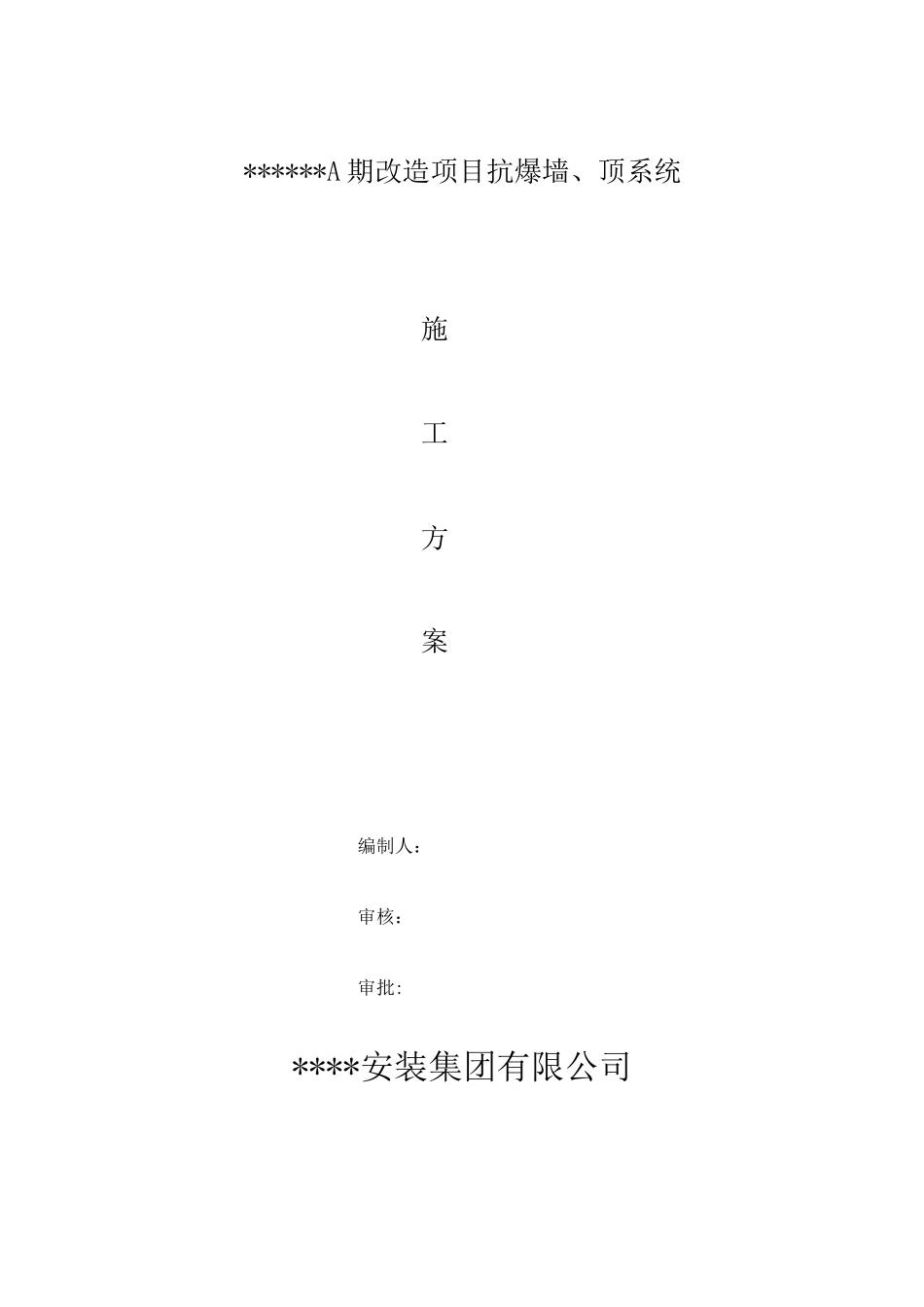

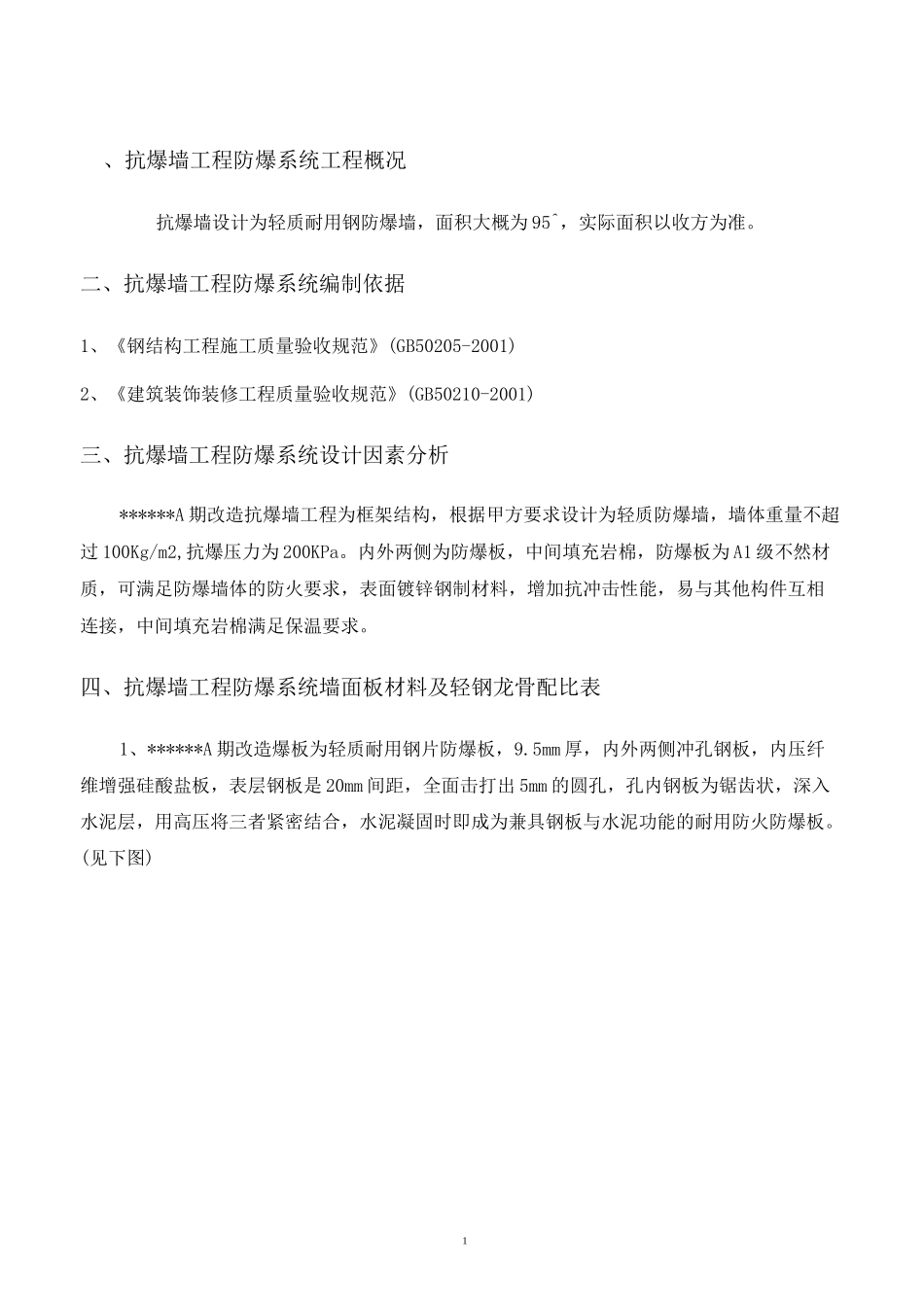

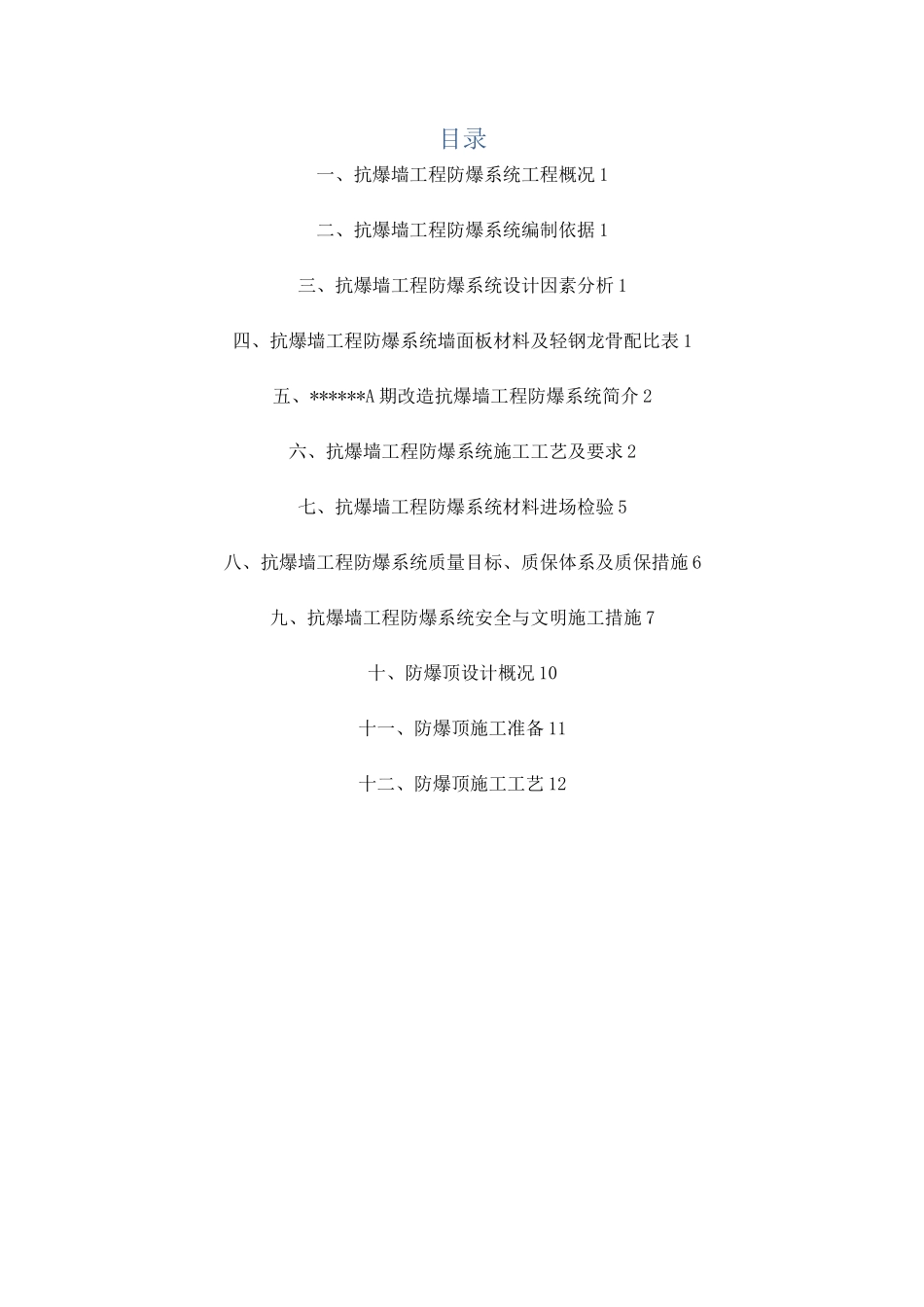

******A期改造项目抗爆墙、顶系统施工方案编制人：审核：审批:****安装集团有限公司目录一、抗爆墙工程防爆系统工程概况1二、抗爆墙工程防爆系统编制依据1三、抗爆墙工程防爆系统设计因素分析1四、抗爆墙工程防爆系统墙面板材料及轻钢龙骨配比表1五、******A期改造抗爆墙工程防爆系统简介2六、抗爆墙工程防爆系统施工工艺及要求2七、抗爆墙工程防爆系统材料进场检验5八、抗爆墙工程防爆系统质量目标、质保体系及质保措施6九、抗爆墙工程防爆系统安全与文明施工措施7十、防爆顶设计概况10十一、防爆顶施工准备11十二、防爆顶施工工艺121、抗爆墙工程防爆系统工程概况抗爆墙设计为轻质耐用钢防爆墙，面积大概为95^，实际面积以收方为准。二、抗爆墙工程防爆系统编制依据1、《钢结构工程施工质量验收规范》(GB50205-2001)2、《建筑装饰装修工程质量验收规范》(GB50210-2001)三、抗爆墙工程防爆系统设计因素分析******A期改造抗爆墙工程为框架结构，根据甲方要求设计为轻质防爆墙，墙体重量不超过100Kg/m2,抗爆压力为200KPa。内外两侧为防爆板，中间填充岩棉，防爆板为A1级不然材质，可满足防爆墙体的防火要求，表面镀锌钢制材料，增加抗冲击性能，易与其他构件互相连接，中间填充岩棉满足保温要求。四、抗爆墙工程防爆系统墙面板材料及轻钢龙骨配比表1、******A期改造爆板为轻质耐用钢片防爆板，9.5mm厚，内外两侧冲孔钢板，内压纤维增强硅酸盐板，表层钢板是20mm间距，全面击打出5mm的圆孔，孔内钢板为锯齿状，深入水泥层，用高压将三者紧密结合，水泥凝固时即成为兼具钢板与水泥功能的耐用防火防爆板。(见下图)22、龙骨配比表适用部位规格断面尺寸沿顶龙骨【12镀锌方管Q235【120*53*5.5沿地龙骨【12镀锌方管Q235【120*53*5.5横撑龙骨【12镀锌方管Q235【120*53*5.5竖龙骨【12镀锌方管Q235【120*53*5.53、岩棉板为150mm厚。五、******A期改造抗爆墙工程防爆系统简介轻质耐用钢防爆墙系统由轻质防爆板/岩棉/螺栓/龙骨等系统所组成。具有防爆性好，防火性好，当发生爆燃时，系统具备完整性，不会开裂，维护重要电缆的安全，发生爆燃时，系统具有绝热性，系统内部微升很小，确保电缆在正常温度下工作。六、抗爆墙工程防爆系统施工工艺及要求竖龙骨为镀锌槽钢【12,分布间距为1200mm；防爆墙与钢架梁、柱、楼板连接处设置天地龙骨，天地龙骨为镀锌槽钢【12；横撑龙骨为镀锌槽钢【12，1200mm高设置一道，以后每增加1200mm设置一道；门、窗洞口四周设置闭口镀锌槽钢【12龙骨。防爆板与轻钢龙骨通过M4自攻螺丝连接,间距为200毫米。当轻钢龙骨安装完后在龙骨上面安装31200X2400X9.5mm防爆板，检查墙体与结构楼板及墙体是否有空隙，然后用防火硅铜密封胶把空隙填塞。下图为龙骨安装示意图。IZOOfnm1200mm51、骨架安装1）根据图纸尺寸弹好槽钢管的位置线，用M12膨胀螺栓把顶龙骨、底龙骨和连接结构的龙骨安装在大梁及混凝土地面上，膨胀螺栓间距500mm。2）天地骨安装完成后，再进行竖龙骨的安装，竖龙骨为焊接安装。先安装每跨的两端，后拉线安装中间的槽钢，槽钢连接处的切口要整齐，连接槽钢竖龙骨到顶和底龙骨，可用电焊方法（先点焊，校正完毕再行焊接，焊缝要饱满）或螺栓方法连接。安装后再进行校正一遍，使垂直度、平整度达到规范要求。2、防锈漆、防火涂料的施工防爆墙骨架安装焊接完成后，进行外露铁件的除锈打磨工作，清理干净，经监理验收合格，方可进行防锈漆的涂刷。龙骨底漆为防锈底漆两遍，面漆为防火涂料。3、外侧防爆板的安装1）待骨安装完成，经监理验收合格，方可进行防爆板的安装；2）防爆板采用横排法施工，然后用M4的自攻螺丝固定；3）防爆板接头处的需进行打磨处理。4、保温棉安装外侧防爆板安装后，安装150mm保温棉，安装应符合规范要求。5、内侧防爆板的安装1）待外侧防爆板安装完成，经监理验收合格，方可进行内侧防爆板的安装；2）防爆板采用横排法施工，然后用M4的自攻螺丝固定；3）防爆板接头处的需进行打磨处理。七、抗爆墙工程防爆系统材料进场检验1、轻钢龙骨主件：主龙骨、副龙骨应符合设计要求。2、轻钢骨架配件：支撑卡、连接件、固定件、附墙龙骨等附件应符...
