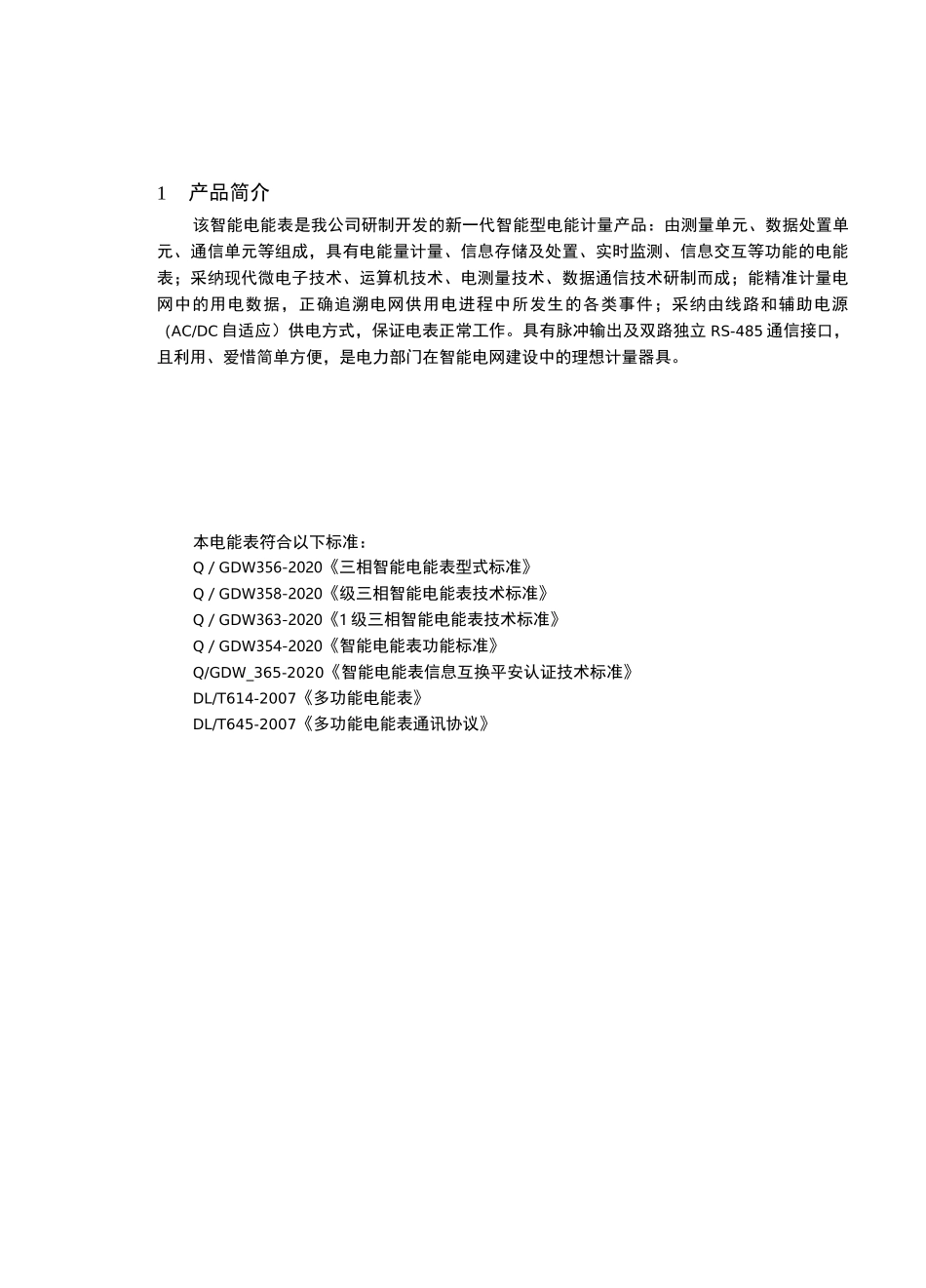

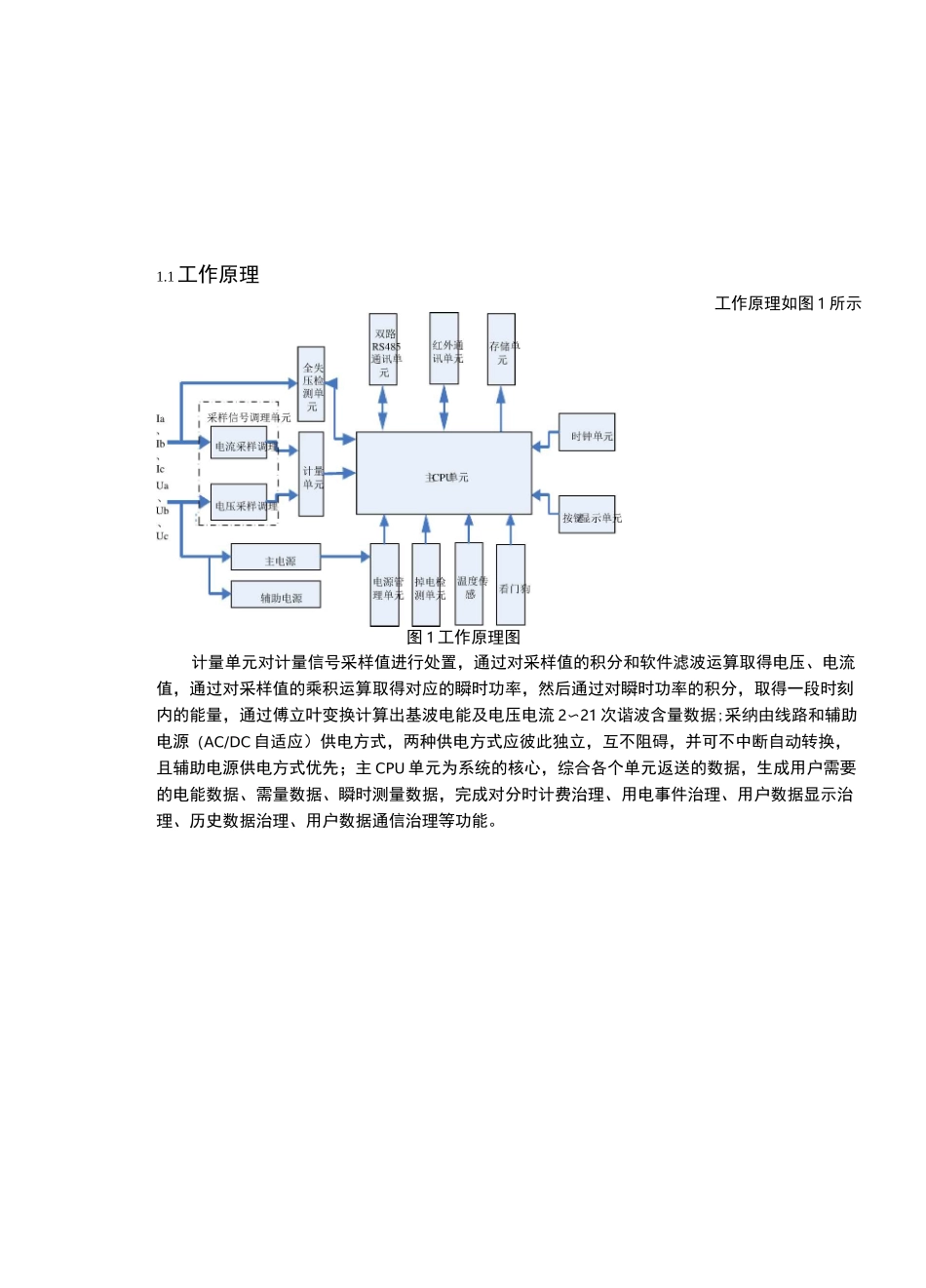

录1产品简介该智能电能表是我公司研制开发的新一代智能型电能计量产品:由测量单元、数据处置单元、通信单元等组成,具有电能量计量、信息存储及处置、实时监测、信息交互等功能的电能表;采纳现代微电子技术、运算机技术、电测量技术、数据通信技术研制而成;能精准计量电网中的用电数据,正确追溯电网供用电进程中所发生的各类事件;采纳由线路和辅助电源(AC/DC自适应)供电方式,保证电表正常工作。具有脉冲输出及双路独立RS-485通信接口,且利用、爱惜简单方便,是电力部门在智能电网建设中的理想计量器具。本电能表符合以下标准:Q/GDW356-2020《三相智能电能表型式标准》Q/GDW358-2020《级三相智能电能表技术标准》Q/GDW363-2020《1级三相智能电能表技术标准》Q/GDW354-2020《智能电能表功能标准》Q/GDW_365-2020《智能电能表信息互换平安认证技术标准》DL/T614-2007《多功能电能表》DL/T645-2007《多功能电能表通讯协议》1.1工作原理工作原理如图1所示图1工作原理图计量单元对计量信号采样值进行处置,通过对采样值的积分和软件滤波运算取得电压、电流值,通过对采样值的乘积运算取得对应的瞬时功率,然后通过对瞬时功率的积分,取得一段时刻内的能量,通过傅立叶变换计算出基波电能及电压电流2〜21次谐波含量数据;采纳由线路和辅助电源(AC/DC自适应)供电方式,两种供电方式应彼此独立,互不阻碍,并可不中断自动转换,且辅助电源供电方式优先;主CPU单元为系统的核心,综合各个单元返送的数据,生成用户需要的电能数据、需量数据、瞬时测量数据,完成对分时计费治理、用电事件治理、用户数据显示治理、历史数据治理、用户数据通信治理等功能。1.2功能配置序号类型功能列表备注:P代表:基本功能;▲代表:特殊功能备注1.计量功能组合有功电能、正反向有功总电能、正反向各费率有功电能、正向分相有功电能、四象限无功电能、组合无功电能1、组合无功电能2、正向有功最大需量、正向有功各费率最大需量、反向有功最大需量、反向有功各费率最大需量等计量功能关联电能、基波电能、谐波电能、视在电能▲2.冻结结算、瞬时、约定、定时、日、整点冻结功能73.清零电表清零、需量清零功能74.输出报警信号、电量脉冲、时钟信号、时段投切、需量周期信号输出75.时间日历、计时和闰年切换、两套费率、时段转换、两套阶梯电价转换、广播对时功能76.事件记录失压、断相、失流、全失压、掉电、清零、编程、校时、电压逆相序、开表盖、开端钮盖事件7电压合格率记录77.显示自动循环显示、按键循环显示、自检显示功能78.通信RS485接口、红外接口79.测量分相电压、分相电流、零线电流、总及分相有功功率7总及分相无功功率、总及分相视在功率、总及分相功率因数、电网频率7分相相角、表内温度▲1.3技术指标•准确度品级•额定频率•外型尺寸•重量10.谐波分析电压电流2〜21次谐波含量、电压波形失真率▲11.其它停电抄表停电显示7负荷记录7辅助电源7有功级级无功级50Hz265mm(高)X170mm(宽)X75mm(厚)约•规格型号与脉冲常数(以实际铭牌标注为准)对照表1(有功级,无功级)型号类别参比电压Un额定电流In脉冲常数计量器具型式批准证书(imp/kWh或imp/kvarh)DSZ566三相二线3X100VXA1000002010E213-413X(6)A200002010E213-41DTZ566三相四线3X100VXA1000002010E140-413X(6)A200002010E140-413X5(10)A128002010E140-413X220/380V3X(6)A64002010E212-413X5(10)A32002010E212-41•规格型号与脉冲常数(以实际铭牌标注为准)对照表2(有功级,无功级)型号类别参比电压Un额定电流In脉冲常数计量器具型式批准证书(imp/kWh或imp/kvarh)DSZ566三相二线3X100VXA1000002010E225-413X(6)A200002010E225-41DTZ566三相四线3X100V3X(6)A200002010E140-413X220/380V3X(6)A64002010E223-413X5(20)A12002010E223-413X5(30)A8002010E223-413X5(40)A6002010E223-413X10(40)A6002010E223-413X10(60)A4002010E223-413X20(80)A3002010E223-413X20(100)A2002010E223-41•电气参数正常工作电压〜(单相)〜(合元)极限工作电压电压线路功耗(每一相)W和5VA电流线路功耗(每一...
