IEC 68-2-27 试验方法 Ea:冲击VIP免费

IEC 68-2-27 试验方法 Ea:冲击_第1页
1/7
IEC 68-2-27 试验方法 Ea:冲击_第2页
2/7

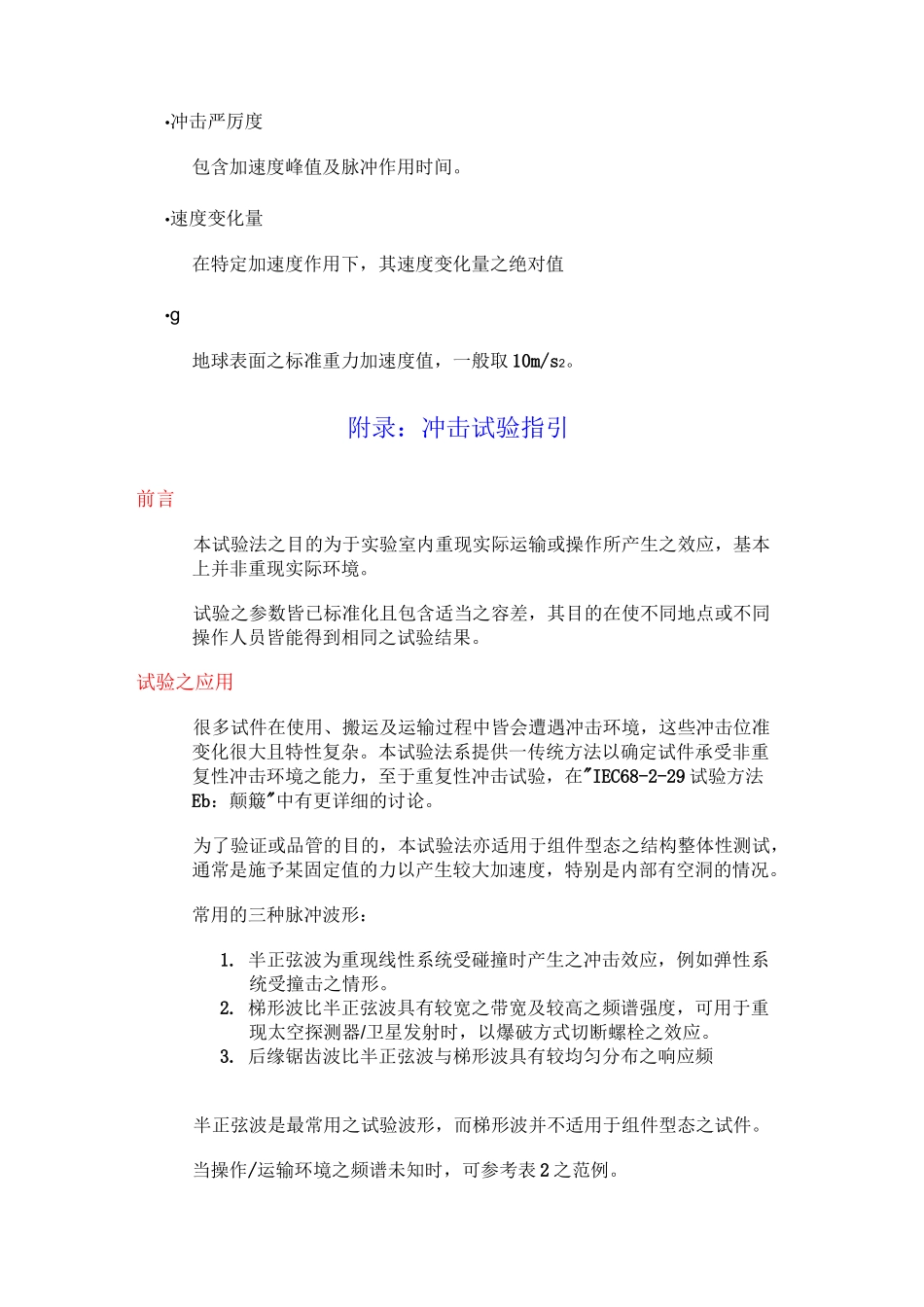

IEC 68-2-27 试验方法 Ea:冲击_第3页
3/7
IEC68-2-27试验方法Ea:冲击前言本试验法之目的为提供一标准试验程序,以侦测试件在冲击环境下之机械弱点及特定功能退化情形。本试验法亦可用于决定试件结构之整体性或视为试件质量管理之程序。范围本试验法适用于组件、装备及电工产品在运输或使用过程中,遭遇次数少且非重复性(non-repetitive)之冲击环境。本试验法适用于无包装之装备及含运输箱之装备。如为后者,则运输箱可视为试件本体之一部份。限制本试验法并非模拟实际环境条件,但试验严厉度及波形之选择应尽可能重现试件在运输或使用时所遭遇之环境效应或满足结构整体性测试之需求。本试验法为非重复性试验,若欲执行重复性冲击试验则请参考"IEC68-2-29试验方法Eb:颠簸"。测试步骤1.试验前试件应依相关规范之规定执行目视检查、电性及机械检验。2.由表1及表2选择适当之脉冲波形及严厉度执行试验。3.试验中试件应依相关规范之规定执行操作或功能测试。4.试验后试件应依相关规范之规定执行目视检查、电性及机械检验,并明定允、拒收标准。测试条件•脉冲波形:后缘锯齿波、半正弦波或梯形波。•加速度值:如表1所示。•作用时间:如表1所示。•冲击次数:三轴六向,每向3次,共18次(请参阅附录)•试验容差检查点上之脉冲波形须符合图1〜图3之要求。波形:试验波形应介于容差范围(实线)内。后缘锯齿波:下降时间较短之非对称三角形,如图1所示。半正弦波:正弦波之前半周期,如图2所示。梯形波:上升及下降时间较短之对称梯形,如图3所示。速度变化容差:每一种脉冲波形,其速度变化量应维持在15%以内。图中纵轴为加速度,横轴为时间,当由图形面积积分求速度变化量时,积分时间应从脉冲作用前0.4D开始计算至脉冲作用后0.1D为止(D为脉冲作用时间)。如果必须使用复杂装置以控制速度变化容差时,则须在相关规范中明定其作法。侧向运动:在检查点上与冲击方向相互垂直之运动方向,其加速度值不得超过峰值之30%试验设置•量测系统量测系统之特性必须能确定检查点在预定冲击方向之脉冲是否在容差范围内。整个量测系统之频率响应(包含加速仪)可能对试验之精确性造成很大的影响。因此,频率响应须限制在一定容差范围内(详见图4之说明)。•固定(mounting)试件应以正常安装姿态固定于冲击平台或夹具上执行试验,有关试件固定需求详见IEC68-2-47之规定。其他本试验法所引用之专有名词在ISOStandard2041或IEC68-1中皆有定义。新增之名词定义如下:•夹持点(fixingpoint)试件与夹具或冲击平台衔接固定之点。这些点通常是试件实际使用时安装固定之点位。•检查点(checkpoint)最接近冲击平台中心之夹持点位。若其他夹持点位连接平台之刚性比上述点位更大时,取后者为检查点。•冲击严厉度包含加速度峰值及脉冲作用时间。•速度变化量在特定加速度作用下,其速度变化量之绝对值•g地球表面之标准重力加速度值,一般取10m/s2。附录:冲击试验指引前言本试验法之目的为于实验室内重现实际运输或操作所产生之效应,基本上并非重现实际环境。试验之参数皆已标准化且包含适当之容差,其目的在使不同地点或不同操作人员皆能得到相同之试验结果。试验之应用很多试件在使用、搬运及运输过程中皆会遭遇冲击环境,这些冲击位准变化很大且特性复杂。本试验法系提供一传统方法以确定试件承受非重复性冲击环境之能力,至于重复性冲击试验,在"IEC68-2-29试验方法Eb:颠簸"中有更详细的讨论。为了验证或品管的目的,本试验法亦适用于组件型态之结构整体性测试,通常是施予某固定值的力以产生较大加速度,特别是内部有空洞的情况。常用的三种脉冲波形:1.半正弦波为重现线性系统受碰撞时产生之冲击效应,例如弹性系统受撞击之情形。2.梯形波比半正弦波具有较宽之带宽及较高之频谱强度,可用于重现太空探测器/卫星发射时,以爆破方式切断螺栓之效应。3.后缘锯齿波比半正弦波与梯形波具有较均匀分布之响应频半正弦波是最常用之试验波形,而梯形波并不适用于组件型态之试件。当操作/运输环境之频谱未知时,可参考表2之范例。当试件为包装型态时,所遭遇之搬运及运输冲击环境较为简单,一般以半正弦波及速度变化量来表示。试验严厉度冲击试验...
