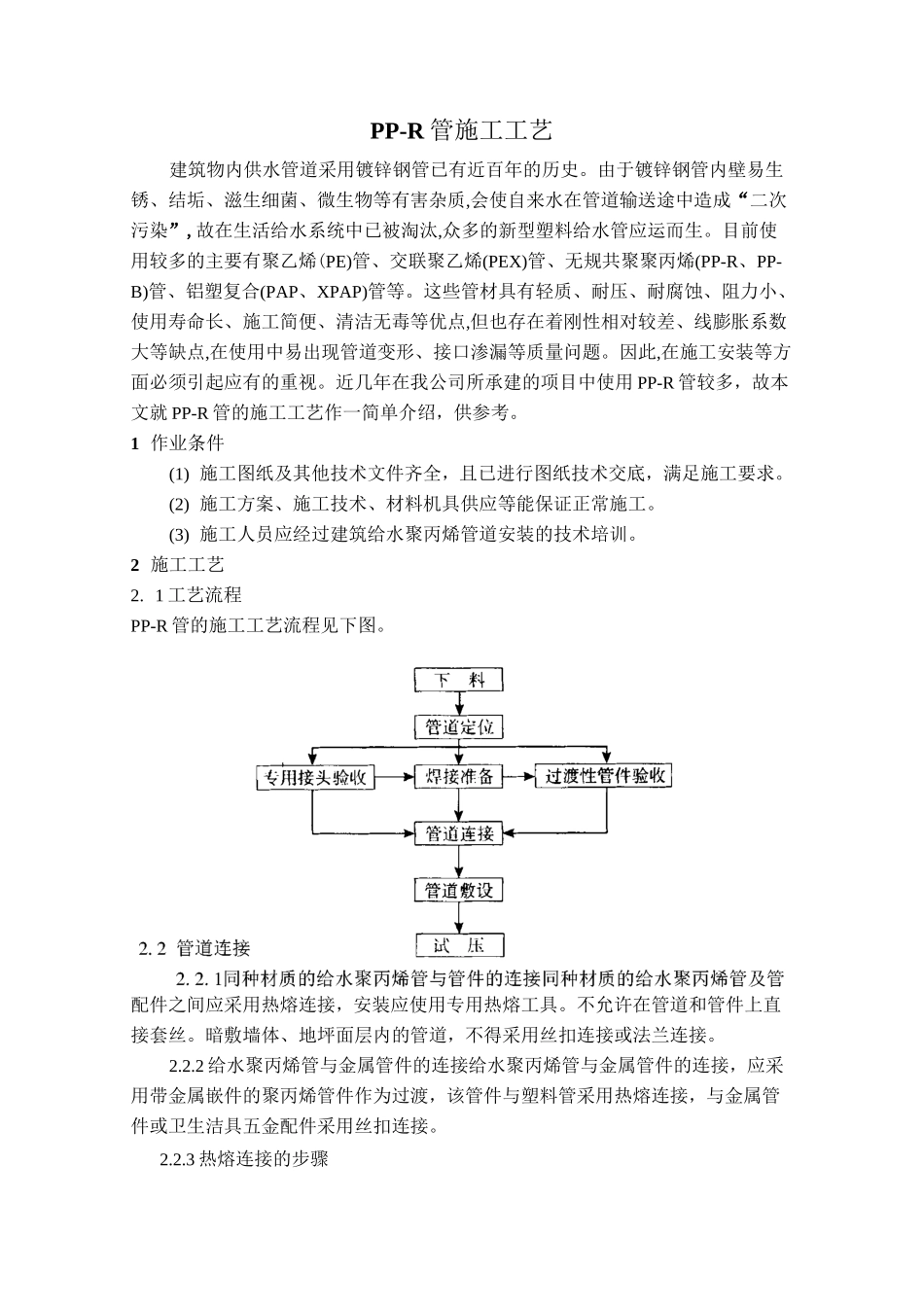

PP-R管施工工艺建筑物内供水管道采用镀锌钢管已有近百年的历史。由于镀锌钢管内壁易生锈、结垢、滋生细菌、微生物等有害杂质,会使自来水在管道输送途中造成“二次污染”,故在生活给水系统中已被淘汰,众多的新型塑料给水管应运而生。目前使用较多的主要有聚乙烯(PE)管、交联聚乙烯(PEX)管、无规共聚聚丙烯(PP-R、PP-B)管、铝塑复合(PAP、XPAP)管等。这些管材具有轻质、耐压、耐腐蚀、阻力小、使用寿命长、施工简便、清洁无毒等优点,但也存在着刚性相对较差、线膨胀系数大等缺点,在使用中易出现管道变形、接口渗漏等质量问题。因此,在施工安装等方面必须引起应有的重视。近几年在我公司所承建的项目中使用PP-R管较多，故本文就PP-R管的施工工艺作一简单介绍，供参考。1作业条件(1)施工图纸及其他技术文件齐全，且已进行图纸技术交底，满足施工要求。(2)施工方案、施工技术、材料机具供应等能保证正常施工。(3)施工人员应经过建筑给水聚丙烯管道安装的技术培训。2施工工艺2.1工艺流程PP-R管的施工工艺流程见下图。配件之间应采用热熔连接，安装应使用专用热熔工具。不允许在管道和管件上直接套丝。暗敷墙体、地坪面层内的管道，不得采用丝扣连接或法兰连接。2.2.2给水聚丙烯管与金属管件的连接给水聚丙烯管与金属管件的连接，应采用带金属嵌件的聚丙烯管件作为过渡，该管件与塑料管采用热熔连接，与金属管件或卫生洁具五金配件采用丝扣连接。2.2.3热熔连接的步骤(1)接通热熔工具电源,到达工作温度、指示灯亮后开始操作。(2)剪材:用管剪剪取所需长度,端面必须垂直于管轴线。为确定所需熔接部分的长度及方向,可用笔在管道上划出所需长度。(3)热熔接:当管熔接器加热到260°C时,用双手将管材和配件同时推进熔接器模具内并加热5s以上，注意管的长度及方向变化，不可过度加热,以免造成管材变形而导致漏水。(4)管道与管件接头处应平整、清洁、无油。熔接前应在管道插入深度处做记号,焊接后要对整个嵌入深度的管道和管件的接合面加热。(5)插接:加热后,将管材及管件脱离熔接模头,立即对接。熔接施工应严格按规定的技术参数操作,在加热及插接过程中不能转动管道和管件,应直线插入。正常熔接时,在接合面应有一均匀的熔接圈。熔接操作技术参数见表1。表1熔接操作技术参数1)管材外径/mm熔接深度/mm加热时间/s插接时间/s冷却时间/min201454325167433220844402112645022.518656324246675263010890324010811038.55015101)若环境温度低于5C,加热时间应延长10%。2.2.4采用法兰连接的注意事项(1)将法兰盘套在管道上。(2)将PP过渡接头与管道热熔连接。(3)校直两对应的连接件,使连接的两片法兰垂直于管道中心线,表面相互平行。(4)法兰的衬垫应采用耐热无毒橡胶圈。(5)法兰连接部位应设置支吊架。2.3管道敷设2.3.1支管安装(1)嵌墙暗敷:配合土建预留凹槽,管子直接嵌入并用管卡将管子固定在管槽内。槽深比管外径大20mm，槽宽比管外径大40〜60mm，有管件和管卡的部位应视管件尺寸适当加大。管槽应随管道折角转弯。槽弯曲半径应满足管道最小弯曲半径。凹槽表面必须平整，不得有尖角等突出物，管道试压合格后,墙槽用M7.5级水泥砂浆填补密实。(2)钢筋混凝土剪力墙:敷设贴于墙表面，并用管卡固定于墙面上，待土建墙面施工时，用高标号水泥砂浆抹平，然后在外贴装饰材料。(3)吊顶内:可据现场实际情况设定走向并作吊架，管壁距楼板底及吊顶构造面应《50mm。支管安装时,对于一户二卫、三卫且过客厅的情况有两种安装方法,一是直埋于地坪找平层中;二是埋设于钢筋混凝土楼板中，但必须设套管并有防止混凝土流入套管的措施。2.3.2立管安装(1)有管井:敷设在管井中。(2)无管井:在管道穿越楼板部位预埋套管,并在穿越部位管段中间加夹一只铜箍件以防渗漏。立管安装应注意固定支承点的设置,预埋套管内径应比立管外径大30mm。2.3.3建筑物埋地引入管和室内埋地管室内地坪以下管道铺设分两段进行。先进行地坪以下至基础墙外壁端的铺设,待土建施工结束后,再进行户外连接管的铺设。室内地坪以下管道铺设在土建工程回填土夯实后重新开挖进行,严禁在回填土前或未夯实的土层中铺设。铺设管道的沟底应平整,不得有突出的尖硬物体,土壤的颗...
