Pt100温度传感器接线说明VIP免费

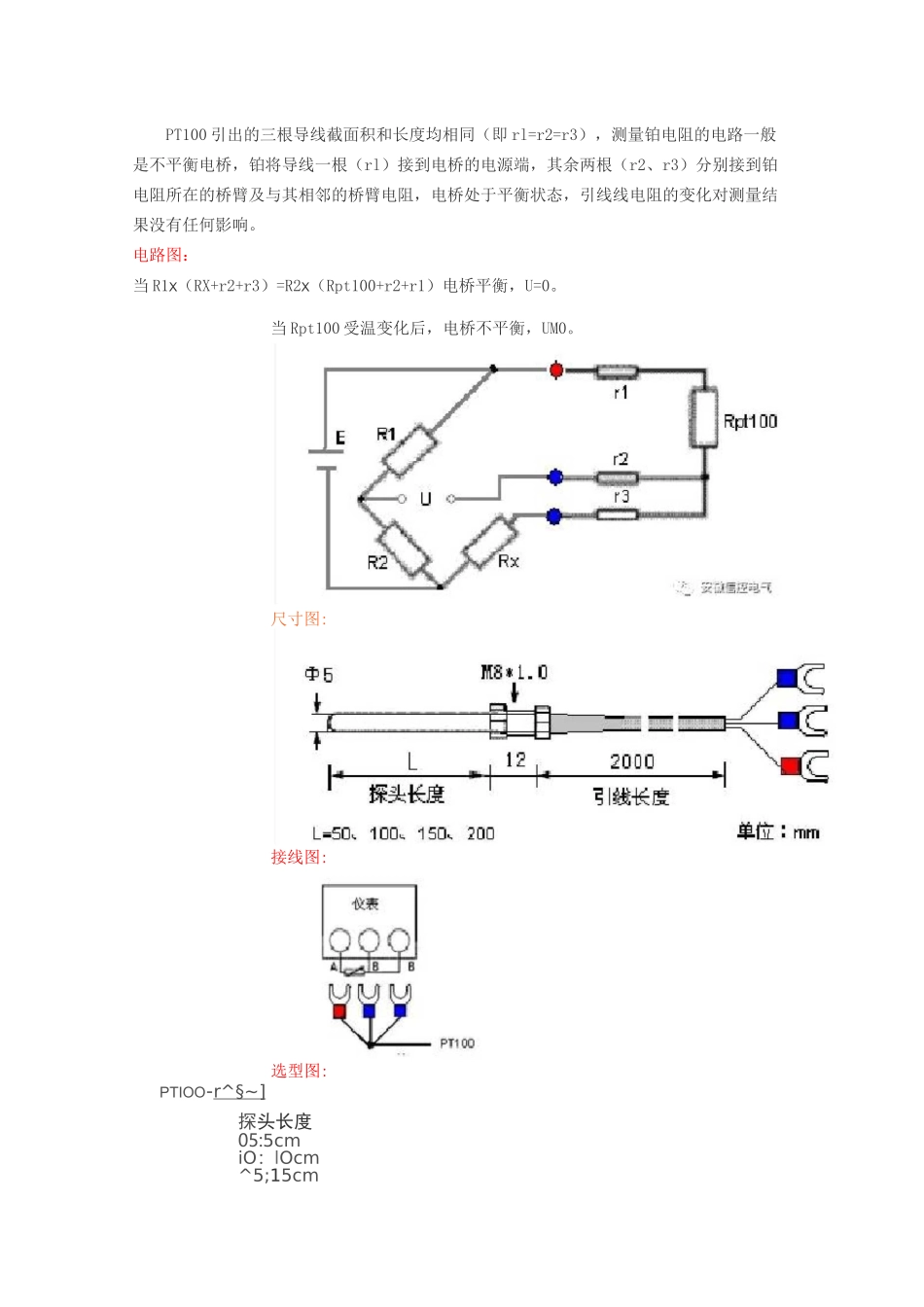

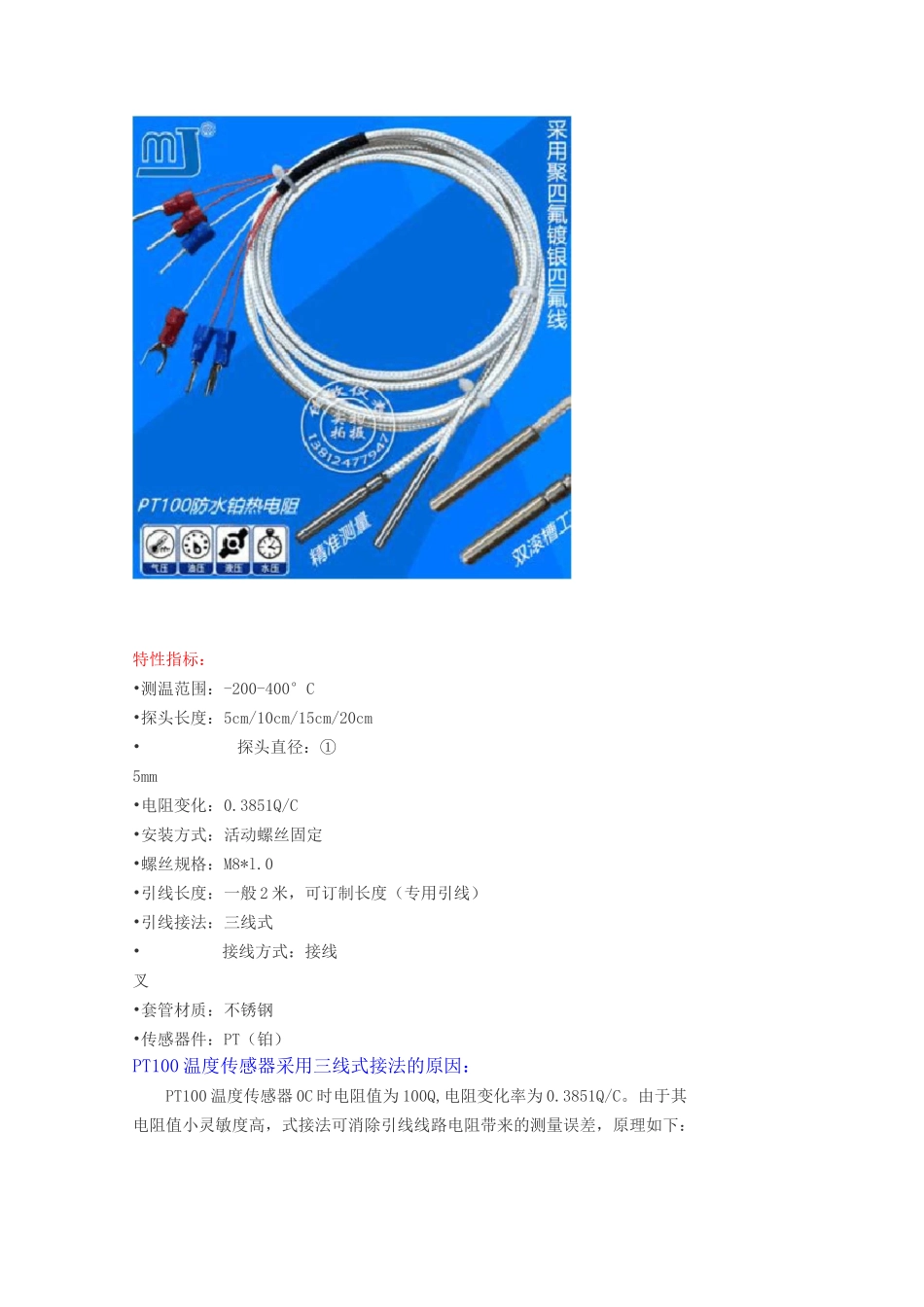

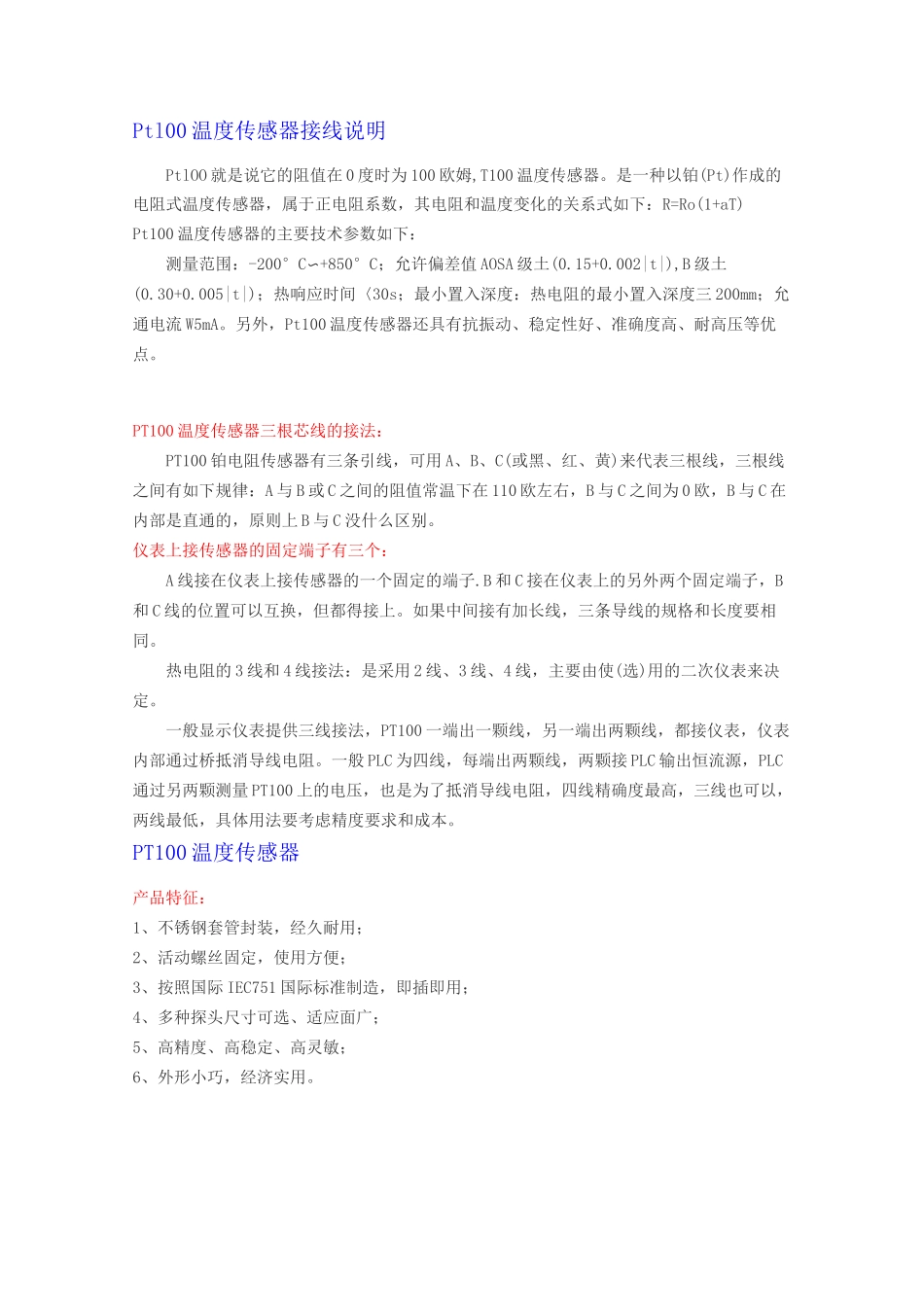

Ptl00温度传感器接线说明PtlOO就是说它的阻值在0度时为100欧姆,T100温度传感器。是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数，其电阻和温度变化的关系式如下：R=Ro(1+aT)Pt100温度传感器的主要技术参数如下：测量范围：-200°C〜+850°C；允许偏差值AOSA级土(0.15+0.002|t|),B级土(0.30+0.005|t|)；热响应时间〈30s；最小置入深度：热电阻的最小置入深度三200mm；允通电流W5mA。另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。PT100温度传感器三根芯线的接法：PT100铂电阻传感器有三条引线，可用A、B、C(或黑、红、黄)来代表三根线，三根线之间有如下规律：A与B或C之间的阻值常温下在110欧左右，B与C之间为0欧，B与C在内部是直通的，原则上B与C没什么区别。仪表上接传感器的固定端子有三个：A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子，B和C线的位置可以互换，但都得接上。如果中间接有加长线，三条导线的规格和长度要相同。热电阻的3线和4线接法：是采用2线、3线、4线，主要由使(选)用的二次仪表来决定。一般显示仪表提供三线接法，PT100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。一般PLC为四线，每端出两颗线，两颗接PLC输出恒流源，PLC通过另两颗测量PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。PT100温度传感器产品特征：1、不锈钢套管封装，经久耐用；2、活动螺丝固定，使用方便；3、按照国际IEC751国际标准制造，即插即用；4、多种探头尺寸可选、适应面广；5、高精度、高稳定、高灵敏；6、外形小巧，经济实用。特性指标：•测温范围：-200-400°C•探头长度：5cm/10cm/15cm/20cm•探头直径：①5mm•电阻变化：0.3851Q/C•安装方式：活动螺丝固定•螺丝规格：M8*l.0•引线长度：一般2米，可订制长度（专用引线）•引线接法：三线式•接线方式：接线叉•套管材质：不锈钢•传感器件：PT（铂）PT100温度传感器采用三线式接法的原因：PT100温度传感器0C时电阻值为100Q,电阻变化率为0.3851Q/C。由于其电阻值小灵敏度高，式接法可消除引线线路电阻带来的测量误差，原理如下：PT100引出的三根导线截面积和长度均相同（即rl=r2=r3），测量铂电阻的电路一般是不平衡电桥，铂将导线一根（rl）接到电桥的电源端，其余两根（r2、r3）分别接到铂电阻所在的桥臂及与其相邻的桥臂电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任何影响。电路图：当R1X（RX+r2+r3）=R2X（Rpt100+r2+r1）电桥平衡，U=0。当Rpt100受温变化后，电桥不平衡，UM0。尺寸图:接线图:选型图:PTIOO-r^§~]探头长度05:5cmiO：lOcm^5;15cm20；20cm■i.云龙亘理岂迂此温度传感器为通用型产品，即插即用，用户在选型时只需要讲明探头的长度。PT100原理及分度表电阻式温度传感器(RTD,ResistanceTemperatureDetector)种物质材料作成的电阻，它会随温度的上升而电阻值也跟著上升就称为正电阻係数，如果它随温度的上升而电阻值反而下降就称为负电阻系数。大部分电阻式温度传感器是以铂(Pt)作成的电阻式温度检测器，最为稳定一耐酸碱、不会变质、相当线性…,最受工业界采用。PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系为：R=R0(1+aT)其中a=0.00392,Ro为100Q(在0°C的电阻值),T为摄氏温度，因此白金作成的电阻式温度传感器，又称PT100。PT100温通器分度表13丨Q|5^0峽栢ta、-a)oIS52t2旳2240il.°n创.112CSB£0倍Lt处19.W-lao£7.10266726.24'E5□?笳一菊開97£4.tlZ3.68E3.25-no31.3430创30.刖期072G.M2922aa®2B.37£7W27se-iec菊5435J£3<.TO34爺粘即3344話曲3£.«032.1931.76-L口1M7239殂39.8038473S.0537创3722K.W35.«-!
