PVC配方的计算与设计VIP免费

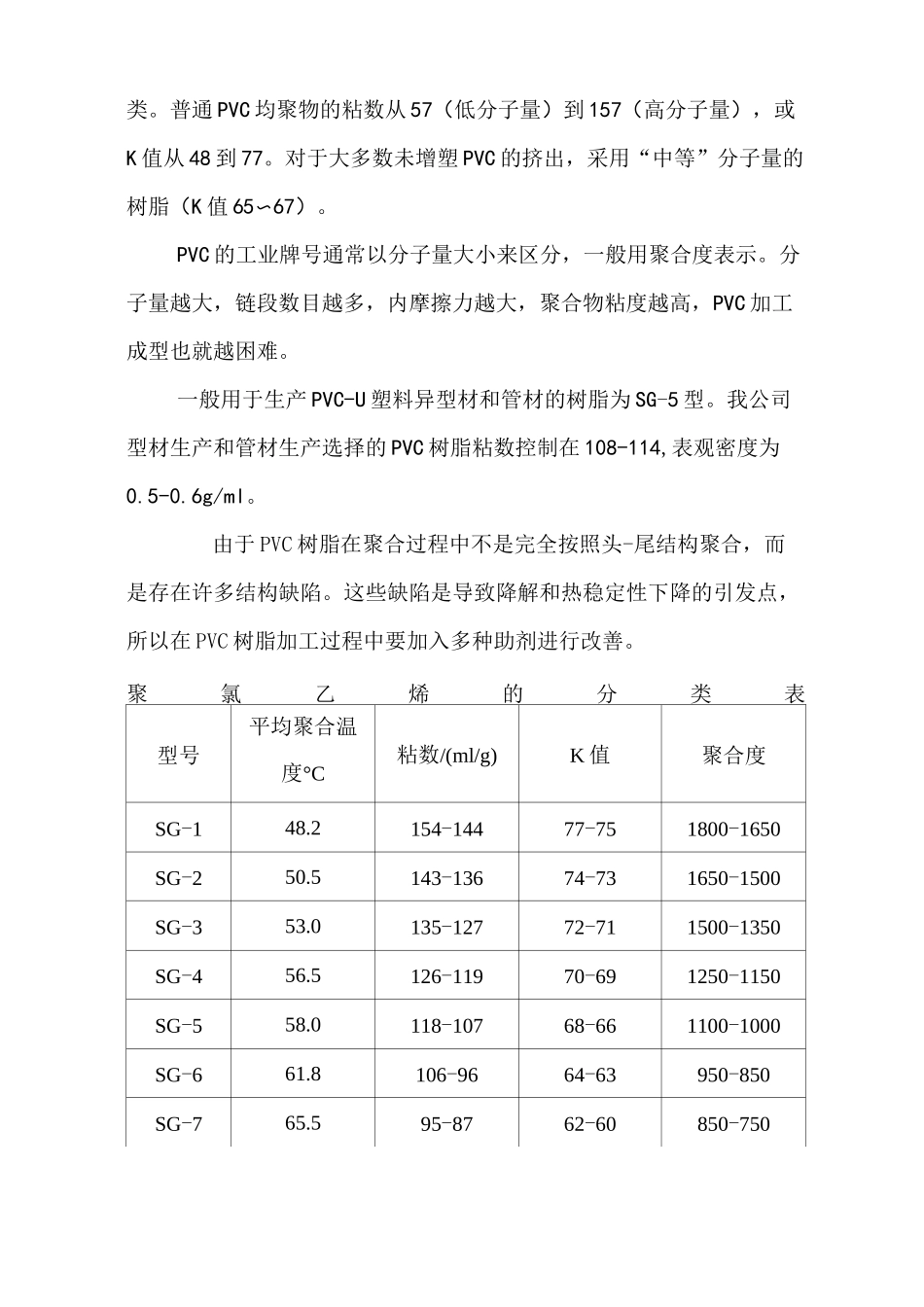

PVC配方计算与设计——傅松平、八、•前言；PVC是塑料家族是的一个重要的一员，它的用途十分广泛，其生产可逆性特别好，PVC不仅能作用硬制品，还能作用软制品。还可以作透明度很高的制品。也可以作成橡胶替代产品。PVC硬制品在相同的壁厚下其制品的强度要比PE、PP-R塑料度好的多。在同样的壁厚条件下PVC的承压强度要比PE和PP-R高出很多。PVC的自熄阻燃性是它自身的一大特点。PVC也有不好的一面，就是每生产一种产品，就需要一个生产配方，这个生产配方的好与坏直接关系到产品的好与坏。它不能象PE、PP-R、PE-RT塑料一样、直接以原材料用于生产加工。所以它对配方设计人员的文化层次要求和全面素质要求较高，它不仅要求配方人员要懂化工、高分子成型理论、挤出成型加工工艺学。生产模具的结构和生产工艺学，总之PVC配方人员要有一定的综合素质能力。我们要计算和设计PVC生产配方就必须十分的了解PVC的性能及每一种PVC牌号的用途，包括每一种辅的性能和用途。一、PVC树脂的性能及用途PVC树脂按生产方法分为石油法树脂和电石法树脂；按聚合方法分为悬浮法树脂、乳液法树脂、本体法树脂和溶液法树脂。国内外PVC树脂生产以悬浮法为主，按表观密度将树脂分为紧密型XJ和疏松型XS两类。普通PVC均聚物的粘数从57（低分子量）到157（高分子量），或K值从48到77。对于大多数未增塑PVC的挤出，采用“中等”分子量的树脂（K值65〜67）。PVC的工业牌号通常以分子量大小来区分，一般用聚合度表示。分子量越大，链段数目越多，内摩擦力越大，聚合物粘度越高，PVC加工成型也就越困难。一般用于生产PVC-U塑料异型材和管材的树脂为SG-5型。我公司型材生产和管材生产选择的PVC树脂粘数控制在108-114,表观密度为0.5-0.6g/ml。由于PVC树脂在聚合过程中不是完全按照头-尾结构聚合，而是存在许多结构缺陷。这些缺陷是导致降解和热稳定性下降的引发点，所以在PVC树脂加工过程中要加入多种助剂进行改善。聚氯乙烯的分类表型号平均聚合温度°C粘数/(ml/g)K值聚合度SG-148.2154-14477-751800-1650SG-250.5143-13674-731650-1500SG-353.0135-12772-711500-1350SG-456.5126-11970-691250-1150SG-558.0118-10768-661100-1000SG-661.8106-9664-63950-850SG-765.595-8762-60850-750SG-868.586-7359-55750-650PVC各型号用途表二型号用途SG-1高级电绝缘材料SG—2冋级电绝缘材料，般软制口口SG-3电绝缘材料，农膜，塑料鞋SG-4般薄膜、软管、人造革、冋强度硬管SG-5透明硬制品、硬管、型材SG-6唱片、透明片、硬板、焊条、纤维SG-7吹塑瓶、透明片、管件SG-8过氯乙烯树脂二、PVC配方计算、设计要点1、PVC型号的确定要设计PVC生产配方，首先要知道自己要生产什么样的产品，来确定用什么样的PVC。如生产管材，型材，我们可以用SG-5型PVC。生产PVC发泡板材我们可以用7型或者8型料。PVC绝缘材料可以用1型、2型、3型。在PVC配方设计体系中，如若我们不搞新产品设计和新产品研发，我们只须沿用原来生产所用的PVC生产体系，无须自己再来确定PVC的型号。所以PVC的选型不是太难。2、稳定剂用量的确定确定了PVC的型号及用途后我们再来确定稳定剂。稳定剂的确定是要通过实验来确定的。首先将混好的PVC干混料加入试管，将试管放入硅油中，加热硅油，使试管中的干混料受热分解温度要达到235°C-240°C。这个量就是生产配方中稳定剂的用量。稳定剂用量太大，PVC在生产过程中不易完全塑化，产品发脆，强度差。用量太少PVC原材料会在机筒内部受到磨擦热和剪切热的作用，使产品发黄，发红，生产工艺不容易控制。稳定剂的用量确定好后，在以后的生产中只要稳定生产用量就可以了，在生产中保持稳定，不要随意更改。3、碳酸钙用量与润滑剂的确定碳酸钙的确定是为了我们清楚生产什么样档次的PVC型材、管材，以确定CaCO3的填加量。国标管还是高钙管。我们在生产非标型材和非标管材时往往要在PVC中加入大量的CaC03。我们首先要知道每一份CaCO3的吸油率是多少，每一份PVC的吸收增塑剂用量率是多少。润滑剂的润滑效率是多大，如果加增塑剂我们一定要知道增塑的增塑效率是多少，我们要生产的型材、管材要求的质量是什么。这些数据我们搞清楚后，我们就...
