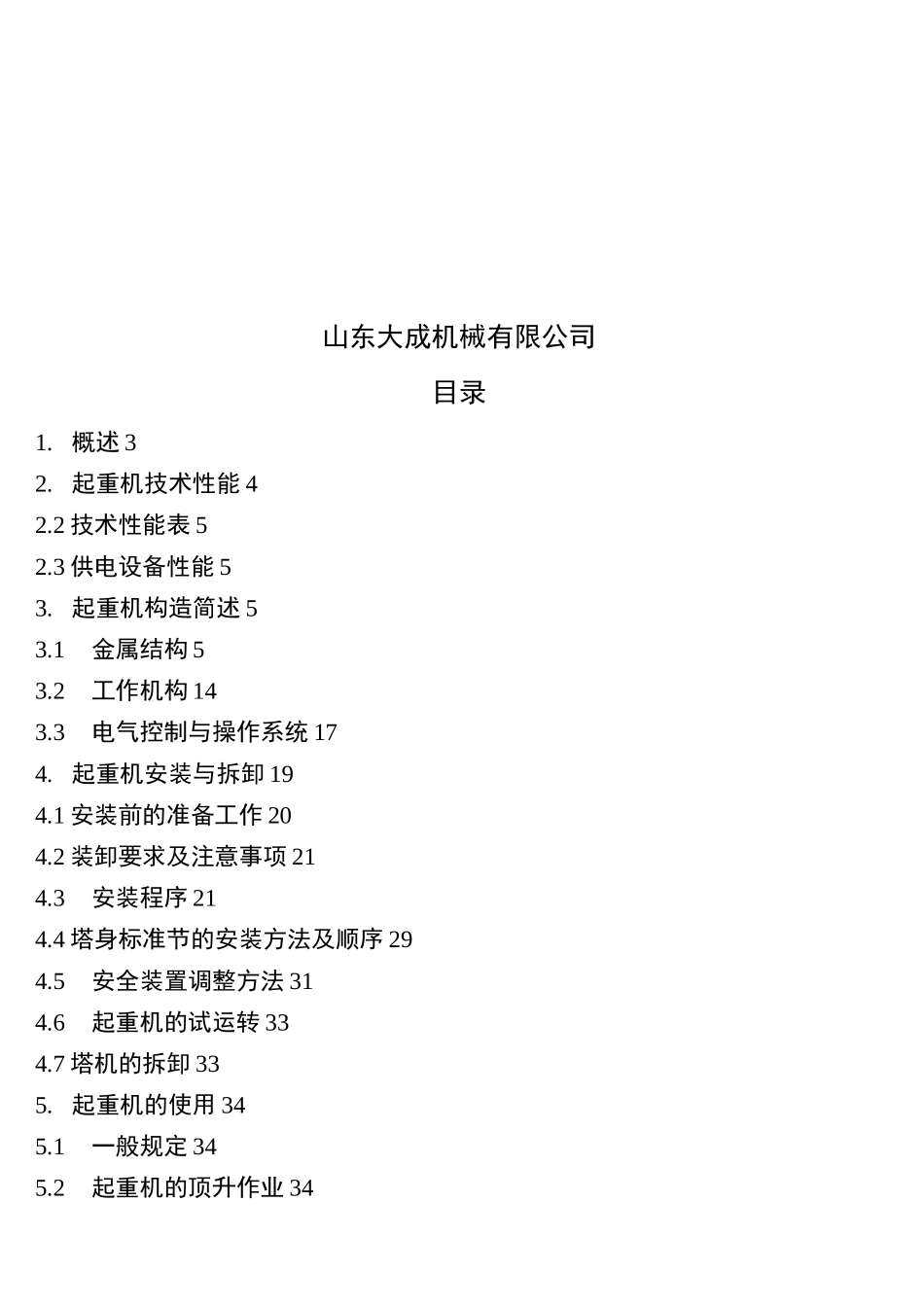

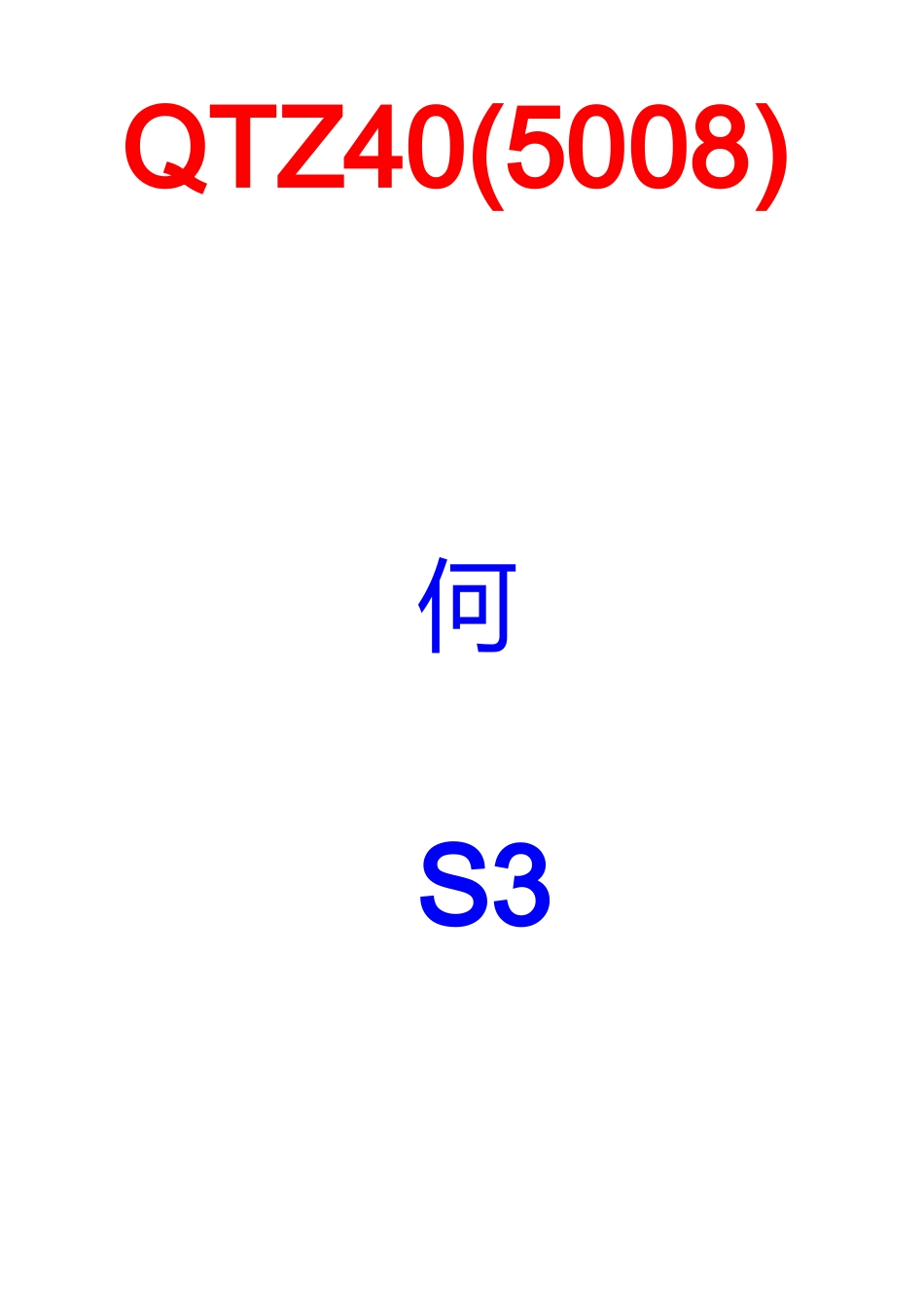

QTZ40(5008)何S3<3山东大成机械有限公司目录1.概述32.起重机技术性能42.2技术性能表52.3供电设备性能53.起重机构造简述53.1金属结构53.2工作机构143.3电气控制与操作系统174.起重机安装与拆卸194.1安装前的准备工作204.2装卸要求及注意事项214.3安装程序214.4塔身标准节的安装方法及顺序294.5安全装置调整方法314.6起重机的试运转334.7塔机的拆卸335.起重机的使用345.1一般规定345.2起重机的顶升作业345.3使用前注意事项355.4起重机的操作356.起重机的维护保养和维修366.1机械设备的维护保养366.2液压顶升系统的维护保养366.3金属结构的维护保养376.4电气系统的维护保养376.5维修377.附图附表7.1各部润滑表7.2混凝土基础图7.2.1底座地脚螺栓预埋图7.3主要部件重量表7.4轴承明细表7.5钢丝绳明细表7.6配重图样7.6-1配重块I7.6-2配重块II7.7电气原理图图一.主线路图图二.起升部份图三.回转部份图四.变幅部份图五.联动台部份图六.电气元件汇总图七.外部接线部份图八.电控柜元件分布1概述QTZ40自升塔式起重机是我公司在总结各种系列自升塔式起重机成功经验的基础上,吸收国内外最新科技成果和先进技术研制成的新一代自升塔式起重机。该机为水平臂架、小车变幅、上回转、液压顶升的自升塔式起重机。起重臂长有50m、44m、二种;最大起重量为4t,额定起重力矩为400KN.m(40t.m)。该机固定式起升高度为31.1m,附着式起升高度为60/120111,适用于28层以下的高层建筑和居民住宅的施工。该机的作业空间大,可以小代大,大大降低施工设备的台班费用,是节约能源,节约钢材,减少运输量的理想的建筑施工用起重机械。塔机的升高加节,采用液压顶升,使塔机在一定高度范围内,根据建筑施工的需要自由升降,并能保持塔机的起重性能的稳定。司机室安装在塔机上部,视野开阔,操作舒适便捷。塔机设有各种安全保护装置,包括起重力矩限制器、最大起重量限制器、回转限位器和变幅限位器等,从而保证了塔机的安全运作。QTZ40自升塔式起重机参数先进,性能可靠,造型美观,结构合理,质量精良,其设计思想既注重量大面广的中小建筑施工单位的要求,具有简单实用价格合理的突出优点,乂能适应高层住房和高层工业建筑的施工要求。2起重机技术性能2.1起重特性表表R=50mR2.5-1213141516171819202122232A25mo=221.93ta=44a783.543.23.002802.602452.332202112031.951.87tR2627282930313233343536373839mo=2LSI1.771.701.63L561.19L431.371.31L261.21L17L13LIOta=4L801.731.671.601.531.461.40L341.281.23L181.14LIO1.07tR4041424344454647484950ma=21.071.041.010.980.950.920.890.860.84a82asta=41.041.010.980.950.920.890.860.830.80a780.75t表二R=44mR2.5-121314151617IS19202122232425m0=22L93ta=44a783.543.23.002802602452332202112031.951.S7tR2627282930313233343536373839mo=2L&l1.771.701.63L561.49L431.371.31L261.21L17L13LIOta=4L801.731.671.601.531.461.40L341.281.23L181.14LIO1.07tR4041424344ma=21.071.041.010.980.95ta=41.041.010.980.950.92t2.2技术性能表工作级别起升机构M5回转机构M4牵引机构M4起升高度(m)倍率固定附着a=231.1120a=431.160额定起重力矩(KN.m)400(40t.m)最大起重量⑴4幅度(m)最大幅度50最小幅度2.5起升机构倍率a=2a=4速度(m/mrn)35(中)70(快)17.5仲)35(快)起重量(t)2142功率(KW)15151515最低稳定下降速度(m/min)84回转机构速度(T/min)0.62功率(KW)3.7牵引机构速度(m/mm)2040功率(KW)1.52.4顶升机构速度(m/mm)0.55〜0.7工作压力(Mpa)20功率(KW)5.5配重块起重臂长度(m)配重块重量⑴509.6448.4总功率(KW)21.1(不含顶升机构电机功率)工作温度(°C)-20-40整机重量⑴25.8(独立高度、不含配重)2.3供电设备性能2.3.1供电容量260KVA2.3.2供电电压:380V+5%2.3.3供电频率:50HZ3起重机构造简述:该机由金属结构、机械传动、液压顶升、电气控制、以及安全保护装置等组成,现按各部分的不同特点简述如下:3.1金属结构金属结构主要包括:小底架、塔身标准、起重臂、平衡臂、回转塔身、爬升架、附着架、塔顶、司机室等。3.1.1小底架(见图3-2)小底架是由半个标准节及四块底板组...
