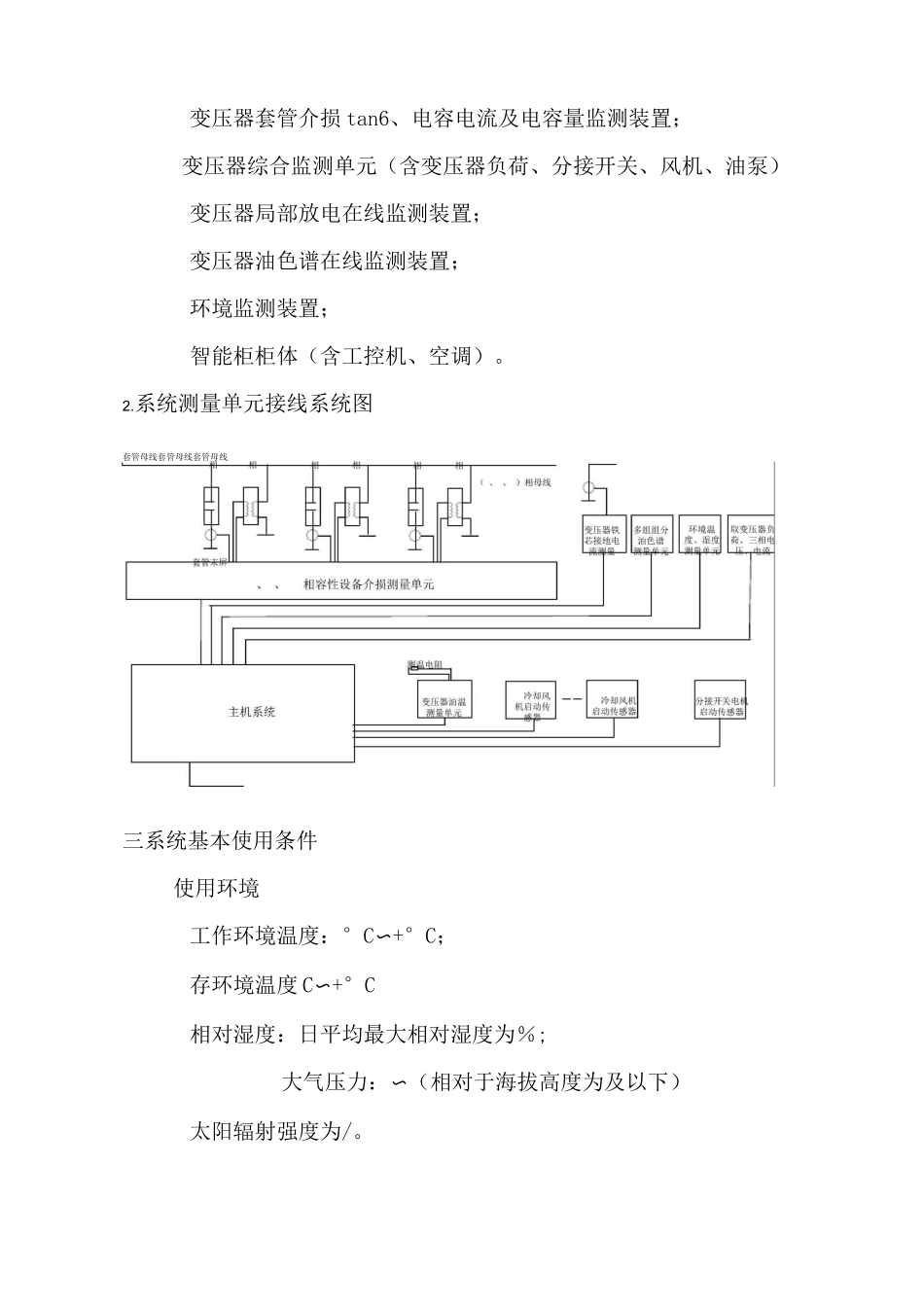

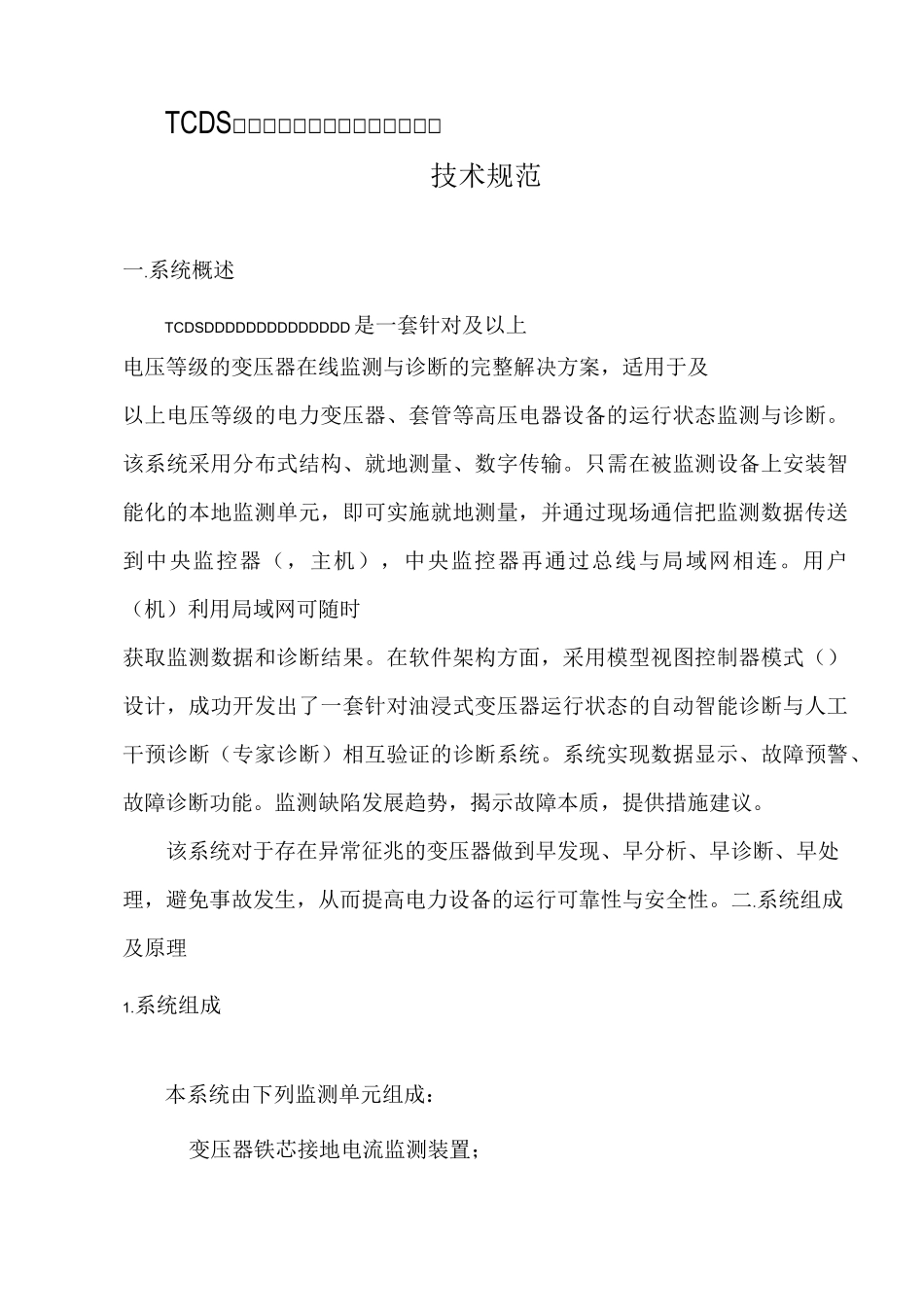

TCDS□□□□□□□□□□□□□□技术规范一.系统概述TCDSDDDDDDDDDDDDDD是一套针对及以上电压等级的变压器在线监测与诊断的完整解决方案，适用于及以上电压等级的电力变压器、套管等高压电器设备的运行状态监测与诊断。该系统采用分布式结构、就地测量、数字传输。只需在被监测设备上安装智能化的本地监测单元，即可实施就地测量，并通过现场通信把监测数据传送到中央监控器（，主机），中央监控器再通过总线与局域网相连。用户（机）利用局域网可随时获取监测数据和诊断结果。在软件架构方面，采用模型视图控制器模式（）设计，成功开发出了一套针对油浸式变压器运行状态的自动智能诊断与人工干预诊断（专家诊断）相互验证的诊断系统。系统实现数据显示、故障预警、故障诊断功能。监测缺陷发展趋势，揭示故障本质，提供措施建议。该系统对于存在异常征兆的变压器做到早发现、早分析、早诊断、早处理，避免事故发生，从而提高电力设备的运行可靠性与安全性。二.系统组成及原理1.系统组成本系统由下列监测单元组成：变压器铁芯接地电流监测装置；变压器套管介损tan6、电容电流及电容量监测装置；变压器综合监测单元（含变压器负荷、分接开关、风机、油泵）变压器局部放电在线监测装置；变压器油色谱在线监测装置；环境监测装置；智能柜柜体（含工控机、空调）。2.系统测量单元接线系统图套管母线套管母线套管母线三系统基本使用条件使用环境工作环境温度：°C〜+°C；存环境温度C〜+°C相对湿度：日平均最大相对湿度为％;大气压力：〜（相对于海拔高度为及以下）太阳辐射强度为/。污秽等级为级。风速耐受地震能力（水平加速度）大于海拔高度w工作电源交流电压：（土）；交流频率：（土）；谐波含量：。功率损耗：四主要技术指标设备名称监测参数测量范围测量误差铁芯接地电流铁芯接地电流土套管电容电流M土等值电容土介质损耗因数土变压器运行状态变压器负荷土母线电压土母线电流土变压器油温分接开关、风机、油泵油温°C°C土°C电机启动时间土电机启动电流土电机运行电流土油色谱土或土或土土土或土或土总烃或土四系统主要功能综合智能诊断功能系统采集变压器运行状态所有相关数据（如油色谱、铁心接地电流、变压器套管、分接开关、风机、油泵、设备、变压器运行工况和环境工况）；系统诊断方法运用有阈值报警诊断、基于变压器油色谱诊断与基于的变压器故障的神经网络识别诊断等多种分析诊断方法，进行智能综合诊断，判定出变压器的故障类型、大小、故障严重程度与故障大致位置，并提供缺陷处理措施建议。数据分析处理。考虑变压器负荷、环境因素（温湿度）与现场干扰因素的影响，采用小波分析原理与曲线拟合方法，剔除影响监测数据真实性的各种干扰因素，实现监测数据处理，去伪存真，保证数据准确、真实，为故障诊断提供科学的数据依据。自动诊断与人工干预诊断相互验证的故障诊断决策。系统提供多功能的人工诊断工具。人工诊断工具即采用多种图表实现数据处理，协助工程师对数据进行分析诊断，并把诊断结果采用人机界面清晰的多种图表与趋势曲线显示。人工（专家）诊断对自动诊断结果提供验证，保证诊断结果的准确性、可靠性。故障预警、突发性故障报警。预测潜伏性故障、捕获突发性故障信号并报警。系统自诊断功能。系统可对监测系统的硬件、软件设备状态进行自诊断，确保数据采集连续、稳定、准确、分散性小。数据库自动维护功能。系统提供了专门的数据库维护工具，以保证系统数据的完整性和数据处理的速度。人性化界面显示。显示监测数据、表格、诊断结果与趋势曲线。远程通信，数据、图表远程传送。用户可通过公共通信网络定时或实时接受、查看在线监测数据表格、诊断结果图表与趋势曲线。信息查询功能）在线显示设备信息；）在线标注设备运行状态；）灵活显示设备的特征数据及趋势。报表功能。可生成信息报表，编辑报表。信息共享功能。多个用户终端可根据其权限获得相应的信息资源。五系统主要配置序号硬件设备配置名称数量与作用智能柜（含工控机、空调）台，变压器综合监测系统数据处理与功能诊断软件套（故障分析诊断软件）变压器油色谱在线检测单兀台，组分油色谱...
