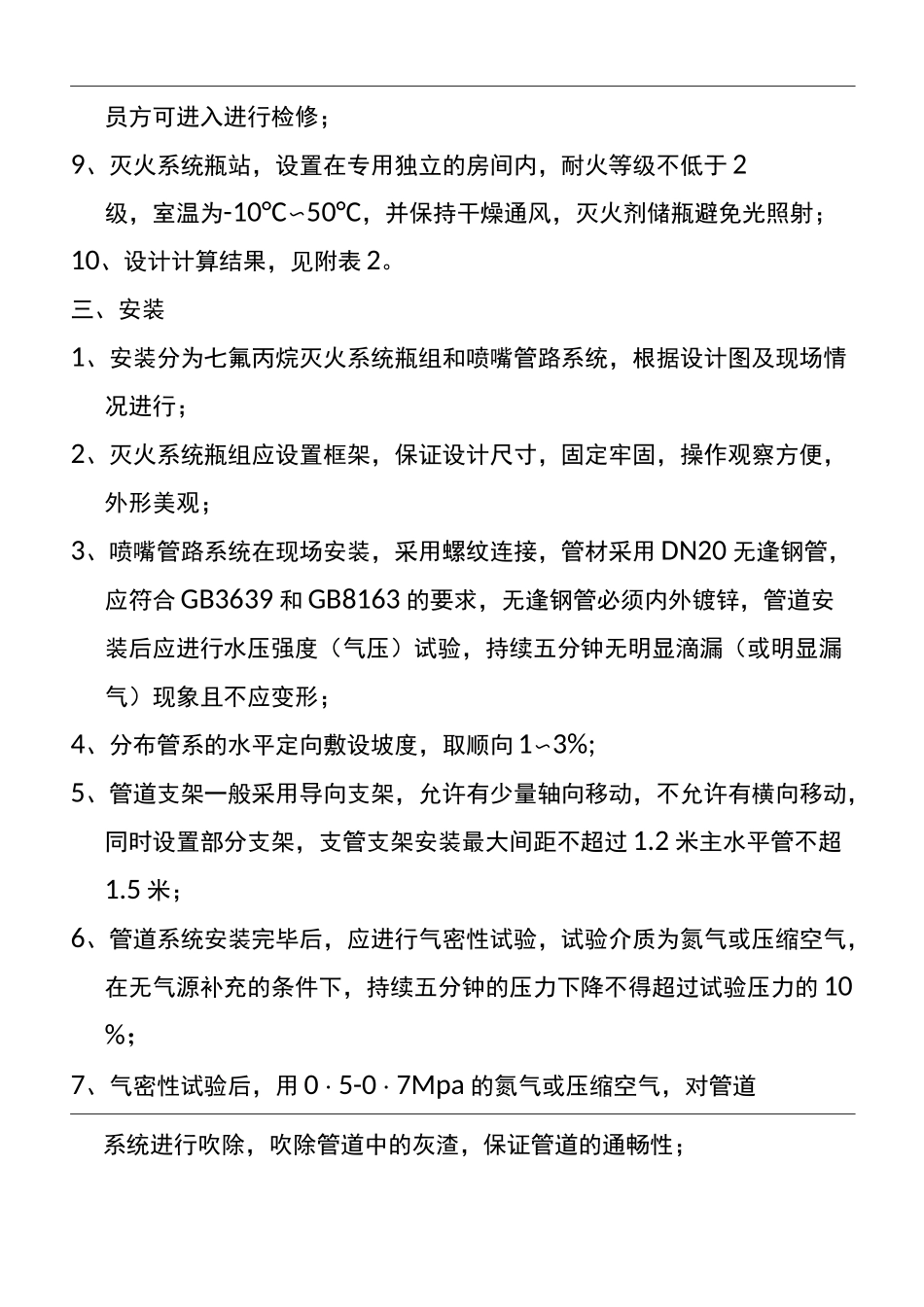

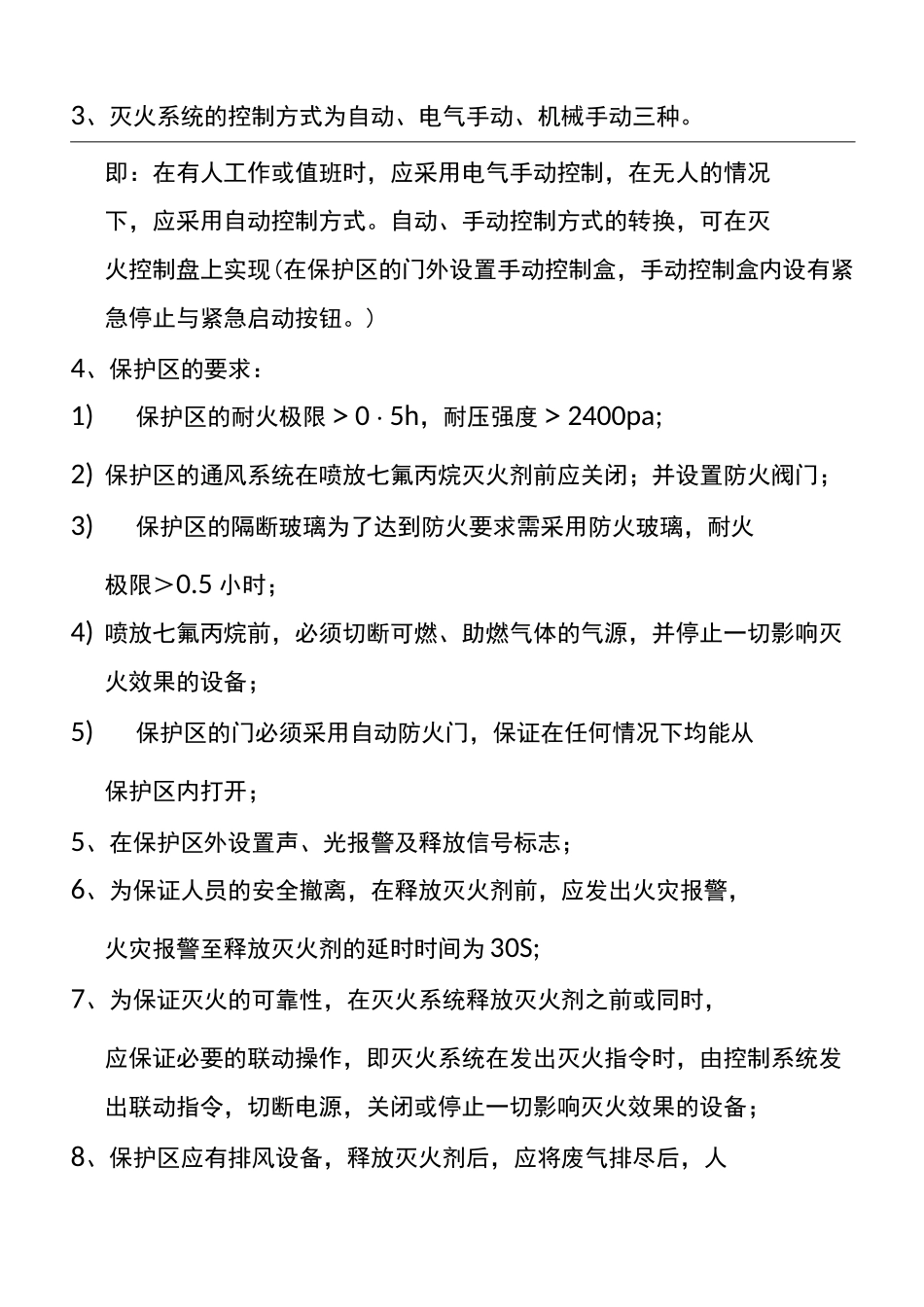

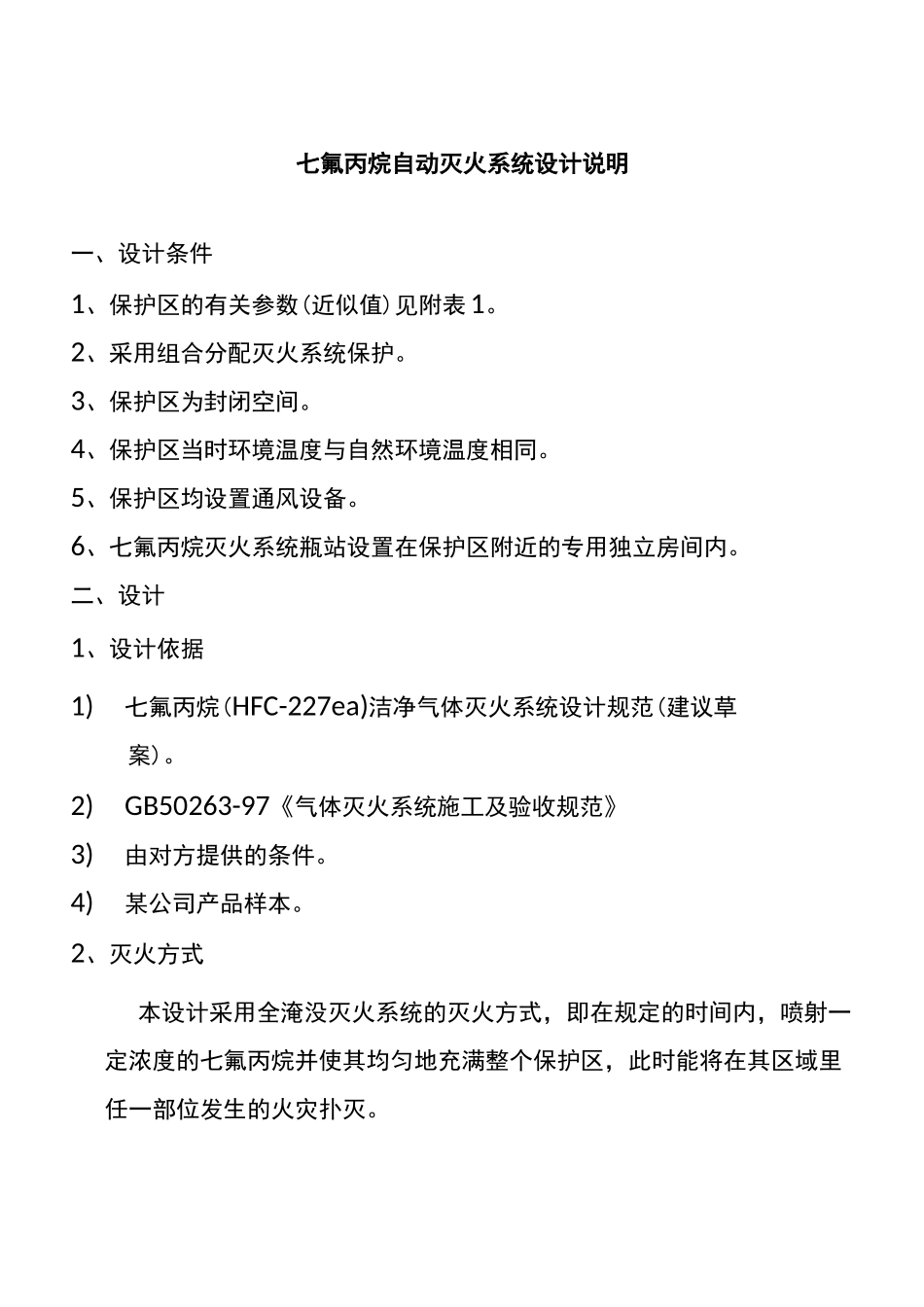

七氟丙烷自动灭火系统设计说明一、设计条件1、保护区的有关参数(近似值)见附表1。2、采用组合分配灭火系统保护。3、保护区为封闭空间。4、保护区当时环境温度与自然环境温度相同。5、保护区均设置通风设备。6、七氟丙烷灭火系统瓶站设置在保护区附近的专用独立房间内。二、设计1、设计依据1)七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范(建议草案)。2)GB50263-97《气体灭火系统施工及验收规范》3)由对方提供的条件。4)某公司产品样本。2、灭火方式本设计采用全淹没灭火系统的灭火方式，即在规定的时间内，喷射一定浓度的七氟丙烷并使其均匀地充满整个保护区，此时能将在其区域里任一部位发生的火灾扑灭。3、灭火系统的控制方式为自动、电气手动、机械手动三种。即：在有人工作或值班时，应采用电气手动控制，在无人的情况下，应采用自动控制方式。自动、手动控制方式的转换，可在灭火控制盘上实现(在保护区的门外设置手动控制盒，手动控制盒内设有紧急停止与紧急启动按钮。)4、保护区的要求：1)保护区的耐火极限＞0・5h，耐压强度＞2400pa;2)保护区的通风系统在喷放七氟丙烷灭火剂前应关闭；并设置防火阀门；3)保护区的隔断玻璃为了达到防火要求需采用防火玻璃，耐火极限＞0.5小时；4)喷放七氟丙烷前，必须切断可燃、助燃气体的气源，并停止一切影响灭火效果的设备；5)保护区的门必须采用自动防火门，保证在任何情况下均能从保护区内打开；5、在保护区外设置声、光报警及释放信号标志；6、为保证人员的安全撤离，在释放灭火剂前，应发出火灾报警，火灾报警至释放灭火剂的延时时间为30S;7、为保证灭火的可靠性，在灭火系统释放灭火剂之前或同时，应保证必要的联动操作，即灭火系统在发出灭火指令时，由控制系统发出联动指令，切断电源，关闭或停止一切影响灭火效果的设备；8、保护区应有排风设备，释放灭火剂后，应将废气排尽后，人员方可进入进行检修；9、灭火系统瓶站，设置在专用独立的房间内，耐火等级不低于2级，室温为-10°C〜50°C，并保持干燥通风，灭火剂储瓶避免光照射；10、设计计算结果，见附表2。三、安装1、安装分为七氟丙烷灭火系统瓶组和喷嘴管路系统，根据设计图及现场情况进行；2、灭火系统瓶组应设置框架，保证设计尺寸，固定牢固，操作观察方便，外形美观；3、喷嘴管路系统在现场安装，采用螺纹连接，管材采用DN20无逢钢管，应符合GB3639和GB8163的要求，无逢钢管必须内外镀锌，管道安装后应进行水压强度（气压）试验，持续五分钟无明显滴漏（或明显漏气）现象且不应变形；4、分布管系的水平定向敷设坡度，取顺向1〜3%;5、管道支架一般采用导向支架，允许有少量轴向移动，不允许有横向移动，同时设置部分支架，支管支架安装最大间距不超过1.2米主水平管不超1.5米；6、管道系统安装完毕后，应进行气密性试验，试验介质为氮气或压缩空气，在无气源补充的条件下，持续五分钟的压力下降不得超过试验压力的10%；7、气密性试验后，用0・5-0・7Mpa的氮气或压缩空气，对管道系统进行吹除，吹除管道中的灰渣，保证管道的通畅性；四、标志1、七氟丙烷灭火剂储瓶喷大红色漆，中间用白色漆标明介质名称及系统编号，启动瓶的涂色与七氟丙烷灭火剂储瓶相同，中间用白色漆标明介质名称及系统编号；2、在保护区附近，应设置警告牌，警告牌上包括以下的内容“在报警时或释放灭火剂时，应立即撤离该地区”，“在彻底通风前，请不要进入该地区”；五、使用事项1、本工程的灭火系统设计分为自动、电气手动、机械手动三种工况。1)自动工况，即自动探测报警，发出火警信号，自动启动灭火系统进行灭火；2)电气手动工况，即自动探测报警，发出火警信号，经人工电气手动启动灭火系统执行灭火，上述自动工况的电气手动工况的转换在灭火控制盘上实现，然而不论灭火控制按钮处于哪一种工况，当人为发出火警时，都可以使用该火警区的手动控制盒，电气手动启动灭火系统进行灭火。手动控制盒的另一项功能是它可以在灭火系统动作前，撤消灭火控制盘发出的本区域的指令，以防止不需由灭火系统进行灭火时启动灭火系统；3)机械手动工况a、只探测报警，发出火警信号，但电气控制部分出现故障，不能...
