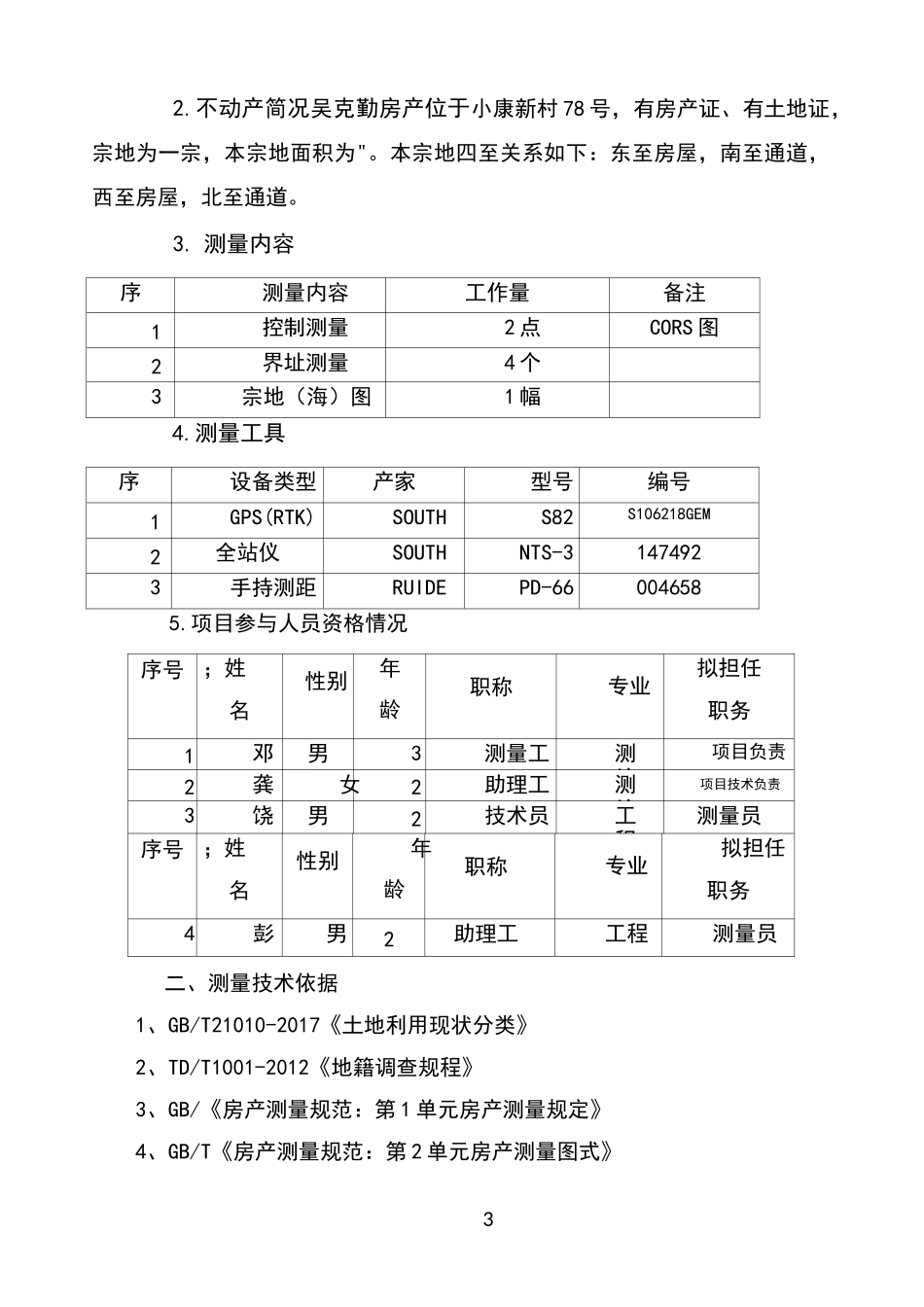

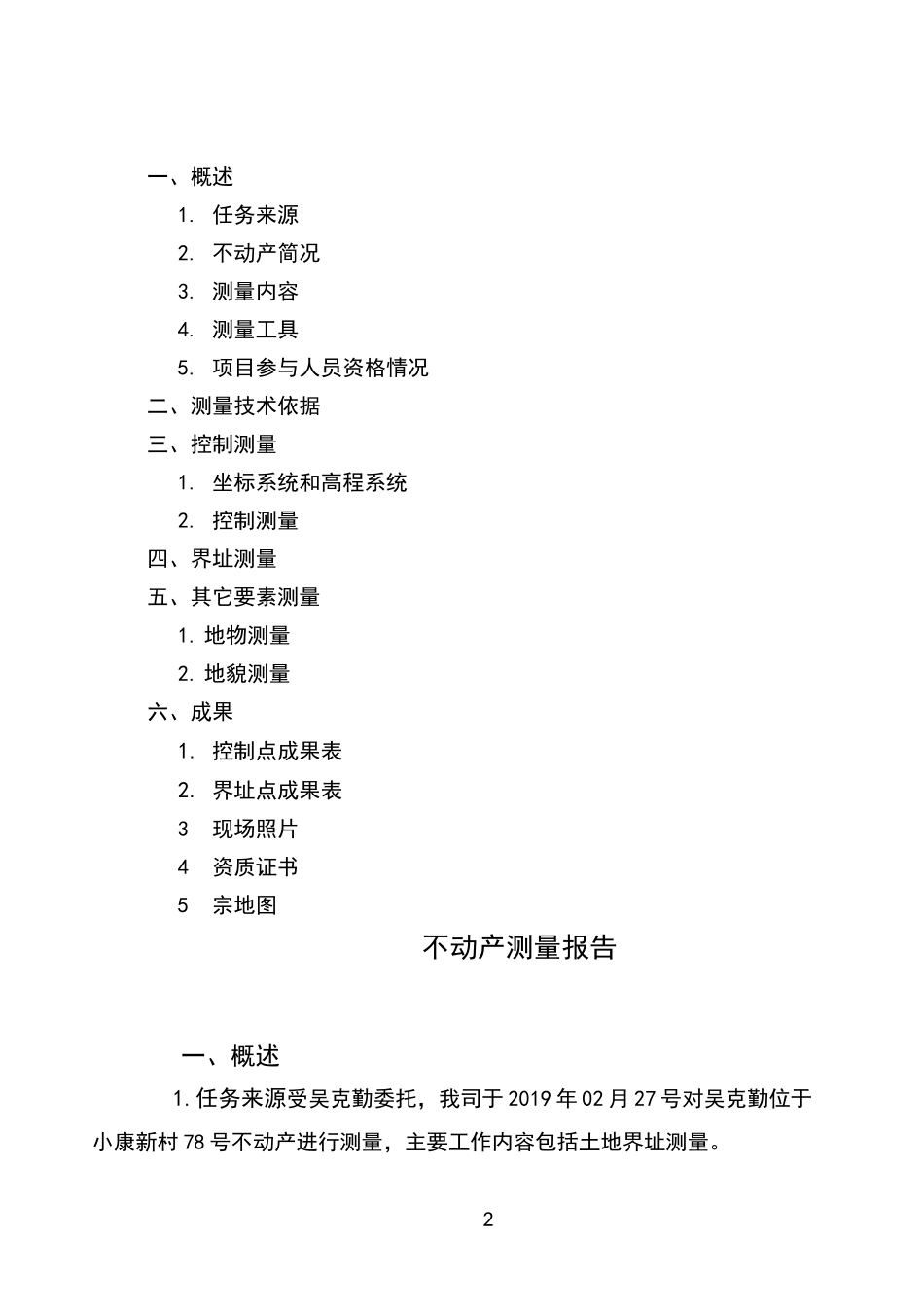

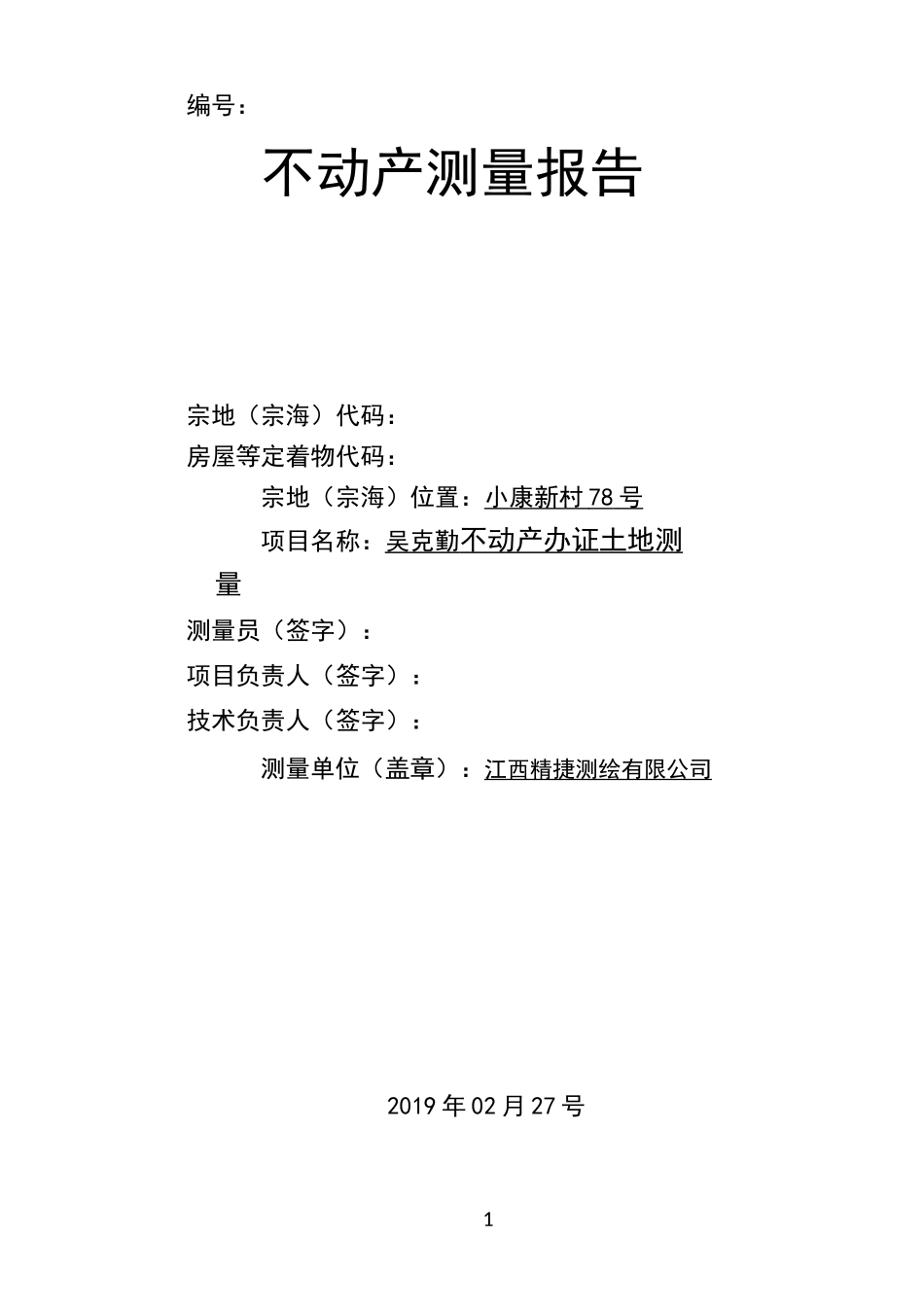

1编号：不动产测量报告宗地（宗海）代码：房屋等定着物代码：宗地（宗海）位置：小康新村78号项目名称：吴克勤不动产办证土地测量测量员（签字）：项目负责人（签字）：技术负责人（签字）：测量单位（盖章）：江西精捷测绘有限公司2019年02月27号2一、概述1.任务来源2.不动产简况3.测量内容4.测量工具5.项目参与人员资格情况二、测量技术依据三、控制测量1.坐标系统和高程系统2.控制测量四、界址测量五、其它要素测量1.地物测量2.地貌测量六、成果1.控制点成果表2.界址点成果表3现场照片4资质证书5宗地图不动产测量报告一、概述1.任务来源受吴克勤委托，我司于2019年02月27号对吴克勤位于小康新村78号不动产进行测量，主要工作内容包括土地界址测量。32.不动产简况吴克勤房产位于小康新村78号，有房产证、有土地证，宗地为一宗，本宗地面积为"。本宗地四至关系如下：东至房屋，南至通道，西至房屋，北至通道。3.测量内容序测量内容工作量备注1控制测量2点CORS图2界址测量4个3宗地（海）图1幅4.测量工具序设备类型产家型号编号1GPS(RTK)SOUTHS82S106218GEM2全站仪SOUTHNTS-31474923手持测距RUIDEPD-660046585.项目参与人员资格情况序号；姓名性别年龄职称专业拟担任职务1邓男3测量工测绘项目负责2龚女2助理工测绘项目技术负责3饶男2技术员工程测量员序号；姓名性别年龄职称专业拟担任职务4彭男2助理工工程测量员二、测量技术依据1、GB/T21010-2017《土地利用现状分类》2、TD/T1001-2012《地籍调查规程》3、GB/《房产测量规范：第1单元房产测量规定》4、GB/T《房产测量规范：第2单元房产测量图式》45、GB/T18314-2009《全球定位系统(GPS)测量规范》6、CH/T2009-2010《全球定位系统实时动态测量(RTK)技术规范》7、CJJ/T8-2011《城市测量规范》8、GB/T24356-2009《测绘成果质量检查与验收》9、国务院令第656号《不动产登记暂行条例》10、《不动产登记暂行条例实施细则》11、《不动产权籍调查技术方案(试行)》三、控制测量1.坐标系统和高程系统根据黎川县不动产登记中心要求，本地籍调查测绘项目统一采用3度带1980西安坐标系，1985国家高程基准。2.控制测量基于JXCORS网络采用RTK直接进行测量图根控制点。RTK图根控制测量的主要技术要求根据《全球定位系统实时动态测量(RTK)技术规范》执行。本项目为城区地籍调查，宗地零散，控制点测量采用GPS-RTK方法测定。GPS-RTK图根控制测量的技术要求如下:(1).图根控制点位选择时应满足GPS对卫星信号的观测要求，既要满足数据采集的要求又要注意GPS卫星信号接收要求；(2).利用GPS-RTK技术进行图根控制测量时，用三脚架或简易脚架对中置平，每个图根控制点均独立测定两次，两次测量时重新对中、置平三脚架或对中杆，不得采用手扶对中杆方法。(3).利用GPS-RTK测定的两次图根点平面坐标较差W±2cm,高程较差W±3cm,本次坐标较差为1cm，高程较差为，符合要求后取两次坐标中数作为图根点坐标、高程成果。四、界址测量本宗地界址点四周关系清晰，无任何权属纠纷。界址点坐标经现场指认5后实地采集获得。为保证界址测量的精度，采用全站仪在各等级控制点上设站测定，采用解析法获取坐标。界址点测量的要求如下：(1)界址点明显地物时，必须采用全解析的方法。解析法直接测定的界址点比例不低于95%。(2)难以直接测定的界址点可采用距离交会法、钢尺丈量等方法测定但必须有多余观测数据进行检核。五、其它要素测量1.地物测量利用江西省地理信息局建立的JXCORS网络，在此基础上，按照地形测量按照《城市测量规范》和《1:5001:10001:2000基础数字地形图测绘规范》的要求进行1:500比例尺数字野外全要素地形测量，并提供项目宗地地形测绘成果。外业地形要素的数据采集采用全解析法进行作业，使用全站仪在各级控制点上对界址点和各类地形、地物点用极坐标法、交会法等方法进行全野外数据采集，地形要素点实测坐标，少量无法实测的，采用交会法或勘丈法补充，但应注意勘丈数据的几何相关程度，并有多余观测，以加强校核。2.地貌测量地貌测绘的有关精度要求按《1:5001:10001:2000基础数字地形图测绘规范》表示。采用GPS(RTK)仪器直接测定，或采用全站仪在各等级控制点上设站测定,掩蔽地区采用解析法获取坐标。六、成果1.控制点检查表2.界址点成果表3.现场照片4.资质证书65.宗地图7控制点成果表
