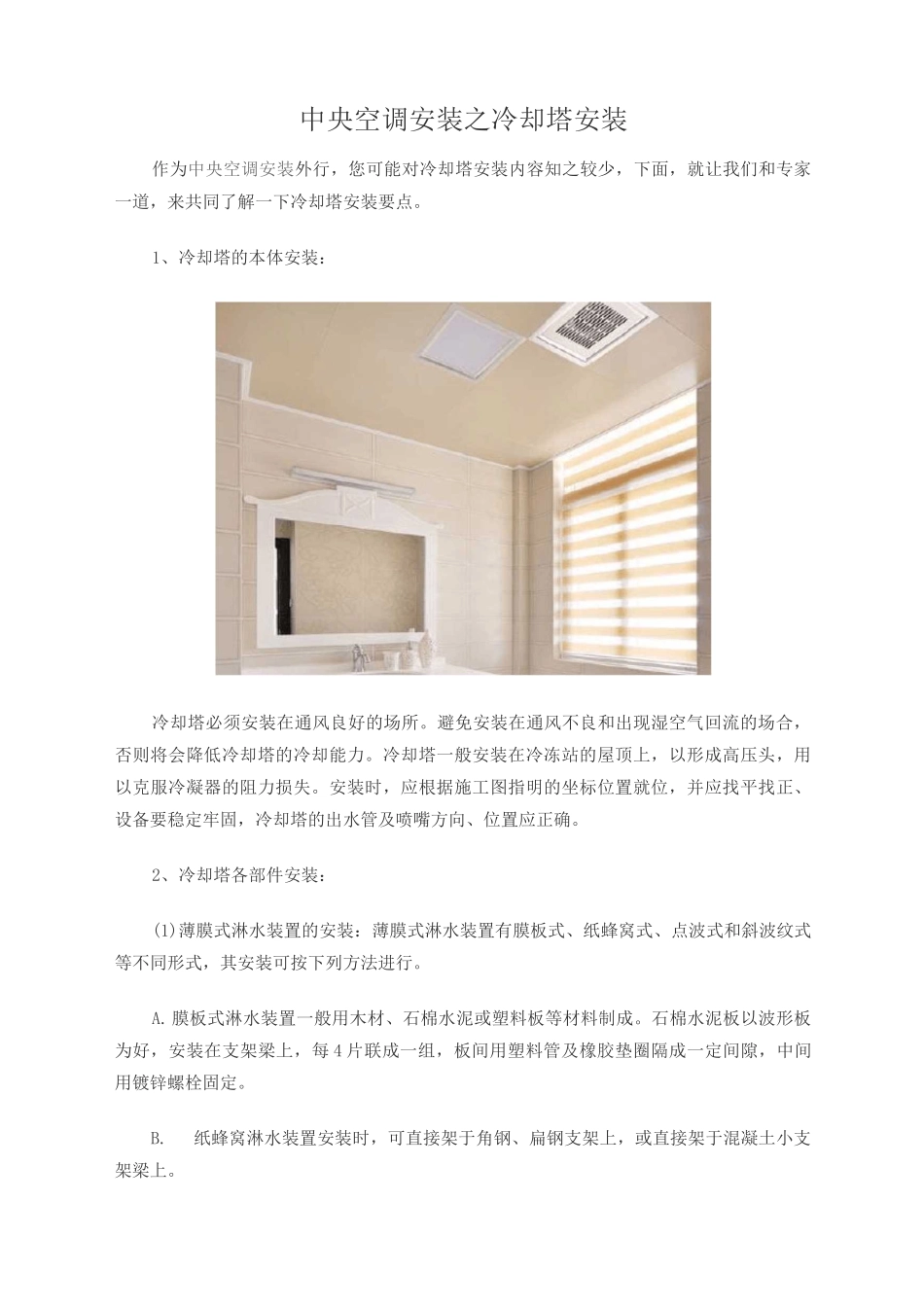

中央空调安装之冷却塔安装_第1页
1/3

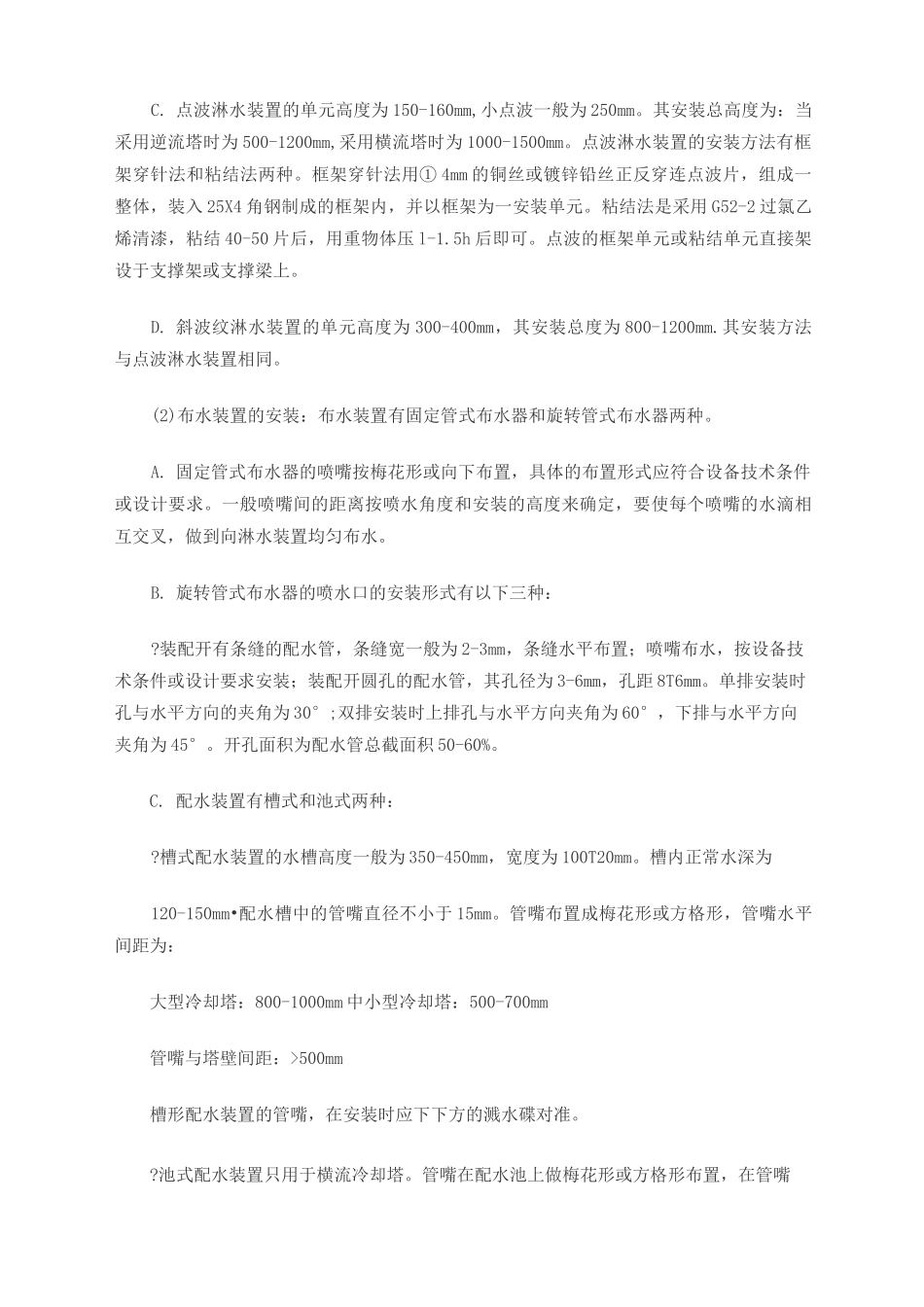

中央空调安装之冷却塔安装_第2页
2/3

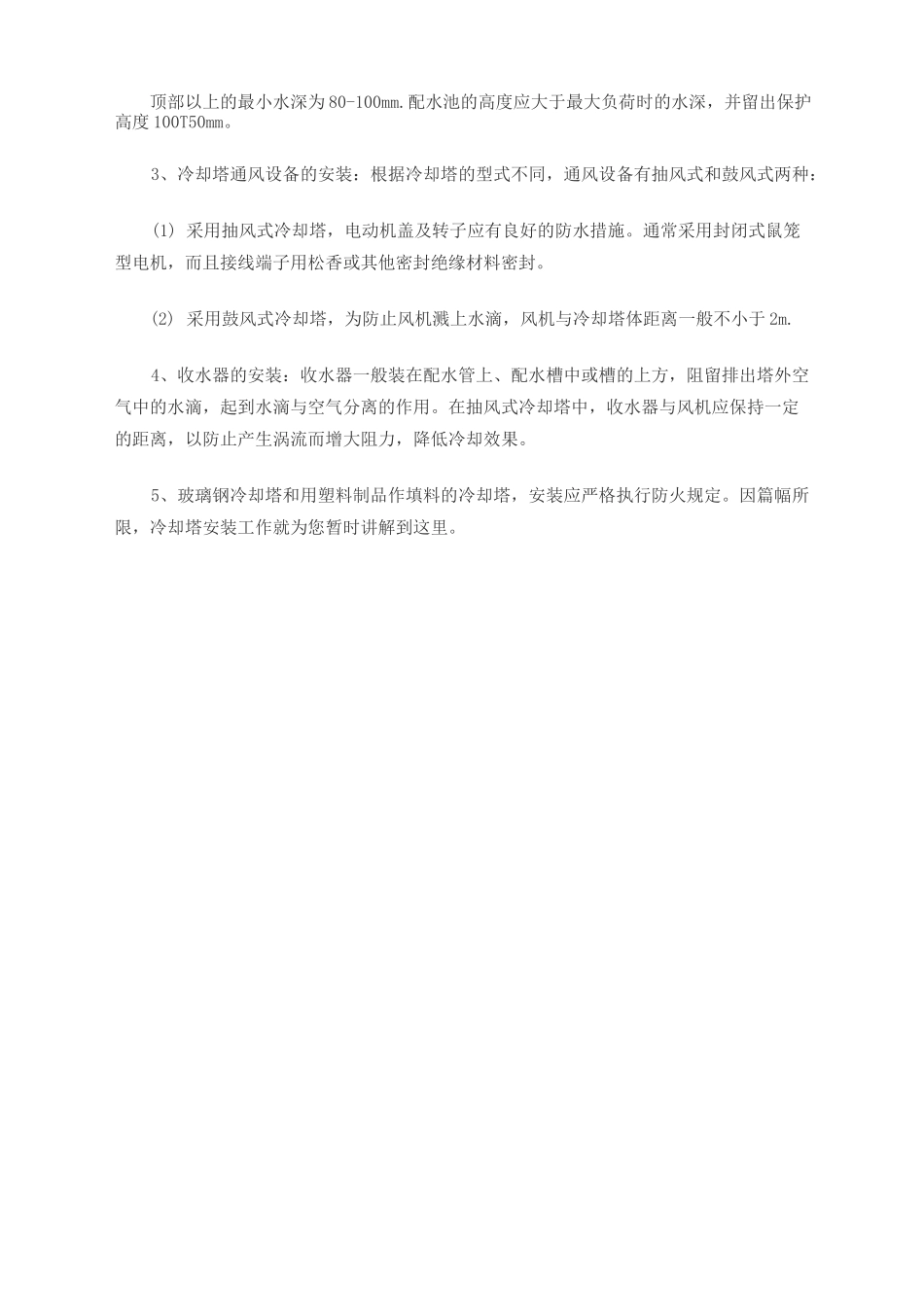

中央空调安装之冷却塔安装_第3页
3/3
中央空调安装之冷却塔安装作为中央空调安装外行,您可能对冷却塔安装内容知之较少,下面,就让我们和专家一道,来共同了解一下冷却塔安装要点。1、冷却塔的本体安装:冷却塔必须安装在通风良好的场所。避免安装在通风不良和出现湿空气回流的场合,否则将会降低冷却塔的冷却能力。冷却塔一般安装在冷冻站的屋顶上,以形成高压头,用以克服冷凝器的阻力损失。安装时,应根据施工图指明的坐标位置就位,并应找平找正、设备要稳定牢固,冷却塔的出水管及喷嘴方向、位置应正确。2、冷却塔各部件安装:(1)薄膜式淋水装置的安装:薄膜式淋水装置有膜板式、纸蜂窝式、点波式和斜波纹式等不同形式,其安装可按下列方法进行。A.膜板式淋水装置一般用木材、石棉水泥或塑料板等材料制成。石棉水泥板以波形板为好,安装在支架梁上,每4片联成一组,板间用塑料管及橡胶垫圈隔成一定间隙,中间用镀锌螺栓固定。B.纸蜂窝淋水装置安装时,可直接架于角钢、扁钢支架上,或直接架于混凝土小支架梁上。C.点波淋水装置的单元高度为150-160mm,小点波一般为250mm。其安装总高度为:当采用逆流塔时为500-1200mm,采用横流塔时为1000-1500mm。点波淋水装置的安装方法有框架穿针法和粘结法两种。框架穿针法用①4mm的铜丝或镀锌铅丝正反穿连点波片,组成一整体,装入25X4角钢制成的框架内,并以框架为一安装单元。粘结法是采用G52-2过氯乙烯清漆,粘结40-50片后,用重物体压l-1.5h后即可。点波的框架单元或粘结单元直接架设于支撑架或支撑梁上。D.斜波纹淋水装置的单元高度为300-400mm,其安装总度为800-1200mm.其安装方法与点波淋水装置相同。(2)布水装置的安装:布水装置有固定管式布水器和旋转管式布水器两种。A.固定管式布水器的喷嘴按梅花形或向下布置,具体的布置形式应符合设备技术条件或设计要求。一般喷嘴间的距离按喷水角度和安装的高度来确定,要使每个喷嘴的水滴相互交叉,做到向淋水装置均匀布水。B.旋转管式布水器的喷水口的安装形式有以下三种:?装配开有条缝的配水管,条缝宽一般为2-3mm,条缝水平布置;喷嘴布水,按设备技术条件或设计要求安装;装配开圆孔的配水管,其孔径为3-6mm,孔距8T6mm。单排安装时孔与水平方向的夹角为30°;双排安装时上排孔与水平方向夹角为60°,下排与水平方向夹角为45°。开孔面积为配水管总截面积50-60%。C.配水装置有槽式和池式两种:?槽式配水装置的水槽高度一般为350-450mm,宽度为100T20mm。槽内正常水深为120-150mm•配水槽中的管嘴直径不小于15mm。管嘴布置成梅花形或方格形,管嘴水平间距为:大型冷却塔:800-1000mm中小型冷却塔:500-700mm管嘴与塔壁间距:>500mm槽形配水装置的管嘴,在安装时应下下方的溅水碟对准。?池式配水装置只用于横流冷却塔。管嘴在配水池上做梅花形或方格形布置,在管嘴顶部以上的最小水深为80-100mm.配水池的高度应大于最大负荷时的水深,并留出保护高度100T50mm。3、冷却塔通风设备的安装:根据冷却塔的型式不同,通风设备有抽风式和鼓风式两种:(1)采用抽风式冷却塔,电动机盖及转子应有良好的防水措施。通常采用封闭式鼠笼型电机,而且接线端子用松香或其他密封绝缘材料密封。(2)采用鼓风式冷却塔,为防止风机溅上水滴,风机与冷却塔体距离一般不小于2m.4、收水器的安装:收水器一般装在配水管上、配水槽中或槽的上方,阻留排出塔外空气中的水滴,起到水滴与空气分离的作用。在抽风式冷却塔中,收水器与风机应保持一定的距离,以防止产生涡流而增大阻力,降低冷却效果。5、玻璃钢冷却塔和用塑料制品作填料的冷却塔,安装应严格执行防火规定。因篇幅所限,冷却塔安装工作就为您暂时讲解到这里。
