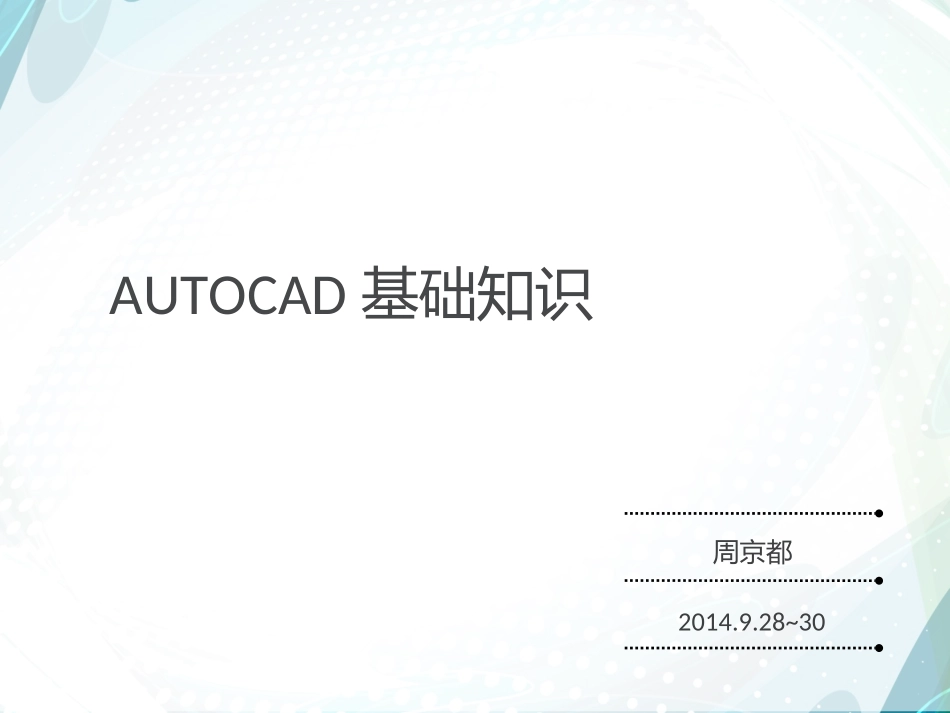

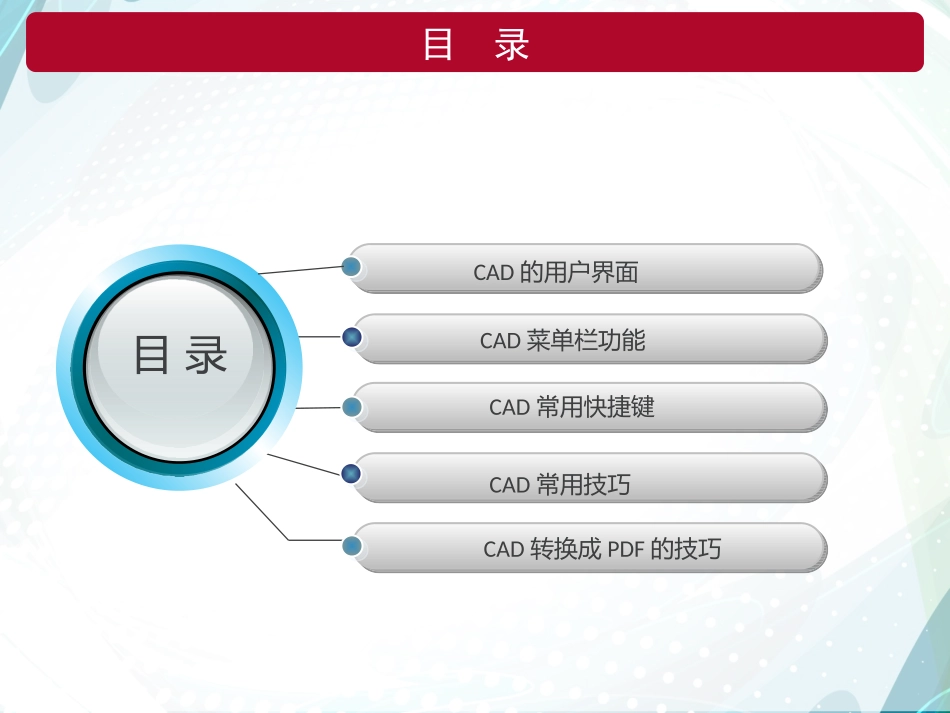

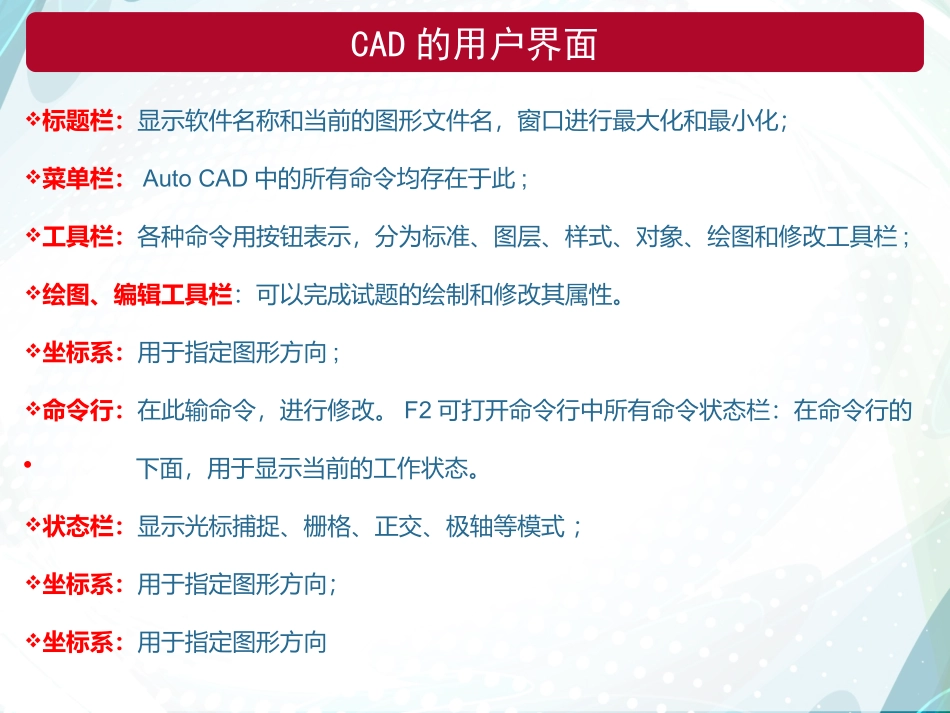

AUTOCAD基础知识2014.9.28~30周京都CAD的用户界面CAD菜单栏功能CAD常用快捷键CAD常用技巧CAD转换成PDF的技巧目录目录标题栏：显示软件名称和当前的图形文件名，窗口进行最大化和最小化；菜单栏：AutoCAD中的所有命令均存在于此;工具栏：各种命令用按钮表示，分为标准、图层、样式、对象、绘图和修改工具栏;绘图、编辑工具栏：可以完成试题的绘制和修改其属性。坐标系：用于指定图形方向;命令行：在此输命令，进行修改。F2可打开命令行中所有命令状态栏：在命令行的下面，用于显示当前的工作状态。状态栏：显示光标捕捉、栅格、正交、极轴等模式；坐标系：用于指定图形方向；坐标系：用于指定图形方向AUTOCAD用户界面CAD的用户界面AUTOCAD用户界面CAD的用户界面图层管理器绘图工具栏编辑工具栏命令栏坐标显示状态栏标题栏特性工具栏工具栏菜单栏绘图区CAD启动方法一：双击图标方法二：选择菜单：【开始】---【程序】---AutoCADCAD的关闭方法一：文件---关闭---选择是否保存文件方法二：单击界面右上角“X”关闭的按钮----选择是否保存文件CAD菜单栏功能---启动与关闭【注】在文件的关闭操作中【文件】---【关闭】，若图形尚未保存，系统给出对话框，单击“是”表示保存并关闭文件，单击“否”表示不保存并关闭文件，单击取消关闭.CAD菜单栏功能---启动与关闭打开已有的文件方法一：文件---打开方法二：快捷键Ctrl+O【注】：为了快速有效找到有关的CAD文件，文件类型应选dwg格式从这里找到需要打开的文件CAD菜单栏功能---文件打开【注】在打开CAD图形时，会出现如右图所示的提示字体样式选择：为避免出现文字乱码，显示正常的字体样式，一般选择的字体是gbchig.shx常规应该选择的字体：gbchig.shxCAD菜单栏功能---文件打开保存文件方法一：文件---保存方法二：快捷键Ctrl+S【注】：为了避免在拷贝文件过程中，另一台电脑格式不支持这种现象发生，在“保存”选项卡中将“另存为”设置成一个低版本。（如2004）。从这里重新命名需要保存文件的名称选择保存文件的格式类型选择保存路径CAD菜单栏功能---保存CAD图纸的打印步骤：1、Ctrl+P或文件---打印2、打印机：选择型号；3、图纸尺寸：A1A2A3A44、打印范围（窗口打印）：鼠标拖动方式确定打印区域；5、打印比例：布满图纸。【注】：如果要打印多张图纸，尺寸类型大小相同。可以直接：Ctrl+P---在打印的对话框中名称选择：上一次输入，就可以完成打印。最初打印图纸不用设置选择电脑相连接的电脑选择图纸尺寸:通常A3或A4选窗口通常打钩通常打钩打印前先预览图形最后确定CAD菜单栏功能---打印命令：工具栏的空白处点击鼠标右键调用常用工具条：标注、标准、绘图、特性、图层、修改、样式、查找文字（高）2009版在下图处右击CAD菜单栏功能---右键的功能右击空白处命令：状态栏“对象捕捉”右击—设置对象捕捉模式选择：如右图（一般只需钩上端点、中点、圆点、交点、垂足、切点即可）----确定CAD菜单栏功能---绘图环境设置命令：layer+空格图层的设置：概念：想象为一叠没有厚度的透明纸，将具有不同特性的试题分别置于不同图层。用户只可以在当前的图层编辑、修改、绘制。特性：每个图层具有线型、颜色和状态等属性。可以针对每个图层进行设置。编辑：更改图层的线性的颜色、线型、线宽、开关图层、解冻结图层等。更改图层名称，显示特定图层，作用：方便查找图层，如果不行显示或输出某一图层，可以关闭这一图层。图层可以由系统生成，也可由用户自己创建。【注意】：绘图操作只能在当前图层进行，但是修改。编辑工作可以在所有的图层上进行。CAD菜单栏功能---绘图的图层设置设置属性：图层的开关：被关闭的图层上的实体不能显示或输出，但是可随图形重新生成，图标程灰色的时候表示图层被关闭。冻结和解冻：冻结图层可加快Z、P等的命令执行速度，方便对象的选取。冻结的图层不能显示。输出或重新生成。锁定和解锁：锁定图层上的实体是不可以编辑，仅仅锁定的图层是可见的。可以将锁定图层置为当前图层并在图...
