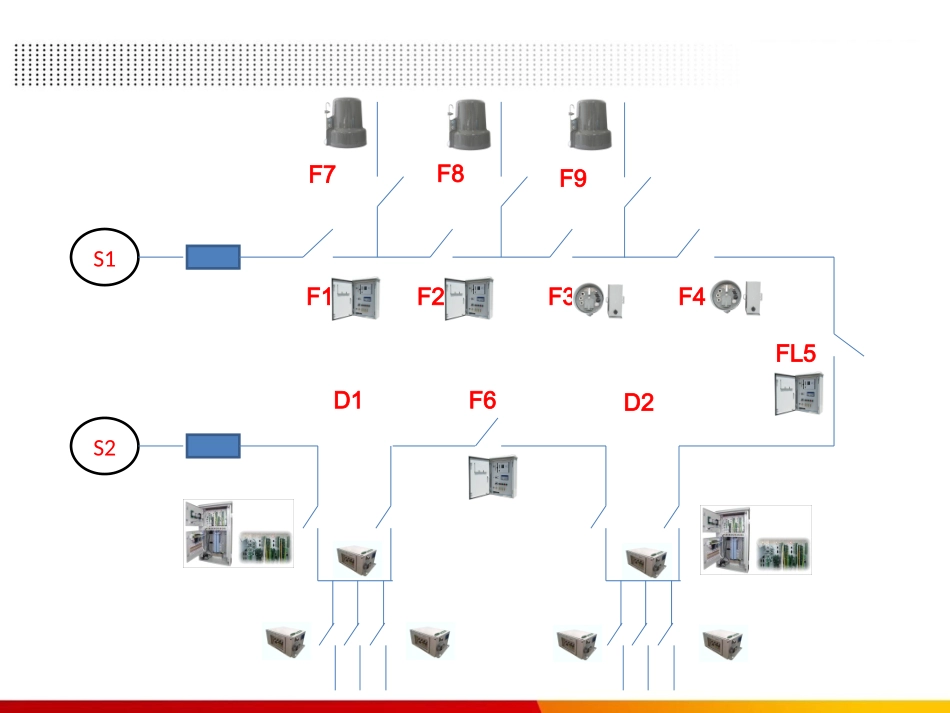

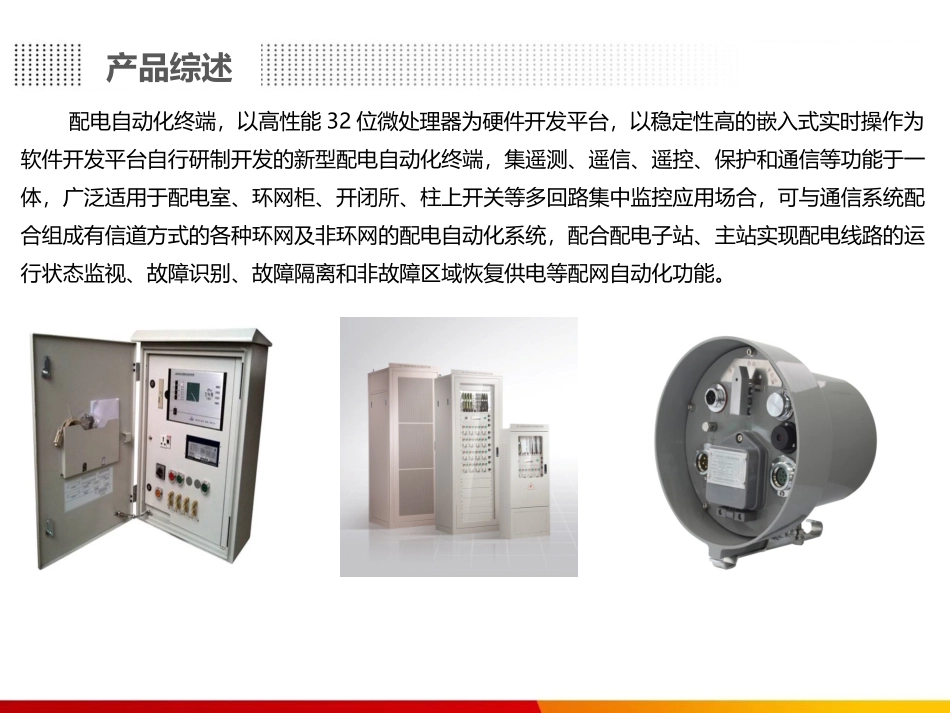

配电终端解决方案S1S2F1F2F3F4FL5D2F6F8D1F9F7产品综述配电自动化终端，以高性能32位微处理器为硬件开发平台，以稳定性高的嵌入式实时操作为软件开发平台自行研制开发的新型配电自动化终端，集遥测、遥信、遥控、保护和通信等功能于一体，广泛适用于配电室、环网柜、开闭所、柱上开关等多回路集中监控应用场合，可与通信系统配合组成有信道方式的各种环网及非环网的配电自动化系统，配合配电子站、主站实现配电线路的运行状态监视、故障识别、故障隔离和非故障区域恢复供电等配网自动化功能。产品目录三遥型站所终端：适用于环网柜、配电室、开闭所及箱式变电站。二遥标准型站所终端：壁挂安装，安装到环网柜、开关站等。二遥动作型站所终端：与环网柜集成化安装。三遥型馈线终端：箱式结构与罩式结构，与柱上开关配套使用。二遥基本型馈线终端：简易型馈线终端，柱上使用。二遥标准型馈线终端：箱式结构与罩式结构，与柱上开关配套使用。二遥动作型馈线终端：箱式结构与罩式结构，与柱上开关配套使用。配电变压器监测终端：与变压器配套使用DTU应用场合主要应用于10kV环网柜、开闭所、配电房、箱式变建设与改造环网柜配电房箱式变FTU应用场合主要应用于10kV柱上开关的自动化建设与改造柱上开关柱上开关基本功能一、线路监控遥测：可采集三相交流电压、电流和直流量，实现电压、电流、有功功率、无功功率、功率因数、频率、积分电度以及直流电压等电量的测量；遥信：采集并向远方传送状态信息，状态变位优先传送；遥控：接收并执行远方、就地的遥控指令；二、故障监测识别及处理能力遥故障检测功能：零序检测、过流过压检测、线路过负荷检测、线路三相过电流检测遥测越限检测功能：电流越限检测、电压越限检测、零序电压越限检测。基本功能故障处理：过流跳闸功能（三段式保护）；重合闸功能（重合闸次数可以设置）；双电源备自投功能；FA故障处理功能；DA故障处理功能：可以快速实现多电源点之间的故障识别、故障上传（定位）、故障隔离以及非故障区域的恢复；支持常规DTU/FTU，能灵活配置适应电流型DA和电压型DA；支持网络保护（面保护、对等通信），在没有主站情况下迅速查找和隔离故障；支持看门狗控制器功能，迅速切除用户分支线故障；带重合功能的设备安装在变电站出口第一个开关替代出口开关，避免出口开关频繁跳闸三、通信接入支持多串口、以太网口等通信介质支持IEC61870-5-104、IEC61870-5-101、DNP3.0、MODBUS等通信协议支持光交换机、光猫、无线、载波等通信接口支持以太网总线以及高速CAN总线的内部双总线通信方式四、功能配置三遥功能模块独立配置根据需求扩展容量配置支持通信配置主备互换五、数据传输SOE主动上报变化遥测主动或召唤上报死区区间当地或远方调整基本功能六、电源管理双电源无扰动切换；电源实时监视；电池充放电保护及活化。七、数据存储事件顺序SOE、极值记录；数据掉电长期保存；历史数据记录。八、其他自诊断自恢复；参数设定、时钟校时；通讯链路自恢复。基本功能技术特色支持高速以太网总线、CAN总线，接口和存储容量大，扩展和自定义灵活；支持多串口、以太网、无线等多种通信方式；支持IEC61870-5-104、IEC61870-5-101、DNP3.0、MODBUS等多种通信规约;遥信、遥控、遥测模块化、通用设计，配置、扩展灵活;支持多种电源实时检测、切换、有输出短路保护;采用大液晶汉显人机交互，操作方便；支持本地/远程维护接口、无线终端维护调试、预留WEB远程浏览接口。[一]智能站所终端产品介绍智能站所终端是我公司以高性能32位微处理器为硬件开发平台，以高效嵌入式实时操作为软件开发平台自行研制开发的新型配电自动化终端，支持多种通信方式和通信协议，可通过高速CAN总线实现多个CPU之间的通信，结构设计合理，容量配置及扩展方便，广泛应用于城市电网中开关站、环网柜的自动化建设和改造，与配电网自动化主站和子站系统配合，实现多条线路的电量的采集和控制，检测故障、故障区域定位、隔离及非故障区域恢复供电，提高供电可靠性。产品目录...
