弱电系统基础知识培训VIP免费

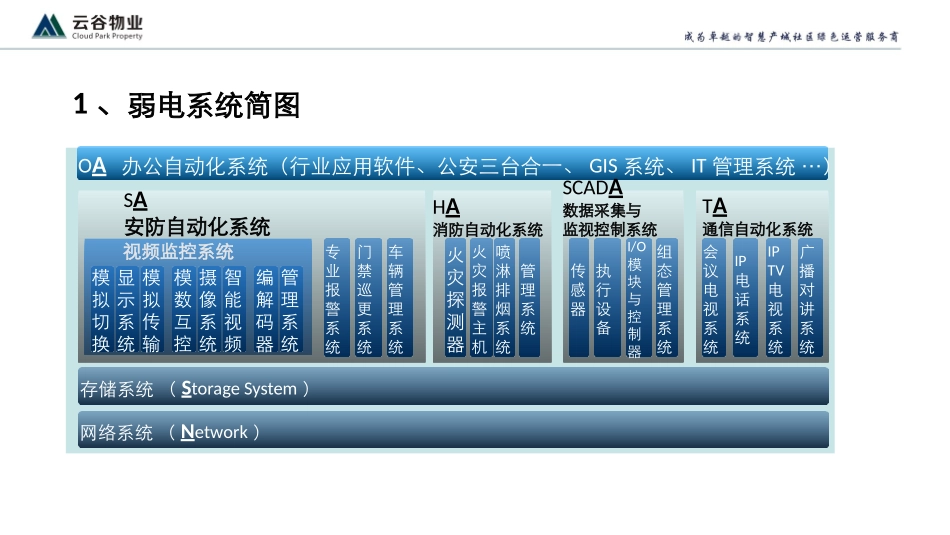

弱电系统基础知识培训2017年11月10日陈建波CONTENTS目录视频监控系统组成02综合布线系统基础知识03弱电系统简图01OA办公自动化系统（行业应用软件、公安三台合一、GIS系统、IT管理系统…）存储系统（StorageSystem）网络系统（Network）SA安防自动化系统专业报警系统门禁巡更系统车辆管理系统会议电视系统IP电话系统IPTV电视系统广播对讲系统TA通信自动化系统火灾探测器火灾报警主机管理系统喷淋排烟系统HA消防自动化系统传感器执行设备I/O模块与控制器组态管理系统SCADA数据采集与监视控制系统视频监控系统摄像系统显示系统编解码器管理系统智能视频模拟传输模数互控模拟切换1、弱电系统简图2、视频监控系统组成光纤传输切换和控制同轴电缆视音频存储视频显示矩阵视频分配器摄像…光端机光端机监视器监视器DVR图像检索/调阅控制键盘视频监控系统组成1、摄像设备－摄像机、镜头、云台、防护罩、支架2、传输设备－视频/音频/控制信号传输光端机3、视频切换和控制设备－矩阵（含矩阵键盘）4、视频存储－DVR（硬盘录像机）5、视频显示－CRT监视器，LCD，DLP（拼接大屏）摄像设备枪式固定摄像机特点：360度无限制旋转，16－128预置位，巡航联动，隐蔽美观。20倍以上光学变倍加10倍以上数字变倍。更高速旋转：水平0°～80°/s，垂直0°～40°/s通讯协议：RS485/232控制协议：厂商标准、PELCO、AD等。镜头特点：360度无限制旋转，16－64预置位，向上无死角，抗恶劣环境能力强。更高的图像质量。高速旋转：水平：0°～40°/s垂直：0°～20°/s通讯协议：RS485/232控制协议：厂商标准、PELCO、AD等。防护罩特点：旋转范围0～255°，慢速旋转：水平：12°/s，垂直：6°/s全天候环境设计，自身不带通讯接口，需要云台解码器。普通摄像机一体化智能球机匀速云台摄像机智能高速云台摄像机视频传输设备2、模拟视频光端机光纤传输1、视频电缆直接传输3、非压缩数字视频光端机光纤传输视频1…音频1…站点A站点B以太网电话语音光纤电话语音以太网视频1…音频1…视频切换和控制设备控制键盘室内室外云台解码器多路控制码分配器矩阵切换箱＋CPU多画面分割器视音频存储设备－DVRPCDVR嵌入式DVR项目类型硬件操作系统业务软件稳定性可维护性工控式工控机/PC＋图像压缩采集卡＋硬盘Windows/Linux视频处理通用软件低低嵌入式专用电路＋硬盘RTOS/Linux嵌入式软件高高DVR:数字硬盘录像机。DVR是视频监控数字及IP时代最早的先行者综合布线系统基础知识基础名词解析EIA/TIA----CECS----信息点----信息插座----布线系统中水平子系统的一部份，与工作区子系统相连。信息插座由面板、插孔模块等组成，面板分暗嵌式和外露式（桌式），插孔数也有多种。插座不与信息点一一对应，往往一个插座中既有计算机插孔、又有电话插孔。电子工业协会/通讯工业协会的缩写。EIA/TIA568是目前被业界广泛遵循的布线标准。中国工程建设标准协会。他规定了中国的结构化布线标准。指布线系统中的一个设备连接点，与信息插座的一个插孔对应。一般有电话、计算机等信息设备。五类----三类----是EIA/TIA公告TSB-36和TSB-40中规定的支持100MBPS以下传输率的布线系统器件类别。如果要支持100MBPS的传输，要求这个布线系统的所有的器件，包括电缆和接插件，都必须是全五类产品。是EIA/TIA公告TSB-36和TSB-40中规定的支持16MBPS以下传输率的布线系统器件类别。我们也用“三类”和“五类”作为信息点的类别。一般地，三类信息点用于连电话和普通计算机网络，五类信息点用于连高速计算机网络。目前最常用的是超五类及六类。配线架----配线间（管理子系统）中多种配线器件的总称。象配线间一样，也分为主配线架和分配线架，主配线架连接主干电缆和设备，分配线架连接水平电缆和主干电缆。设备间----属布线系统的管理子系统，其中放置配线架。典型地，设备间中放置主配线箱，每N层楼设一个分配线箱，分配线箱设置的多少随各楼层的信息点密度不同而不同。综合布线的特点综合布线方式能为数据、语音、通信以及弱电控制等提供实用的、灵活的、可扩展的模块化介质通路，它具有的如下特点：1、实用性－－实施后的综合布线系统，将能够适应现在和将来技...
