使用ppt绘制网络拓扑图VIP免费

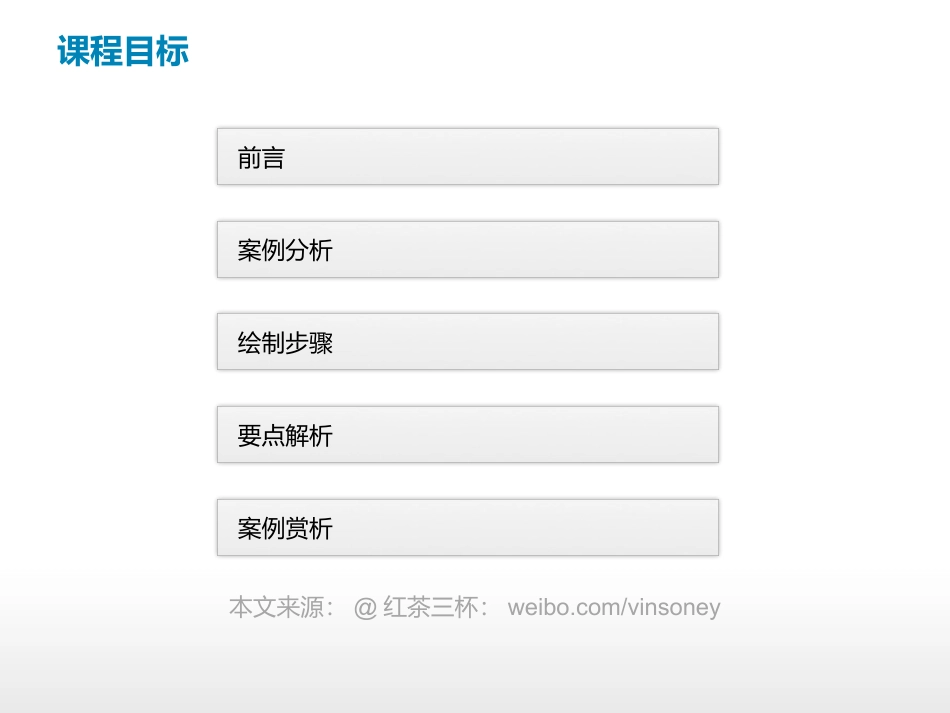

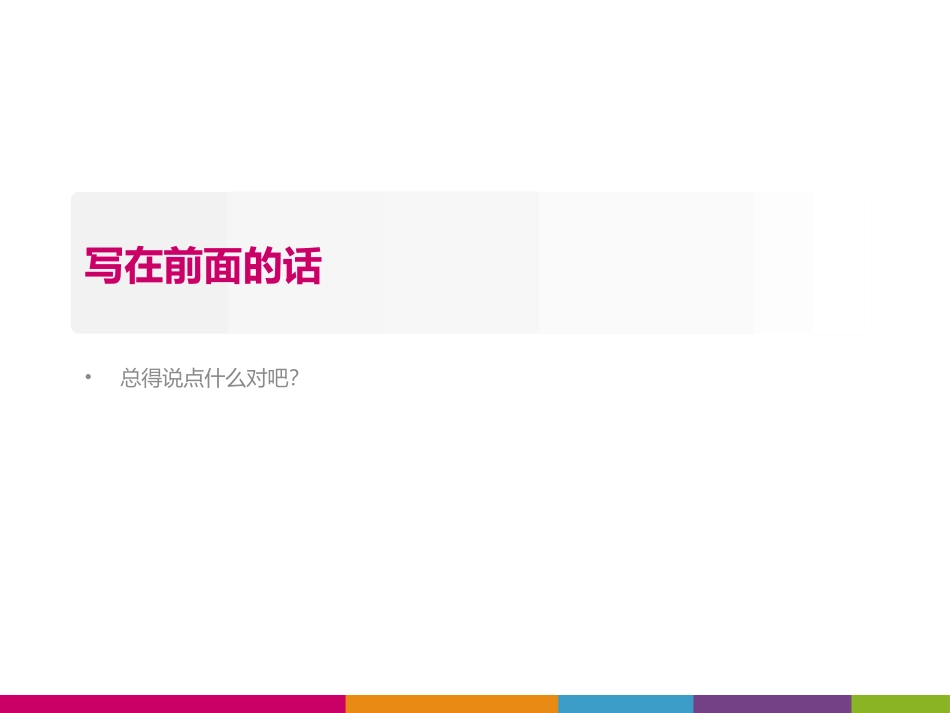

学习沉淀成长分享网络工程拓扑绘制规范（PPT版）Latestupdate:2013-03-27课程目标前言案例分析绘制步骤案例赏析要点解析本文来源：@红茶三杯：weibo.com/vinsoney写在前面的话•总得说点什么对吧？什么是网络拓扑（topology）•网络拓扑是一种用于描述计算机网络环境（计算机、主机、网络设备等线路连接情况）的一种制图。•一般我们会将网络拓扑分为两类：–物理拓扑•描述网络各节点的物理连接情况–逻辑拓扑•描述网络环境的逻辑结构（本文档主要探讨此种拓扑的绘制）•在计算机网络领域中，网络拓扑是一个非常之重要的工具，因此掌握专业的拓扑绘制技巧是从事本行业的一个基本要求什么是网络拓扑（topology）SiSiSiSiSiSiBanGongClassRoomDHCPserver192.168.100.1COSW_C3560OR202.101.100.1/28电信批注：一个专业、规范的网络逻辑拓扑能够非常直观的呈现网络架构，是行业基本要求；另外也是工程师专业技能的体现；再者也是个人品牌形象的体现。我们不要求拓扑做得有多美观多牛逼，但是至少……不能太丑对吧？什么是网络拓扑（topology）网络拓扑的“主要”绘制工具•Powerpoint–适合中小型网络拓扑绘制；小巧方便，扩展性强，实用性强–适合讲演及方案演示、实施方案、实施报告等交付材料–使用范围较广•Visio–适合大型拓扑绘制；工业标准–功能强大、信息容量强大–便于打印、喷绘•亿图–小巧轻便，简单实用–兼容性、标准性不高PPT只是一个工具PPT只是一个工具，许多人花费了大量的时间研究如何将PPT做的更美观、如何将PPT动画做得更震撼，要么就是网上下了一堆的PPT模板，这都是误区。其实PPT只是一种呈现的辅助工具而已，我们真正要做的是利用好这个工具，做好知识的呈现和管理。PPT作为知识管理和呈现工具，最核心的价值是如何帮助讲授者做好知识的呈现和传承。案例分析典型的园区网拓扑CO_C3560_1CO_C3560_1AS_C2960_SSL1AS_C2960_SSL2SiSiSiSiSiSiSiSiSiSiSiSiAS_C2960_SSL3AS_C2960_JXL1AS_C2960_JXL2AS_C2960_JXL3CO_C3560_ServersOR_ASA5510典型的金融行业拓扑BGP网点二级行（市级）一级行（省级）SiSiSiSiSiSiSiSiSiSiSiSiOSPF生产、办公生产办公SiSiSiSiSiSi实验环境网络拓扑EIGRPEIGRPOSPF•R2、R3双点双向重发布；•所有路由器起lo0作为OSPFrouterID，地址为x.x.x.x；lo0不宣告进OSPF•50.50.50.0访问10.10.10.0优先走左侧，右侧热备；•50.50.50.0访问11.11.11.0优先走右侧，左侧热备；•上述数据往返路径无需一致，但需保证无次优路径•R2、R4间，R3、R4间为PPP链路，R4为认证端，采用CHAP认证方式对R2及R3进行身份认证•R5通过一条非安全链路（CNC）跳到R3•CNC上只配置了接口IP，其他无任何配置（包括路由）•R3与R5间为了保证数据通信的安全性，建立了GREoverIPSecVPN，并且跑起了RIP协议•R3与R5之间，各自两个回环口的通信受VPN的保护，而且要求50.50.50.0访问30.30.30.0必须强制走RIP，也就是CNC到，且回程数据路径一致，当R5失去CNC的连接后，访问30网络则切换至R4到R3•当R5失去到R4的连接时，所有的流量均能透过R3进行转发（当然正常时刻，仍然走OSPF）R110.10.10.0/2411.11.11.0/24R2PPPPPPR4CNC192.168.123.0/24R550.50.50.0/24VPNtunnelR330.30.30.0/24工程环境测试拓扑R2OSPF1EIGRPOSPF2R3R1R4R5R9R7R8R6RIPv2EBGPEBGPRRRR绘制步骤拓扑绘制步骤（建议）1.首先在纸上花个草稿，熟练之后，做到拓扑在心中2.通过辅助手段描绘拓扑框架，利用好线条和框架色块（可根据业务逻辑模块）3.放置网络设备图标4.标记信息元素5.完善外围元素6.完成整体绘制绘制示例：绘制目标（成果图）办公楼宿舍楼5宿舍楼1SiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSi教学楼……服务器群WEB服务器文件服务器ORSiSiSiSiSiSiSiSiSiSiSiSiInternet绘制示例•步骤1用辅助线描述主要框架绘制示例•步骤2填充主干线路绘制示例•步骤3去掉辅助线绘制示例•步骤4放置主干网络设备SiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSi办公楼宿舍楼5宿舍楼1绘制示例•步骤5添加信息点元素SiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiSiS...
