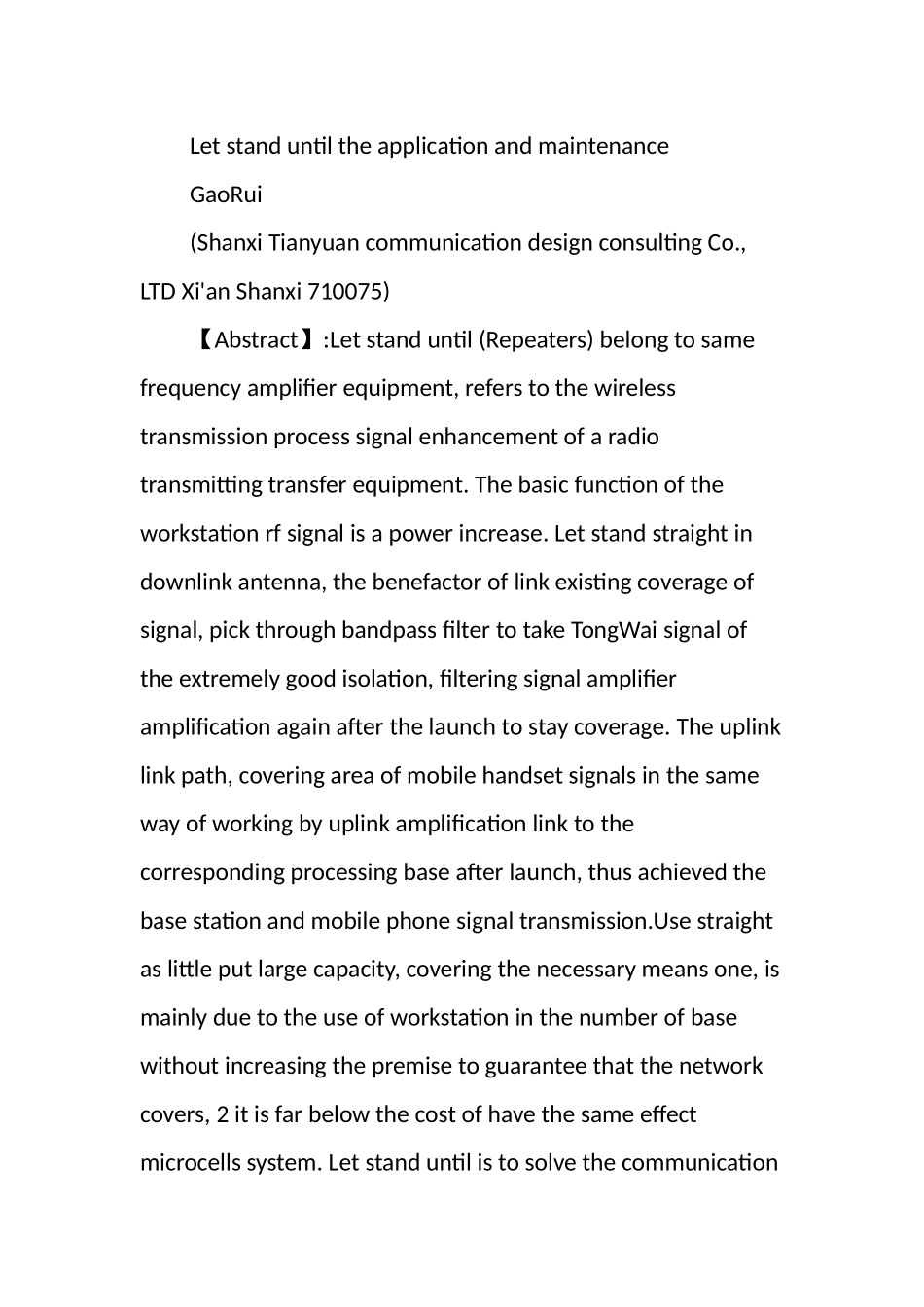

移动通信直放站的应用与调测【摘要】直放站(中继器)属于同频放大设备,是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。直放站的基本功能就是一个射频信号功率增强器。直放站在下行链路中,由施主天线现有的覆盖区域中拾取信号,通过带通滤波器对带通外的信号进行极好的隔离,将滤波的信号经功放放大后再次发射到待覆盖区域。在上行链接路径中,覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站,从而达到基地站与手机的信号传递。使用直放站作为实现“小容量、大覆盖”目标的必要手段之一,主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖,二是其造价远远低于有同样效果的微蜂窝系统。直放站是解决通信网络延伸覆盖能力的一种优选方案。它与基站相比有结构简单、投资较少和安装方便等优点,可广泛用于难于覆盖的盲区和弱区,如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所,提高通信质量,解决掉话等问题。【关键词】直放站;移频直放站;同频直放站;直放站维护;放大器;天线;基站;上行;下行LetstanduntiltheapplicationandmaintenanceGaoRui(ShanxiTianyuancommunicationdesignconsultingCo.,LTDXi'anShanxi710075)【Abstract】:Letstanduntil(Repeaters)belongtosamefrequencyamplifierequipment,referstothewirelesstransmissionprocesssignalenhancementofaradiotransmittingtransferequipment.Thebasicfunctionoftheworkstationrfsignalisapowerincrease.Letstandstraightindownlinkantenna,thebenefactoroflinkexistingcoverageofsignal,pickthroughbandpassfiltertotakeTongWaisignaloftheextremelygoodisolation,filteringsignalamplifieramplificationagainafterthelaunchtostaycoverage.Theuplinklinkpath,coveringareaofmobilehandsetsignalsinthesamewayofworkingbyuplinkamplificationlinktothecorrespondingprocessingbaseafterlaunch,thusachievedthebasestationandmobilephonesignaltransmission.Usestraightaslittleputlargecapacity,coveringthenecessarymeansone,ismainlyduetotheuseofworkstationinthenumberofbasewithoutincreasingthepremisetoguaranteethatthenetworkcovers,2itisfarbelowthecostofhavethesameeffectmicrocellssystem.Letstanduntilistosolvethecommunicationnetworkcoveringcapacityofakindofoutspreadoptimalscheme.Ithassimplestructure,basewithlessinvestmentandconvenientinstallationetc,andcanbewidelyusedfortheblindtocoverandweakarea,suchasthemarket,hotel,airport,dock,station,gym,recreation,subway,tunnel,highway,island,improvecommunicationetc.Variousplaces,tosolvethequalityproblemssuchastodropwords.【Keywords】Workstation,frequencyshiftworkstation;Withfrequencyworkstation;Workstationmaintenance;Amplifiers;Antenna;Stations;Upward;Downward1.引言无线直放站最初是用于调频广播通信及消防无线设备信号接收转发,进入90年代以来,随着移动通信的蓬勃发展,由于用户对移动通信服务质量及运营商之间的竞争也越来越激烈,但移动信号覆盖不可避免会出现大量大大小小的盲区,如果全部用基站进行覆盖不仅没有必要而且耗费巨大,因此移动通信直放站应运而生,国内第一台GSM移动通信直放站是由福建省邮电科学研究所(现为福建电信科学技术研究院)于1991年研制成功。现在直放站及室内分布覆盖已经发展为移动通信产业的一环,为移动通信发展做出了自己的贡献。2.直放站的定义图1WHRS900B5、WHRS900B10原理框图直放站(中继器)属于同频放大设备,是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。直放站的基本功能就是一个射频信号功率增强器。直放站在下行链路中,由施主天线现有的覆盖区域中拾取信号,通过带通滤波器对带通外的信号进行极好的隔离,将滤波的信号经功放放大后再次发射到待覆盖区域。在上行链接路径中,覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站,从而达到基...
