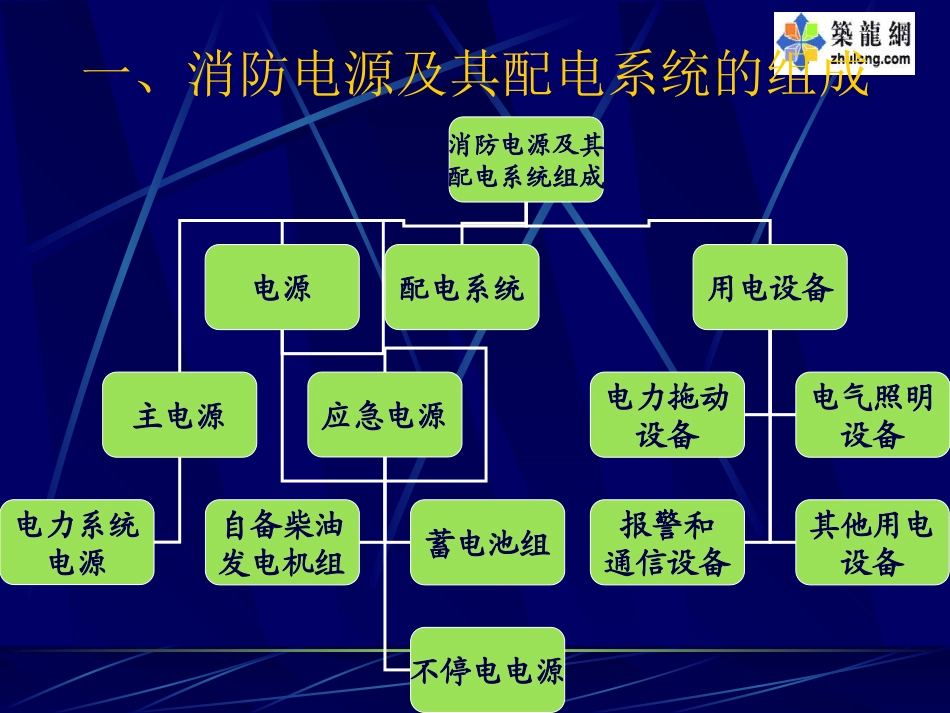

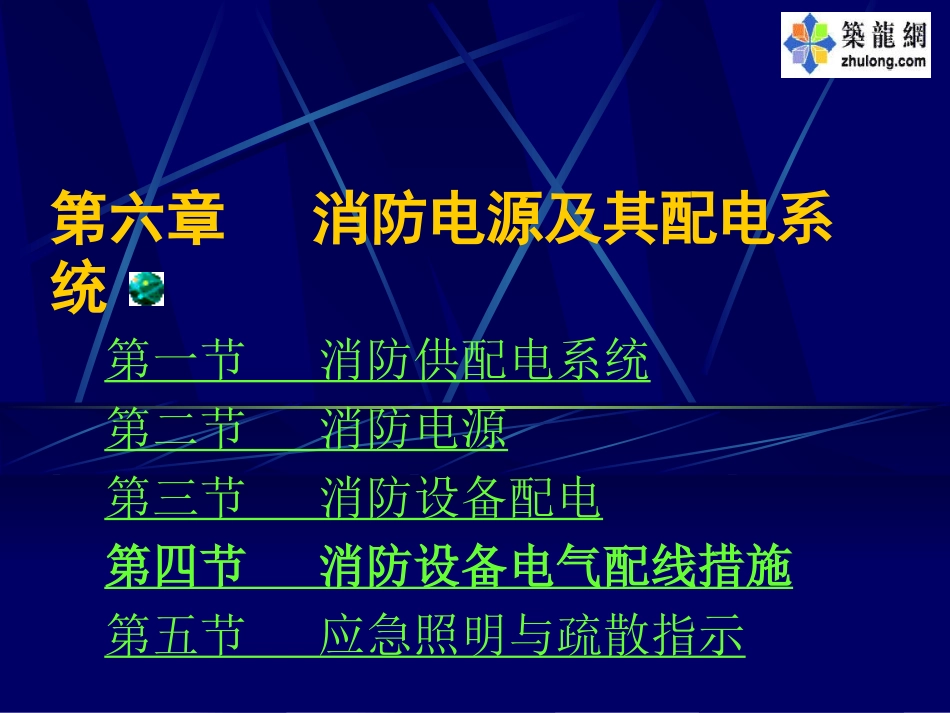

第六章消防电源及其配电系统第一节消防供配电系统第二节消防电源第三节消防设备配电第四节消防设备电气配线措施第五节应急照明与疏散指示§6-1消防供配电系统一、消防电源二、配电部分三、消防用电设备电源：是将其他形式的能量（机械能、化学能、核能等）转换成电能的装置。消防电源往往由几个不同用途的独立电源以一定方式互相联接起来，构成一个电力网络进行供电，这样可以提高供电的可靠性和经济性。它是从电源到用电设备的中间环节，其作用是对电源进行保护、监视、分配、转换、控制和向消防用电设备输配电能。配电装置有：变电所内的低压开关柜，发电机配电屏、动力配电箱、照明配电箱、应急电源切换开关箱和配电干线与支线线路。分类：1、电力拖动设备2、电气照明设备3、报警和通报设备4、其他用电设备要求：1、可靠性2、耐火性3、安全性4、有效性5、科学性一、消防电源及其配电系统的组成消防电源及其配电系统组成电源配电系统用电设备主电源应急电源电力系统电源自备柴油发电机组蓄电池组不停电电源电力拖动设备电气照明设备报警和通信设备其他用电设备消防用电设备（消防负荷）电力拖动设备电气照明设备报警和通信设备其他用电设备消防水泵防火卷帘门窗消防电梯排烟风机会议厅、观众厅处的照明和指示标志灯具走廊、疏散楼梯太平门处的照明和疏散指示灯具消防控制室变配电室的照明灯具消防电梯前室、消防水泵房的照明应急插座火灾报警器控制器事故广播器消防专用电话§6-2消防电源消防电源系统方块图：消防电源一、消防电源负荷分级二、消防电源的供电方式（一）、确定供电方式的原则（二）、供电方式及其特点三、变配电所主接线四、应急电源及其选择五、主电源与应急电源的连接一、消防电源负荷分级一、划分依据：中断供电在政治、经济上所造成的损失或影响的大小划分类别：一级负荷、二级负荷、三级负荷参考规范：《建筑设计防火规范》、《高层民用建筑设计防火规范》《高层民用建筑设计防火规范》高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、漏电火灾报警系统、自动灭火系统、应急照明、疏散指示标志和电动防火门、窗、卷帘、阀门等消防用电，应按现行的国家标准《供配电系统设计规范》GB50052的规定进行设计，一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟机等的供电，应在最末一级配电箱处设置自动切换装置。一类高层建筑自备发电设备，应设有自动启动装置，并能在30s内供电。二类高层建筑自备发电设备，当采用自动启动有困难时，可采用手动启动装置。《建筑设计防火规范》1、除粮食仓库及粮食筒仓工作塔外，建筑高度大于50m的乙、丙类厂房和丙类仓库的消防用电应按一级负荷供电；2、下列建筑物、储罐（区）和堆场的消防用电应按二级负荷供电：1）室外消防用水量大于30L/s的工厂、仓库；2）室外消防用水量大于35L/s的可燃材料堆场、可燃气体储罐（区）和甲、乙类液体储罐（区）；《建筑设计防火规范》3）座位数超过1500个的电影院、剧院，座位数超过3000个的体育馆、任一层建筑面积大于3000m2的商场、展览建筑、省（市）级及以上的广播电视楼、电信楼和财贸金融楼，室外消防用水量大于25L/s的其它建筑；3、除上面1、2款外的建筑物、储罐（区）和堆场等的消防用电和采用三级负荷供电。《人民防空工程设计防火规范》建筑面积大于5000m2的，其消防用电按一级负荷要求供电；建筑面积小于5000m2的人防工程消防用电可按二级负荷的要求供电。《石油化工企业设计防火规范》石油化工企业生产区消防水泵房用电设备的电源，应满足一级消防负荷供电要求。《汽车库、修车库、停车场设计防火规范》消防水泵、火灾自动报警、自动灭火、排烟设备、火灾应急照明、疏散指示标志等消防用电和机械停车设备以及采用升降梯作车辆疏散出口的升降梯用电应符合下列要求：1）Ⅰ类汽车库、机械停车设备以及采用升降梯作车辆疏散出口的升降梯用电应按一级负荷供电；2）Ⅱ、Ⅲ类汽车库和Ⅰ雷修车库应按二级负荷供电。二、消防电源的供电方式（一）、确定供电方式的原则（二）、供电...
