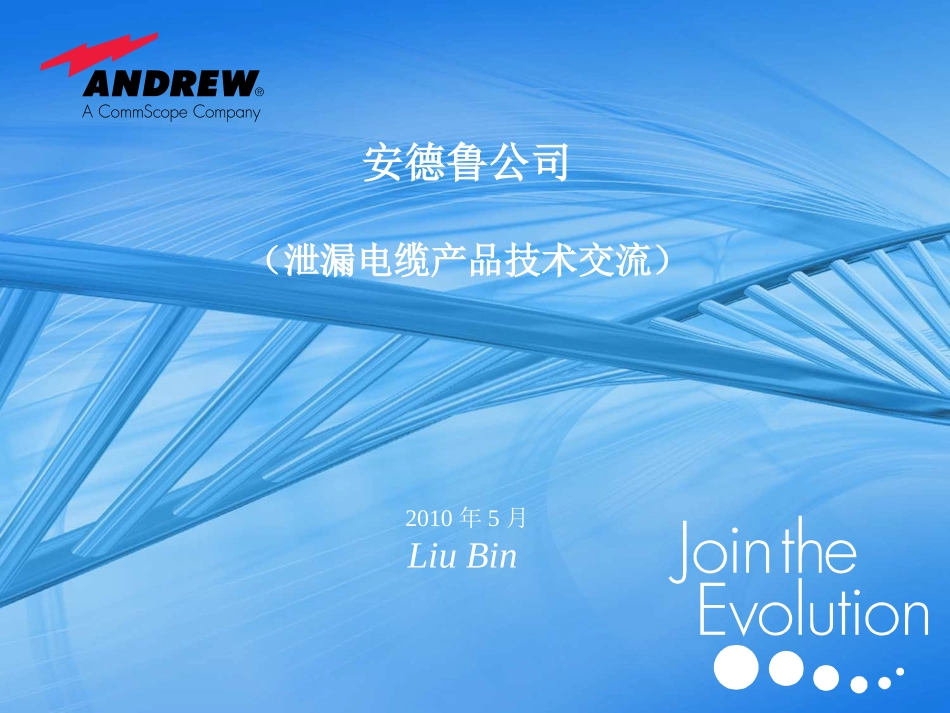

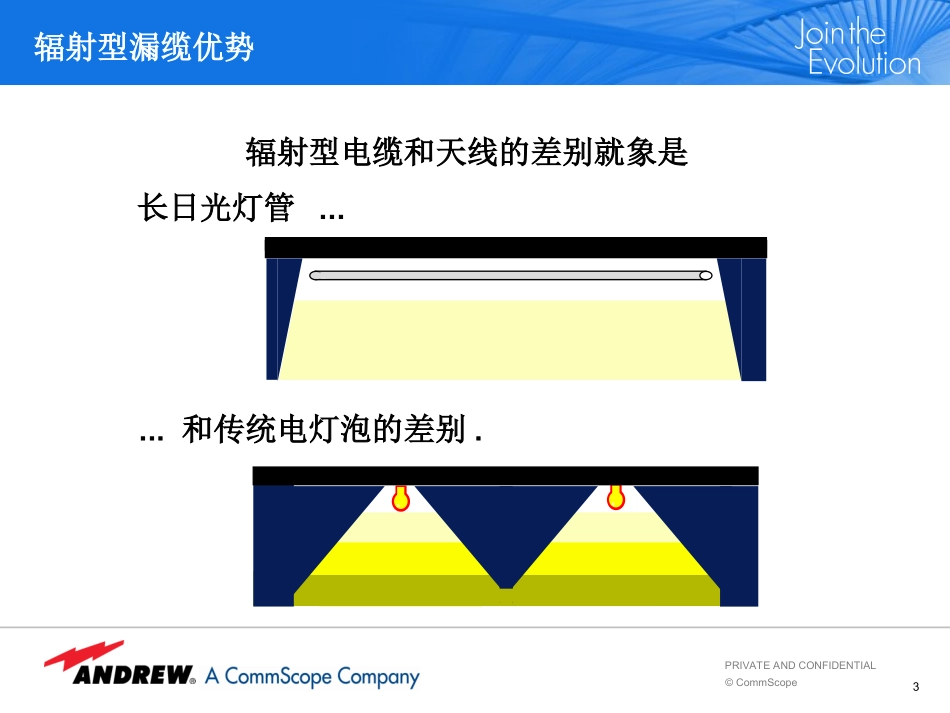

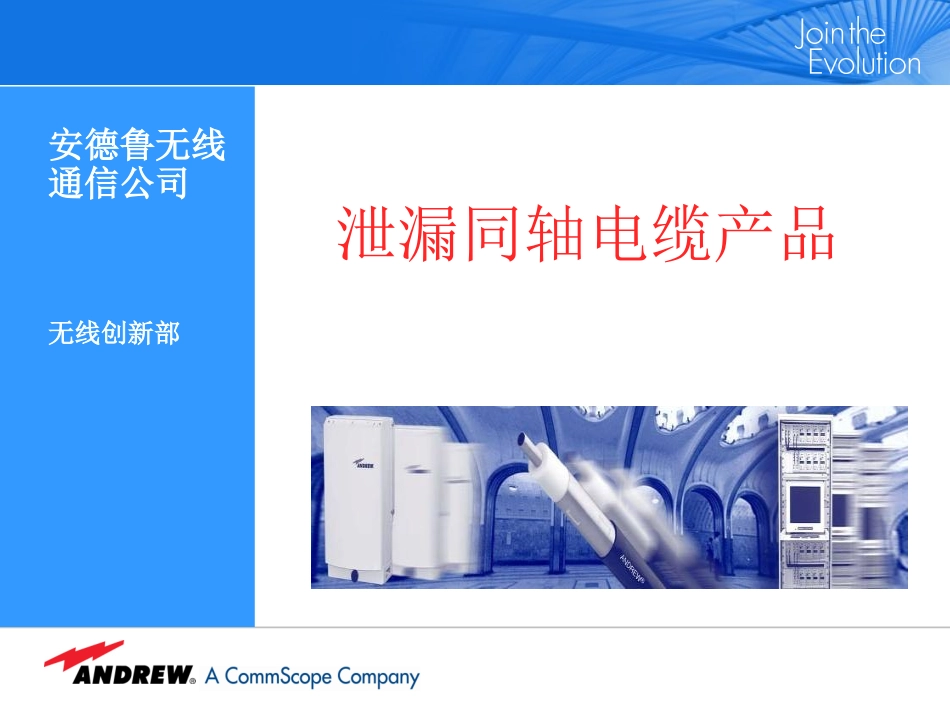

©CommScopePRIVATEANDCONFIDENTIAL1安德鲁公司（泄漏电缆产品技术交流）2010年5月LiuBin©CommScopePRIVATEANDCONFIDENTIAL2安德鲁无线通信公司无线创新部泄漏同轴电缆产品©CommScopePRIVATEANDCONFIDENTIAL3长日光灯管......和传统电灯泡的差别.辐射型电缆和天线的差别就象是辐射型漏缆优势©CommScopePRIVATEANDCONFIDENTIAL4辐射漏缆安装时间长信号波动范围小在火车里的穿透损耗最佳最小的阴影衰落宽频带天线较容易安装信号波动范围大火车里的穿透损耗大高阴影衰落窄频带辐射型漏缆优势©CommScopePRIVATEANDCONFIDENTIAL5辐射型泄漏电缆主要特性信号功率在整段电缆上发散分布一致一根电缆可以承载多种业务在障碍物多的复杂空间环境下性能优异在Tetra,GSM900/1800,CDMA800,3G,GSM-R等专有频段上的优化设计。多种型号，规格可供选择©CommScopePRIVATEANDCONFIDENTIAL6泄漏电缆基础理论插入损耗(Pi)测量信号在电缆中的损耗耦合损耗测量距离泄漏电缆垂直距离（D）的信号损耗一般情况，若D>2米，耦合损耗相对于距离泄漏电缆垂直距离（D）的值参照：L2m+（10～20）＊LogD／2其中，10～20的取值考虑环境Y-AxisX-AxisDPinPoutLI=Pin-PoutPRLc=Pin-[PR(d)-Li•d]©CommScopePRIVATEANDCONFIDENTIAL7漏缆测量规范IEC61196-4耦合损耗及插入损耗均定义为在自由空间环境下的损耗没有定义测量时所用的极化形式垂直:Orthogonal水平正交:Radial水平:Parallel漏缆插入损耗及耦合损耗©CommScopePRIVATEANDCONFIDENTIAL8影响漏缆性能的主要因素环境混凝土结构隧道钢结构隧道隧道内设备情况安装固定方法到墙面的距离信号泄漏孔的位置接收天线到泄缆的距离©CommScopePRIVATEANDCONFIDENTIAL9安德鲁泄漏电缆系列FrequencyRangeL70–300MHzT300–500MHzC800–1000MHz系统15/8‘漏缆11/4‘漏缆800MTetra专网RCT7-C-2A-RNA；RCT7-CP-2A-RNA;RCT7-LTC-4A-RNARCT6-LTC-5A-RN公网（800-2400M）RCT7-CPUS-4A-RNA；RCT6-CPUS-1A-RN公网（70-2400M）RCT7-WBC-2A-RNA；RCT6-CPUS-1A-RN公安，消防350M/800MRCT7-LTC-4A-RNARCT6-LTC-5A-RN铁路GSM-RRCT7-C-2A-RNA；RCT7-CP-2A-RNA;RCT6-LTC-5A-RN2.4G/802.11WLANRCT7-CPUS-4A-RNARCT6-S-1A-RNP1700–2000MHzU2000–2300MHzS2300–2400MHz©CommScopePRIVATEANDCONFIDENTIAL10安德鲁泄漏电缆产品----Tetra系统規格漏缆型号频率标称损耗系统损耗dB/1公里插入损耗dB/100米耦合损耗95%2米15/8"RCT7-C-2A-RNA800M2.0065.0085900M2.4061.0085RCT7-CP-2A-RNA800M2.1061.0082900M2.4061.0085RCT7-LTC-4A-RNA800M2.0066.0086900M2.2065.0087RCT7-CPUS-4A-RNA800M1.9068.0087900M2.0063.008311/4"RCT6-LTC-5A-RN800M2.8068.0096900M3.2067.0099针对800MHzTetra专网覆盖的特点和技术要求，安德鲁公司设计研发了在800-900MHz频率范围内优化的泄漏同轴电缆，使得其在1公里范围内的系统损耗最小。从而最大限度的减少直放站等有源器件，提高系统可靠性。©CommScopePRIVATEANDCONFIDENTIAL11安德鲁泄漏电缆产品----350M&800M公安消防系统規格漏缆型号频率标称损耗系统损耗dB/1公里插入损耗dB/100米耦合损耗95%2米15/8"RCT7-LTC-4A-RNA350M1.17687800M2.06686900M2.2658711/4"RCT6-LTC-5A-RN350M1.77693800M2.86896900M3.26799针对350M&800MHz公安消防系统覆盖的特点和技术要求，安德鲁公司设计研发了在350MHz和800-900MHz频率范围内优化的泄漏同轴电缆，使得其在1公里范围内的系统损耗最小。从而最大限度的减少直放站等有源器件，提高系统可靠性。©CommScopePRIVATEANDCONFIDENTIAL12安德鲁泄漏电缆产品-----公网系统規格漏缆型号频率标称损耗系统损耗dB/350米系统损耗dB/500米系统损耗dB/800米插入损耗dB/100米耦合损耗95%2米15/8"RCT7-CPUS-4A-RNA800M1.9068.00757883.2900M2.0063.007073791800M5.2055.00738196.61900M4.8057.00748195.42100M4.6058.00748194.82300M4.7065.008189102.611/4"RCT6-CPUS-1A-RN100M0.9584.00878991.6600M2.2090.0098101107.6800M2.8072.00828694.4900M3.0071...
