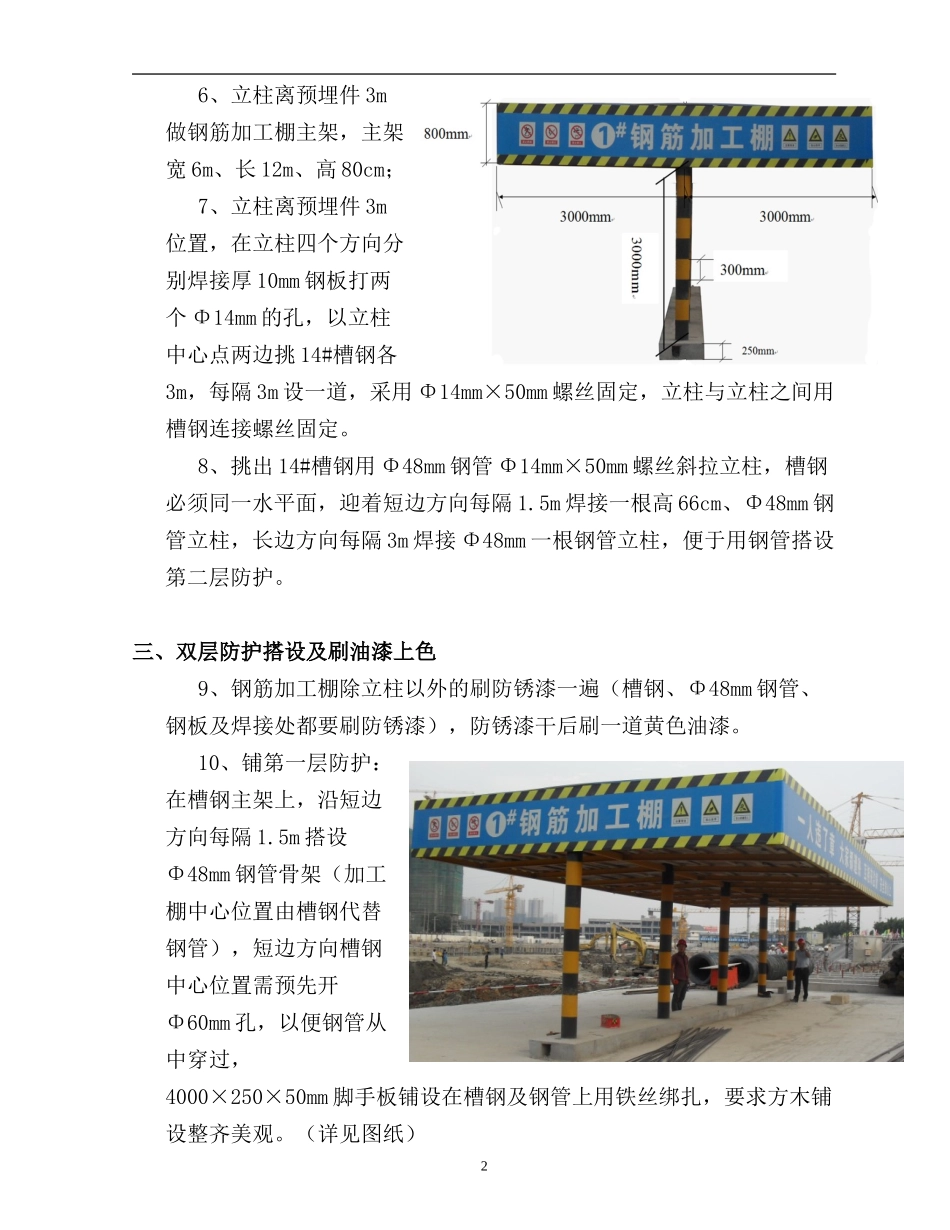

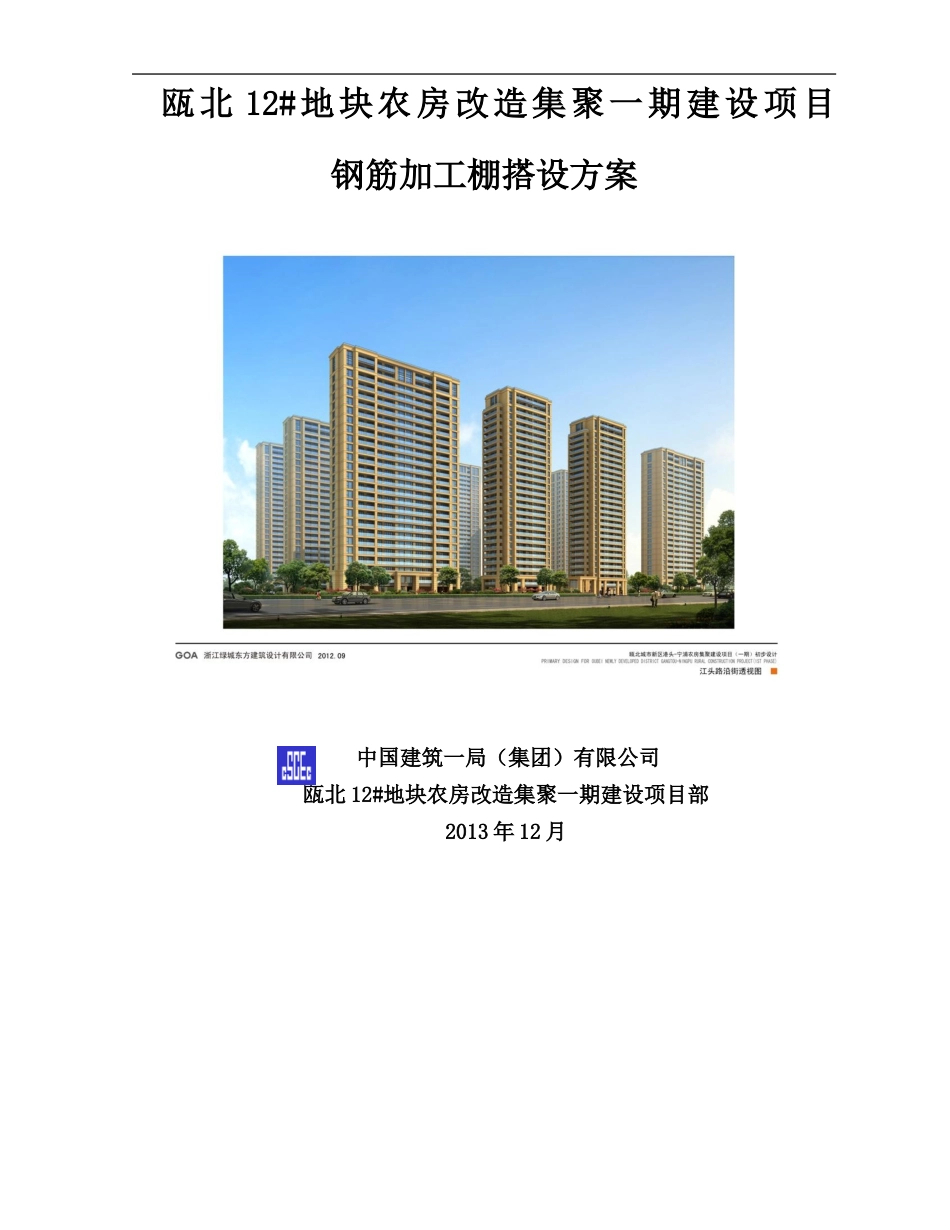

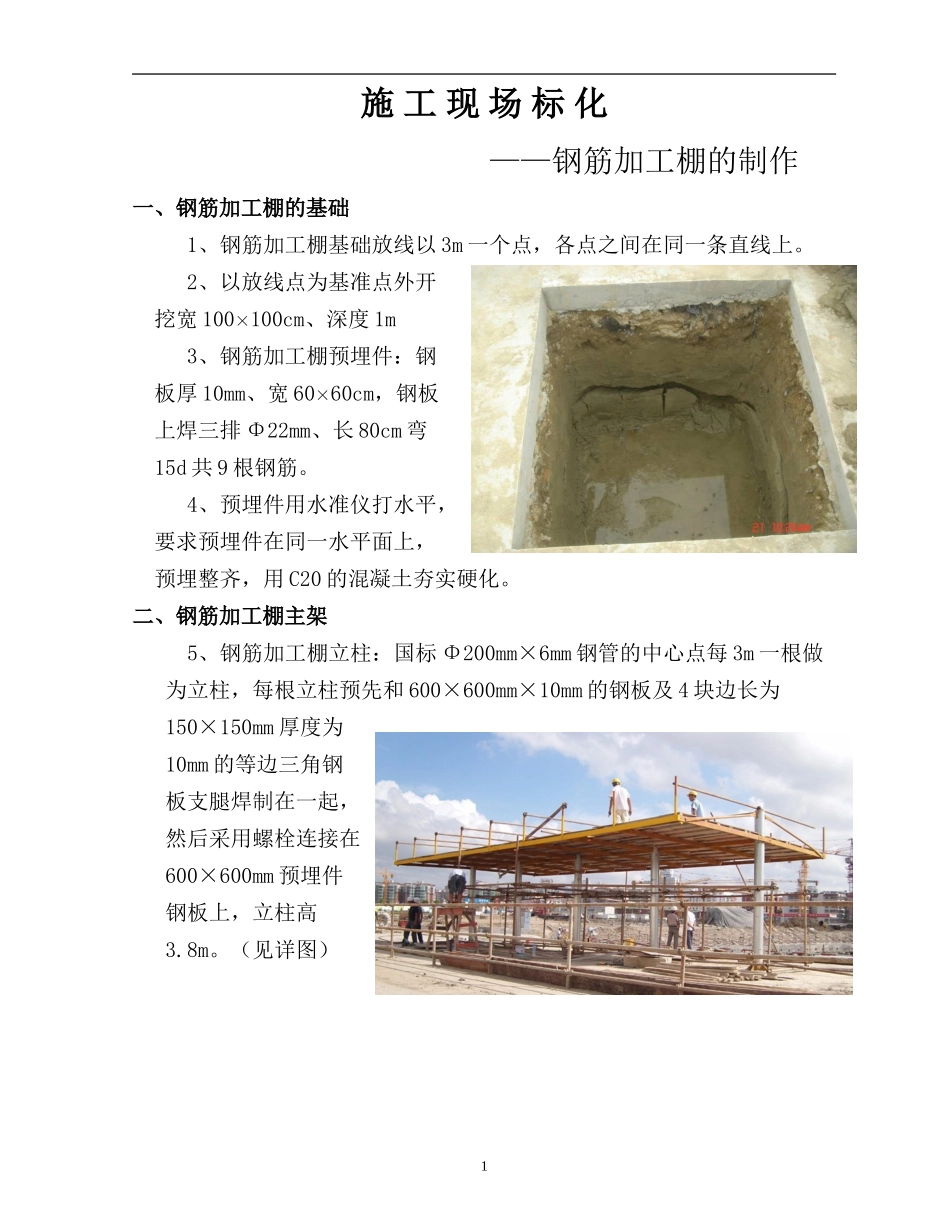

瓯北12#地块农房改造集聚一期建设项目钢筋加工棚搭设方案中国建筑一局（集团）有限公司瓯北12#地块农房改造集聚一期建设项目部2013年12月1施工现场标化——钢筋加工棚的制作一、钢筋加工棚的基础1、钢筋加工棚基础放线以3m一个点，各点之间在同一条直线上。2、以放线点为基准点外开挖宽100×100cm、深度1m3、钢筋加工棚预埋件：钢板厚10mm、宽60×60cm，钢板上焊三排Φ22mm、长80cm弯15d共9根钢筋。4、预埋件用水准仪打水平，要求预埋件在同一水平面上，预埋整齐，用C20的混凝土夯实硬化。二、钢筋加工棚主架5、钢筋加工棚立柱：国标Φ200mm×6mm钢管的中心点每3m一根做为立柱，每根立柱预先和600×600mm×10mm的钢板及4块边长为150×150mm厚度为10mm的等边三角钢板支腿焊制在一起，然后采用螺栓连接在600×600mm预埋件钢板上，立柱高3.8m。（见详图）26、立柱离预埋件3m做钢筋加工棚主架，主架宽6m、长12m、高80cm；7、立柱离预埋件3m位置，在立柱四个方向分别焊接厚10mm钢板打两个Φ14mm的孔，以立柱中心点两边挑14#槽钢各3m，每隔3m设一道，采用Φ14mm×50mm螺丝固定，立柱与立柱之间用槽钢连接螺丝固定。8、挑出14#槽钢用Φ48mm钢管Φ14mm×50mm螺丝斜拉立柱，槽钢必须同一水平面，迎着短边方向每隔1.5m焊接一根高66cm、Φ48mm钢管立柱，长边方向每隔3m焊接Φ48mm一根钢管立柱，便于用钢管搭设第二层防护。三、双层防护搭设及刷油漆上色9、钢筋加工棚除立柱以外的刷防锈漆一遍（槽钢、Φ48mm钢管、钢板及焊接处都要刷防锈漆），防锈漆干后刷一道黄色油漆。10、铺第一层防护：在槽钢主架上，沿短边方向每隔1.5m搭设Φ48mm钢管骨架（加工棚中心位置由槽钢代替钢管），短边方向槽钢中心位置需预先开Φ60mm孔，以便钢管从中穿过，4000×250×50mm脚手板铺设在槽钢及钢管上用铁丝绑扎，要求方木铺设整齐美观。（详见图纸）311、铺第二层防护：a、用Φ48mm钢管搭设离槽钢底部80cm高的骨架，短边方向每隔1.5m搭设一排，长边方向每隔3m搭设一排，要求搭设周边与下面一排周边同一垂直面；b、脚手板满铺绑扎固定在Φ48mm钢管上，并在脚手板上铺设防雨彩钢板用铁钉固定，做到防雨水，并进行2%找坡。12、以钢筋加工棚立柱为基准点砌筑通长高25cm宽60cm（宽和高根据现场制定）的砖台并抹砂浆，要求砌筑高度同一水平面，砂浆平整。13、钢筋加工棚立柱以砖台为水平刷黄黑相间30cm的油漆（操作方法：可用墨线在立柱上弹好，在用胶带纸延线边粘贴后刷油漆），要求离砖台第一道为黑色，油漆要刷均匀，黄黑相间线条同一水平面上。14、钢筋加工棚需做防台措施。（见详图）45钢管上面满铺4000x250x50mm脚手板,铺设方向同短边纵向钢管，用铁丝绑扎，要求脚手板铺设整齐美观。说明：1、蓝色线条为14#槽钢，白色为φ48x3.5mm钢管2、预埋件用水准仪打平，要求预埋件在同一水平面基础用C20混凝土夯实硬化。3、直径200mm的钢管做为立柱，立柱和600x600x10mm钢板及4块150x150x10三角板支腿预先焊制，然后采用螺栓连接在600x600mm预埋件钢板上，立柱高3.8m。4、脚手板计划用量为150块,14#槽钢计划用量132m,钢管计划用量242m。5、钢筋加工棚立柱以转台为水平刷黄黑相间300mm的刷黄黑相间300mm的油漆（操作方法：可用墨线上立柱上弹好，再用胶带纸延线边粘贴后刷油漆），要求离砖台第一道为黑色，油漆要刷均匀，黄黑相间线条砼一水平面上。混凝土基础短钢管立柱悬挑梁(14#槽钢）长边横向钢管14#槽钢此处钢管穿过槽钢（余同）混凝土基础短钢管立柱说明：1、预埋件用水准仪打平，要求预埋件在同一水平面基础用C20混凝土夯实硬化。2、直径200mm的钢管做为立柱，立柱和600x600x10mm钢板及4块150x150x10三角板支腿预先焊制，然后采用螺栓连接在600x600mm预埋件钢板上，立柱高3.8m。3、脚手板计划用量为150块,14#槽钢计划用量132m,钢管计划用量242m。4、钢筋加工棚立柱以转台为水平刷黄黑相间300mm的刷黄黑相间300mm的油漆（操作方法：可用墨线上立柱上弹好，再用胶带纸延线边粘贴后刷油漆），要求离砖台第一道为黑色，油漆要刷均匀，黄黑相间线条砼一水平面上。长边横向钢管钢管上面满铺4000x250x50mm脚手板,铺设方向同短边纵向钢管，用铁丝绑扎，要求脚手板铺设整齐美观。短边纵向钢管处于长边横向钢管上层6789101112
